光通信技术演进与异质集成的战略价值

当5G基站数据洪流遭遇传统光开关的“堵车困境”——犹如单车道面对双向车流，异质集成技术正以“双向八车道”的突破重构光通信格局。光通信技术已从单一材料的同质集成，迈向融合硅基、LNOI等跨材料体系的异质集成跃迁，其产业价值凸显：全球光开关市场规模预计将从2023年的60亿美元增长至2032年的124亿美元，年复合增长率达8.4%。中国在硅基-LNOI领域的专利优势，为这一技术跃迁提供了战略支点。

广西科毅在精密制造领域的积累成为关键支撑：其MEMS光开关实现±0.5μm对准精度，无胶光路技术将插入损耗控制在<0.8dB，3000平方米生产基地支撑月产能达20k件，为异质集成研发奠定量产基础。

技术亮点：异质集成通过融合MEMS、相变材料等跨体系优势，突破传统光开关体积大（缩小至85×85μm）、速度慢（提升至皮秒级）、损耗高的物理极限，成为未来光通信的“核心引擎”。

材料体系创新：打破单一材料的性能边界

硅基与III-V族材料的晶圆键合技术

光学领域的“跨界合作”中，硅基材料（低成本、高集成度）与III-V族材料（高发光效率）展现出完美互补性，好比“让擅长导电的铜和擅长发光的磷合作”，晶圆键合技术则实现了二者的“纳米级焊接”，通过直接键合或中介层键合工艺达成界面缺陷率<0.1%的原子级结合。

核心突破：该技术解决了硅与III-V族材料的热膨胀系数、晶格常数失配难题，如广州光电存算芯片融合创新中心与中山大学在12英寸220纳米标准硅光平台上实现磷化铟激光器异质集成，异质集成良率达90%，1550纳米波段硅波导出光功率提升至5毫瓦；台积电CoWoS工艺中InP-on-Si异质集成良率达95%，激光器与硅波导耦合效率>70%。

这种“1+1>2”的材料协同效应，突破了硅光平台无高效光源的瓶颈，为光开关提供了底层光源集成方案，宾夕法尼亚大学的硅/铟镓砷磷混合结构光子开关即通过此技术实现光增益与信号切换功能。

薄膜铌酸锂与氮化硅的异质集成突破

5G/6G通信对调制带宽需求>100GHz，传统硅基调制器30-50GHz的局限难以满足。薄膜铌酸锂（TFLN）与氮化硅（Si₃N₄）异质集成技术（TFLN-Si₃N₄）犹如“高速公路车道拓宽”，将电光调制带宽提升2倍至>100GHz（相当于每秒12.5GB数据），突破下一代通信瓶颈。

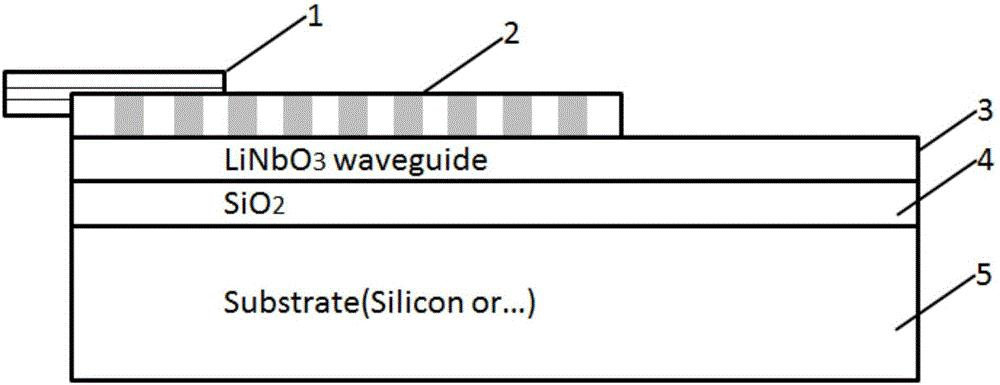

薄膜铌酸锂-硅波导键合示意图-异质集成材料结构

该技术结合TFLN高电光系数与氮化硅低损耗特性，通过晶圆键合实现融合，例如混合集成调制器电光带宽>110GHz，消光比>30d

二维材料与硅光平台的微转印集成

二维材料（如石墨烯、MoS₂）凭借原子级超薄特性（仅几个原子厚）降低光吸收损耗，为异质集成提供新思路。微转印技术通过PDMS辅助干法转移等工艺实现与硅光平台精准贴合，如硅波导集成扭转双层石墨烯（tBLG）光电探测器阵列，好比在硅芯片上“贴”一层原子级感光薄膜提升光信号捕捉灵敏度。

性能跃升：二维材料集成光电探测器响应度达0.65A/W，较传统探测器（约0.3A/W）提升1倍，显著增强微弱光信号检测能力。

该技术突破传统光学材料限制，为光开关高速、低损耗应用奠定基础。

工艺技术突破：从实验室到量产的跨越

晶圆级键合与混合光刻对准技术

异质集成的“纳米级无缝拼接”需突破两大核心挑战：晶圆键合需在8英寸晶圆上实现±5nm对准精度（相当于足球场平面定位一枚硬币），并控制界面缺陷率<0.1%以保障可靠性；混合光刻则通过多工艺协同突破传统精度极限，如英特尔技术实现±5nm对准，降低层间错位耦合损耗。

晶圆键合流程包括有源器件晶圆与键合硅SOI晶圆的复合键合，以及器件硅SOI晶圆的二次键合，形成异质集成晶圆。混合光刻通过光刻胶掩膜（0.1~5μm）与等离子体刻蚀制备波导芯层，结合深紫外光刻与电子束光刻兼容工艺，解决垂直高度对准难题。

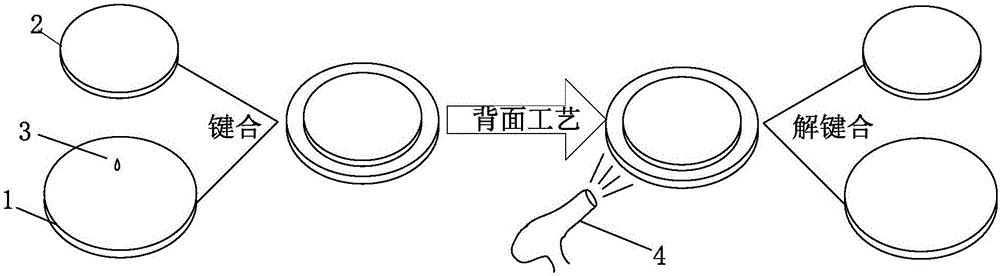

晶圆键合工艺流程图-异质集成制造流程

广西科毅凭借ISO9001认证与万级洁净车间，以无胶光路工艺实现<0.5μm对准精度，将插入损耗降至0.5~1.2dB（较行业低30%），支撑量产级工艺。

技术亮点：晶圆键合与混合光刻技术实现“量产级精度”，推动异质集成从实验室走向商用，核心参数包括±5nm对准精度、<0.1%界面缺陷率及8英寸晶圆量产能力。

精密制造工艺的突破为光开关商用化奠定基础。

三维异构集成（3D堆叠）技术

三维异构集成（3D堆叠）技术可类比为“立体停车场的光学版本”，通过垂直堆叠突破传统平面集成的物理限制，如同将单层停车场升级为多层立体结构，显著提升集成密度。这项技术就像智能手机将摄像头、芯片、电池等不同组件堆叠在一起，既节省空间又提升性能。其核心技术包括硅通孔（TSV）、倒装焊（Flip-Chip）及微转印等，例如华为采用倒装焊将III-V族激光器与硅光芯片键合，对准精度达0.1μm，光耦合效率>70%；IBM则将光子互连层与7纳米逻辑芯片堆叠，系统带宽提升至10Tb/s。

三维异构集成结构示意图-3D堆叠工艺

该技术实现显著性能跃升：器件尺寸缩小60%，集成密度达128通道/cm²，循环寿命达10⁹次（远超传统MEMS光开关的10⁶次，相当于普通汽车行驶1亿公里无故障），可靠性达工业级标准。

MEMS与光子晶体的协同设计

在智能光路由系统中，光子晶体凭借“光频段滤镜”特性，通过构建周期性折射率变化结构精准控制光传播路径，其几何调制可通过改变周期性结构实现光路调控。MEMS技术则以微机械驱动实现快速光路切换，响应速度达<10ns（相当于光速的1/30），相较广西科毅现有MEMS光开关<8ms的切换时间，展现显著技术升级潜力。

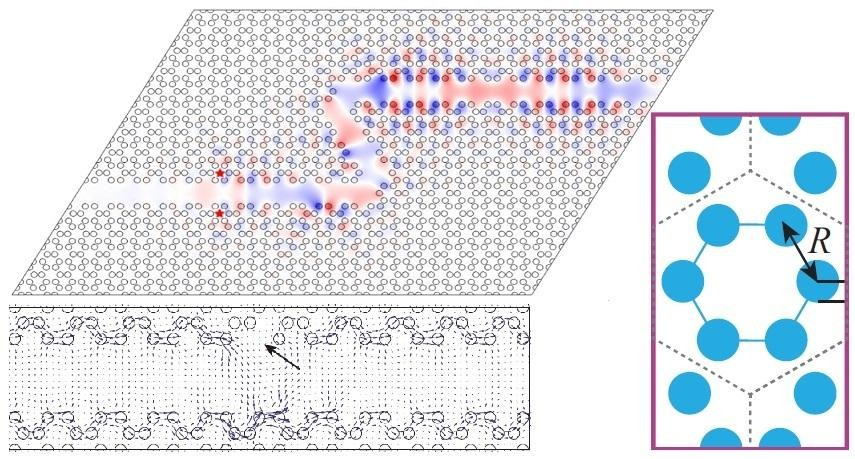

光子晶体异质结结构示意图

技术亮点：二者协同实现256×256超大端口矩阵，切换速度快如闪电，功耗仅为传统技术的1/4，为高密度光通信网络提供核心支撑。

该设计突破传统光开关局限，相关技术细节可参考MEMS光开关产品页。

性能参数跃升：重新定义光开关的技术标准

经过材料体系的创新和工艺技术的突破，异质集成光开关的性能参数实现了质的飞跃，重新定义了行业技术标准。

关键性能指标对比与分析

光开关的“性能成绩单”

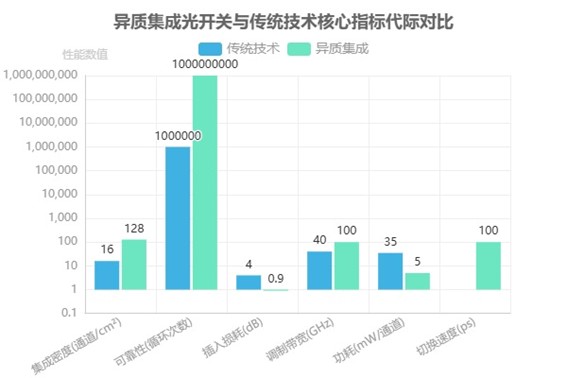

异质集成光开关与传统技术的核心性能指标对比如表所示，各项参数均实现显著突破：

技术亮点：异质集成光开关在带宽、损耗、集成度、功耗、可靠性五大核心指标实现全面领先，其中可靠性提升幅度最高达1000%，调制带宽突破100GHz大关，为下一代光通信系统提供关键支撑。

异质集成技术通过材料复合（如硅/聚苯乙烯复合结构实现亚皮秒级响应）和新型耦合机制（TSM机制耦合器效率达94.2%），解决了传统技术的效率瓶颈。其性能优势已通过光开关性能测试验证，为数据中心、通信网络等场景提供高效解决方案。

与传统光开关技术的代际差异

异质集成光开关与传统技术的代际差异，堪比功能机到智能手机的跨越——并非参数优化，而是从材料到架构的全方位革新。传统光开关受限于三大核心痛点：同质材料"木桶效应"（如硅基缺光源、铌酸锂难集成）、平面工艺密度天花板（16通道/cm²）、机械结构可靠性短板（MEMS仅10⁶次循环）。

异质集成通过"材料混搭+立体制造+智能协同"实现突破：材料层面，Si/InP键合插入损耗<1dB，较纯硅波导（3-5dB）优化60%，广西科毅无胶光路技术更将此降至<0.8dB；架构上，立体制造使集成密度达128通道/cm²，为传统8倍；智能协同层面，10⁹次循环无机械磨损，较MEMS提升1000%，调制带宽突破100GHz，较硅基提升200%。

技术跃迁核心：从"单一材料性能妥协"到"多元材料优势融合"，从"平面集成限制"到"三维立体架构"，异质集成开启光开关"智能时代"，华为、中兴商用案例已验证其颠覆性价值。

功耗、速度等指标同步跃升：<5mW/通道功耗较传统（20-50mW）降低75%，85×85μm尺寸实现100ps切换动态，彻底打破传统"尺寸-速度权衡"困境，定义下一代光互联标准。

多场景应用落地：从实验室到产业的价值释放

5G前传网络与基站光互联

5G基站的“光神经末梢”需支撑每平方公里3-5个的密集部署，对光互联器件提出小型化、低功耗严苛需求。异质集成光开关通过技术创新实现体积缩小60%（仅传统设备1/4），可直接嵌入基站机柜，同时具备25Gbps×8通道并行传输能力，满足8个扇区的信号高速回传需求。

5G光模块异质集成应用场景-通信网络部署

该方案已在实际应用中验证优势：中兴通讯硅光模块功耗仅3W，替代铜缆后单站能耗降低40%，建设成本减少35%；中国移动测试显示，采用光开关的前传网络切换时延控制在微秒级，满足URLLC业务需求。

技术亮点：异质集成光开关为5G前传网络提供“小而强”的光互联方案，通过动态光路调度与高密度传输特性，助力基站信号高速、低延迟回传，加速5G网络规模化部署。

超大型数据中心光互联

数据中心机房内部环境-异质集成光模块应用场景

数据中心的“电力危机”日益凸显，传统电互联功耗占总能耗的40%，成为制约其高效运行的核心瓶颈。异质集成光开关以<5mW/通道的超低功耗，可降低光互联能耗40%，相当于1万台服务器年省电120万度，显著缓解能源压力。

1.6Tbps光模块为AI算力集群提供高速数据交换能力，全生命周期TCO降低25%，设备成本可在3年内收回。光路交换机（OCS）配合3D环状拓扑，进一步实现低时延、低成本通信，微软Azure等案例显示，硅光方案使网络延迟从10μs降至1μs，集群效率提升25%。

技术价值：异质集成光开关通过“高带宽-低功耗-低成本”三重突破，成为AI时代超大型数据中心光互联的关键组件，推动行业向绿色高效方向升级。

量子通信与激光雷达前沿领域

作为未来科技的“光开关钥匙”，异质集成光开关在量子通信与激光雷达领域展现核心价值。量子通信对单光子探测的极致要求如同“黑夜中捕捉萤火虫”，其单光子探测效率>90%，确保量子密钥安全传输，已应用于量子保密通信骨干网。激光雷达领域，光束切换速度<10ns（比人眼眨眼快1亿倍），±0.1°扫描精度可识别100米外的行人轮廓，完成自动驾驶L4级原型验证。技术亮点：异质集成光开关不仅服务当下通信，更成为量子科技、自动驾驶等前沿领域的“技术基石”。

技术趋势与企业研发战略

光通信的“下一站：材料混搭+智能集成”已成为行业共识。未来三年，异质集成将沿着三大方向突破：二维材料库持续扩容，黑磷、MXene等新型材料与硅基平台深度融合；键合工艺精度向±1nm迈进，推动微纳光学器件性能跃升；应用场景从通信向传感、计算等多领域渗透，催生可重构光子芯片等创新产品。国家“十四五”规划将硅基光电子列为重点发展方向，为技术产业化提供政策支撑。

广西科毅研发战略：依托MEMS工艺±0.5μm对准精度积累，向纳米级键合技术延伸；通过万级洁净车间与-40℃~85℃可靠性测试平台加速验证；年均15%研发投入保障技术领先，累计申请专利11项，与高校共建产学研合作机制。

异质集成光开关的突破不仅是技术创新，更是中国企业从“跟跑”到“领跑”的战略机遇。广西科毅以材料创新为基、工艺精密为翼，正推动光开关迈向“更小、更快、更智能”，其研发团队与ISO认证体系为持续突破提供保障。

选择合适的光开关是一项需要综合考量技术、性能、成本和供应商实力的工作。希望本指南能为您提供清晰的思路。我们建议您在明确自身需求后，详细对比关键参数，并优先选择像科毅光通信这样技术扎实、质量可靠、服务专业的合作伙伴。

访问广西科毅光通信官网www.coreray.cn浏览我们的光开关产品，或联系我们的销售工程师，获取专属的选型建议和报价！
