光开关开关点电压标定技术:广西科毅光通信的创新方案与全光网络应用

2025-10-30

用于标定光开关的开关点电压的方法及系 统

在全光网络加速渗透的当下,数据中心、5G 基站、长途光纤通信等场景对光信号传输的速率与稳定性提出了更高要求。作为全光交换的核心器件,光开关的性能直接决定了光网络的运行效率 —— 其核心功能是实现光信号在不同传输路径间的精准切换,而 “开关点电压” 作为控制光开关状态的关键参数,若存在标定偏差,将导致光信号泄漏、传输损耗增大等问题,严重影响网络稳定性。

广西科毅光通信科技有限公司(官网:www.coreray.cn)作为专业的光通信器件生产销售商,基于相关技术开发了一套高效、精准的光开关开关点电压标定方法,有效解决了传统标定方案的痛点,为全光网络设备的稳定运行提供技术支撑。本文将详细解读这一创新技术的原理、优势及应用场景,助力行业伙伴深入了解光开关标定的核心逻辑。




一、光开关在全光网络中的核心地位与标定需求


全光网络的核心价值在于摆脱 “光 - 电 - 光” 转换瓶颈 —— 传统电子交换方式需将光信号转为电信号处理后再转回光信号,不仅限制了传输速率(难以突破 100Gbps 以上的实时处理需求),还导致设备能耗居高不下(占数据中心总能耗的 30% 以上)。而全光网络通过光开关直接在光域完成信号交换,传输速率可轻松突破 400Gbps,能耗降低 50% 以上。


作为全光交换模块的 “心脏”,光开关的工作状态由控制电压决定:当电压达到 “开关点电压” 时,光开关切换至 “直通” 或 “交叉” 状态(前者使光信号沿原路径传输,后者使光信号转向另一路径)。

然而,受芯片制造误差(如光波导尺寸偏差、移相器性能波动)影响,光开关的实际开关点电压与理想值往往存在 5%-15% 的偏差,若不进行精准标定,会出现以下问题:


1.      光信号串扰:电压未达真实开关点时,部分光信号泄漏至非目标路径,导致接收端误码率升高;

2.      传输损耗超标:非标定电压下,光开关内部光功率衰减增加,需额外配置放大器补偿,提升设备成本;

3.      设备寿命缩短:长期在非最优电压下工作,光开关的移相器(如加热电阻型)易出现老化,使用寿命从 5 年缩短至 2-3 年。

因此,一套高效、精准的开关点电压标定方法,是光开关产品量产与应用的关键前提。




二、传统光开关标定方案的技术痛点


当前行业主流的光开关标定方法为 “直接探测法”:在每个光开关的输出端口连接光探测器,通过测量不同电压下的光功率,确定功率极值对应的电压为开关点。

该方法存在明显缺陷,难以满足高密度集成光开关的需求:

1.      光损耗大:光探测器与光开关输出端口的连接需通过光纤跳线,每增加一个探测器,光功率损耗增加 0.5-1dB(若链路含 5 个光开关,总损耗达 2.5-5dB,超出光网络允许的损耗阈值);

2.      测试成本高:集成光开关链路(如 8×8 光开关矩阵)需数十个光探测器,单台测试设备成本增加 10-20 万元,且探测器的校准维护需额外投入;

3.      芯片尺寸受限:若将探测器集成在光芯片上,会使芯片面积扩大 30%-50%,导致封装成本上升,不符合光器件 “小型化” 趋势;

4.      标定效率低:需逐一断开 / 连接探测器以测试不同光开关,单条链路标定耗时从 1 小时延长至 3-4 小时,影响量产效率。

针对这些痛点,广西科毅光通信基于干涉原理,提出了 “基于光程差与频谱分析的标定方法”,无需在每个光开关后配置探测器,仅通过链路末端的单一探测器即可完成所有光开关的标定,大幅提升效率与精准度。




三、广西科毅光通信的创新标定方法:原理与步骤


1. 核心设计:带光程差的光开关链路

标定方案的核心是构建 “待测光开关 + 相邻光开关” 的链路结构,且两者之间设置两条具有预设光程差的光传输路径(如图 1 所示)。

 广西科毅光通信光开关结构示意图(基于马赫曾德尔干涉仪)

图 1:光开关结构示意图

如图 1,光开关包含两个光输入端口(12、13)、两个光输出端口(18、19)及两条传输波导(16、17),波导间的长度差形成光程差。当光信号从输入端口进入后,经功率分配器分为两路,分别沿两条波导传输,最终在输出端合并 —— 由于光程差存在,两路光信号会发生干涉,干涉后的光功率变化与控制电压直接相关。


实际标定时,光开关链路的搭建需满足以下要求(如图 2 所示):

1.      链路含 N 个光开关(N≥2),两两相邻光开关间均设置两条光传输路径,且各路径的光程差互不相同(如第 1-2 个光开关间光程差为 ΔL,第 2-3 个间为 ΔL,ΔL≠ΔL);

2.      光源采用宽谱光源或可调谐激光器,可输出 1530-1570nm 波长的光信号(覆盖光通信常用的 C 波段);

3.      链路末端连接 1 个光探测器与终端(如计算机),终端可采集光功率数据并进行频谱分析。

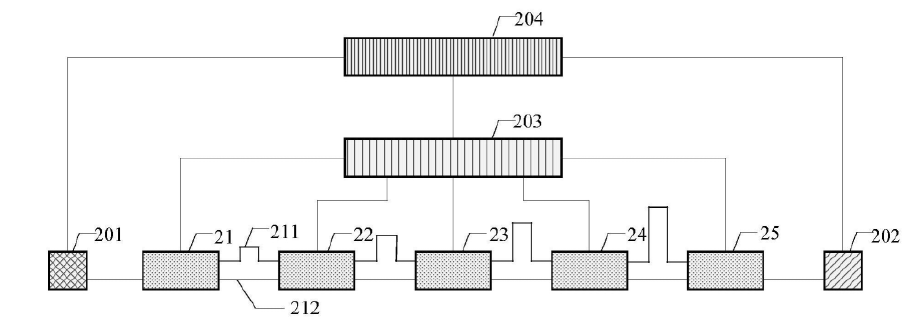

科毅光通信光开关链路标定场景示意图

图 2:光开关链路标定场景示意图

2. 标定核心步骤:从频谱分析到开关点确定

基于上述链路,广西科毅光通信的标定方法分为 4 个关键步骤(如图 3 所示),适用于链路中所有光开关的标定:

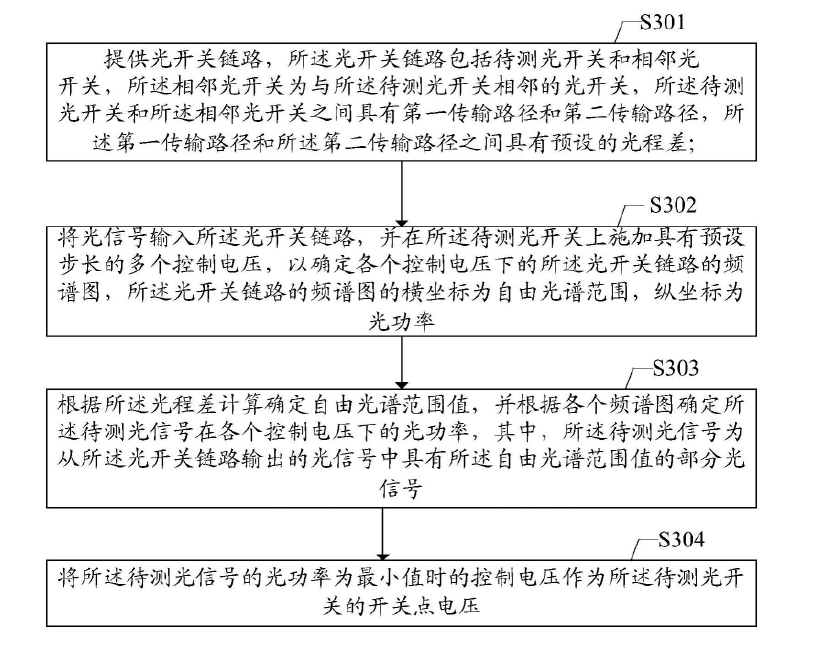

 科毅光通信光开关开关点电压标定流程

图 3:标定流程示意图

步骤 1:获取波域扫谱图

对待测光开关施加 “预设步长的多个控制电压”(如电压范围 0-25V,步长 0.5V),同时用不同波长的光信号(如 1530nm、1530.1nm…1570nm)扫描链路。

通过光探测器测量每个波长对应的输出光功率,在终端生成 “波域扫谱图”(如图 4 所示)—— 横坐标为波长,纵坐标为光功率,反映不同波长下的光功率变化。

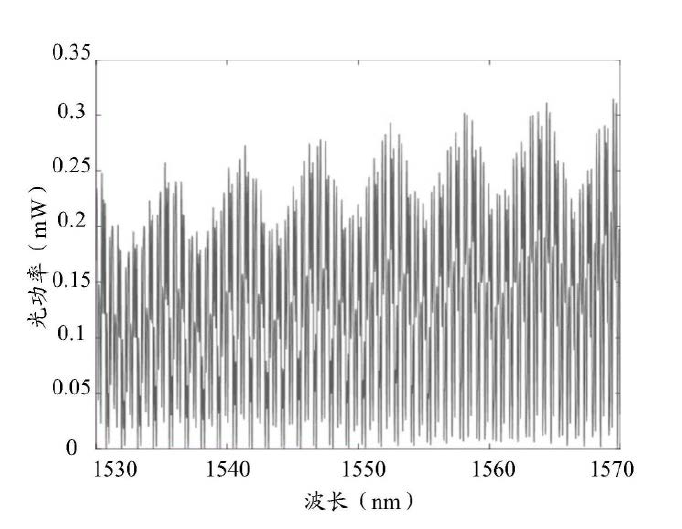

 科毅光通信光开关波域扫谱图示例

图 4:波域扫谱图


步骤 2:转换为频谱图(含自由光谱范围)

对波域扫谱图进行傅里叶变换,将 “波长 - 光功率” 关系转换为 “自由光谱范围(FSR)- 光功率” 关系,得到频谱图(如图 5 所示)。其中,自由光谱范围(FSR) 【是干涉信号的关键参数,代表相邻两个干涉峰的波长差,其值由光程差计算得出:

FSR = λ² / (n×ΔL)

公式中:λ 为预设波长(如 1550nm,取扫描波长的平均值),n为光波导的群折射率(硅基波导的 n约为 3.45),ΔL 为两条光传输路径的光程差(如 10μm)。

例如,当 λ=1550nm、n=3.45、ΔL=10μm 时,FSR= (1550×10⁻⁹)² / (3.45×10×10⁻⁶) ≈ 0.068nm,即频谱图中相邻峰的间隔为 0.068nm。

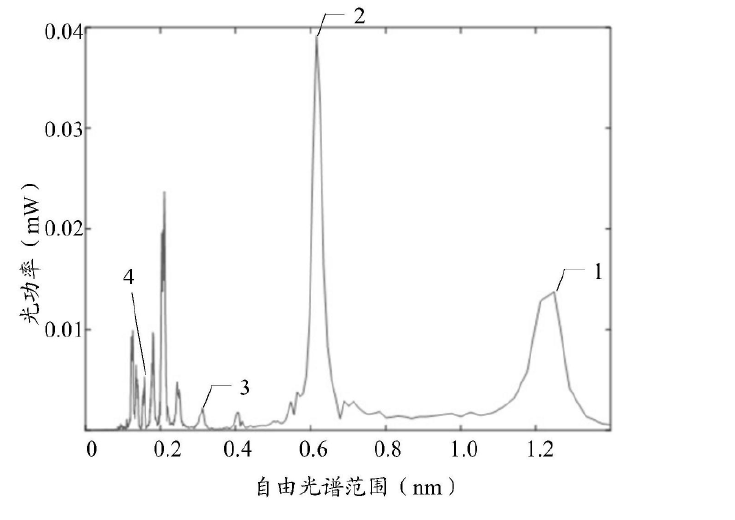

图 5:频谱图

步骤 3:确定各电压下的目标光功率

由于链路中各相邻光开关的光程差不同,每个光开关对应的 FSR 值也不同(如第 1 个光开关对应 FSR=0.068nm,第 2 个对应 FSR=0.085nm)。在频谱图中,找到与待测光开关 FSR 值匹配的 “目标干涉峰”,读取该峰对应的光功率 —— 此功率即为 “待测光信号的光功率”(仅由待测光开关的电压控制,不受其他光开关影响)。


步骤 4:定位开关点电压

重复步骤 1-3,获取待测光开关在所有控制电压下的目标光功率,绘制 “电压 - 光功率” 曲线(如图 6 所示)。当光功率达到最小值时,对应的电压即为开关点电压 —— 原理是:当电压为真实开关点时,光开关仅允许一路光信号通过(直通或交叉状态),两条传输路径中只有一条有光,无干涉发生,光功率最小;若电压非开关点,两路光信号均有传输,干涉后光功率升高。

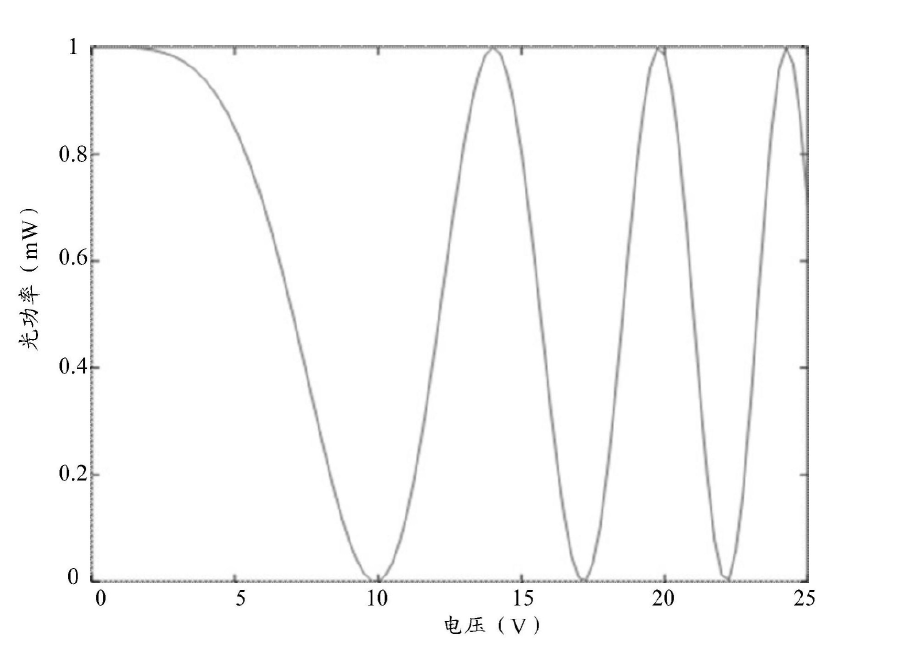

 科毅光通信光开关电压 - 光功率响应曲线

图 7:电压 - 光功率响应曲线(ALT 标签:)

3. 多光开关链路的标定技巧

若链路含 N 个光开关(N≥3),需按 “从前到后” 的顺序标定,确保精度:

1.      先标定第 1 个光开关:此时其他光开关施加默认电压(如 0V),按上述步骤确定其开关点电压;

2.      标定第 i 个光开关(2≤i≤N-1):对第 1 至 i-1 个光开关施加已标定的开关点电压(使其处于稳定状态),再按步骤 1-4 标定第 i 个;

3.      标定第 N 个光开关(最后一个):由于其后方无其他光开关,无需依赖干涉信号,直接测量不同电压下的总光功率,取功率极大值与极小值对应的电压为开关点(极大值对应 “直通 / 交叉” 状态,极小值对应信号阻断状态)。

通过该方法,即使链路含 10 个光开关,也可在 1 小时内完成全部标定,且总光损耗控制在 1dB 以内,远优于传统方案。




四、创新方案的技术优势与实际应用场景


1. 四大核心优势,适配量产与工程需求

相比传统 “直接探测法”,广西科毅光通信的标定方案具有显著优势:

对比维度

传统直接探测法

科毅创新方案(基于干涉)

光损耗

2.5-5dB(5 个光开关链路)

0.5-1dB(5 个光开关链路)

测试设备成本

增加 10-20 万元(多探测器)

无额外成本(仅需 1 个探测器)

标定效率

3-4 小时 / 链路(5 个光开关)

0.5-1 小时 / 链路(5 个光开关)

芯片兼容性

需扩大芯片面积 30%-50%

无需改动芯片设计,适配小型化

此外,方案还支持马赫曾德尔干涉仪MZI光开关微机电系统MEMS光开关等主流类型,兼容性覆盖 90% 以上的光开关产品。


2. 三大应用场景,赋能全光网络建设


场景 1:数据中心光交换矩阵

大型数据中心的 “叶脊架构” 需大量 8×8、16×16 光开关矩阵,用于实现服务器间的高速互联。采用科毅标定方案后,光开关矩阵的误码率从 10⁻⁹降至 10⁻¹²,满足 AI 训练、云计算等大流量场景的需求,同时每台矩阵的能耗降低 20W(年节省电费约 175 元 / 台)。


场景 2:5G 基站前传网络

5G 基站的前传链路需通过光开关实现 “灵活调度”(如基站故障时自动切换备用链路)。科毅方案的标定精度达 ±0.1V,确保光开关在 - 40℃-70℃的户外环境中仍稳定工作,切换响应时间<1ms,避免基站断网风险。


场景 3:长途光纤通信干线

长途干线(如跨省光纤网络)中的光开关需长期运行在高稳定性状态,科毅方案标定的光开关使用寿命从 3 年延长至 5 年以上,减少干线维护次数(从每年 2 次降至每 2 年 1 次),单条干线年维护成本降低 10 万元。




五、广西科毅光通信的技术实力与服务保障

作为光通信器件领域的深耕者,广西科毅光通信不仅掌握光开关标定的核心技术,还具备从研发到量产的全链条能力:

1.      研发团队:核心成员来自清华大学、电子科技大学等高校,拥有 10 年以上光芯片研发经验,已申请光开关相关专利 15 项(含 2 项发明专利);

2.      生产能力:配备万级洁净车间与全自动光器件测试线,光开关月产能达 5000 台,可满足批量订单需求;

3.      服务体系:为客户提供 “标定 + 调试 + 售后” 一站式服务,免费提供标定软件(支持 Windows/Linux 系统),并承诺设备故障 24 小时内响应、支持返厂保养维修。
