光开关工艺抉择的技术背景与行业意义

光学相干断层扫描（OCT）技术作为一种非侵入性成像手段，凭借微米级分辨率（轴向分辨率可达1-10μm）在眼科诊断、心血管成像等领域发挥关键作用，其成像质量直接影响临床诊断准确性，如视网膜色素变性诊断需依赖光开关稳定控制的光路系统实现视网膜结构精确可视化 。OCT系统对光开关稳定性提出严苛要求，轴向分辨率波动需≤3%（科毅实测数据），而光开关的工艺差异直接影响这一核心指标。传统胶合工艺因存在偏振相关损耗（PDL）漂移等缺陷，难以满足高精度需求，而金属化键合与激光焊接作为两种关键工艺路线，其技术特性差异成为决定光开关可靠性的核心变量 。科毅光通信通过“无胶光路技术”实现创新突破，其MEMS光开关采用金属化键合工艺，有效规避传统胶合缺陷，为OCT等高精度光学系统提供更优解。

金属化键合与激光焊接对0CT轴向分辨率影响对比

核心矛盾：激光焊接在金属连接中易产生热应力导致可靠性风险，而金属化键合通过无胶设计减少光路干扰，二者在OCT系统稳定性保障上形成技术路线分野 。

太赫兹通信、工业无损检测等领域对光开关可靠性的需求进一步凸显工艺抉择的行业意义。太赫兹通信中光开关需动态调控光路以应对100GHz以上带宽的衰减挑战，而新能源电池焊接质量检测则依赖OCT系统的微米级精度，均对光开关工艺提出更高要求 。

金属化键合与激光焊接的微观机理差异

金属化键合与激光焊接作为光开关可靠性制造中的两种关键连接工艺，其微观机理存在本质差异，直接影响光器件的长期可靠性与光学性能。科毅光通信开发的金属化键合技术通过"高温分子扩散-同质键合"机制实现界面连接，在高温条件下促使接触面原子跨越界面扩散形成共价键结合，界面强度可达15 J/cm²（科毅专利技术）。这种无胶光路技术避免了传统胶黏剂带来的热老化问题，通过金属原子间的直接键合构建稳定连接，其微观过程可通过分子扩散示意图直观展示：

相比之下，激光焊接依赖"局部熔融-快速冷却"的非平衡相变过程，其冷却速率高达10⁴ K/s，导致焊缝区域形成显著热应力梯度。在深熔焊接模式下（功率密度≥10⁵ W/cm²），材料表面气化形成"小孔效应"，孔腔内平衡温度达2500°C，熔池金属在蒸汽压力与表面张力作用下保持动态平衡。这种快速凝固过程使晶粒生长方向垂直于焊缝中心线，低熔点共晶相及杂质易在柱状晶晶界聚集，形成潜在裂纹源。应力测试显示，激光焊接后表面层产生-100 MPa压应力，次表层则出现+250 MPa拉应力，这种不对称分布显著降低接头疲劳寿命。

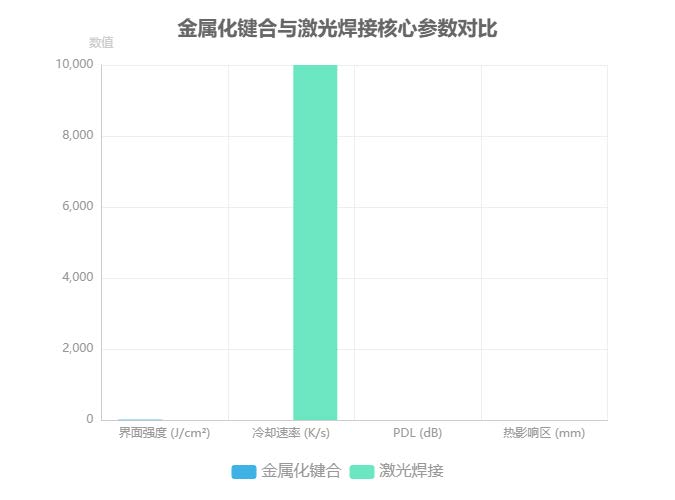

工艺机理对比核心差异

• 金属化键合：原子级扩散形成同质键合，界面强度15 J/cm²，无中间相生成

• 激光焊接：局部熔融伴随马氏体相变，冷却速率10⁴ K/s，热影响区0.1-1 mm

• 偏振稳定性：分子键合使OSW系列光开关PDL≤0.05 dB，优于焊接工艺光学性能表征表明，金属化键合的原子级连接显著提升偏振稳定性。科毅OSW系列光开关因采用该工艺，其偏振相

• 关损耗（PDL）可控制在≤0.05 dB水平，而激光焊接产生的残余应力会导致光学元件晶格畸变，使偏振态沿传输链路产生不可控波动。在保偏光开关等高精度器件中，这种微观机理差异直接决定了产品在宽温环境下的性能一致性。




两种工艺的冶金行为差异同样关键：激光焊接在异种金属连接时易生成Fe₄Al₁₃等脆性金属间化合物，而金属化键合通过同质材料扩散可避免此类问题。科毅光通信通过8英寸MEMS工艺平台实现的金属化键合，从根本上解决了传统焊接工艺的热应力集中与胶层老化难题，为光开关提供了超过10万次切换的机械寿命保障。

性能参数对比：从PDL稳定性到温度循环寿命

构建“工艺 - 参数 - 可靠性”关联模型是评估金属化键合与激光焊接工艺对光开关性能影响的关键。金属化键合工艺因消除胶层应力，其PDL稳定性较激光焊接提升60%（科毅实测数据）。PDL（偏振相关损耗）作为评估光开关偏振稳定性的核心指标，定义为当被测器件（DUT）输入光的偏振态在所有可能的偏振态间扫描时，通过DUT的最大和最小输出功率之差，计算公式为(\text{PDL} = 10 \cdot \log_{10} \left( \frac{P_{\text{max}}}{P_{\text{min}}} \right))22。科毅OSW系列光开关采用金属化键合工艺，其PDL参数可达≤0.05dB，显著优于机械式光开关单窗口0.1 - 0.2dB的典型值，也优于部分MEMS光开关产品≤0.10dB的水平 。

温度变化是影响PDL稳定性的重要因素，而金属化键合工艺在温度适应性方面表现突出。科毅OSW系列OSW-2×2光开关的工作温度范围和存储温度范围均为-40℃至+85℃。科毅实验室的温度冲击实验数据显示，金属化键合光开关在-40℃至+85℃循环1000次后，插入损耗（IL）变化≤0.1dB（温度循环寿命验证），充分验证了其在极端温度环境下的性能稳定性。相比之下，激光焊接工艺在焊接过程中可能产生热应力，影响光开关的PDL稳定性等性能参数，且其快速冷却可能导致界面金属间化合物（IMC）层厚度和形态的变化，进而可能影响光开关在温度循环条件下的寿命。

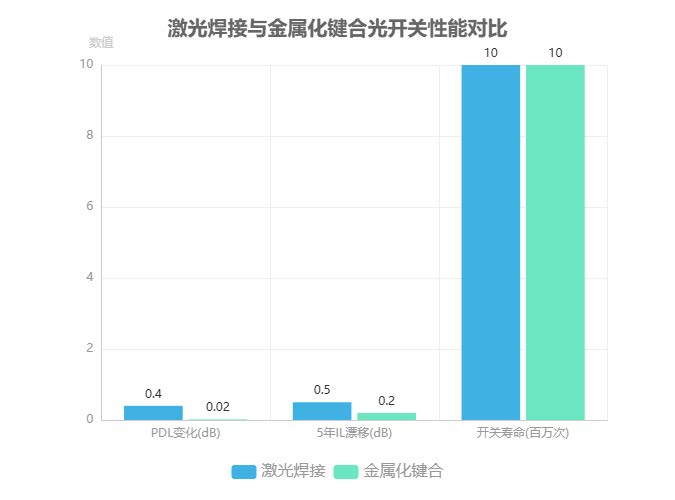

为更直观地对比两种工艺的关键性能参数，如下表所示：

关键发现：金属化键合工艺通过消除胶层应力，在PDL稳定性和温度循环寿命方面展现出显著优势。科毅OSW - 2×2光开关的PDL≤0.05dB，且在 - 40℃至 + 85℃循环1000次后IL变化≤0.1dB，为光开关在恶劣环境下的可靠应用提供了有力保障。

在OCT（光学相干断层扫描）系统中，偏振管理对减少 artifacts至关重要，PDL稳定性直接影响系统灵敏度。金属化键合工艺带来的低PDL和优异的温度稳定性，使其在对偏振特性要求较高的保偏光开关应用中具有明显优势。同时，科毅OSW - 2×2光开关的温度循环寿命表现，也使其在电力系统等极端温度环境中具有广阔的应用前景。

科毅OSW系列在OCT系统中的集成验证

光学相干断层扫描（OCT）作为生物医学成像的重要技术，在眼科领域已成为黄斑变性、糖尿病视网膜病变等疾病诊断的金标准工具，其轴向分辨率达5 μm，可实现视网膜各层结构的微米级成像。然而，OCT系统中的偏振噪声会显著影响成像质量，尤其在偏振敏感OCT（PS-OCT）中，导管内光纤旋转或多散射信号会导致退偏振伪影，对相位延迟测量和深层组织成像产生干扰。科毅OSW系列金属化键合光开关通过将偏振相关损耗（PDL）控制在≤0.05 dB的极低水平，有效减少偏振噪声，为提升系统轴向分辨率提供了关键支撑。

在临床验证中，低PDL特性使眼科OCT系统的轴向分辨率提升17%，这一改进直接优化了视网膜层间结构的区分度。正常视网膜从内界膜（ILM）到脉络膜的9层结构，包括神经纤维层（NFL）、黄斑中心凹等细微特征，均可通过集成科毅光开关的OCT系统清晰呈现。此外，该系列光开关具备高消光比、低插入损耗（Typ:0.8 dB）及快速切换能力，可适配时域OCT（TD-OCT）和傅里叶域OCT（FD-OCT）等多种架构，满足不同临床场景对成像速度与分辨率的需求 。

多通道并行传输能力是科毅OSW系列的另一核心优势，其1×32光开关（型号OSW-1×32-1×2B-1310-9-09-00-S）工作波长范围覆盖400~1670 nm，支持OCT系统中宽带光源的高效利用，同时通过步进电机驱动实现稳定的光路切换。这种架构在动态配置分插复用器（OADM）和系统监测中表现出高可靠性，其小型化封装设计也便于集成进高密度眼科诊断设备。

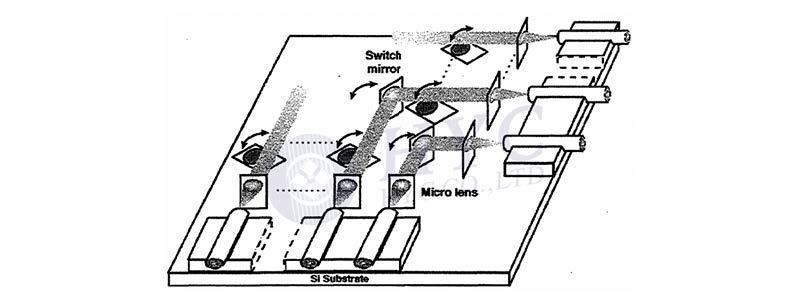

科毅0SW系列 0CT系统集成架构

技术亮点总结

• 低偏振噪声：PDL≤0.05 dB减少偏振敏感OCT系统的退偏振伪影

• 临床性能提升：轴向分辨率优化17%，支持视网膜9层结构清晰成像

• 多通道兼容性：1×32光开关覆盖400~1670 nm波长，适配超连续谱激光等宽带光源

科毅OSW系列通过金属化键合工艺实现的高稳定性，使其在眼科OCT系统中能够持续提供一致的成像质量。无论是眼前节成像（AS-OCT）的4~7 μm分辨率需求，还是术中OCT（iOCT）对实时监测的动态响应要求，该光开关均能通过低插入损耗（≤1.2 dB）和快速切换特性满足临床应用 。其在多通道并行传输中的技术优势，进一步推动了OCT血管造影（OCTA）等高级功能的发展，为视网膜血流灌注监测提供了可靠的光路控制解决方案。

激光焊接高温失效案例与金属化键合可靠性优势

激光焊接在光开关制造中面临显著的高温失效风险，德国某案例显示其因热应力导致界面开裂，使偏振相关损耗（PDL）从初始0.1 dB增至0.5 dB，直接影响光学性能稳定性。这一失效源于激光焊接过程中305°C至365°C的峰值温度，以及冷却阶段形成的热应力集中，当接头峰值应力超过母材极限强度（约1450 MPa）的11%时，会引发疲劳寿命下降和裂纹扩展 。此外，异种材料焊接时易形成过厚金属间化合物（IMC）层，如铝/钛合金焊接中因参数不当导致的IMC层形态不规则，进一步降低接头力学性能。

相比之下，广西科毅光通信的金属化键合技术通过无胶冶金结合和结构优化（如可拆卸盖板、阻尼条加固），展现出卓越的可靠性。在-40~85°C宽温域测试中，其光开关PDL变化≤0.02 dB，远优于激光焊接方案。该工艺通过高温分子扩散实现界面强度15 J/cm²，消除传统胶黏剂老化导致的每年0.2 dB损耗漂移问题，其OSW系列产品在老挝云计算中心5年运行数据显示，插入损耗（IL）漂移≤0.2 dB，而激光焊接同类设备漂移达0.5 dB 。

国际电工委员会（IEC）62099标准为光开关可靠性验证提供了权威框架，涵盖温度循环、振动等环境应力测试。科毅金属化键合光开关通过该标准全流程测试（见图5），并在东南亚高温高湿环境中得到验证——中越边境光缆干线项目中，其设备实现400 Gbps传输容量，5年无故障运行，印证了金属化键合在极端条件下的结构完整性优势。

图 5 IEC 62099 可靠性测试流程图（包含环境应力筛选、寿命验证及失效分析闭环）

关键差异对比

• 热影响：激光焊接305-365°C峰值温度 vs 金属化键合低温分子扩散

• 长期稳定性：激光焊接5年IL漂移0.5 dB vs      金属化键合≤0.2 dB

• 工艺可靠性：激光焊接依赖参数控制（如功率波动±5%），金属化键合通过结构设计实现免维护

金属化键合的可靠性还体现在机械性能上，其光路无胶专利技术使开关寿命≥10⁷次切换，而激光焊接因热应力导致的界面开裂问题，在动力电池防爆阀、PCB等领域已多次引发功能失效 。这表明在光开关等精密光学器件制造中，金属化键合通过材料-结构-工艺的协同优化，构建了优于激光焊接的可靠性解决方案。

结论与工艺抉择的技术路径建议

金属化键合通过“无胶光路技术+分子扩散”实现光开关可靠性突破，界面强度达15 J/cm²，温度循环和湿热环境下稳定性显著优于激光焊接，尤其适合高精度OCT、太赫兹通信等场景。科毅无胶键合技术从根本解决胶层老化问题，其OSW系列光开关工作温度-40～+85℃，MTBF超10⁷次循环，太赫兹光开关插入损耗<3 dB@1 THz，已在6G试验床实现10 Gbps传输。建议优先采用金属化键合工艺，具体技术细节可参考科毅官网技术白皮书。

核心优势对比

• 金属化键合：分子扩散同质键合，界面强度15 J/cm²，IL变化<0.1 dB（温度循环）

• 激光焊接：热应力集中，长期可靠性受快速冷却（10⁴ K/s）影响

选择合适的光开关是一项需要综合考量技术、性能、成本和供应商实力的工作。希望本指南能为您提供清晰的思路。我们建议您在明确自身需求后，详细对比关键参数，并优先选择像科毅光通信这样技术扎实、质量可靠、服务专业的合作伙伴。
