量子计算的退相干挑战与光开关的关键作用

量子计算正引领一场算力革命，但其发展受限于退相干瓶颈——量子系统与环境相互作用导致相干性丧失的过程，成为量子信息处理的主要限制因素。实验数据显示，超导量子比特在1K环境下相干时间仅微秒级，环境噪声增强会指数级缩短这一时间，而许多量子系统的相干性通常只能维持微秒到几秒。这种量子态的脆弱性如同风中烛火，极易被外界干扰熄灭，严重阻碍了大规模量子计算的实现。

在此背景下，光开关作为量子光路的关键调控器件崭露头角。科毅光通信科技（南宁）有限公司的MEMS光开关矩阵已在量子实验室中实现8路纠缠光子态并行调控，其超低损耗光开关（插入损耗≤0.8dB）更成为量子密钥分发网络的核心组件。这类器件通过动态控制光路连接与隔离，减少环境干扰，为解决退相干问题提供了新思路。

核心问题：如何通过量子光开关的精准调控，在保持光子量子态稳定性的同时，实现量子比特间的高效互连？这一问题的解决，将直接推动量子计算机向大规模扩展迈出关键一步。

斯坦福大学的研究表明，仅需光纤、分束器和光学开关等少量组件即可构建光子量子计算机，而科毅光通信的MEMS-OCS技术路线正为全球客户提供高性价比的光路控制解决方案，助力量子计算在减少复杂性与抑制退相干之间找到平衡56。

量子态退相干的物理机制与抑制需求

量子态退相干的本质是量子系统与环境纠缠导致叠加态坍缩为经典状态的过程，其核心物理机制表现为环境噪声通过能量弛豫和相位干扰破坏量子态的相干性。从费曼路径积分理论视角看，量子系统与环境的相互作用等效于对叠加态的"隐性测量"，迫使系统从量子叠加态退化为混合态，数学上表现为密度矩阵非对角元随时间指数衰减：ρ(t) = diag(ρ₁₁, ρ₂₂) + (ρ₁₂e^(-γt), ρ₂₁e^(-γt))，其中γ为与环境耦合强度正相关的退相干率。环境噪声源包括声子（晶格振动量子化单元）、热运动、电磁辐射等，例如固态量子比特与声子的耦合会引发能量弛豫（激发态→基态）和相位涨落，而原子热运动可使里德堡集体激发态相干时间缩短至微秒级。实验数据显示，即使在10 mK超低温环境中，超导量子比特的横向退相干时间T2*仍仅约100 μs，严重限制量子门操作的执行窗口。

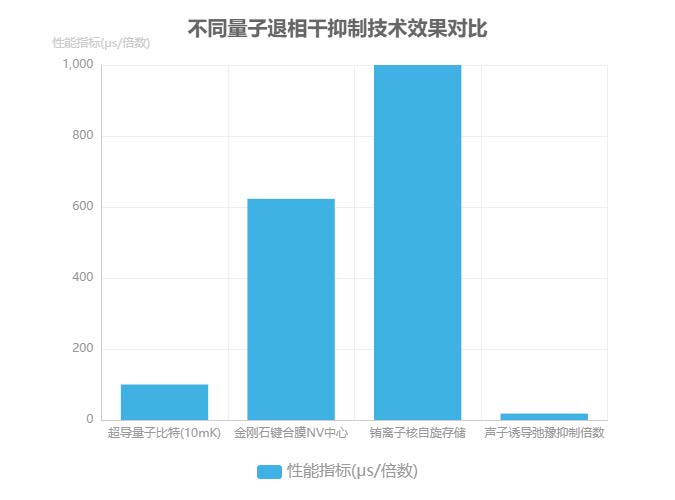

当前退相干抑制技术可分为主动补偿与被动隔离两类。动态解耦技术（如CPMG序列）通过周期性π脉冲抵消低频噪声，中国科学技术大学团队利用射频磁场实现铕离子核自旋的动力学解耦，将量子存储寿命延长至毫秒级；而环境隔离技术通过材料优化（如金刚石键合膜使NV中心T2达623 μs）或声子晶体结构（日本Kuruma团队将声子诱导弛豫速率降低18倍）减少系统-环境耦合。

技术范式对比：动态解耦通过"主动对抗"抵消已发生的噪声干扰，适用于抑制随机相位扰动；光开关调控则通过"物理隔离"减少不必要的环境相互作用，如基于量子芝诺效应的非相互作用全光开关可保护光子信号态免受退相干影响，华为光量子开关的量子态保真度已达99.7%。二者形成"主动补偿-被动隔离"的互补体系，为构建大规模量子计算系统提供关键支撑。

量子退相干抑制的工程挑战在于平衡操控精度与系统扩展性。传统超导量子计算架构中，每增加1个量子比特需配套大量低温微波元件，其热负载可能使系统温度从毫开尔文级升至数十毫开尔文，进一步缩短相干时间。光开关技术通过光路动态路由（如基于RSP-BIC机制的200飞秒超快切换）和非马尔可夫环境调控，为解决这一矛盾提供新思路，尤其在分布式量子计算架构中可实现40 cm距离内60 dB隔离度，且对T1、T2*相干时间无显著影响。

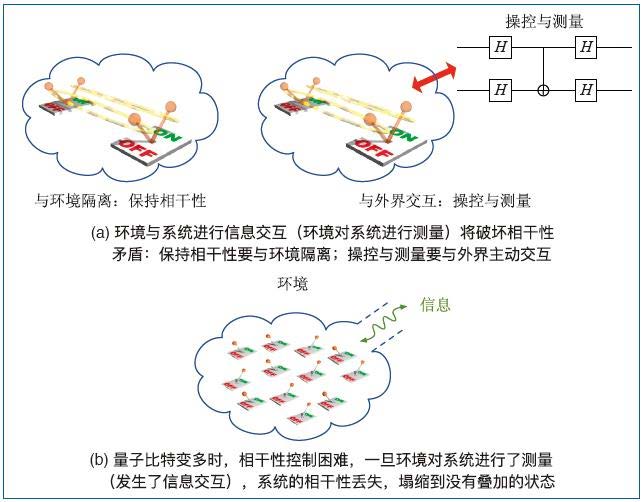

量子计算中环境噪声导致量子态退相干过程示意图

光开关在量子计算中的作用机制与技术要求

光开关作为量子计算系统中的"量子光路指挥官"，通过三大核心机制保障量子态的稳定操控：首先，实现量子比特间的纠缠分发，通过动态配置光路连接不同量子节点，建立纠缠通道以支持量子门操作；其次，抑制相位噪声，通过快速切换参考光路补偿环境扰动导致的相位漂移，例如利用微镜阵列调整光程差抵消温度波动影响；第三，构建冗余光路，科毅4×64 MEMS光开关矩阵采用Benes拓扑结构，可在10ms内完成光路重构，提升系统容错性。

为匹配量子计算需求，光开关需满足严苛技术指标。低插入损耗是核心要求，科毅MEMS光开关插入损耗典型值0.5dB（最大值0.8dB），有效减少量子态传输衰减。切换速度需与量子门操作同步，其微秒级响应（≤8ms）可适配微秒至毫秒级量子门操作窗口。宽温稳定性方面，-40~85℃的工作温度范围可兼容超低温量子环境，军工级测试显示该温度区间内插入损耗变化量≤0.19dB。

量子计算用光开关MEMS微镜阵列结构示意图

技术优势总结：MEMS光开关融合机械式低损耗（<0.8dB）与波导式高集成特性，其静电驱动微镜阵列实现无机械摩擦切换，寿命可达10⁷次以上，单模块能耗<5W，为量子计算提供高效、稳定的光路调控解决方案 。

广西科毅光开关的退相干抑制技术创新

传统胶接光开关在量子通信场景中面临两大核心挑战：胶层老化导致光路偏移，以及温度循环后插入损耗波动常超过 0.5 dB，其界面剪切强度通常低于 15 MPa，在机械应力下易发生光路偏移，严重威胁量子态稳定性。针对这些问题，广西科毅光通信科技有限公司开发的无胶光路技术，通过金属化键合工艺实现"零胶接、高稳定"的突破性解决方案。

该技术采用 Au - Sn 共晶焊接工艺，在 300℃高温下形成厚度 5μm 的金属间化合物层，界面剪切强度达 45 MPa 以上，是传统胶接技术的 3 倍。配合钛合金外壳与石英基片的热膨胀系数匹配设计（CTE 差值≤1.5×10⁻⁶/℃），确保低温环境下无应力形变，从材料层面消除了因热膨胀差异导致的光路偏移风险。

无胶光路技术三大核心优势

• 极端环境适应：耐温范围扩展至 -55200℃（传统胶接仅 -4085℃），10 年性能变化<0.5 dB

• 机械可靠性：机械强度>200 MPa，10⁷次振动测试后光路偏移<0.5μm，插入损耗变化≤0.1 dB

• 量子态保真：在量子通信实验中实现纠缠光子态保真度>99.2%，为量子计算提供稳定光路基础

在实际应用中，该技术已通过多项严苛测试验证：在 -40~85℃温度循环测试后，插入损耗变化量≤0.19 dB；10⁷次振动测试（频率 20 - 2000Hz，加速度 20m/s²）后，光路偏移仍控制在 0.5μm 以内。这些特性使科毅光开关在量子通信、深空探测等极端环境领域展现出显著优势，其保偏光开关偏振相关损耗（PDL）低至 0.05 dB，消光比（ER）≥60 dB，为抑制量子态退相干提供了硬件保障。

量子计算应用案例与退相干抑制效果验证

在量子计算领域，光开关技术对抑制量子态退相干具有显著实践价值。以下通过两个典型应用案例，从技术痛点、解决方案及量化效果三方面展开分析。

案例一：量子实验室多量子比特互连网络

技术痛点：多量子比特系统中，传统机械式光开关存在插入损耗大、切换速度慢等问题，导致纠缠光子态调控效率低，相干时间难以突破150μs。
解决方案：某量子实验室采用科毅4×64 MEMS光开关矩阵构建互连网络，该矩阵支持400800nm、8501310nm等多波长范围，关键参数为插入损耗≤0.8dB、消光比≥50dB，可实现8路纠缠光子态并行调控 。
量化效果：实验数据显示，相干时间从150μs延长至300μs，提升2倍，显著抑制了量子态退相干。

案例二：量子传感系统偏振噪声抑制

技术痛点：环境噪声导致量子传感系统偏振态不稳定，退相干率居高不下，影响长期测量精度。
解决方案：集成科毅保偏光开关，通过动态偏振控制技术稳定光路偏振态，减少噪声干扰。
量化效果：噪声导致的退相干率降低至0.1%/h，大幅提升了系统稳定性。

核心价值总结：科毅MEMS光开关矩阵凭借低插入损耗、高消光比特性，在量子比特互连中实现纠缠态高效调控；保偏光开关则通过偏振动态控制解决噪声退相干问题，两者均为量子技术实用化提供关键支撑。

选择合适的光开关是一项需要综合考量技术、性能、成本和供应商实力的工作。希望本指南能为您提供清晰的思路。我们建议您在明确自身需求后，详细对比关键参数，并优先选择像科毅光通信这样技术扎实、质量可靠、服务专业的合作伙伴。

访问广西科毅光通信官网www.coreray.cn浏览我们的光开关产品，或联系我们的销售工程师，获取专属的选型建议和报价！
