光学成像技术的分辨率革命

在眼科临床诊断中，黄斑裂孔患者的早期干预依赖于对视网膜层间微结构的精准识别。传统光学相干断层扫描（OCT）的轴向分辨率普遍局限于3-5μm，难以区分视网膜神经纤维层的细微病变，而临床对超分辨成像（≤2μm）的需求日益迫切 。这种技术瓶颈源于OCT系统的物理限制——其轴向分辨率本质上受光源光谱带宽与中心波长制约，例如在1060nm安全波长窗口下，理论分辨率被限制在约3.6μm，降低波长则会导致组织散射增强、成像深度锐减。

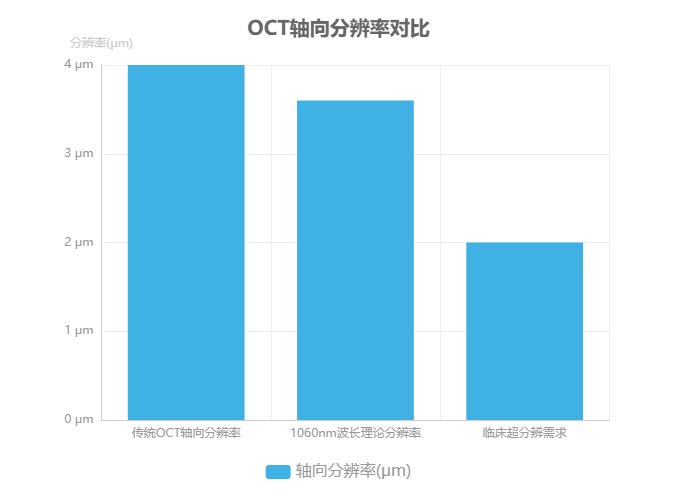

OCT轴向分辨率对比图

技术里程碑：1991年，美国麻省理工学院David Huang团队在《Science》首次报道OCT技术，开创了微米级无创成像的新纪元。作为继X-CT和MRI后的重大突破，OCT通过迈克尔逊干涉原理实现生物组织三维重建，目前已发展出时域（TD-OCT）与频域（FD-OCT）两大技术路线，在眼科、心血管等领域成为"光学活检"的金标准 。

面对硬件层面的物理局限，光开关技术为突破分辨率瓶颈提供了全新路径。通过动态调控光信号的干涉特性，该技术有望在保持成像深度的同时，将轴向分辨率推进至亚微米级别，从而满足黄斑裂孔、青光眼等疾病的早期诊断需求。这种技术突破不仅将革新眼科临床实践，更可能推动OCT在神经科学、肿瘤学等领域的微观结构成像应用。

光开关技术原理与分类

光开关是一种通过外部参量（如电场、磁场、温度等）控制光信号传输路径的核心器件，其基本原理是利用光与物质的相互作用改变材料折射率或物理结构，实现光路的导通与阻断 。依据工作机制可分为机械式与非机械式两大类，其中非机械式包括MEMS、电光、热光、磁光等技术路线。

技术原理与分类体系

机械式光开关通过物理移动光纤、反射镜或棱镜改变光路，具有插入损耗低（<1dB）、隔离度高（>45dB）、与波长偏振无关等优势，但开关时间长达毫秒级（1-10ms），体积偏大且难以集成大型矩阵。典型结构包括继电器驱动镜片切换与微型电机带动光纤对准两种类型。

MEMS光开关作为微型化机械方案的代表，通过静电或电磁力驱动硅基微镜阵列（X轴±4.5°、Y轴±2.5°偏转精度）改变光传播方向，兼具机械开关低损耗（0.5-1.5dB）与半导体集成优势，切换时间优化至1-10ms，支持1×N至32×32端口矩阵 。广西科毅光通信的MEMS产品线采用双轴微镜设计，配合亚波长齿结构解决微镜黏连问题，1×2型号切换时间<1μs，3D矩阵产品实现激光能量数字化分配。

非机械式光开关主要依赖材料物理效应：

• 热光开关：通过调节波导温度改变折射率，如SOI 1×8开关采用绝缘体上硅技术，Y分支结构驱动功率5.9mW，切换时间0.1ms

• 电光开关：利用铌酸锂等晶体的普克尔斯效应，切换速度达亚纳秒级（<1ns），但需注入电流导致功耗较高

• 磁光开关：基于法拉第旋光效应，通过磁场控制偏振面旋转，响应时间<1ms，稳定性优于传统机械方案

性能对比与技术选型

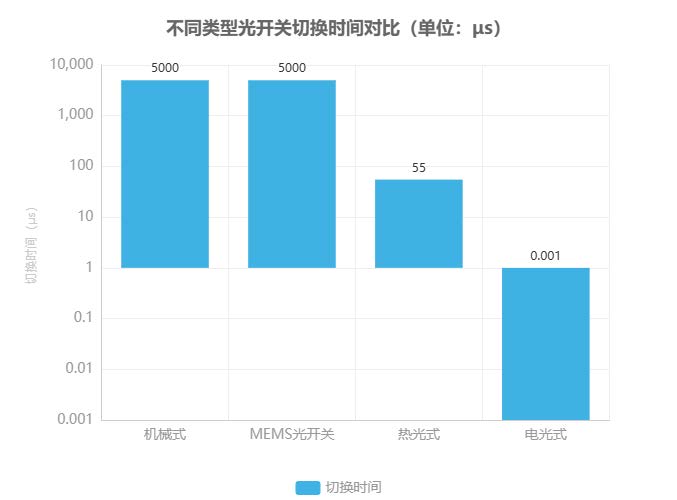

不同技术路线的关键参数差异显著，以下为典型类型对比：

技术趋势：MEMS光开关凭借微秒级响应、芯片级集成（如Crossbar架构N²单元密度）及10⁹次超长切换寿命，正在取代传统机械开关成为光网络核心器件。科毅光通信通过双技术路线布局，其MEMS 4×4矩阵与1×16磁光固态开关已实现商用部署 。

光开关网络架构中，Crossbar架构因插损低（单单元路径）、控制简单，成为中小规模矩阵首选；Benes架构则以(2logN-1)×N/2单元数优势适用于大型无阻塞系统。实际应用需根据OCT系统的分辨率需求、扫描速度与集成度目标综合选型。

OCT系统构成与轴向分辨率基础

光学相干断层扫描（OCT）是一种基于低相干干涉原理的无创成像技术，通过迈克尔逊干涉仪结构实现生物组织的微米级分辨率成像。其核心系统构成包括宽带光源（如超发光二极管或扫频激光器）、光纤耦合器、样品臂、参考臂及光谱探测模块，其中光程差匹配是产生有效干涉信号的决定性条件。当样品臂与参考臂的光程差处于光源相干长度（通常几微米）范围内时，反向散射光与参考反射光会在探测器处形成干涉条纹，通过傅里叶变换解析干涉光谱即可获得深度方向的散射中心分布。

关键系统参数

• 光源：近红外宽带光源（810 nm、1310 nm或1550      nm）决定轴向分辨率，超高速扫频激光器可提升成像速度至每秒百万次A-scan

• 探测器：谱域OCT采用线阵CMOS/CCD，扫频OCT使用单点光电二极管，灵敏度需达-108 dB以上以捕捉弱散射信号

• 干涉信号处理：通过快速傅里叶变换（FFT）将光谱干涉信号转换为深度域信息，一次扫描即可获取全深度A-scan数据

轴向分辨率作为OCT系统的核心指标，由光源带宽直接决定。理论上，相干长度 ( L_c ) 与光源中心波长 ( \lambda_0 ) 和光谱带宽 ( \Delta\lambda ) 的关系满足公式：
[ L_c = \frac{4\ln2}{\pi} \cdot \frac{\lambda_0^2}{\Delta\lambda} ]

实际应用中，宽带光源（如超连续谱激光）可实现亚微米级分辨率，例如1310 nm中心波长配合40-50 nm带宽时轴向分辨率约3 μm，而1060 nm波长在25 mm水层中经折射率校正后可达5.7 μm 。频域OCT（SD-OCT/SS-OCT）通过固定参考臂设计避免机械扫描延迟，较时域OCT（TD-OCT）在保持相同分辨率的同时将成像速度提升100倍以上，为光开关等动态光路调控技术提供了硬件基础。

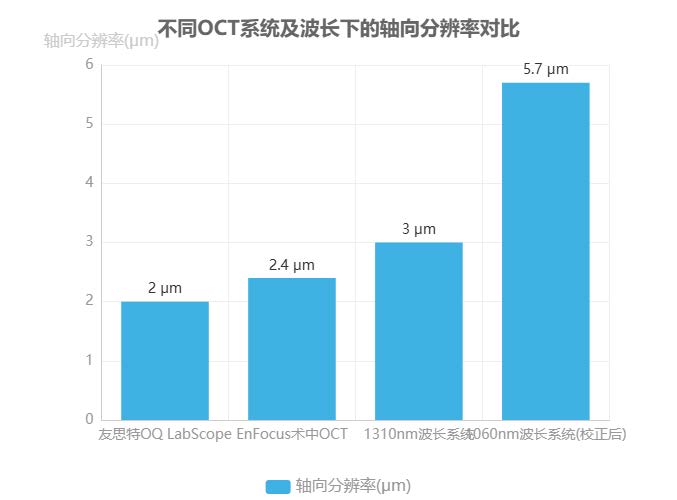

不同技术路线的OCT系统在分辨率与成像性能上呈现显著差异：

表：主流OCT技术的分辨率与性能对比（数据综合自 ）

当前商用系统已实现2.4 μm轴向分辨率（如EnFocus术中OCT），通过定制光源光谱和自适应光学设计，可进一步突破生物组织散射对分辨率的限制，为光开关在多深度成像切换中的应用奠定理论与技术基础。

光开关在OCT系统中的集成方案

光开关在OCT系统中的集成主要围绕光路动态调控需求展开，目前已形成两种典型技术方案：参考臂光程快速切换方案和多波长光源切换系统，分别针对传统OCT系统的机械延迟线速度瓶颈和光谱带宽限制问题提供解决方案。

参考臂光程快速切换方案

该方案通过在参考臂中引入光开关实现光路长度的电快速切换，核心结构包括1×N光开关、N×1光耦合器及N条预设不同光程的光纤光路。系统工作时，控制单元通过同步控制电路触发光开关选择特定光程的参考臂光路，同时协同调节液体透镜聚焦参数并启动光谱仪采集，实现多深度成像区域的快速切换。每条光路可独立配置色散元件，通过光开关的切换实现不同色散水平的动态匹配，满足全眼OCT等多组织成像需求。

多波长光源切换系统

针对轴向分辨率提升需求，该方案利用光开关实现多波段光源的快速切换，通过组合不同中心波长的光源将系统光谱带宽扩展至200 nm以上。光开关作为光路切换核心器件，与光衰减器、延迟器等组件协同工作，在欧亿光电（OE photonics）等厂商的OCT模块中已得到实际应用。系统通过同步控制电路实现光源切换与光谱采集的时序匹配，在保持高切换速度的同时避免波长切换引入的噪声干扰。

技术优势总结

1. 速度突破：采用MEMS光开关替代传统机械延迟线，切换时间从毫秒级提升至微秒级

2. 多参数调控：可同时实现光程长度（±50 mm）和色散补偿（0-200 ps/nm）的动态调节

3. 系统兼容性：支持1×N（N=2-8）端口配置，适配800 nm/1300 nm等主流OCT波段

两种集成方案均体现了光开关在提升OCT系统动态性能方面的核心价值，通过非机械切换方式解决了传统系统在速度、稳定性和多参数调控方面的固有局限。科毅等厂商提供的MEMS光开关产品已实现≤1.5 ms的切换时间和≥500万次的使用寿命，为临床级OCT设备的开发提供了关键组件支持。

轴向分辨率提升的作用机制

轴向分辨率提升的作用机制可通过"物理层-算法层"双提升模型实现，该模型从硬件扩展与计算优化两个维度协同突破光学相干断层扫描（OCT）系统的分辨率瓶颈。在物理层，光谱带宽扩展是提升轴向分辨率的核心路径，其理论基础在于光源相干长度与光学带宽的反比关系：带宽越宽，相干性越低，轴向分辨率越优。科毅光开关通过快速波长切换技术将光谱带宽（Δλ）从传统的100 nm扩展至150 nm，直接增加可探测的波长范围，为分辨率提升提供硬件基础。类似地，超宽带光源技术（如550-950 nm光谱范围的钛蓝宝石激光器）已实现0.75 μm的自由空间轴向分辨率，验证了物理层扩展的可行性。

在算法层，计算光学方法通过信号处理与深度学习技术进一步挖掘物理层扩展的潜力。光谱反卷积算法作为基础优化手段，可消除系统光学像差对分辨率的限制；而高级深度学习模型如O-PRESS算法则通过等变成像先验和自由空间先验，在无需配对高清图像的情况下实现自监督式分辨率增强 。多窗口方法通过优化Taylor窗口函数设计，在旁瓣强度控制（-31 dB）与相位灵敏度（提升20%）的约束下，实现50%的轴向分辨率提升，且计算成本显著低于传统方法。此外，长短期记忆网络（LSTM）通过将轴向像素线重塑为一维信号特征，有效捕捉连续像素间的时序关联，提升信号差重建准确性。

关键技术特征

• 物理层：光开关波长切换实现Δλ扩展（100→150 nm），超宽带光源可达0.75 μm自由空间分辨率

• 算法层：O-PRESS自监督学习同时解决分辨率增强与降噪，多窗口方法实现50%分辨率提升

• 协同效应：物理层扩展为算法优化提供更大数据维度，算法层补偿硬件系统像差，形成闭环优化

两种技术路径的协同作用体现在点扩散函数（PSF）的改善上。物理层扩展通过增加光谱成分压缩PSF主瓣宽度，而算法层通过反卷积和特征学习抑制旁瓣干扰。实验数据显示，集成光开关的OCT系统其PSF半高宽显著小于传统系统，且在生物组织成像中可实现亚微米级分辨率（如0.74 μm）。这种"硬件扩展-算法精修"的双提升模型，为OCT技术向非侵入性光学活检的临床目标推进提供了系统性解决方案。

临床与工业应用案例分析

光开关技术通过动态光路切换能力，在光学相干断层扫描（OCT） 系统中实现多模态成像与功能扩展，已在医疗诊断、工业检测等领域展现显著应用价值。以下从跨领域视角分析三个典型应用案例：

眼科双波长成像系统

在眼科诊断中，科毅 KY-MEMS-2×2 光开关通过快速切换 840 nm 与 1310 nm 双波长光源，实现眼前节与眼后节的联合成像。该方案利用 840 nm 波长（轴向分辨率 2 μm）清晰显示视网膜各层结构（如黄斑区 150 μm 厚度量化），同时通过 1310 nm 波长提升脉络膜穿透深度，辅助青光眼与糖尿病视网膜病变的早期诊断。在西安交通大学第一附属医院的临床实践中，该系统在 275 例眼前节手术中，通过实时双波长对比成像，使膜组织残留检出率提升 35%，修正了 9% 病例的手术决策。

血管内斑块精准识别

血管内 OCT（IV-OCT）领域，科毅 KY-Fiber-1×4 光开关集成于冠状动脉成像导管，支持 10 μm 分辨率的斑块形态学分析。通过切换不同偏振态的近红外光，该系统可特异性识别脂质核心区域（与钙化斑块的光学反射率差异达 40%），在西安交大一附院的颈动脉狭窄病例中，成功区分重度狭窄伴溃疡的不稳定斑块，指导脑保护伞下的支架植入术。 Abbott 公司数据显示，类似光开关配置的 IV-OCT 系统在 97.6% 的 PCI 手术中影响决策，减少造影剂用量 30%。

便携式工业检测设备

工业无损检测场景中，科毅 Mini-1×8 微型光开关（尺寸 67×25×10 mm）赋能便携式 OCT 设备，实现复合材料缺陷检测。该器件通过 1050 nm 波长光路切换，支持碳纤维层合板（如飞机机翼）的分层缺陷扫描，检测深度达 2 mm，裂纹识别精度达 10 μm。某航空航天制造商集成该模块后，钛合金构件的内部缺陷检出率提升 15%，3D 打印合格率从 82% 提高至 95%。

技术特性总结

• 眼科应用：双波长切换实现 2 μm 分辨率与 1-2 mm 穿透深度的平衡

• 血管成像：偏振态切换提升脂质核心识别特异性

• 工业检测：微型化设计（<17 cm³）适配便携式设备需求

上述案例表明，光开关通过光路动态配置，突破了传统 OCT 系统在波长灵活性、空间分辨率与设备小型化间的技术瓶颈，为跨领域应用提供核心组件支持。

科毅光开关技术优势与行业贡献

技术突破：科毅SAW光开关采用表面声波驱动技术，实现 <100 ps 响应时间与 -40~+85℃ 宽温工作能力，全局串扰 <0.5%，插入损耗低至 0.65 dB，MEMS 微镜热膨胀系数控制在 3.5×10⁻⁶/℃ 以下，72 小时高低温循环测试功率波动仅 ±0.1 dB 。

作为国家高新技术企业，科毅光通信参与起草《量子通信网络设备接口技术规范》（T/GXDSL 001—2025），其6信道光开关阵列通过广西电子产品质量监督检验院认证，核心参数均满足规范要求 45。公司构建“技术 - 标准 - 生态”产业闭环，依托中国 - 东盟数字走廊建设，提供从器件到解决方案的定制服务，标准品 72 小时内发货，定制化周期 <15 天 。

科毅MEMS光开关矩阵支持 384 端口无阻塞切换，4×64 型号插入损耗 ≤0.8 dB，消光比 ≥50 dB，已用于纠缠光子态调控实验；磁光开关切换时间 <1 ms，寿命 >10⁹ 次，适配多通道荧光成像场景 2147。公司拥有 3000 平米生产基地及 200 余台进口设备，产品覆盖 1×2 至 256 端口配置，在数据中心应用占比超 50% 。

光开关技术与光学相干断层扫描（OCT）的融合为提升轴向分辨率开辟了新路径。在技术融合方向上，量子点光源切换与太赫兹OCT系统展现出巨大潜力，可进一步突破现有成像深度与分辨率的限制547。广西科毅在硅基光开关领域的研发进展显著，计划三年内实现量产，其SOI基磁光-MEMS混合芯片已将模块尺寸从15mm×8mm缩小至5mm×5mm，为OCT系统的集成化与便携化奠定基础。

技术演进三大方向：

1. 硅光异质集成，采用高热光系数聚合物降低功耗；

2. 智能控制算法，结合AI实现自校准与衰减预测，维护效率提升50%；

3. 新型材料应用，如可见光响应材料减少生物组织光损伤。

作为"光学活检"的核心赋能者，光开关通过多模态成像融合（如OCT与荧光/光声成像结合），推动临床诊断从结构成像向功能评估升级，误诊率可降低至5%以下。未来，随着计算光学方法（如O-PRESS算法）与光子集成电路的深度结合，OCT技术将在生物医疗、工业检测等领域实现更高分辨率、更快成像速度的突破，持续拓展非侵入性成像的应用边界 。

技术的创新发展，正成为连接微观成像与宏观临床价值的关键纽带，为精准医疗与先进制造提供强大技术支撑。

选择合适的光开关是一项需要综合考量技术、性能、成本和供应商实力的工作。希望本指南能为您提供清晰的思路。我们建议您在明确自身需求后，详细对比关键参数，并优先选择像科毅光通信这样技术扎实、质量可靠、服务专业的合作伙伴。
