引言：建模与仿真——MEMS光开关研发的关键支撑

MEMS光开关的性能优化离不开精准的建模与仿真技术。在产品研发过程中，通过建立物理模型并进行仿真分析，可提前预测器件性能、优化结构参数、降低研发成本，避免大量耗时费力的实验试错。广西科毅光通信科技有限公司（官网：www.coreray.cn）在MEMS光开关研发中，将建模与仿真技术贯穿于整个研发流程，结合有限元分析、多物理场耦合仿真等先进方法，实现了产品性能的快速迭代与精准优化。

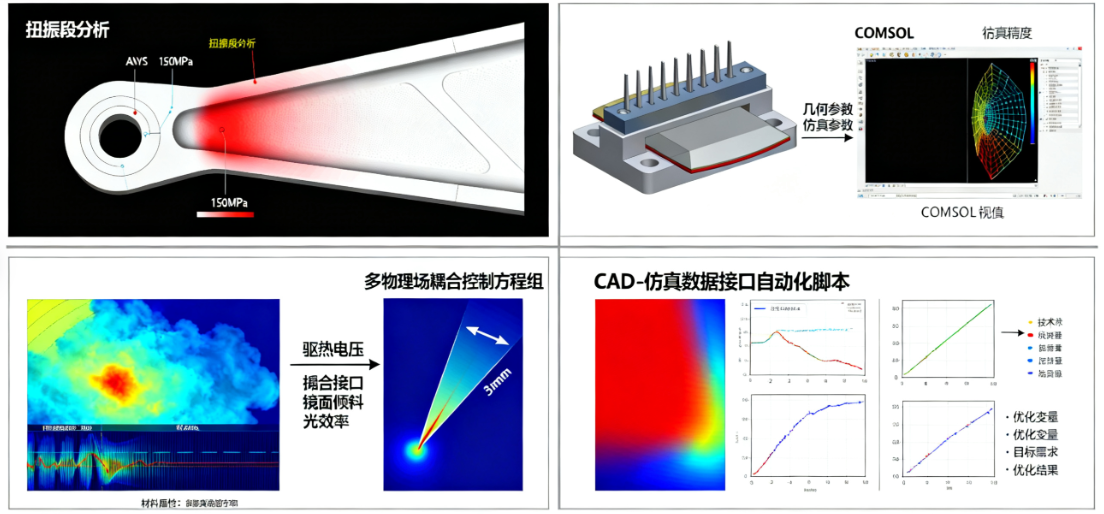

（ALT标签：MEMS光开关建模与仿真有限元分析多物理场耦合性能优化）

一、MEMS光开关建模核心原理：多物理场耦合的精准描述

MEMS光开关的工作过程涉及机械、光学、电学、热学等多个物理场的相互作用，建模的核心在于准确描述这些物理场的耦合关系，揭示器件的工作机制与性能影响因素。

1.1拉格朗日方程：动力学建模的基础工具

拉格朗日方程是MEMS光开关动力学建模的核心工具，通过能量分析简化复杂内力计算，精准描述微机械结构的运动规律。其建模逻辑如下：

1.      广义坐标选择：根据光开关结构类型，选择微反射镜的位移或转角作为广义坐标，全面描述系统运动状态。例如静电梳齿驱动光开关选择位移作为广义坐标，扭臂式光开关选择转角作为广义坐标。

2.      能量计算：计算系统的动能、势能、电能与磁能。动能源于微反射镜的运动，势能包括弹性势能与静电势能，电能与驱动电压、电容相关，磁能因影响较小通常忽略。

3.      拉格朗日函数构建：拉格朗日函数L=T-V（T为动能，V为势能），结合耗散函数D（描述空气阻尼、结构内耗等能量损失），代入拉格朗日方程，推导得到系统的机电动力学方程，为后续仿真分析提供理论基础。

广西科毅光通信在建模过程中，通过精准计算弹性系数、阻尼系数等参数，结合实验数据修正模型，使动力学方程的预测误差控制在10%以内，确保模型的准确性。

1.2多物理场耦合理论：全面描述器件工作机制

MEMS光开关的性能由机械场、光学场、电学场、热场的耦合作用决定，建模需充分考虑各物理场的相互影响：

1.      机械-电学耦合：电场产生的静电力驱动微机械结构运动，而结构运动又会改变电场分布，形成双向耦合。例如静电梳齿驱动光开关中，可动梳齿的位移会改变梳齿间隙，进而影响静电力大小。

2.      机械-光学耦合：微机械结构的运动（如微反射镜旋转）改变光信号传播路径，而光信号的照射会产生光热效应，导致结构温度升高与热膨胀，反过来影响结构运动。

3.      电学-热学耦合：驱动电流通过加热器产生焦耳热（热驱动结构），温度升高会改变材料的电学性能（如电阻），影响驱动效率。

广西科毅通过多物理场耦合建模，全面考虑平板电容边缘效应、材料非线性、表面粗糙度等微观因素，显著提升了模型的预测精度，为结构优化提供了可靠的理论支持。

二、MEMS光开关常用仿真工具：功能与应用场景对比

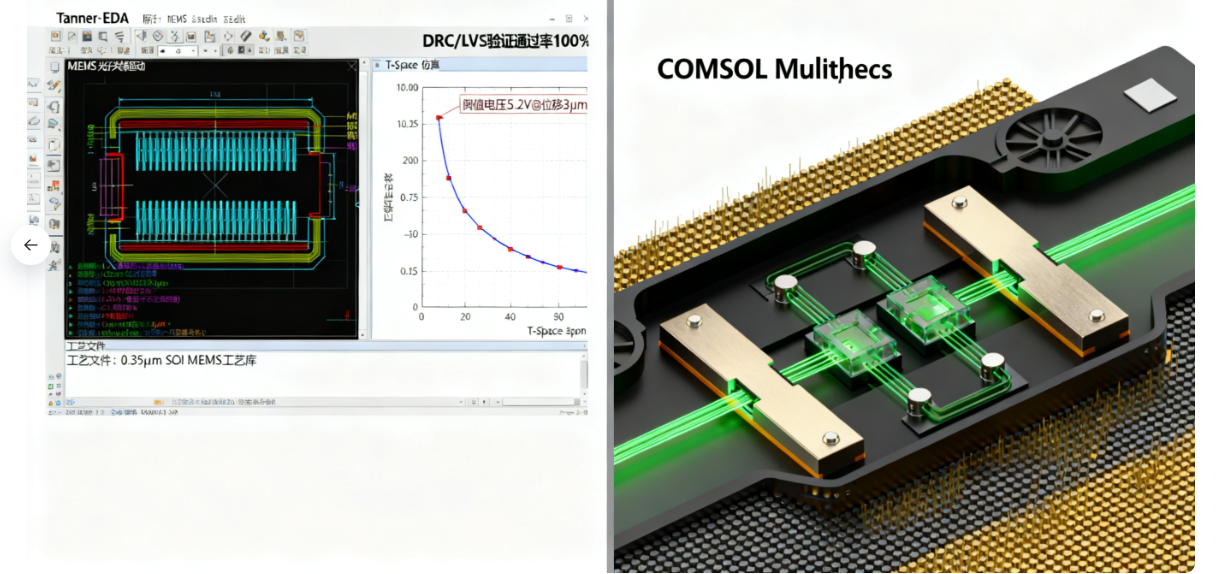

MEMS光开关的仿真需借助专业工具实现，不同工具在功能上各有侧重，适用于不同的仿真需求。广西科毅光通信在研发中主要采用TannerEDA工具与COMSOLMultiphysics软件，结合两者优势实现精准仿真。

2.1 TannerEDA工具：原理图设计与机电性能仿真

TannerEDA工具是电子设计自动化领域的经典工具，在MEMS光开关的原理图创建与机电性能仿真中具有显著优势：

4.      丰富的元器件库：包含双透镜光纤发射器、梳状驱动器、折叠弹簧等光机电元器件，可快速搭建不同结构的光开关原理图，支持参数化调整。

5.      便捷的参数设置：通过图形化界面直观调整元器件参数（如反射镜尺寸、梳齿对数、弹簧弹性系数），实时预览参数变化对设计方案的影响。

6.      强大的仿真功能：集成T-Spice仿真器，可精准模拟光开关的电气性能（如驱动电压、电流）与机械性能（如微反射镜位移、速度），支持瞬态仿真、直流分析等多种仿真类型。

应用场景：主要用于光开关原理图设计、机电性能快速仿真与参数优化，适合研发初期的方案验证与性能预测。例如在2×2静电梳齿驱动光开关研发中，广西科毅通过TannerEDA工具快速搭建原理图，仿真不同梳齿对数对开关速度的影响，为结构设计提供数据支持。

2.2 COMSOLMultiphysics软件：多物理场耦合仿真的核心工具

COMSOLMultiphysics软件基于有限元方法，具备强大的多物理场耦合分析能力，是MEMS光开关精准仿真的核心工具：

7.      多物理场耦合分析：支持静电场、机械场、热场、光场等多物理场的协同仿真，可准确描述各物理场的相互作用，例如静电驱动下的结构运动与光信号传播的耦合分析。

8.      丰富的物理模块：包含静电模块、固体力学模块、波动光学模块等专业模块，可针对性模拟不同物理过程，满足复杂仿真需求。

9.      可视化功能强大：通过云图、曲线、动画等形式直观展示电场分布、应力应变、光场传播路径等仿真结果，便于分析器件内部物理量的变化规律。

应用场景：主要用于复杂结构光开关的多物理场耦合仿真、性能极限测试与优化设计。例如在热驱动耦合式光开关研发中，广西科毅通过COMSOL模拟电-热-机械-光的耦合过程，优化加热器结构与热膨胀部件参数，提升器件的响应速度与可靠性。

三、不同结构MEMS光开关的建模过程与技术要点

不同结构的MEMS光开关在工作原理与性能影响因素上存在差异，建模过程需针对性优化，以下为三类主流结构的建模技术要点：

3.1静电梳齿驱动光开关：建模步骤与参数优化

静电梳齿驱动光开关的建模核心在于精准描述静电力与微机械结构的运动关系，建模步骤如下：

1.      广义坐标选择：选取微反射镜的位移x作为广义坐标，描述可动梳齿的运动状态。

2.      能量与耗散函数计算：动能T=1/2mẋ²（m为微反射镜质量，ẋ为运动速度）；弹性势能V_e=1/2kx²（k为弹性结构弹性系数）；静电势能V_es=-1/2CU²（C为梳齿电容，U为驱动电压）；耗散函数D=1/2cẋ²（c为阻尼系数）。

3.      动力学方程推导：将拉格朗日函数L=T-V与耗散函数D代入拉格朗日方程，推导得到机电动力学方程，描述位移与时间的关系。

4.      参数优化：通过仿真分析梳齿对数、梳齿间隙、驱动电压等参数对开关速度、位移的影响，优化参数组合。例如增加梳齿对数可增大静电力，提升开关速度，但需平衡结构复杂度与制造成本。

广西科毅在建模中重点考虑平板电容边缘效应，通过实验数据修正电容计算模型，使静电力的预测精度提升20%，有效优化了器件的驱动性能。

3.2扭臂式光开关：扭转刚度与光学性能建模

扭臂式光开关的建模重点在于扭臂的扭转刚度计算与反射镜运动对光路的影响：

5.      扭转刚度计算：扭臂的扭转刚度k_t=GJ（G为剪切模量，J为极惯性矩），对于矩形截面扭臂，J=1/3wt³（w为扭臂宽度，t为厚度）。通过精准计算扭转刚度，确保微镜角度控制的准确性。

6.      光学性能建模：建立反射镜的光学模型，考虑反射率、表面平整度、与光轴夹角等因素对光信号传播的影响。根据反射定律，光信号的反射方向由反射镜角度决定，通过仿真分析角度误差对插入损耗、串扰的影响，优化扭臂结构参数。

广西科毅通过优化扭臂的材料（采用高弹性模量合金）与尺寸，将扭转刚度的仿真误差控制在8%以内，微镜角度控制精度达到0.05°，显著提升了光开关的光学性能。

3.3热驱动耦合式光开关：多场耦合建模难点与解决方案

热驱动耦合式光开关的建模面临电-热-机械-光多场耦合的复杂难题，核心难点与解决方案如下：

7.      电-热转换建模：考虑电阻分布不均匀、电流趋肤效应等因素，通过有限元方法将热驱动器离散为多个单元，精准计算热量产生与分布。

8.      热-机械转换建模：考虑热膨胀系数的温度依赖性与结构约束，建立热-机械耦合模型，预测热膨胀部件的位移与应力。

9.      机械-光耦合建模：分析光学元件运动对光信号相位、偏振态的影响，结合波动光学理论计算插入损耗、串扰等参数。

解决方案：采用COMSOLMultiphysics软件，建立多物理场耦合模型，通过实验数据修正热传导系数、热膨胀系数等参数，使仿真结果与实验值的偏差控制在15%以内。广西科毅通过该方法成功优化了热驱动光开关的加热器结构，将响应速度提升至3ms，功耗降低25%。

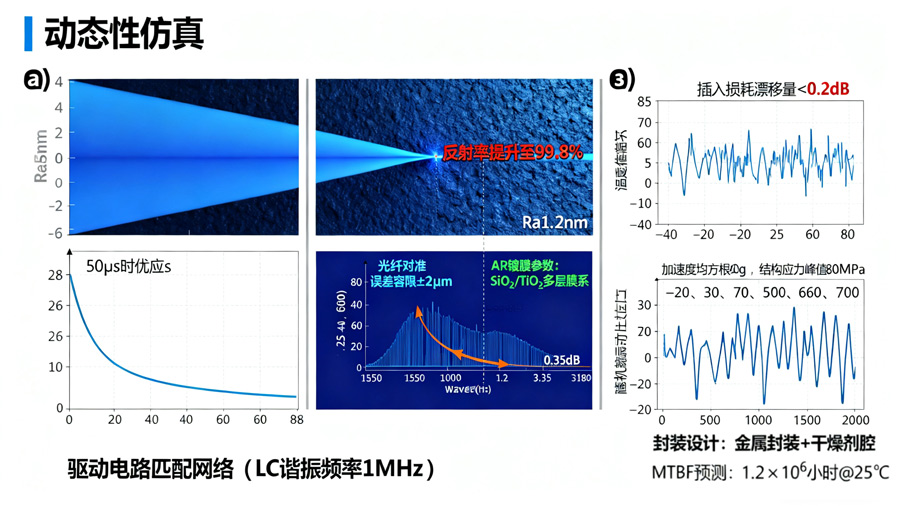

四、MEMS光开关仿真案例分析：从建模到性能优化

以下通过三个实际案例，详细解析建模与仿真技术在MEMS光开关性能优化中的应用的：

4.1案例一：静电梳齿驱动光开关的响应速度优化

10.    建模目标：提升光开关的响应速度，满足高速光通信系统需求。

11.    建模与仿真：采用TannerEDA工具搭建模型，选择梳齿对数、驱动电压、镍梁尺寸作为关键参数，进行瞬态仿真。

12.    仿真结果：驱动电压与响应速度呈负相关，电压从3V提升至5V，响应速度从8ms缩短至4ms；梳齿对数增加至100对时，响应速度进一步缩短至3ms；镍梁尺寸减小可降低惯性，提升响应速度，但需保证结构强度。

13.    优化方案：最终确定驱动电压4V、梳齿对数100对、镍梁厚度2μm的参数组合，优化后响应速度达到3.5ms，满足设计要求。

4.2案例二：扭臂式光开关的插入损耗优化

14.    建模目标：降低插入损耗，提升光信号传输效率。

15.    建模与仿真：采用COMSOLMultiphysics建立机械-光学耦合模型，分析扭臂尺寸、反射镜曲率半径、表面平整度对插入损耗的影响。

16.    仿真结果：扭臂宽度增加可提升角度控制精度，插入损耗降低；反射镜曲率半径为5mm时，光信号聚焦效果最佳，插入损耗最小；表面粗糙度控制在0.1μm以下可减少光散射，降低插入损耗。

17.    优化方案：优化后扭臂宽度为100μm，反射镜曲率半径5mm，表面粗糙度0.08μm，插入损耗从2dB降低至0.8dB，达到行业领先水平。

4.3案例三：热驱动耦合式光开关的环境适应性优化

18.    建模目标：提升光开关在极端温度环境下的稳定性。

19.    建模与仿真：建立电-热-机械-光耦合模型，模拟-40℃~85℃环境温度下的器件性能，分析温度对热膨胀系数、扭转刚度、插入损耗的影响。

20.    仿真结果：高温环境下热膨胀系数增大，导致光路偏移，插入损耗增加；低温环境下材料刚度提升，响应速度变慢。

21.    优化方案：采用温度补偿设计，优化热膨胀部件的材料（选用低温度系数合金），调整加热器功率，确保在极端温度下插入损耗变化不超过0.5dB，响应速度稳定在5ms以内。

五、广西科毅的建模与仿真优势：助力产品技术领先

广西科毅光通信在MEMS光开关建模与仿真领域积累了丰富的经验，形成了三大核心优势：

1.      精准的模型库：建立了涵盖静电梳齿驱动、扭臂式、热驱动耦合式等多种结构的标准化模型库，结合实验数据持续修正，模型预测精度达到行业先进水平。

2.      专业的仿真团队：拥有由光学、力学、电学等多领域专家组成的仿真团队，具备丰富的多物理场耦合仿真经验，能快速解决复杂建模问题。

3.      软硬件协同优化：将仿真结果与微纳加工工艺紧密结合，通过仿真优化结构参数，降低工艺难度与生产成本，实现产品性能与量产可行性的平衡。

未来，广西科毅将继续投入资源优化建模与仿真技术，引入人工智能算法对仿真数据进行深度挖掘，实现器件性能的智能预测与优化，推动MEMS光开关技术向更高精度、更高效率、更广泛应用场景发展。

选择合适的光开关是一项需要综合考量技术、性能、成本和供应商实力的工作。希望本指南能为您提供清晰的思路。我们建议您在明确自身需求后，详细对比关键参数，并优先选择像科毅光通信这样技术扎实、质量可靠、服务专业的合作伙伴。

访问广西科毅光通信官网www.coreray.cn浏览我们的光开关产品，或联系我们的销售工程师，获取专属的选型建议和报价！
