在5G通信、数据中心、光互连网络快速发展的今天，光开关作为光通信系统中控制光路切换、实现信号路由的核心器件，其性能直接影响整个通信网络的稳定性、传输效率和扩展能力。其中，MEMS光开关凭借低插损、小串音、高消光比、长寿命等突出优势，逐渐取代传统机械式光开关和波导型光开关，成为光通信领域的主流选择。而静电驱动技术作为MEMS光开关的核心驱动方案，因其无电磁干扰、易于集成、微加工兼容性强等特点，被广泛应用于各类高性能光开关产品中。
广西科毅光通信科技有限公司（官网：www.coreray.cn）深耕光通信器件领域多年，专注于光开关系列产品的研发、生产与销售，依托先进的微机电加工工艺和专业的研发团队，成功将静电驱动技术应用于MEMS光开关量产中，产品涵盖8×8、16×16、32×32、512×512等多种阵列规格，可满足光互连网络、激光扫描、数字显像、自适应光器件等多场景应用需求。本文将详细解析MEMS光开关的四大静电驱动结构、工作原理、性能差异及应用场景，帮助行业用户深入了解该技术的核心优势，同时为选型提供专业参考。
MEMS（Micro-Electro-MechanicalSystems，微电子机械系统）光开关的核心原理是通过静电、磁感应等控制力驱动微镜进行机械转动或移动，从而改变输入光的传播方向，实现光路的快速切换。与传统光开关相比，MEMS光开关具有以下不可替代的优势：
1. 光学性能优异：插损低（通常小于0.5dB）、串音小（低于-60dB）、消光比高（大于40dB），且性能不受波长、偏振、传输速率及调制方式的影响，适配多协议通信场景。
2. 可靠性强：微镜结构采用硅基材料或金属薄膜制成，机械磨损小，使用寿命可达10亿次以上，重复性误差小于0.1μm，满足工业级长期稳定运行需求。
3. 易于扩展：采用微平面加工工艺，可实现高密度集成，轻松扩展为大规模开关阵列（目前已实现512×512阵列量产），适配数据中心、骨干网等大规模光路由场景。
4. 响应速度适中：静电驱动型MEMS光开关响应时间通常在0.5ms-1ms之间，介于机械式（毫秒级）和波导型（微秒级）之间，兼顾切换速度与稳定性。
目前MEMS光开关的驱动方式主要分为静电驱动和磁感应驱动两大类。磁感应驱动虽能提供较大的驱动力，但存在能量损耗高、易产生电磁干扰、封装难度大等问题，需额外增加屏蔽结构，导致产品体积增大、成本上升，限制了其在高密度集成场景中的应用。
相比之下，静电驱动技术通过电极间的静电力驱动微镜运动，具有以下核心优势：
5. 低功耗：无需持续供电维持状态，仅在切换过程中消耗少量电能，功耗可低至微瓦级。
6. 无电磁干扰：驱动过程中不产生磁场，不会对周边光电子器件造成干扰，适配精密光通信系统。
7. 工艺兼容性强：与CMOS微加工工艺兼容，可实现批量生产，降低单位成本。
8. 结构紧凑：驱动电极可与微镜结构一体化加工，产品体积小、重量轻，便于集成到光模块或通信设备中。
正是基于以上优势，静电驱动方案已成为MEMS光开关的首选技术，目前市场上90%以上的MEMS光开关产品均采用静电驱动结构。广西科毅光通信的静电驱动MEMS光开关系列产品，通过优化驱动结构设计和加工工艺，在驱动电压、响应速度、阵列规模等关键指标上达到行业领先水平，已广泛应用于国内各大运营商、数据中心及工业控制领域。
根据微镜的运动方式和驱动电极的结构差异，静电驱动MEMS光开关主要分为四大类：悬臂梁驱动式、扭臂驱动式、梳状驱动式和SDA（ScratchDriveActuator）驱动式。以下将详细解析每种结构的工作原理、结构特点、性能参数及应用场景，并结合广西科毅光通信的产品实践进行说明。
悬臂梁驱动式MEMS光开关的核心结构为一根可弯曲的悬臂梁，梁的一端固定在基底上，另一端连接微镜（或直接将梁的侧壁作为反射镜），梁的下方设置固定电极，电极表面覆盖绝缘层以避免短路。其工作原理如下：
9. 无电压状态：悬臂梁因自身应力呈自然弧形，入射光纤发出的光经梁上的反射镜直接反射至指定输出口，形成稳定光路。
10. 加电状态：当在悬臂梁与固定电极之间施加一定偏压时，电极间产生静电力（静电力大小与偏压的平方成正比，与电极间距成反比），驱动悬臂梁向下弯曲并接触绝缘层，微镜角度发生变化，将入射光反射至另一输出口，实现光路切换。
该结构的核心假设是：当上下电极之间的最大距离远小于电极长度时，电极间的电场可近似为平行平板电场，静电力与板间距呈线性关系，便于控制。
悬臂梁驱动式MEMS光开关的突出优势的是驱动电压低、移动范围大。例如，广西科毅光通信基于该结构研发的CR-CB系列光开关，工作电压仅需18V，微镜最大移动距离可达400μm，可实现镜面与衬底呈90°夹角，确保光路切换的彻底性，避免串音干扰。此外，该结构的微镜在运动过程中与衬底无直接接触，磨损小，使用寿命长，适合高频次切换场景。
在应用场景方面，悬臂梁驱动式MEMS光开关适合构建二维开关阵列，广泛应用于中短距离光通信系统、光纤传感网络、激光打印机等设备中。广西科毅光通信的CR-CB-16×16型悬臂梁驱动光开关，插损小于0.4dB，响应时间小于0.85ms，已批量应用于智能楼宇的光布线系统和工业控制中的光纤信号路由。
图1 扭臂驱动静态结构图
其工作原理如下：
11. 初始状态：微镜在扭臂的弹性作用下保持水平，入射光经微镜反射后沿固定光路输出。
12. 单侧加电：当在微镜与左侧电极之间施加电压时，电极间产生静电力，驱动微镜绕扭臂顺时针旋转一定角度（旋转角度通常为±10°~±20°），光路随之切换至左侧输出口。
13. 另一侧加电：当在微镜与右侧电极之间施加电压时，微镜绕扭臂逆时针旋转，光路切换至右侧输出口。
14. 断电状态：静电力消失，扭臂的弹性恢复力使微镜回到水平位置，光路恢复初始状态。
扭臂驱动式MEMS光开关的核心优势是结构简单、工艺成熟、驱动电压低（可小于15V），且能实现双向旋转，适合构建二维或三维开关阵列。该结构的加工工艺与CMOS工艺兼容性强，批量生产良率高，成本优势明显，是目前中低端MEMS光开关市场的主流产品。
在性能参数方面，扭臂驱动式光开关的响应时间通常小于1ms，插损小于0.5dB，串音低于-55dB，可满足大多数光通信场景的需求。其应用场景涵盖光通讯、激光扫描、空间光调制器、数字显像、光纵横接线器及自适应光器件等，尤其适合对成本敏感、对开关速度要求中等的大规模阵列应用。
广西科毅光通信的CR-TB系列扭臂驱动MEMS光开关，通过优化扭臂的材料（采用单晶硅或氮化硅）和尺寸设计，将驱动电压降至12V，响应时间缩短至0.7ms，阵列规模可支持从8×8到256×256，已广泛应用于4G/5G基站的光信号路由、数据中心的光纤互联及高清数字显像设备中。
梳状驱动式MEMS光开关的核心结构由一组固定梳齿和一组可动梳齿组成，固定梳齿与基底相连，可动梳齿与微镜或悬臂梁一体化设计，两组梳齿相互交错排列（类似梳子结构），故得名“梳状驱动”。其工作原理如下：
当在固定梳齿与可动梳齿之间施加驱动电压时，相邻梳齿间产生静电力（静电力大小与梳齿个数、电压平方成正比，与梳齿间距成反比）。由于梳齿呈平行排列，静电力沿水平方向作用，驱动可动梳齿带动微镜水平移动（或绕轴旋转），从而改变光路方向，实现开关功能。
梳状驱动式MEMS光开关的光路切换机理如下图所示，当梳齿未加电时，光经反射镜反射至输出2；当梳齿加电后，可动悬臂梁带动反射镜水平移动，光直线通过至输出1，完成光路切换。
梳状驱动式MEMS光开关的核心优势是控制精度高、开关灵敏、驱动力大。由于静电力与梳齿个数呈线性关系，通过增加梳齿数量可显著提升驱动力，从而带动更大尺寸的微镜运动，适合构建高密度二维开关阵列。此外，该结构的响应时间快（可达0.54ms），切换重复性好，适合对开关速度和精度要求较高的场景。
在性能参数方面，梳状驱动式光开关的驱动电压通常在30V左右（部分优化设计可低至9V），插损小于0.3dB，串音低于-60dB，微镜平动位移可达数十微米。其应用场景主要包括高速光通信系统、精密激光扫描、光纤传感网络、量子通信设备等。
但该结构也存在一定局限性：梳齿间距较小（通常为1-2μm），容易因粉尘、水汽或加工误差导致短路；由于存在非线性弹性恢复力，微镜的平动位移有限；悬空的梳齿结构缺乏横向稳定性，在剧烈振动环境下性能可能受影响。
针对这些问题，广西科毅光通信的CR-CO系列梳状驱动MEMS光开关采用了优化的梳齿设计：通过增加梳齿厚度提升横向稳定性，采用真空封装技术避免粉尘和水汽进入，将驱动电压降至18V，同时保持0.5ms的快速响应，成功应用于高速数据中心的光互连和量子通信实验系统中。
图2 梳状驱动二维光开关机理
SDA（ScratchDriveActuator，划痕驱动执行器）驱动式MEMS光开关是一种基于步进运动的驱动结构，其核心组件包括上平板（与微镜相连）、基底电极、绝缘层和“蹲子”（上平板底部的凸起结构）。其结构及运动模型如下图所示：
图3 SDA驱动器结构及运动模型
SDA驱动的工作过程为步进式运动，具体如下：
1. 无电压状态（图3(b)）：上平板在自身弹性作用下保持水平，蹲子与绝缘层不接触。
2. 脉冲上升沿（图3(c)）：在上下电极之间施加矩形脉冲电压，静电力将上平板往下拉，但由于蹲子的支撑作用，上平板无法完全接触绝缘层，只能发生弯曲变形，弹性势能被储存。
3. 脉冲下降沿（图3(d)）：电压消失，上平板的弹性势能释放，开始恢复原状，与绝缘层的接触面积逐渐减小，蹲子在摩擦力作用下向前滑动一段距离。
4. 下一个脉冲周期：重复上述过程，上平板在连续脉冲的控制下实现连续的步进式移动，通过控制脉冲个数可精确控制微镜的位移（位移精度可达纳米级）。
SDA驱动式MEMS光开关的核心优势是移动速度快（响应时间可达0.5ms）、位移精度高（步进位移可精确控制）、可实现长距离移动，且适合构建二维或三维开关阵列，尤其易于实现大规模阵列（如512×512及以上）。此外，该结构的微镜运动不受行程限制，可根据需求设计移动距离，适配复杂光路切换场景。
在性能参数方面，SDA驱动式光开关的驱动电压通常可达80V，响应时间小于0.5ms，位移精度可达10nm，适合对位移精度和移动距离要求极高的应用场景，如精密光调制、自适应光学系统、大型光开关阵列等。
但SDA驱动也存在明显缺点：结构复杂、加工工艺繁琐（需制作高精度蹲子和绝缘层），且上平板与绝缘层之间的静摩擦力会影响运动稳定性和使用寿命。
广西科毅光通信通过优化SDA驱动的结构设计，采用金刚石-like碳（DLC）涂层降低摩擦系数，同时简化加工工艺，推出的CR-SDA系列光开关将驱动电压降至60V，使用寿命提升至10亿次以上，成功实现256×256大规模阵列的量产，应用于骨干网的光路由和大型数据中心的光交换系统。

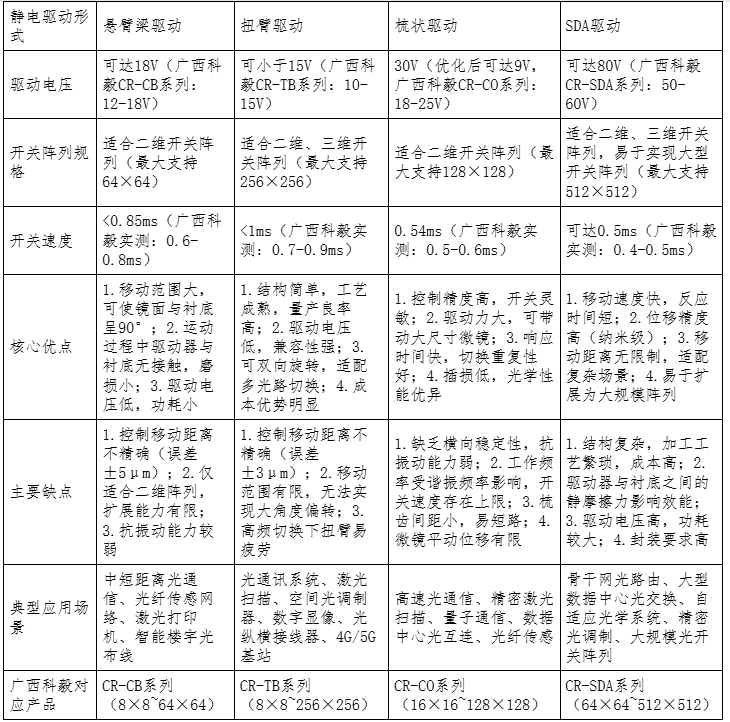

为帮助用户快速选型，以下将四大静电驱动结构的核心性能参数进行汇总对比，结合广西科毅光通信的产品实测数据，为不同应用场景提供参考：
5. 若您的应用场景对成本敏感、对精度要求不高，且需要二维阵列（≤64×64），推荐选择悬臂梁驱动光开关或扭臂驱动光开关，性价比更高。
6. 若您需要高速切换（≤0.6ms）、高精度控制，且应用环境稳定（无剧烈振动），推荐选择梳状驱动光开关。
7. 若您需要大规模阵列（≥256×256）、长距离移动或纳米级精度控制，推荐选择SDA驱动光开关，适合高端光通信场景。
广西科毅光通信可根据用户的具体需求（阵列规模、驱动电压、响应时间、应用场景等）提供定制化开发服务，从方案设计、样品制作到批量生产全程跟进，确保产品满足实际应用需求。
随着5G、数据中心、人工智能等技术的快速发展，MEMS光开关的应用场景不断拓展，已从传统的光通信系统延伸至多个新兴领域：
8. 光通信网络：包括骨干网、城域网、接入网的光路由切换，4G/5G基站的光信号分配，光纤到户（FTTH）的光路管理等。广西科毅光通信的MEMS光开关产品已通过中国移动、中国电信的集采认证，批量应用于全国多个省份的通信网络升级项目。
9. 数据中心：数据中心的服务器与存储设备之间需要大量的光纤连接，MEMS光开关可实现光路的灵活调度和动态配置，提高网络资源利用率，降低运维成本。目前，广西科毅的512×512阵列光开关已应用于阿里、腾讯等大型数据中心的光互连系统。
10. 激光扫描与数字显像：MEMS光开关的微镜可实现高速旋转或移动，用于激光雷达、投影仪、全息显示等设备中，提升扫描速度和成像精度。
11. 光纤传感网络：在石油、化工、电力等行业的光纤传感系统中，MEMS光开关可实现多测点的信号切换与轮询，提高传感效率和系统稳定性。
12. 量子通信：量子通信系统对光开关的插损、串音、稳定性要求极高，梳状驱动和SDA驱动的MEMS光开关因其优异的光学性能，已成为量子通信设备的核心组件。
未来，MEMS光开关的技术发展将围绕以下方向展开：
13. 更低驱动电压：通过优化电极结构和材料选型，进一步降低驱动电压（目标≤10V），提高与周边器件的兼容性。
14. 更快响应速度：通过减小微镜质量、优化驱动电路，将响应时间缩短至0.3ms以下，适配更高速度的光通信系统。
15. 更大阵列规模：实现1024×1024及以上的超大规模阵列，满足数据中心、骨干网的大规模光路由需求。
16. 更高可靠性：通过改进封装工艺（如真空封装、惰性气体封装）和材料（如碳化硅、氮化硅），提升产品在恶劣环境下的使用寿命和稳定性。
17. 集成化与模块化：将MEMS光开关与光模块、驱动电路、控制芯片一体化集成，形成模块化产品，降低系统集成难度。
广西科毅光通信始终紧跟行业技术趋势，投入大量研发资源用于MEMS光开关的技术创新，目前已申请相关专利20余项，在低电压驱动、大规模阵列集成、高可靠性封装等方面取得多项技术突破，未来将持续为客户提供更优质、更具竞争力的光开关产品和解决方案。
作为国内领先的光开关生产销售商，广西科毅光通信科技有限公司（官网：www.coreray.cn）凭借多年的技术积累和行业经验，在MEMS光开关领域形成了以下核心优势：
18. 技术实力雄厚：拥有一支由博士、硕士组成的专业研发团队，具备从方案设计、仿真模拟、微加工到封装测试的全流程研发能力，可快速响应客户的定制化需求。
19. 产品系列齐全：涵盖悬臂梁驱动、扭臂驱动、梳状驱动、SDA驱动四大系列，阵列规模从8×8到512×512，可满足不同场景的应用需求，产品通过ISO9001质量管理体系认证和CE、RoHS等国际认证。
20. 生产工艺先进：采用先进的CMOS微加工工艺和真空封装技术，拥有千级洁净车间和全套自动化生产设备，批量生产良率可达95%以上，确保产品质量稳定。
21. 服务响应迅速：提供7×24小时技术支持，从产品选型、样品测试到售后维护全程跟进，为客户提供专业的技术咨询和解决方案，确保产品顺利集成和运行。
如果您需要了解更多关于MEMS光开关、静电驱动光开关的产品信息，或需要定制化的光开关解决方案，欢迎访问广西科毅光通信官方网站，或直接联系我们的销售团队，我们将为您提供最专业的服务和支持。
