2025-11-17
在光纤通讯领域，光开关作为光信号切换与路由的关键器件，其性能直接影响整个光网络的稳定性与传输效率。传统1×2机械式光开关普遍缺乏偏振方向保持功能，无法满足双路偏振光同步传输且互不干扰的应用需求。广西科毅光通信科技有限公司自主研发的1×2机械式T型保偏光开关，凭借创新结构设计与优质材料选型，完美解决这一行业痛点，成为光网络系统中的核心优选设备。
1×2机械式T型保偏光开关的卓越性能，源于其科学合理的核心组件搭配与精密结构设计，各部件协同工作确保偏振光传输与切换的稳定性。

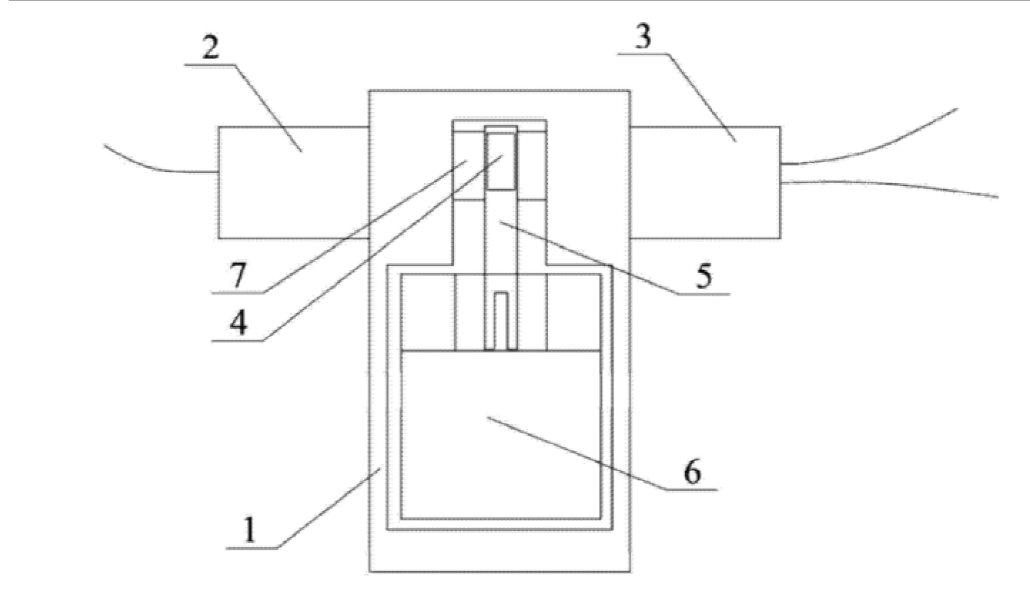

1x2机械式T型保偏光开关结构的结构示意图
1. 保偏光纤准直器：包含单保偏光纤准直器与双保偏光纤准直器，两者相对设置形成基础光路。准直器内部透镜选用C透镜或非球面透镜，单保偏光纤准直器由一根保偏光纤制成斜8度尾纤，双保偏光纤准直器则由两根保偏光纤一体成型，内部两根光纤的猫眼呈平行排列，且均与斜8度高低点垂直。
2. 楔形棱镜：作为核心光路切换元件，采用玻璃材料制作，两面均镀有增透膜，具备固定折射角度且不改变偏振方向的特性，确保光信号传输损耗最小化。
3.连接杆与继电器：连接杆选用硅材料制作，两端设有凹型点胶槽，通过UV双固化胶与环氧树脂胶水分别连接楔形棱镜与继电器，既提升粘接稳定性，又能减小应力对光路的影响；继电器作为驱动部件，通过控制连接杆带动楔形棱镜切入或退出光路，实现光信号切换。
4. 准直器连接管与盒体：准直器连接管为钢材料制成，中间设有凹槽供楔形棱镜切入，两端的四个点胶孔用于固定准直器；盒体采用双“U”封装（盖板面）与单“U”封装（横向圆孔面）设计，有效增加密封长度，保障设备整体密封性。

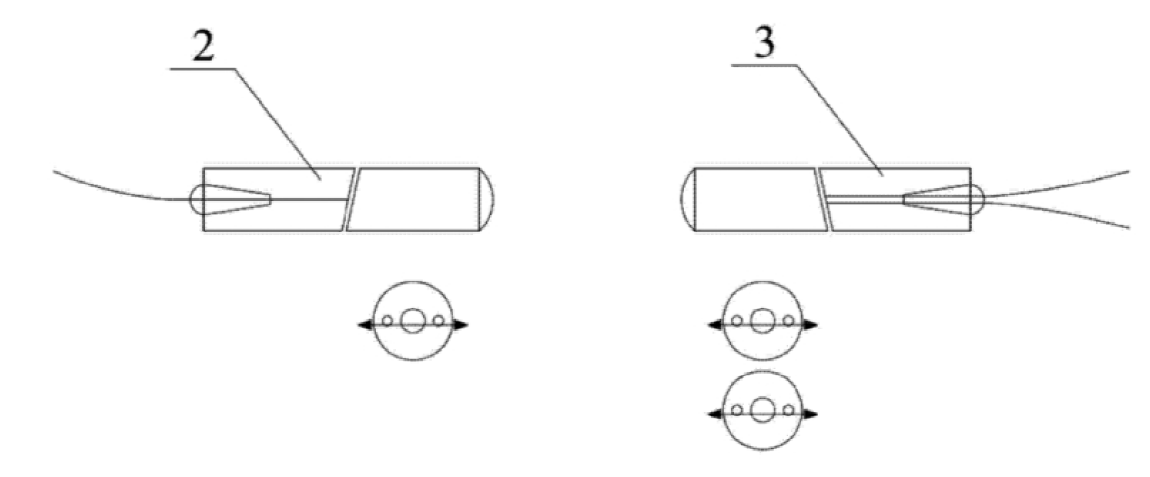

单保偏光纤准直器和双保偏光纤准直器位置示意图

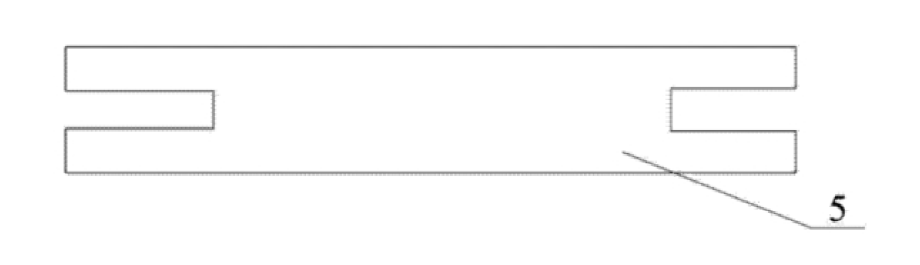

新型的连接杆结构示意图

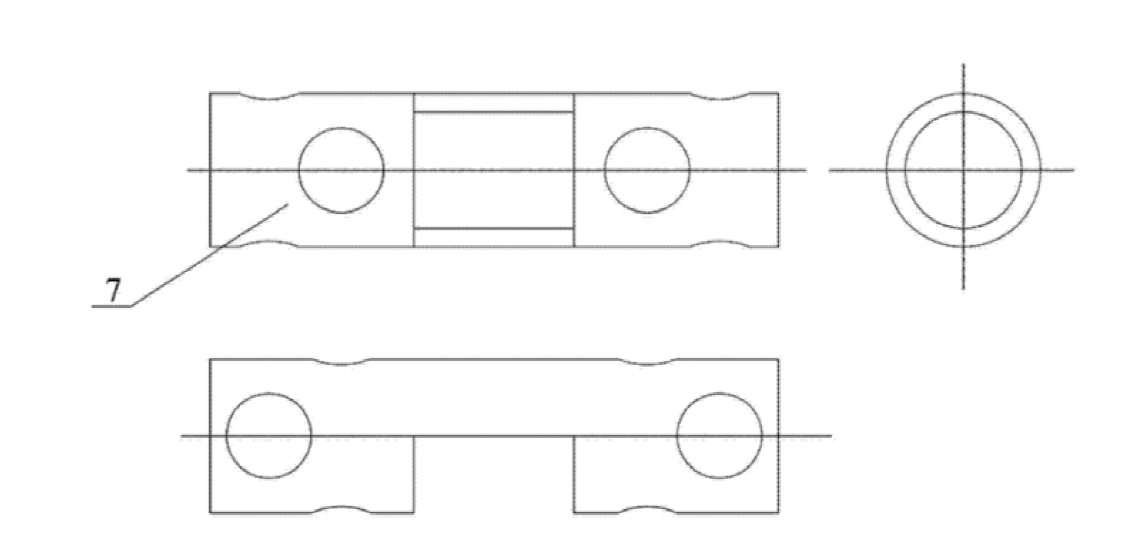

新型的准直器连接管结构示意图

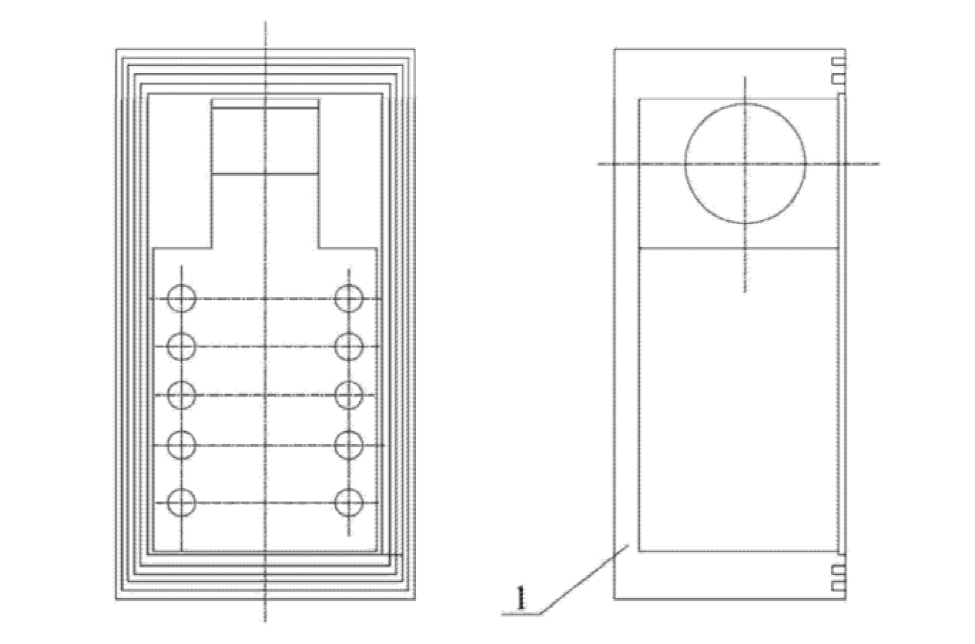

新型的1x2机械式T型保偏光开关结构的盒体结构示意图
光信号通过单保偏光纤准直器输入后，光路切换由继电器驱动楔形棱镜的位置变化实现：
5. 当继电器未输入电压时，楔形棱镜切入光路，光信号从双保偏光纤准直器的第一路端口输出；
6. 当继电器输入电压时，楔形棱镜退出光路，光信号切换至双保偏光纤准直器的第二路端口输出。

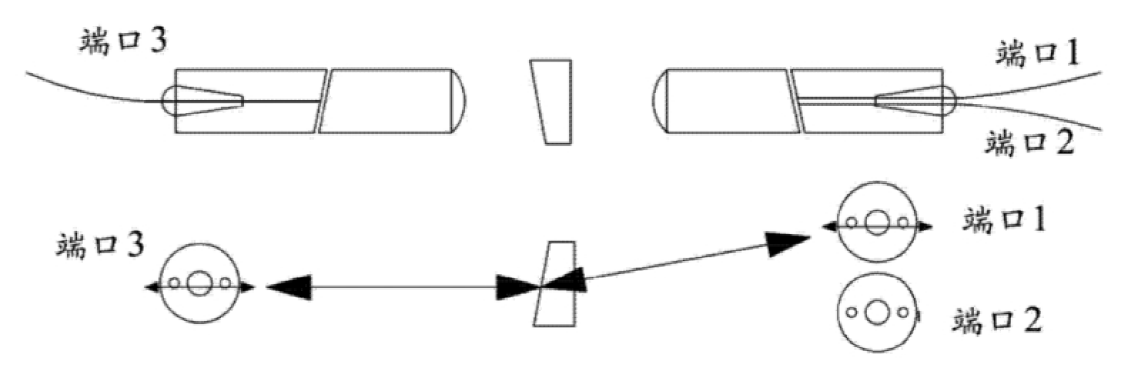

1x2机械式T型保偏光开关结构的第二路输出光路示意图

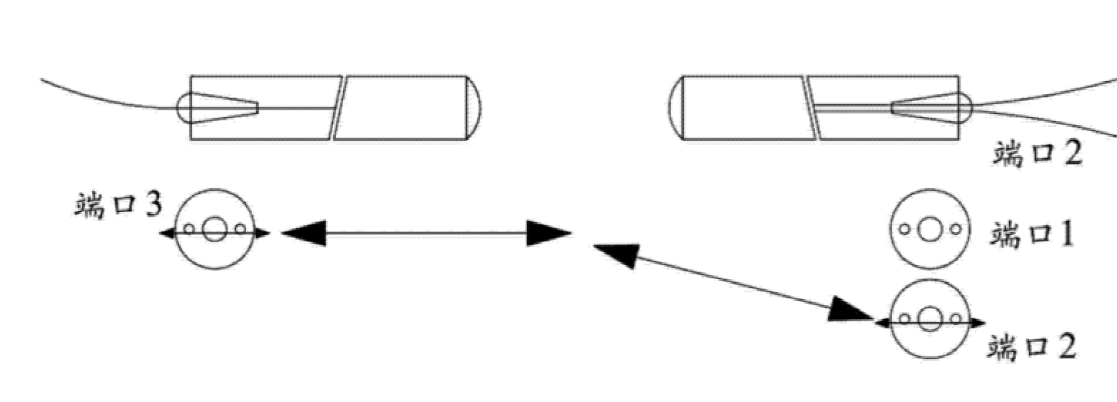

新型的1x2机械式T型保偏光开关结构的第一路输出光路示意图
7. 双路偏振光无干扰传输：采用保偏光纤准直器替代传统普通光纤准直器，可同时传输横向（0光/慢轴）与纵向（E光/快轴）两束偏振光，且互不干扰，完美保持偏振方向。
8. 光路稳定损耗低：硅材质连接杆与准直器连接管的协同设计，有效降低外力与应力对光路的影响；楔形棱镜的增透膜设计与精密光路校准，使设备插入损耗小，传输效率更高。
9. 密封性能优异：盒体的特殊封装结构的设计，大幅提升设备密封性，可适应复杂工作环境，延长使用寿命。
10. 响应迅速重复性高：继电器驱动的机械切换结构，使开关响应速度快，光路切换稳定，重复操作精度高，满足高频次切换需求。
11. 结构紧凑成本可控：整体结构设计简洁，体积小巧，便于集成安装，同时通过优化材料选型与生产工艺，降低制造与维护成本，性价比优势显著。
1×2机械式T型保偏光开关凭借其稳定的性能与灵活的适用性，已广泛应用于多个光纤通讯领域：
12. 光网络系统搭建与升级
13. 多通道光信号监控设备
14. 光交换连接系统核心部件
15. 光纤调试与测量仪器
16. 光路保护系统冗余设计
作为专业的光通信设备供应商，广西科毅光通信科技有限公司始终专注于光开关等核心器件的研发与生产，1×2机械式T型保偏光开关已通过严格的性能测试，可根据客户需求提供定制化解决方案。如需了解更多产品详情或选型建议，欢迎访问公司官网【www.coreray.cn】咨询。
选择合适的光开关是一项需要综合考量技术、性能、成本和供应商实力的工作。希望本指南能为您提供清晰的思路。我们建议您在明确自身需求后，详细对比关键参数，并优先选择像科毅光通信这样技术扎实、质量可靠、服务专业的合作伙伴。
访问广西科毅光通信官网www.coreray.cn浏览我们的光开关产品，或联系我们的销售工程师，获取专属的选型建议和报价！
