在5G通信、数据中心互联等光通信场景中，光开关作为光路切换与路由调控的核心设备，其体积、响应速度与调控精度直接影响通信系统的效率。广西科毅光通信科技有限公司（官网：www.coreray.cn）自主研发的MEMS光开关及光交叉连接器，融合超构表面前沿技术与电磁热耦合驱动方案，打破传统光开关设计局限，为光通信领域提供高效、紧凑的核心器件解决方案。

一、MEMS光开关核心结构：小巧设计暗藏大能量

科毅光通信MEMS光开关以“框架-超构表面透镜-连接结构”为核心架构，通过模块化设计实现光路的精准调控，整体结构紧凑，适配各类集成化通信设备需求。

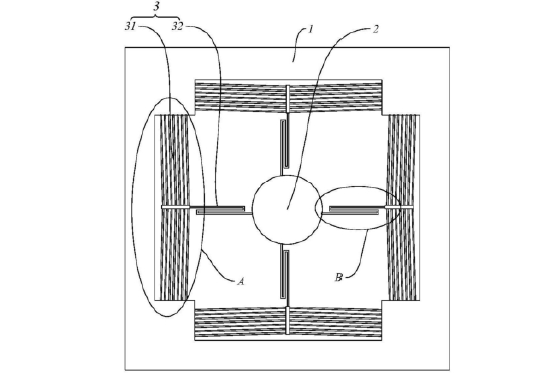

图1 MEMS光开关的结构示意图

核心组成部分解析：

1.      超构表面透镜：作为光调控核心，透镜由石英基底与阵列分布的亚波长结构单元组成（如图2）。亚波长结构单元为高度一致、尺寸各异的微纳米柱，可通过不同尺寸组合实现对入射光束的相位调节，同时完成准直与偏转双重功能，替代传统光开关中的准直透镜与反射镜，大幅减少器件数量。

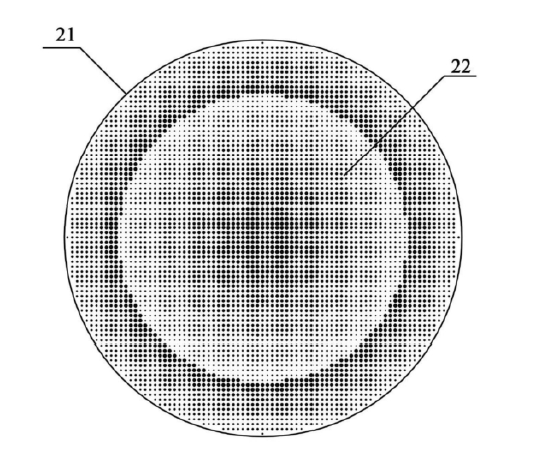

图2 超构表面透镜的结构示意图

1.      相位调控原理：超构表面透镜的相位分布通过入射光波长、透镜焦距及亚波长结构单元位置精准计算，满足两种核心方程（P=2π/λ(f-√(r²+f²))或P=πr²/(λf)），确保光束经透镜透射后精准耦合至目标端口。图3展示了亚波长结构单元尺寸与相位、透过率的对应关系，为透镜设计提供科学依据。

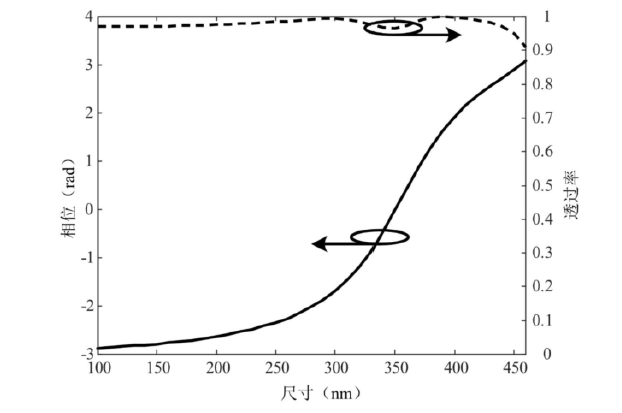

图3 超构表面透镜的尺寸与相位透过率的关系曲线

1.      连接结构：由热驱动单元与迂回式连接梁组成（如图4），热驱动单元呈轴对称设计，通过多组热驱动梁串联形成驱动力。连接梁采用“第一迂回段+第二迂回段”的组合结构，其长度方向与热驱动单元对称轴平行或垂直，确保驱动力高效传递至超构表面透镜，实现多方向位移调节。

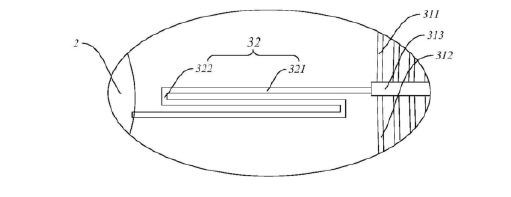

图4 图1中A处的局部结构放大图

二、创新驱动方案：电磁+热驱动，兼顾速度与精度

传统光开关单一驱动方式常面临“位移不足”或“响应缓慢”的痛点，科毅光通信采用电磁驱动与热驱动耦合的创新方案，实现“大位移+快响应+高精度”三重优势。

1.热驱动单元：提供稳定大位移输出

热驱动单元由对称设置的第一热驱动梁、第二热驱动梁及连接杆组成（如图5），通入电流后通过焦耳热产生热膨胀，利用V型结构（夹角165°~175°）将热膨胀量转化为连接杆方向的位移。多组热驱动梁串联设计可进一步放大位移，满足大行程光路调节需求。

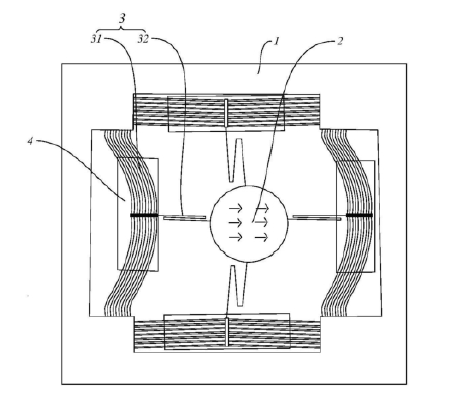

图5 MEMS光开关经热驱动和电磁驱动后的结构示意图

热驱动单元材料选用Cu、W、NiCr合金等电导率与热膨胀系数优异的材质，确保驱动效率与稳定性，适配长期高频次的光路切换场景。

2.电磁驱动补强：提升响应速度与对准精度

在热驱动单元下方增设永磁体（如图6、图7），利用热驱动单元工作时的大电流密度，在磁场中产生洛伦兹力（F=BIL・sinθ）。电磁驱动的快响应特性弥补了热驱动速度短板，同时洛伦兹力可实现微米级微调，让光路对准精度大幅提升，完美适配高带宽通信场景的精准调控需求。

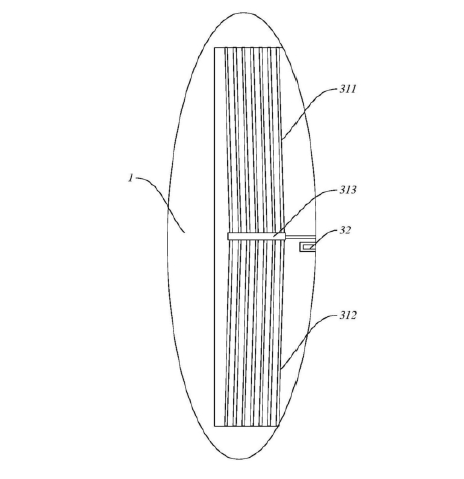

图6 图1中B处的局部结构放大图

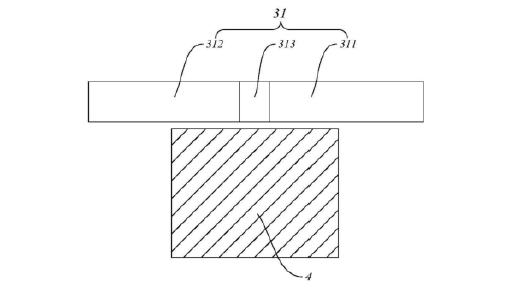

图7 MEMS光开关的侧视结构示意图

三、光交叉连接器：多端口灵活组网核心设备

基于上述MEMS光开关核心技术，科毅光通信推出光交叉连接器，由输入光纤、第一MEMS光开关、第二MEMS光开关及输出光纤依次组成（如图8），可实现多端口之间的光路灵活切换与交叉连接。

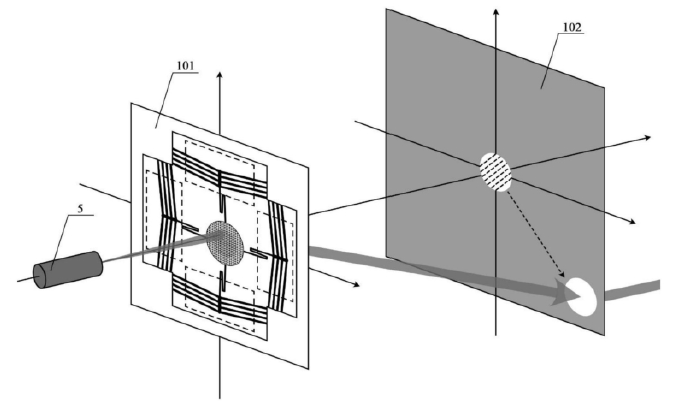

图8 光交叉连接器的原理示意图

该光交叉连接器支持多端口扩展，通过超构表面透镜的光束偏转功能，可实现49个及以上输出端口的稳定切换（如图9）。输出光束强度分布呈高斯分布（如图10），光路损耗低、稳定性强，适用于数据中心、骨干网等需要大规模光路调度的场景。

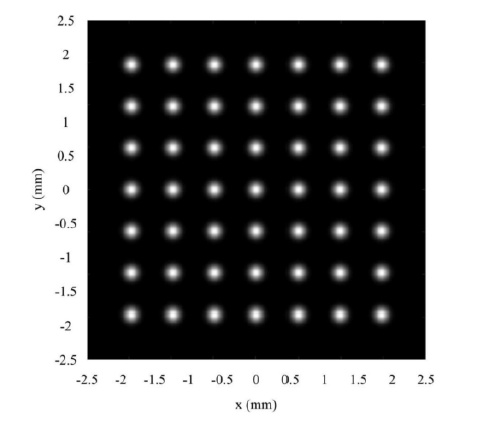

图9 超构表面透镜光束偏转实现49个输出端口的0XC仿真的结果图

图10 超构表面透镜光束偏转光强分布进行仿真的结果图

四、产品核心优势：重塑光开关应用价值

1.      体积更紧凑：超构表面透镜集成准直与偏转功能，减少传统光开关的元件数量，整体器件体积大幅缩小，适配集成化通信设备安装需求。

2.      调控更精准：电磁热耦合驱动方案结合超构表面相位精准调控，光路对准误差控制在微米级，确保通信信号稳定传输。

3.      响应更快速：电磁驱动的快响应特性弥补热驱动短板，整体响应速度优于传统单一驱动光开关，满足高频次光路切换需求。

4.      兼容性更强：支持1550nm通信波长，适配5G、数据中心、光纤传感等多场景应用，可与现有光通信系统无缝对接。

五、应用场景：覆盖全场景光通信需求

科毅光通信MEMS光开关及光交叉连接器已广泛应用于：

1.      数据中心互联：实现服务器之间的光路快速切换与负载均衡；

2.      5G基站通信：满足基站间信号路由调控，提升通信网络灵活性；

3.      骨干网传输：支持多端口交叉连接，优化骨干网资源调度效率；

4.      光纤传感系统：精准调控传感光路，提升传感信号灵敏度。

作为专业的光通信设备生产销售商，广西科毅光通信科技有限公司始终以技术创新为核心，依托自主研发的MEMS光开关技术，为客户提供定制化的光通信核心器件解决方案。如需了解产品详情或咨询合作，可访问官网【www.coreray.cn】或直接联系我们，携手共创光通信行业新价值。
