一、光通信行业对光开关的核心需求与技术痛点

在全光网络高速发展的今天，光开关作为实现光信号路由选择、交叉连接和自愈保护的核心器件，其性能直接影响整个通信系统的传输效率与稳定性。尤其是数据中心、5G基站、光交叉连接（OXC）设备等场景中，对光开关的光路建立速度、能量损耗控制、长期稳定性提出了极高要求。

当前主流的MEMS（微机电系统）光开关，通过硅基底上的可移动微镜反射光信号实现路径切换。其核心逻辑是让两个微镜在X、Y两个垂直方向上转动至理想角度，使光信号从输入端口经两次反射精准到达输出端口，从而减少能量损耗。

但传统技术中，微镜角度校准采用“四层嵌套步进扫描”模式，存在明显痛点：

1.      扫描效率极低：每个微镜的两个方向需分步转动，外层循环需等待内层循环完成，单微镜单方向转动步数达n步时，两层微镜共需n⁴步，总耗时往往超过100秒，严重影响光开关上电启动速度；

2.      能量损耗控制不足：驱动臂材料特性与制造工艺差异导致微镜角度漂移，传统步进扫描难以精准捕捉最优驱动参数；

3.      稳定性欠佳：多层循环的间歇式转动易导致微镜状态波动，影响光路传输的一致性。

针对这些痛点，广西科毅光通信科技有限公司（官网：www.coreray.cn）研发了创新的光开关路径建立方案，实现了扫描速度与损耗控制的双重突破。

二、MEMS光开关的核心结构与光路建立基础

要理解创新方案的优势，首先需明确MEMS光开关的核心结构与传统光路建立逻辑。

（一）核心组件构成

MEMS光开关主要由处理器、至少两个微镜及驱动模块组成，其核心执行单元为微镜阵列与驱动系统：

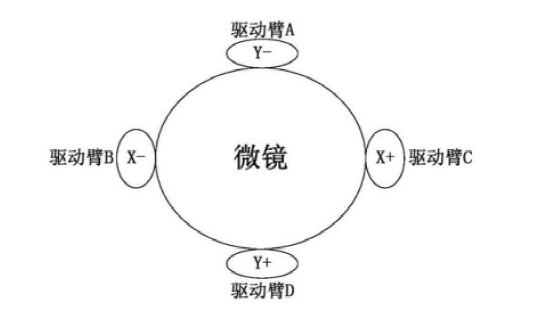

1.      微镜结构：每个微镜包含镜面与4个驱动臂（如图5所示），驱动臂A、D控制Y方向转动，驱动臂B、C控制X方向转动，通过驱动臂的抬起与下沉实现微镜角度调节；

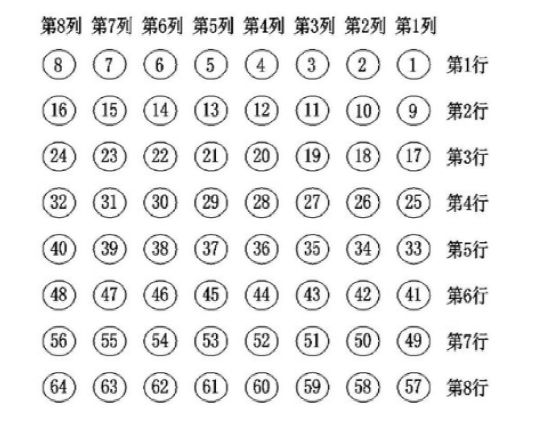

2.      微镜阵列：光开关中的微镜通常以阵列形式排布（如图4所示），例如8×8阵列，不同位置的微镜组合实现多光路切换；

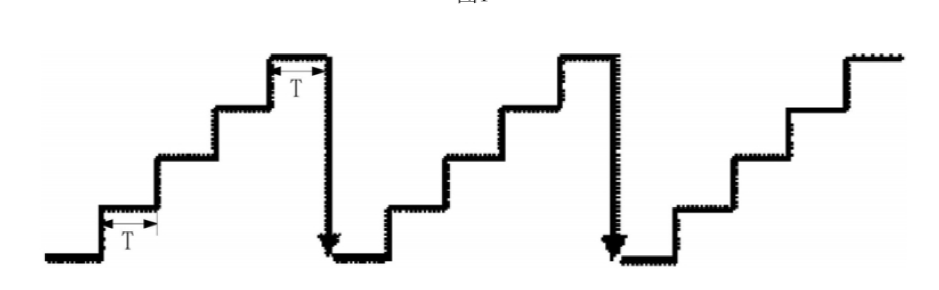

3.      驱动系统：通过电压或电流信号驱动微镜转动，传统驱动信号为台阶形（如图2所示），创新方案采用谐振波、锯齿波等连续波形（如图9-11所示）。

（二）传统光路建立逻辑

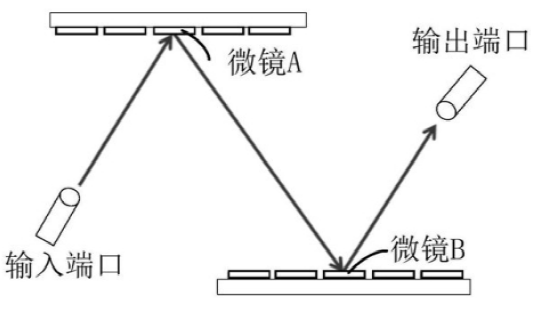

光信号的路径建立本质是寻找微镜的最优驱动信号参数。如图1所示，输入端口发射的光信号经第一微镜（微镜A）反射至第二微镜（微镜B），再由第二微镜反射至输出端口。当微镜角度偏差时，光信号会偏离输出端口，产生能量损耗（能量损耗=输入光功率-输出光功率）。

传统技术通过“四层嵌套步进扫描”确定最优参数：

1.      四层循环分别对应第一微镜X方向、第一微镜Y方向、第二微镜X方向、第二微镜Y方向；

2.      每层循环采用步进式转动，每转动一个预设角度（如0.1°）就暂停，记录驱动参数与能量损耗；

3.      外层循环需等待内层循环完成全角度扫描后再继续，导致总步数激增，耗时过长。

图1 光开关中建立路径的示意图

图2 MEMS光开关微镜驱动臂结构示意图

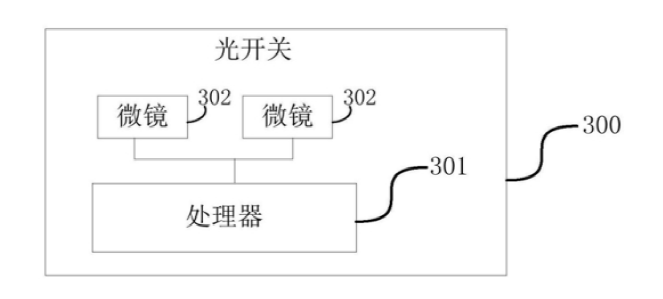

图3 一种光开关的结构示意图

图4 一种微镜阵列的示意图

图5 光开关中微镜的结构示意图

三、创新路径建立方法：从“步进扫描”到“连续扫描”的突破

本专利提出两种核心创新方案，通过将内层循环的“步进式扫描”改为“连续式扫描”，在保证遍历所有角度的前提下，大幅减少转动步数与扫描时间。

（一）方案一：双微镜分阶段优化策略

该方案将四层循环拆解为两个独立的双层循环，先优化第一微镜参数，再固定第一微镜优化第二微镜，具体步骤如下：

1.目标角度范围获取：光开关上电后，先获取第一微镜（第二目标角度范围）与第二微镜（第一目标角度范围）的盲扫角度范围（如2°-3°），避免全角度扫描浪费时间；

2.第一微镜参数优化：

①控制第一微镜每隔第一时间间隔（如210ms）转动一个预设角度（如0.1°），采用台阶形驱动信号保持转动间歇的稳定性；

②每当第一微镜转动一次后，控制第二微镜在第一目标角度范围内连续转动一周（如图6所示），驱动信号采用谐振波、锯齿波或三角波（如图9-11），且转动周期不大于第一时间间隔；

③当光信号能量损耗小于预设阈值（如10dB）时，记录第一微镜的驱动信号参数与损耗值，直至第一微镜覆盖全部第二目标角度范围；

④通过加权平均（权重与损耗负相关）或选取最小损耗对应的参数，确定第一微镜的目标驱动信号参数。

3.第二微镜参数优化：

①固定第一微镜的目标驱动信号参数，使其保持理想角度；

②控制第二微镜每隔第二时间间隔（如110ms）转动一个预设角度，采用步进式扫描；

③记录能量损耗小于阈值时的驱动参数，通过同样的方法确定第二微镜的目标驱动信号参数；

④基于目标参数驱动第二微镜，完成光路建立。

（二）方案二：三维参数协同优化策略

该方案针对更复杂的应用场景，将第二微镜的两个方向拆分处理，先协同优化第一微镜与第二微镜X方向参数，再单独优化第二微镜Y方向参数：

1. 三层步进+一层连续扫描：

①控制第一微镜每隔第三时间间隔（如1210ms）转动预设角度，同时控制第二微镜X方向每隔第四时间间隔（如11ms）转动预设角度；

②每当第二微镜X方向转动一次，控制其Y方向在第一目标角度范围内连续转动一周（驱动信号为连续波形）；

③记录能量损耗达标的驱动参数集合（含第一微镜与第二微镜X方向参数），直至覆盖全部角度范围；

2.单独优化第二微镜Y方向：

④ 固定第一微镜与第二微镜X方向的目标参数；

⑤控制第二微镜Y方向每隔第五时间间隔（如10ms）步进转动，记录最优参数并驱动；

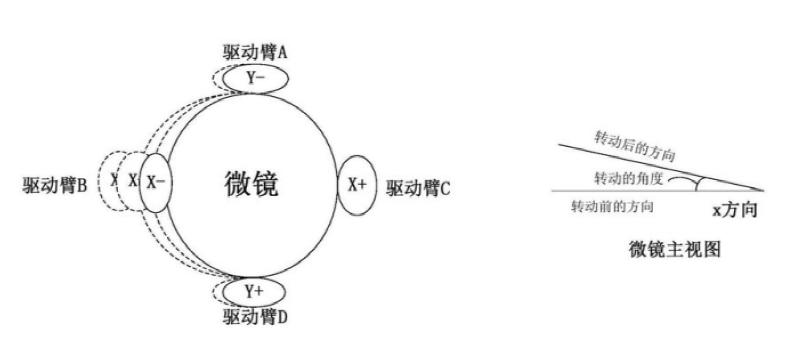

图6 一种微镜转动的示意图

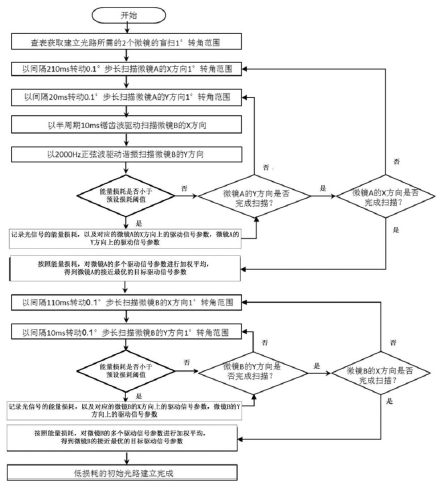

图7 一种用于光开关的路径建立方法的流程图

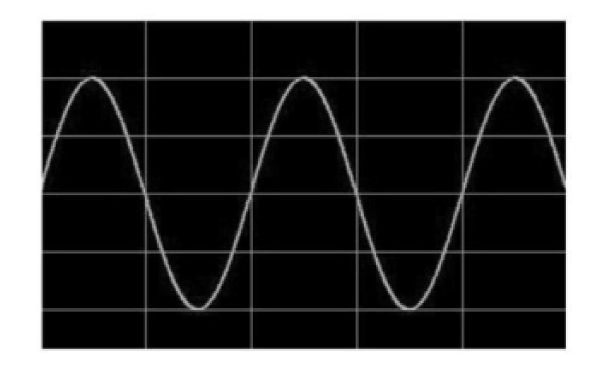

图9 光开关谐振波驱动信号波形图

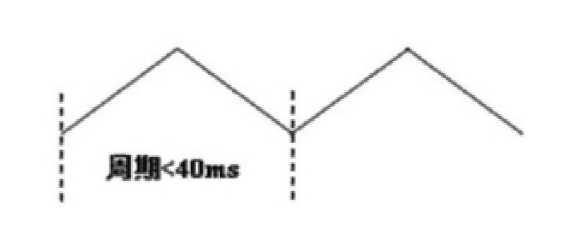

图10 MEMS光开关微镜角度调节示意图

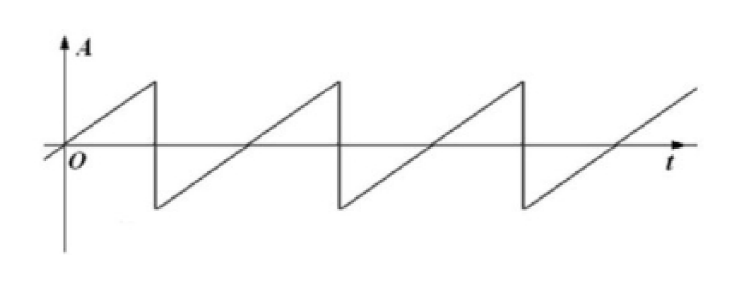

图11 种用于控制微镜连续转动的驱动信号的波形示意图

（三）核心技术亮点

1.      扫描速度提升显著：将四层步进循环转化为“步进+连续”混合循环，总步数从n⁴降至2n²（方案一）或n³+n（方案二）。实验证明，当单方向步数为11步时，传统方案耗时146秒，方案一仅需2秒（提速73倍），方案二需12秒（提速12倍）；

2.      能量损耗精准控制：通过连续扫描捕捉更多有效参数，结合加权平均或最小损耗筛选，确保微镜角度达到最优，光信号损耗低于预设阈值；

3.      稳定性更强：连续驱动信号减少微镜启停波动，驱动臂应力释放更均匀，降低角度漂移风险；

4.      兼容性广：支持X、Y方向独立或同步调节，驱动信号波形可灵活切换，适配不同场景需求。

四、技术优势带来的实际应用价值

（一）适配高频场景需求

1.      数据中心：光开关需频繁切换光路以应对流量波动，本方案2秒内完成光路建立，满足毫秒级响应要求；

2.      5G基站：户外环境对光开关稳定性要求高，连续扫描技术减少微镜机械损耗，延长使用寿命；

3.      光交叉连接（OXC）设备：多光路并行切换时，快速扫描能力提升设备整体吞吐量。

（二）降低全生命周期成本

1.      能耗优化：连续驱动信号的能量利用率高于步进信号，减少光开关运行功耗；

2.      维护成本降低：微镜角度稳定性提升，减少校准频次；

3.      集成便捷：方案兼容现有MEMS制造工艺，无需额外改造生产线。

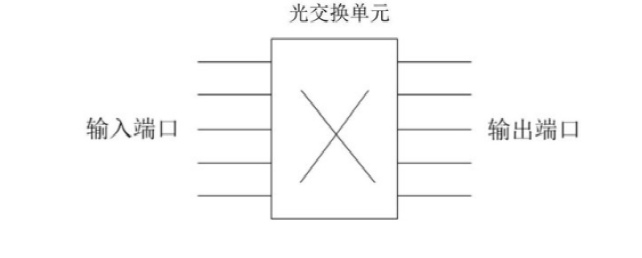

图12 光交换单元的示意图
