在数据通信高速发展的当下，光纤数量激增推动了光纤动态连接的迫切需求，光开关作为实现光纤之间灵活切换的核心设备，已成为下一代通信网络的关键组成部分。从早期的简单切换结构到如今的高精度矩阵式设计，光开关技术历经多轮迭代，而交叉矩阵光开关凭借“任意输入端口到任意输出端口”的灵活切换能力，逐渐成为行业主流选择。本文将深度解析光开关的技术发展脉络、现有主流类型的核心差异，以及交叉矩阵光开关的技术革新背景，助力行业用户全面了解光开关技术的现状与趋势。

一、光开关技术发展背景与行业需求

随着5G、云计算、大数据等技术的普及，通信节点的数据传输量呈指数级增长，单一光纤链路已无法满足多设备、多路径的动态连接需求。光开关作为光网络中的“路由转换器”，能够实现光信号在不同光纤链路间的快速、稳定切换，广泛应用于数据中心、光纤通信网络、光纤测试系统等场景。

在实际应用中，用户对光开关的核心诉求集中在三点：一是切换稳定性，确保光信号传输过程中插入损耗小、信号无失真；二是结构可靠性，减少故障概率，降低维护成本；三是扩展灵活性，支持多输入、多输出端口的灵活配置。然而，传统光开关技术在满足这些需求时存在明显短板，推动了交叉矩阵光开关的技术革新。

二、光开关的主流类型与技术特点解析

目前行业内的光开关，依据开关单元数量和结构形态，主要分为M+N型、M×N型（交叉矩阵型）和M型三类。三类光开关在开关单元数量、切换状态数、控制难度、可靠性等方面差异显著，以下将结合结构原理与实际应用场景展开详细对比。

（一）M+N型光开关：多状态控制的复杂结构

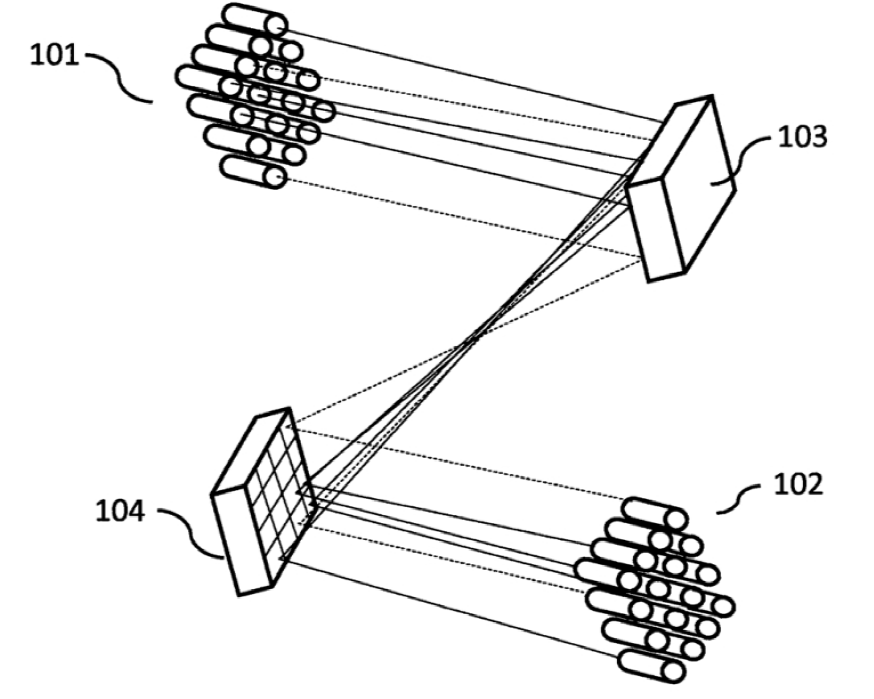

M+N型光开关的核心设计的是“输入单元+输出单元”的独立配置，其结构如图1所示。

图1 现有技术中的M+N型交叉矩阵光开关

该类型光开关包含M个输入开关单元与M个输入端口一一对应，同时配备N个输出开关单元与N个输出端口匹配。从切换逻辑来看，每个输入开关单元需要支持N个切换状态，每个输出开关单元需要支持M个切换状态，整个系统的总切换状态数达到2M×N，是三类光开关中状态最复杂的类型。

在驱动技术方面，M+N型光开关主要采用两种方案：一是以CalientNetworksInc.产品为代表的Mems驱动方式，二是以Polatis公司为代表的压电陶瓷驱动方式。无论采用哪种驱动技术，由于每个开关单元需精确控制M×N个状态，必须通过反馈光回路来保证控制精度，这直接导致光开关系统结构复杂、体积庞大，不仅增加了制造成本，还降低了设备的便携性。

（二）M×N型光开关：高故障率的矩阵结构

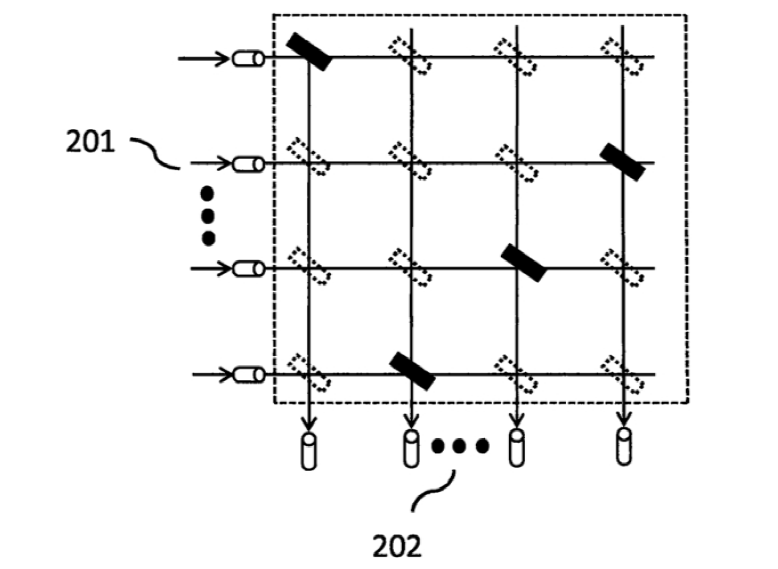

M×N型光开关同样属于交叉矩阵型设计，其输入端口阵列与输出端口阵列相互垂直，形成交叉矩阵结构，如图2所示。

图2 现有技术中的M型交叉矩阵光开关，单个平面镜作为开关单元

该类型光开关的核心特点是“一个交叉点一个开关单元”，每个开关单元仅需实现“开”和“关”两种状态（图中以45度倾斜的实框和虚框区分），总切换状态数同样为2M×N。相比M+N型光开关，M×N型的优势在于开关单元状态简单，易于制造和控制，无需额外的光反馈回路即可满足插入损耗的基本要求。

但M×N型光开关的致命缺陷是开关单元数量过多（共M×N个），一旦某个开关单元失效，整个光开关器件将直接瘫痪。这一问题导致M×N型光开关的良率和可靠性极低，在对稳定性要求较高的通信网络、数据中心等场景中，应用受到极大限制。目前行业内常见的驱动方式包括美国专利4988157提出的气泡驱动，以及欧洲专利申请EP1120677A2提出的MES矩阵驱动，但均未解决开关单元过多导致的高故障率问题。

（三）M型光开关：低稳定性的精简结构

M型光开关同样采用交叉矩阵型配置，与M×N型的核心区别在于开关单元数量的精简——仅使用与输入端口数量相同的M个开关单元，每个开关单元可选择N个位置，对应N个输出端口，总切换状态数为M×N。

从结构逻辑来看，M型光开关可通过图2（原资料说明书附图2）辅助理解：实框代表开关单元的实际位置，虚框代表开关单元可移动到达的位置。这种设计的优势在于开关单元数量和状态数大幅减少，理论上能够实现更高的良率和可靠性，制造成本也相对较低。

但M型光开关存在一个核心技术短板：开关单元（即反射镜）需要在N个位置间来回移动切换，而反射镜的角度难以在移动机械结构上保持高度稳定。这一问题直接导致光路切换的稳定性和可靠性差，插入损耗较大，无法满足高精度通信场景的需求。

三类光开关核心参数对比

三、交叉矩阵光开关的技术革新方向

通过上述对比可以发现，现有三类光开关均存在明显缺陷：M+N型结构复杂、成本高；M×N型可靠性低、故障率高；M型稳定性差、插入损耗大。行业迫切需要一种能够兼顾“开关单元数量少、切换稳定性高、可靠性强”的光开关技术。

交叉矩阵光开关的技术革新核心，正是针对现有技术的痛点，通过优化开关单元结构、改进角度对准方式，在精简开关单元数量的同时，提升光路切换的稳定性和可靠性。下一篇文章将详细解析交叉矩阵光开关的核心技术设计，包括转向反射镜的创新结构、角度对准的两种实现方案，以及具体实施案例的技术细节，带您深入了解这一光开关技术的突破点。
