在上一篇文章中，我们分析了M+N型、MXN型、M型三类传统光开关的技术短板，而交叉矩阵光开关通过核心结构的创新设计，实现了“开关单元数量精简”与“切换稳定性提升”的双重突破。本文将聚焦交叉矩阵光开关的核心技术细节，从结构组成、转向反射镜创新、角度对准方案三个维度，深入解析其技术优势，帮助行业用户全面掌握这一先进光开关技术的核心逻辑。

一、交叉矩阵光开关的整体结构组成

交叉矩阵光开关的核心设计思路是“精简单元+精准对准”，其整体结构包含六大核心部件，各部件协同工作，实现任意输入端口到任意输出端口的稳定光路切换。

具体结构如下：

（一）输入端口阵列与输出端口阵列

输入端口阵列包含多个输入端口，用于接收多路相互平行的光信号；输出端口阵列包含多个输出端口，用于输出多路相互平行的光信号。两大阵列的核心设计特点是“方向垂直+平面平行”——光信号方向相互垂直，且均在与基底第一参考平面平行的平面内。这一设计为光路的90度转向和精准切换奠定了基础。

（二）基底与第一参考平面

基底是整个光开关的承载结构，其表面设有第一参考平面，作为光信号转向和角度对准的基准面。第一参考平面的平整度直接影响光路切换的精度，因此在制造过程中需严格控制平面误差，确保为后续角度对准提供稳定基准。

（三）转向反射镜：核心切换部件

转向反射镜是交叉矩阵光开关的核心功能部件，其数量与输入端口数量相同，每个输入端口对应一个转向反射镜。该部件的核心作用是将输入端口的光信号在与第一参考平面平行的平面内偏转90度，精准导向目标输出端口。

与传统M型光开关的单一反射镜不同，交叉矩阵光开关的转向反射镜采用“双反射面45度夹角”设计，这一创新结构使其具备“旋转不敏感”特性——即使转向反射镜在第一参考平面内发生一定角度旋转，光信号的90度转向角仍保持不变。

根据具体结构，转向反射镜分为两种类型，如图1a、1b、2a、2b所示：

1.      五角棱镜型转向反射镜

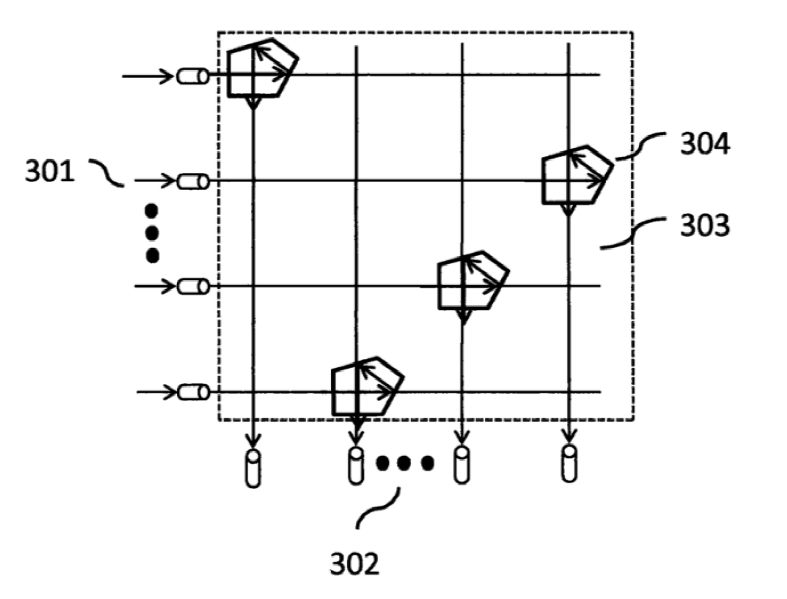

图1a：交叉矩阵光开关，开关单元采用两次反射的五角棱镜

图2a 五角棱镜型开关单元图

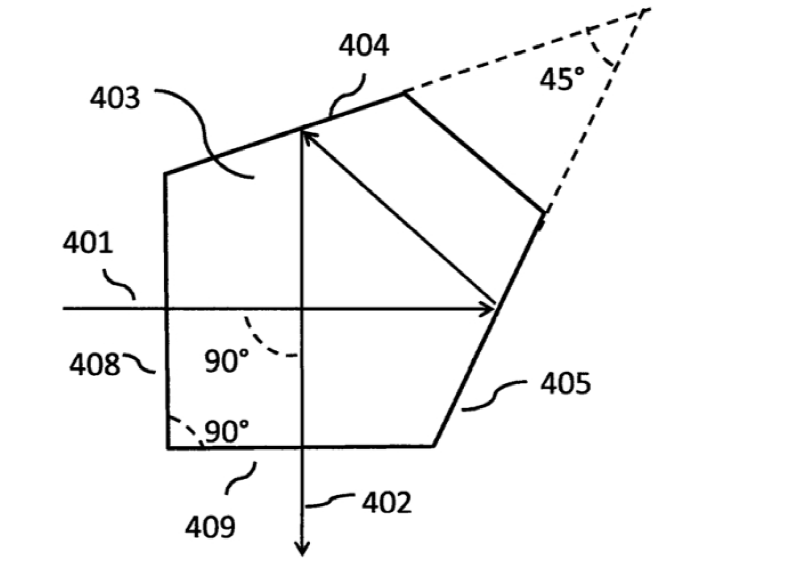

五角棱镜型转向反射镜包含45度夹角的两个反射面，光信号在棱镜内发生两次反射，同时光线进出棱镜的两个面夹角为90度。从光学原理来看，出射光线与入射光线的转向角为两个反射面夹角的两倍（即90度），且这一转向角不受棱镜在第一参考平面内旋转的影响，确保了光路切换的稳定性。

2.双平面反射镜型转向反射镜

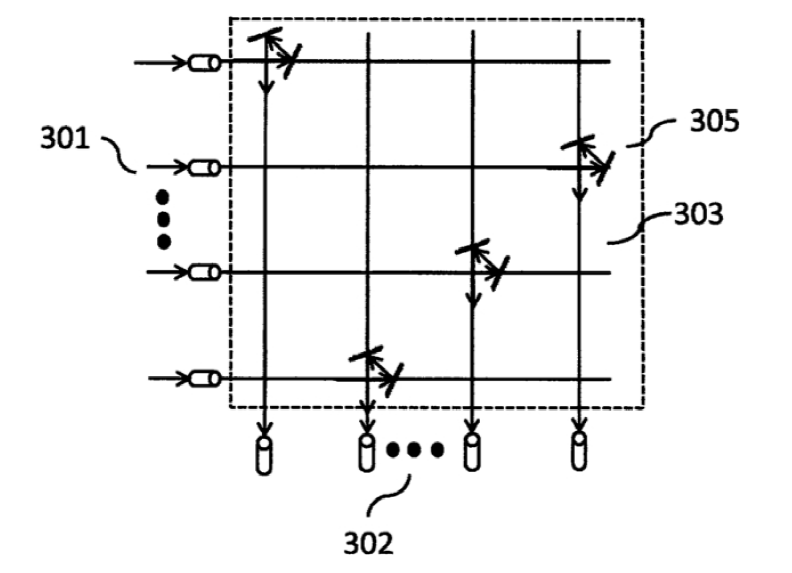

图1b 交叉矩阵光开关，开关单元采用两个平面反射镜

图2b 双平面反射镜型开关单元

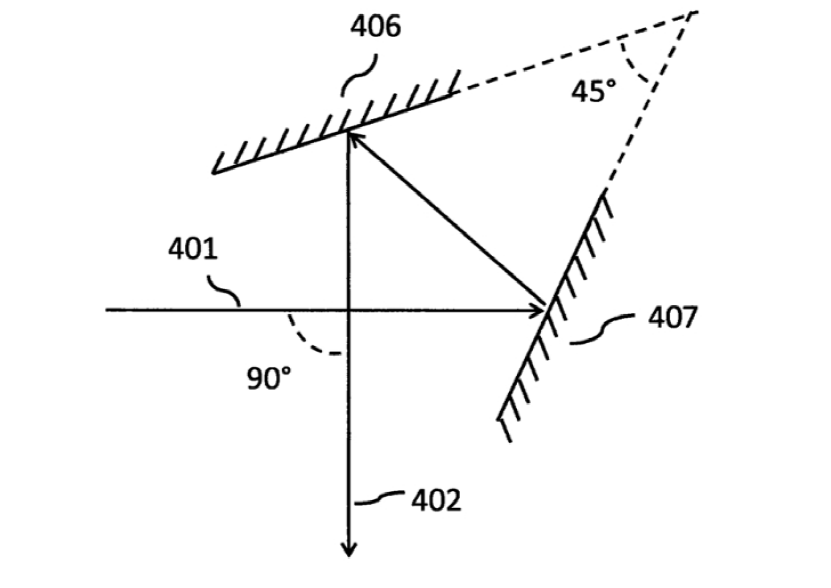

该类型转向反射镜由两块45度夹角的平面反射镜组成，光信号经两次反射后，同样实现90度转向。与五角棱镜型类似，其转向角对两块反射镜在第一参考平面内的整体旋转不敏感，能够有效抵御机械抖动带来的角度误差，提升光路切换的可靠性。

（四）移动机构：精准位移驱动

移动机构与转向反射镜一一对应，核心功能是驱动转向反射镜进行直线平移，实现输出端口的选择。其具体组成包括丝杆、直线位移驱动器和直线位置传感器：

1.      直线位移驱动器：提供动力，驱动转向反射镜在丝杆上做直线运动；

2.      直线位置传感器：采用电阻传感器，通过滑动电阻的阻值变化实时探测转向反射镜的位置，确保位移精度；

3.      丝杆：作为导向结构，保证转向反射镜平移过程的直线度，避免偏移导致的光路偏差。

通过这一组合设计，移动机构能够将转向反射镜精准移动到输入端口与输出端口光信号的交叉位置，为光信号的转向切换提供精准定位。

二、角度对准方案：被动对准与主动对准的双重选择

角度旋转存在三个方向，转向反射镜的“双反射面”设计仅能实现对第一参考平面内旋转的不敏感性，对另外两个方向的旋转仍较为敏感。为解决这一问题，交叉矩阵光开关提供了两种角度对准方案，分别适用于不同应用场景。

（一）被动对准方案：物理接触式精准定位

被动对准方案的核心是“参考平面物理接触”，通过机械结构实现角度校准。

具体设计如下：

转向反射镜的底部设有第二参考平面，该平面包含不共线的三个触点（三点确定一个平面，确保定位精度）。当移动机构将转向反射镜移动到光信号交叉位置时，会同时驱动转向反射镜下移，使第二参考平面的三个触点与基底的第一参考平面产生物理接触。

这一设计通过机械接触的方式，实现了另外两个方向的角度对准。结合转向反射镜本身对第一参考平面内旋转的不敏感性，最终实现了三个方向的被动对准，有效抵御机械抖动误差，确保光路切换的稳定性和可靠性。

（二）主动对准方案：非接触式实时校准

在部分不适合物理接触的应用场景（如高洁净环境、精密仪器集成），交叉矩阵光开关提供主动对准方案，通过“角度调整机构+方向探测器”的组合，实现非接触式实时角度校准。其结构如图3所示。

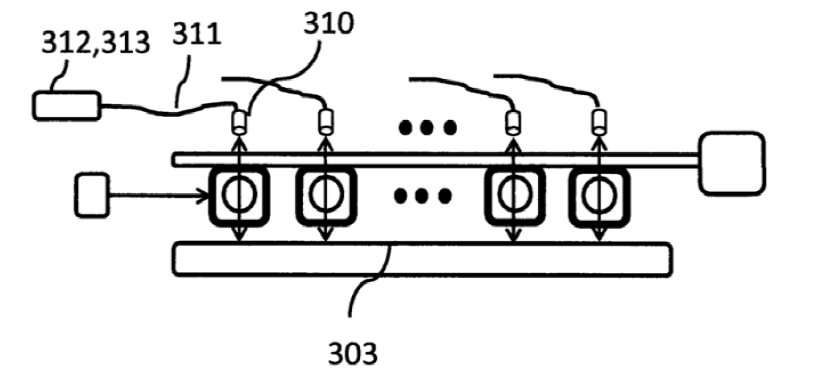

图3 交叉矩阵光开关的第二个实施例

1.核心部件组成

①角度调整机构：采用压电陶瓷或电磁驱动器驱动，可对转向反射镜进行二维角度调节，调节精度高达微米级；

②方向探测器：固定在转向反射镜上，包含激光发射单元、激光接收单元、光纤准直器和连接光纤；

③远端处理模块：包含功分器（分离发射和接收激光信号）、激光发射源和信号接收分析单元。

2. 工作原理

激光发射单元发射的激光经光纤馈入，通过光纤准直器发射到第一参考平面；激光被第一参考平面反射后，由光纤准直器接收并耦合到光纤中，传输至远端的激光接收单元；接收单元通过分析激光光强的变化，判断转向反射镜与第一参考平面的角度关系；将角度偏差信号反馈给角度调整机构，机构实时调整转向反射镜的角度，确保光路始终保持精准对准。

主动对准方案的优势在于无需物理接触，避免了机械磨损带来的精度下降，同时实时校准机制能够应对动态环境中的角度偏移，适用于对稳定性要求极高的高端应用场景。

三、交叉矩阵光开关的技术优势总结

相比传统光开关技术，交叉矩阵光开关通过核心结构创新，实现了四大技术突破：

1.      开关单元数量精简：仅需M个转向反射镜（与输入端口数量相同），远少于MXN型的MXN个单元，降低了设备复杂度和故障率；

2.      机械误差不敏感：转向反射镜的双反射面设计，使其对第一参考平面内的旋转不敏感，被动/主动对准方案抵御另外两个方向的角度偏差；

3.      切换稳定性高：插入损耗小（无额外光反馈回路干扰），光路切换成功率高，满足高精度通信需求；

4.      场景适应性强：两种转向反射镜类型、两种角度对准方案，可适配不同应用场景的需求，灵活度极高。

下一篇文章将结合具体实施案例，详细解析交叉矩阵光开关的实际应用场景、安装调试要点，以及广西科毅光通信科技有限公司的产品优势，为用户提供从技术理解到产品选型的完整参考。
