2025-11-20
在光通信、光纤传感与光学测量等领域，精准的信号延迟控制是保障系统稳定运行的关键。广西科毅光通信科技有限公司深耕光通信器件研发与生产，推出的电控光可调光纤延迟线，基于创新结构设计攻克传统器件光路干涉、损耗不均等痛点，与公司核心产品光开关协同，为多场景信号处理提供高效解决方案。作为光信息处理技术中的关键器件，该产品不仅具备宽范围连续可调延迟特性，更以高稳定性、低损耗优势，成为光通信系统升级的优选组件。
电控光可调光纤延迟线的卓越性能，源于科学合理的结构设计。其整体由盒体、盒盖、输入输出光纤准直器、驱动装置等核心部件组成，各组件协同工作实现精准延迟控制：
1. 主体支撑结构：包含盒体（12）、盒盖（10）、外封管（9）及镀金管（11），为内部器件提供稳定防护环境，保障光学性能不受外部干扰。
2. 核心传动组件：盒体内底部设有直线导轨（6），导轨上的滑块（5）通过丝杆（4）与电机（2）连接，电机驱动丝杆旋转，带动滑块沿导轨平稳移动，实现光程精准调节。
3. 光学核心部件：滑块上装配角锥棱镜（3），输入光纤准直器（7）与输出光纤准直器（8）平行安装于专属安装板，配合光电传感器（13）实现光线精准传输与监测。
4. 精密控制模块：电机配备编码器（1），滑块内设有机械间隙控制螺母（14）及弹簧圈（15），有效消除传动间隙，提升延迟调节精度。

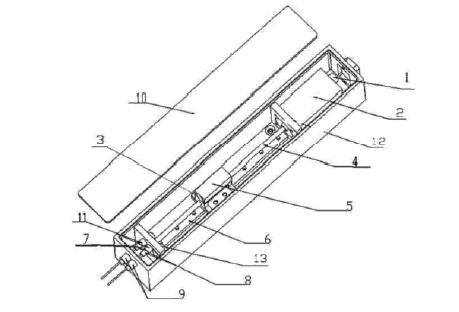

图1 根据本实用新型电控光可调光纤延迟线示意图

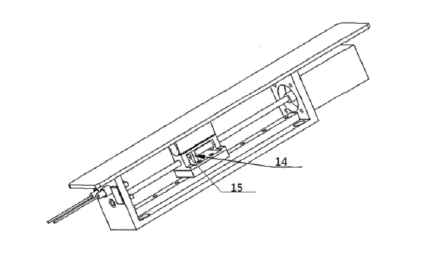

图2 根据本实用新型电控光可调光纤延迟线滑块处安装示意图
图3 根据本实用新型电控光可调光纤延迟线光线通过角锥镜、输出光纤准直器及输入光纤准直器示意图
相较于传统光纤延迟线，本产品通过结构创新与技术优化，呈现三大核心优势：
1. 无干涉光路设计：输入与输出光纤准直器采用平行安装方式，结合角锥棱镜180度全反射光路，彻底解决传统器件光路准直时的光束相互干涉问题，保障信号传输纯度。
2. 宽范围连续可调：支持0~600ps延迟时间连续调节，调节精度高达0.05ps，可满足不同场景下的精准延迟需求，适配从通信编码到雷达信号处理的多样化应用。
3. 低损耗高一致性：采用角锥光路全反射技术，插入损耗＜0.8dB，光程范围内插入损耗一致性＜0.4dB，有效降低信号传输过程中的能量损耗，提升系统整体性能。
4. 稳定可靠传动：机械间隙控制螺母与弹簧圈的组合设计，消除滑块与丝杆间的传动间隙，配合编码器的精准反馈，确保延迟调节的重复性与稳定性。
电控光可调光纤延迟线凭借优异性能，广泛应用于光通信、传感测量、雷达系统等多个领域，与光开关搭配使用可进一步拓展应用边界：
5. 光通信系统：实现信号编码与缓存，配合光开关优化光路切换效率，提升通信网络的灵活性与传输容量，适用于骨干网、数据中心等场景。
6. 光纤传感与光学测量：参与测量信号的采集与传输，为环境监测、工业检测等系统提供精准延迟控制，保障测量数据的准确性。
7. 光控相控阵天线：实现微波信号的精确相位分配与控制，助力雷达、卫星通信等领域的天线系统升级，提升信号定向传输精度。
8. 雷达回波处理：通过精准延迟调节实现回波信号的相关除噪，增强雷达系统对目标的识别能力，适用于国防、航空航天等高端应用。
性能指标 | 具体参数 |
延迟调节范围 | 0~600ps（连续可调） |
延迟调节精度 | 0.05ps |
插入损耗 | ＜0.8dB |
损耗一致性（光程范围内） | ＜0.4dB |
核心光路设计 | 角锥光路全反射 |
传动控制方式 | 电机+丝杆+编码器精准控制 |
广西科毅光通信科技有限公司专注于光通信器件的研发、生产与销售，核心产品涵盖光开关、光纤延迟线、光纤准直器等系列，为全球客户提供定制化光通信解决方案。公司依托专业研发团队与先进生产设备，严格把控产品质量，所有器件均经过严苛测试，确保满足工业级、军工级等不同场景的应用需求。
择合适的光开关是一项需要综合考量技术、性能、成本和供应商实力的工作。希望本指南能为您提供清晰的思路。我们建议您在明确自身需求后，详细对比关键参数，并优先选择像科毅光通信这样技术扎实、质量可靠、服务专业的合作伙伴。
访问广西科毅光通信官网www.coreray.cn浏览我们的光开关产品，或联系我们的销售工程师，获取专属的选型建议和报价！
