在微波光子技术飞速发展的今天，光实时延时技术（OTTD）已成为相控阵雷达、无线通信、光交换等领域的核心支撑技术。广西科毅光通信作为专业光开关生产销售商，依托多年光电子技术积累，成功将磁光开关应用于高精度光实时延时线研发，打造出兼具小体积、高精度、高可靠性的5bit/32态光延时系统，为工程化应用提供了高效解决方案。

一、光实时延时技术的应用价值与行业需求

光实时延时技术的核心价值在于解决传统相控阵技术中的瞬时大带宽制约与波束偏斜问题，让光控相控阵雷达具备更优异的性能。同时，该技术在无线通信技术、光交换技术及高精度同步控制技术中也有着广泛应用前景。

在机载、星载等严苛应用场景中，光延时单元对体积、精度、切换速度、可靠性和重量提出了极高要求。传统光延时方案存在体积庞大、精度不足、切换延迟等痛点，而基于磁光开关的光实时延时线，凭借全固态设计、高速切换等优势，成为满足工程需求的优选方案。

二、核心拓扑结构选型：差分结构的技术优势

基于光开关与延时光纤的动态配置型光纤延时线（FDL），主要有旁路结构和差分结构两种拓扑形式：

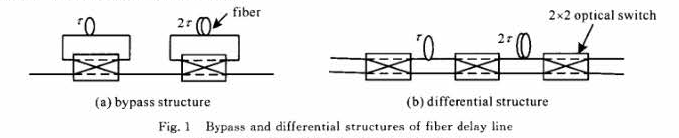

图1 2bit旁路结构和差分结构的光纤延时线

1.两种结构对比分析

1.      旁路结构：结构紧凑，可通过额外光纤补偿误差，但最小延时单元受限，链路损耗较高。

2.      差分结构：上路光纤比下路分别长τ和2τ，通过光开关选择可实现0、τ、2τ、3τ四种延时状态，轻松达成2bit延迟线设计。

2.选型关键依据

由于磁光开关为非互易性器件，不支持光路双向工作，我们最终选定差分结构作为核心实施方案。该结构能最大化发挥光开关的切换性能，确保延时精度与可靠性，为多bit延时系统搭建奠定基础。

三、磁光开关：光延时线的核心性能保障

光开关是光延时单元的核心部件，其性能直接决定延时系统的整体表现。经过对机械光开关、MEMS光开关、液晶光开关等多款产品的综合对比，我们最终选用磁光（MO）开关，核心优势如下：

1.磁光开关的核心特性

3.      全固态技术设计，无机械可动部件，避免振动、磨损带来的可靠性问题。

4.      关键性能优异：切换速度小于15ps，插入损耗小于1dB，串扰优于40dB，工作频率可达3000Hz。

5.      体积紧凑、功耗低，适配机载、星载等空间受限场景。

2.精准控制与驱动方案

磁光开关通过两个控制引脚实现光路切换，输入7V电压、12-15ps脉宽的电脉冲即可完成通道切换，脉冲电流输出能力需至少500mA。借助状态锁存功能，切换后无需持续脉冲保持状态，大幅降低功耗。

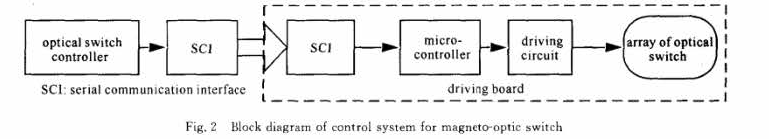

图2 磁光开关阵列逻辑控制与驱动框图

我们设计的磁光开关阵列逻辑控制系统，通过串行通信芯片传输控制信号，经单片机处理后精准驱动目标光开关，多重防护措施与合理布线设计，确保开关切换稳定可靠，避免中间态导致的插损增加。

四、光纤延时线系统的一体化设计与关键工艺

为实现“体积小、精度高、易维护”的设计目标，我们从控制驱动、测试技术、结构设计、光纤连接四大维度进行系统优化：

1.高精度测试技术

采用矢量网络分析仪结合相位变化反推法，测试精度优于ps量级，高效精准测量光纤延时。通过该方法可实时监测延时误差，为系统校准提供数据支撑。

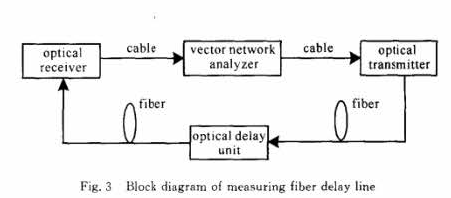

图3 光纤延时线测试系统框图

2.光机电一体化结构设计

采用分层叠放设计，驱动板、光开关阵列及光纤托架分三层布局，借助Pro/Engineer三维建模软件完成整体模装。模块尺寸仅110mm×70mm×32mm，兼顾紧凑性与可维护性，便于多通道扩展与后续升级。

图4  5bit磁光开关光纤延迟线实物图

3.光纤高精度连接工艺

延时精度误差主要源于光纤连接精度，我们通过多台光纤调整机构配合实时测试，实现光纤的高精度对准，大幅降低连接误差对延时性能的影响。

五、系统测试结果与性能优势

我们研发的5bit/32态光实时延时系统，经实测取得优异性能表现，完全满足工程应用要求：

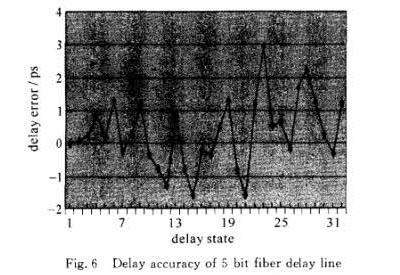

图5  5bit光纤延时线32态延时精度测试图

1.核心性能指标

6.      延时精度：最大延时误差仅2.94ps，平均误差0.85ps，延时步长30ps。

7.      插入损耗：0-40℃工作温度范围内，32种延时状态的插损为0.12-0.88dB，各态一致性优于1dB。

8.      环境适应性：在宽温度范围内保持稳定性能，多单元批量生产时性能指标一致性良好。

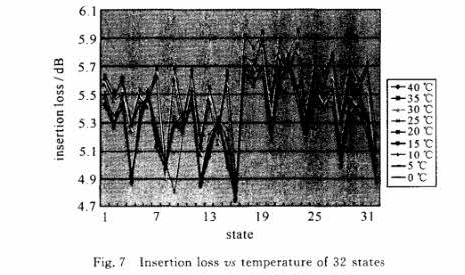

图6 32态光纤延时单元插入损耗随温度变化图

2.5bit延时线结构设计

系统由6只磁光开关组成，首尾为1×2高速磁光开关，中间4只为2×2高速磁光开关，通过精准配置可实现32种不同延时状态，灵活适配不同应用场景的延时需求。

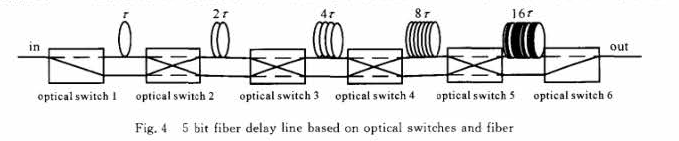

图7 5bit基于磁光开关的光纤延迟线结构-广西科毅光通信

六、工程应用前景与技术拓展

基于磁光开关的高精度光实时延时线，目前已在光控相控阵雷达、宽带无线通信等领域展现出显著应用优势。未来我们将重点提升产品环境适应性，优化光纤抗辐照性能，降低外界磁场对延时精度的影响，进一步拓展应用场景。

广西科毅光通信始终专注于光开关核心技术研发与产品创新，除磁光开关外，还提供机械光开关、MEMS光开关等全系列产品及定制化光延时解决方案。
