保偏光纤的制造工艺直接决定其性能稳定性、成本及量产能力。传统保偏光纤因依赖SAP（应力施加部），存在母材热应力大、易破裂、制造流程复杂等问题，难以满足光开关、数据中心等场景的大规模应用需求。广西科毅光通信科技有限公司（官网：www.coreray.cn）基于新型保偏光纤结构，优化设计了两套高效制造工艺，既解决了传统工艺的痛点，又能保障产品与光开关的适配性，本文将详细解析保偏光纤的制造流程、工艺要点及质量控制措施。
新型保偏光纤制造工艺的核心目标是：在保证产品性能（低连接损耗、稳定保偏性能）的前提下，降低制造难度、提升量产能力，同时确保产品与光开关、标准光纤的适配性。其设计理念主要包括：
1. 材料兼容性优化：选用热膨胀系数差异≤5×10⁻⁷/K的玻璃材质，避免母材一体化过程中因热应力导致的破裂。
2. 结构可制造性提升：采用圆筒对称的母材的母材设计，通过钻孔、插入低折射率部母材的方式形成非对称折射率分布，无需复杂的非圆形加工。
3. 流程简化：合并关键工序，缩短制造周期，降低生产成本，为光开关等设备提供高性价比的配套产品。
第1实施方式制造工艺的核心是先形成保偏光学母材，再附加共通物理包层，适用于单纤芯、多纤芯等多种保偏光纤类型，流程清晰、可控性强。

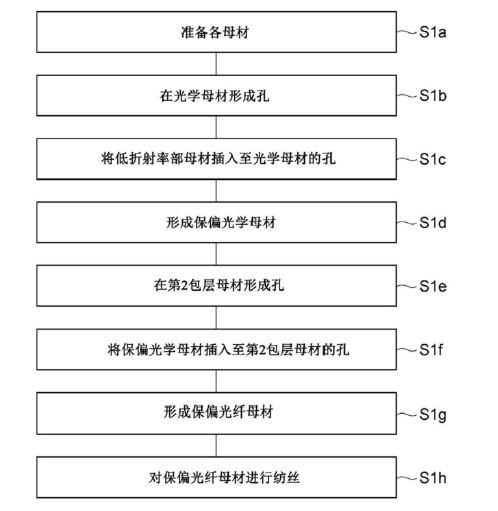

图1 第1实施方式所涉及的制造方法流程图
4. 光学母材：由纤芯部和光学包层部组成，采用圆筒对称结构，纤芯部折射率高于光学包层部，材料为含GeO₂的二氧化硅玻璃（GeO₂含量根据折射率需求调整），热膨胀系数与后续低折射率部母材差异≤5×10⁻⁷/K。
5. 共通物理包层母材（第2包层母材）：采用不含GeO₂的二氧化硅玻璃，外周沿规定轴具有平移对称性（优选圆筒对称），热膨胀系数与光学母材纤芯部差异≤5×10⁻⁷/K，避免一体化时产生热应力。
6. 低折射率部母材：采用含氟或氯的二氧化硅玻璃，折射率低于光学母材纤芯部，圆筒对称结构，外径可根据后续钻孔尺寸调整，热膨胀系数与光学母材差异≤5×10⁻⁷/K。
在光学母材上加工一对圆筒状孔，孔的中心轴与光学母材中心轴平行，且关于光学母材中心轴点对称（图6）：
7. 钻孔位置：孔的一部分位于纤芯部，剩余部分延伸至光学包层部，确保低折射率部插入后能与纤芯有效接触。
8. 尺寸控制：孔的内径与低折射率部母材外径匹配，误差≤±0.1μm，避免插入后产生间隙影响性能。
将低折射率部母材逐根插入光学母材的孔中：
9. 预处理：对低折射率部母材进行外径精磨，确保与孔径的适配性，表面粗糙度Ra≤0.1μm。
10. 插入方式：采用机械辅助插入，确保低折射率部母材中心轴与孔中心轴重合，避免偏心导致的性能不均。
将插入低折射率部母材的光学母材加热一体化：
11. 加热参数：温度控制在1500℃-1600℃，保温时间2-4小时，确保玻璃完全熔融结合。
12. 质量控制：一体化后检查保偏纤芯的结构完整性，低折射率部与纤芯的接触面积≥设计值的95%，无气泡、裂纹等缺陷。
在共通物理包层母材上加工至少一个圆筒状孔，孔的中心轴与包层母材规定轴平行：
13. 钻孔数量：根据保偏光纤的纤芯配置确定，单纤芯产品加工1个孔，多纤芯产品加工对应数量的孔（如8纤芯产品加工8个孔）。
14. 孔径控制：孔径与保偏光学母材外径匹配，误差≤±0.2μm，确保插入后包层的圆度。
将保偏光学母材逐根插入共通物理包层母材的孔中：
15. 定位精度：保偏光学母材中心轴与孔中心轴重合度误差≤±0.1μm，多纤芯配置时，各保偏光学母材的相对位置偏差≤±0.2μm。
将插入保偏光学母材的共通物理包层母材加热一体化：
16. 加热工艺：温度1450℃-1550℃，保温3-5小时，实现包层与保偏光学母材的紧密结合。
17. 残留应力控制：一体化后母材的残留应力绝对值最大值≤100MPa，避免后续纺丝过程中破裂。
将保偏光纤母材加热熔融并延伸纺丝：
18. 纺丝参数：加热温度1600℃-1700℃，延伸速度5-10m/min，光纤外径控制在125μm±2μm（标准规格）。
19. 性能检测：纺丝过程中实时监测光纤的模场扁平率、双折射等参数，确保f=0.05-0.40，双折射≥5×10⁻⁶。
为进一步缩短制造周期，可将共通物理包层母材与保偏光学母材的一体化和纺丝工序合并：

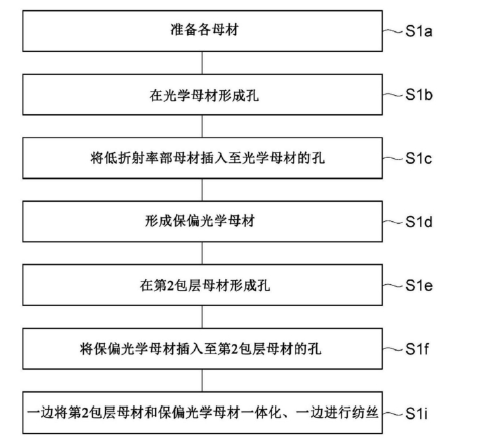

图2 第1实施方式变形例所涉及的制造方法流程图
20. 关键调整：在共通物理包层母材的孔一端封堵后，插入保偏光学母材，直接加热使两者熔融一体化并延伸纺丝（工序S1i）。
21. 优势：减少单独的一体化保温工序，生产效率提升30%以上，适合大批量生产，降低光开关配套产品的供应成本。
第2实施方式制造工艺的核心是先制备包含纤芯部和包层部的基本光纤母材，再在基本母材上钻孔插入低折射率部母材，流程更简洁，尤其适合多纤芯保偏光纤的制造。

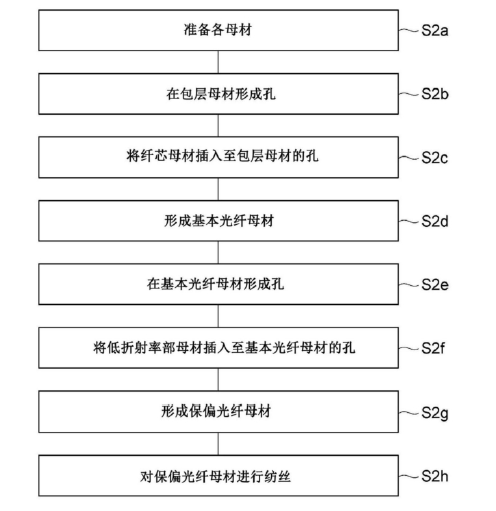

图3 第2实施方式所涉及的制造方法流程图
22. 纤芯母材：采用含GeO₂的二氧化硅玻璃，圆筒对称结构，折射率高于后续包层母材，半径根据最终产品需求调整（3μm-6μm）。
23. 包层母材：包含光学包层部和共通物理包层部，采用不含GeO₂的二氧化硅玻璃，外周沿规定轴具有平移对称性，热膨胀系数与纤芯母材差异≤5×10⁻⁷/K。
24. 低折射率部母材：与第1实施方式相同，采用含氟或氯的二氧化硅玻璃，圆筒对称结构，热膨胀系数与纤芯母材、包层母材差异均≤5×10⁻⁷/K。
在包层母材上加工至少一个圆筒状孔，孔的中心轴与包层母材规定轴平行：
25. 钻孔位置：孔的分布根据保偏纤芯配置确定，多纤芯产品需保证各孔的相对位置精度≤±0.2μm。
26. 孔径控制：孔径与纤芯母材外径匹配，误差≤±0.1μm，确保纤芯母材插入后定位精准。
将纤芯母材逐根插入包层母材的孔中：
27. 定位要求：纤芯母材中心轴与孔中心轴重合度误差≤±0.1μm，多纤芯配置时，各纤芯母材的保偏方向需符合设计要求（如平行、旋转对称）。
将插入纤芯母材的包层母材加热一体化：
28. 加热参数：温度1500℃-1600℃，保温2-4小时，确保纤芯与包层的紧密结合。
29. 质量检测：一体化后基本光纤母材的纤芯位置偏差≤±0.1μm，包层圆度≥95%，无气泡、裂纹等缺陷。
在基本光纤母材的每个纤芯部周围加工一对圆筒状孔：
30. 钻孔位置：孔关于纤芯中心轴点对称，部分位于纤芯部，部分延伸至光学包层部，与第1实施方式的钻孔要求一致。
31. 尺寸精度：孔径与低折射率部母材外径匹配，误差≤±0.1μm，孔的中心轴与纤芯中心轴距离d符合设计要求（0.2≤(d-r40)/r10≤0.6）。
将低折射率部母材逐根插入基本光纤母材的孔中，操作要点与第1实施方式的S1c一致，确保插入后低折射率部与纤芯有效接触。
将插入低折射率部母材的基本光纤母材加热一体化：
32. 加热工艺：温度1450℃-1550℃，保温3-5小时，实现低折射率部与纤芯、包层的紧密结合。
33. 残留应力控制：一体化后母材的残留应力绝对值最大值≤100MPa，保障后续纺丝过程的稳定性。
与第1实施方式的S1h一致，加热熔融保偏光纤母材并延伸纺丝，实时监测光纤性能，确保产品符合光开关适配要求。
将基本光纤母材与低折射率部母材的一体化和纺丝工序合并：

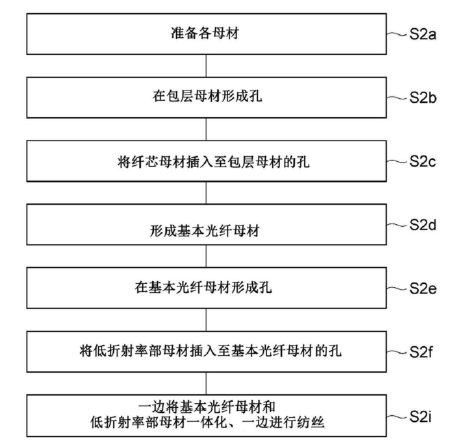

图4：第2实施方式变形例所涉及的制造方法流程图
34. 关键调整：在基本光纤母材的孔一端封堵后，插入低折射率部母材，直接加热使两者熔融一体化并延伸纺丝（工序S2i）。
35. 优势：省略单独的一体化保温工序，生产周期缩短20%-30%，同时减少母材转移过程中的污染风险，提升产品合格率。
36. 玻璃成分优化：纤芯、包层、低折射率部均采用二氧化硅玻璃体系，B₂O₃质量分数≤1%，避免因成分差异导致的热膨胀系数不匹配。
37. 杂质控制：玻璃中OH基含量≤10ppm，氯、氟等掺杂元素的分布均匀性≤±5%，确保折射率分布稳定，提升保偏性能。
38. 钻孔精度：采用激光钻孔技术，孔径误差≤±0.1μm，孔的中心轴平行度误差≤±0.05μm，确保低折射率部与纤芯的定位精度。
39. 纺丝外径控制：采用激光测径仪实时监测，光纤外径误差≤±2μm，包层圆度≥95%，适配光开关的端口连接要求。
40. 在线检测：纺丝过程中实时监测模场扁平率、双折射、偏振串扰等参数，不合格产品实时剔除。
41. 离线检测：对成品光纤进行长度、连接损耗、弯曲损耗等测试，弯曲半径10mm时，弯曲损耗≤0.5dB/m，确保在光开关设备中的布线适应性。
42. 追溯体系：建立每批次产品的材料、工艺、检测数据追溯档案，便于质量问题排查和客户需求响应。
广西科毅光通信科技有限公司凭借多年光开关及光通信组件的生产经验，在保偏光纤制造方面形成了三大核心优势：
43. 工艺成熟：采用第2实施方式变形例工艺，实现边一体化边纺丝，生产效率高，产品合格率≥98%，能满足光开关配套产品的大规模供应需求。
44. 定制化能力强：可根据客户光开关的端口参数、传输距离要求，调整制造工艺参数，定制纤芯配置、性能指标符合需求的保偏光纤。
45. 质量稳定：建立全流程质量控制体系，从材料采购到成品出厂共设置12个检测节点，确保产品的模场扁平率、双折射、连接损耗等参数稳定达标，与光开关的适配性优异。
如需了解保偏光纤的制造工艺细节、产品规格或定制化需求，可访问广西科毅官方网站（www.coreray.cn）咨询，我们将为您提供专业的技术支持和高性价比的产品解决方案。
