2025-11-24
随着 5G、云计算技术的快速发展,数据中心光通信网络对信号传输的稳定性和精准性要求日益提高。保偏光纤作为光开关、硅光子波导等核心设备的关键连接部件,其技术性能直接影响整个通信系统的运行效率。传统保偏光纤存在制造难度大、与标准光纤连接损耗高、量产成本高等问题,难以满足数据中心短距离(10cm-10m)高密度传输的需求。广西科毅光通信科技有限公司(官网:www.coreray.cn)深耕光通信领域多年,结合行业前沿技术,推出适配光开关设备的高性价比保偏光纤解决方案,本文将从结构设计、核心参数、配置方式等维度,全面解析保偏光纤的技术要点。
保偏光纤的核心功能是保持光信号的偏振状态,其结构设计直接决定保偏性能、连接损耗及制造可行性。与传统含应力施加部(SAP)的保偏光纤不同,新型保偏光纤采用 “纤芯 + 低折射率部 + 双层包层” 的创新结构,既解决了传统产品的制造痛点,又提升了与光开关、标准单模光纤的适配性。
新型保偏光纤的剖面结构主要包含三大核心部分:

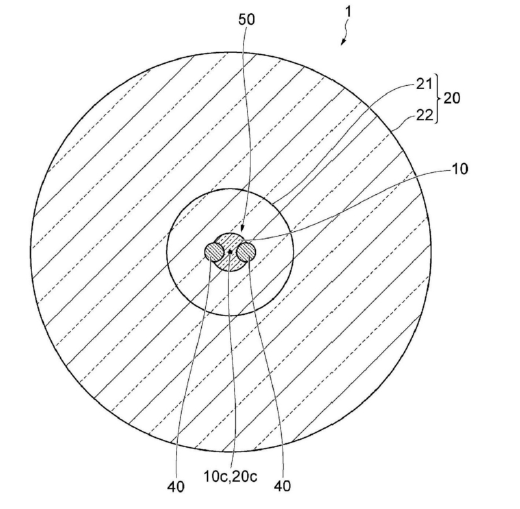

图1 实施方式所涉及的保偏光纤的剖视图
1. 保偏纤芯:由玻璃材质的纤芯和一对低折射率部组成,低折射率部的折射率低于纤芯,且关于纤芯中心轴点对称配置。除与低折射率部相接的部分外,纤芯外周为圆形(椭圆率≤5%),这一设计大幅降低了与标准光纤的连接损耗,尤其适配光开关的端口连接需求。
2. 光学包层(第 1 包层):包围保偏纤芯,折射率低于纤芯,起到限制光信号传输的作用,其半径与纤芯半径的比值控制在 2.5-3.7 之间,确保光信号的有效束缚。
3. 共通物理包层(第 2 包层):包围光学包层,采用与纤芯热膨胀系数差异≤5×10⁻⁷/K 的玻璃材质,避免制造过程中因热应力导致的母材破裂,外周为圆形,便于后续布线和光开关设备集成。
相比传统保偏光纤,新型保偏光纤的结构创新主要体现在以下方面:

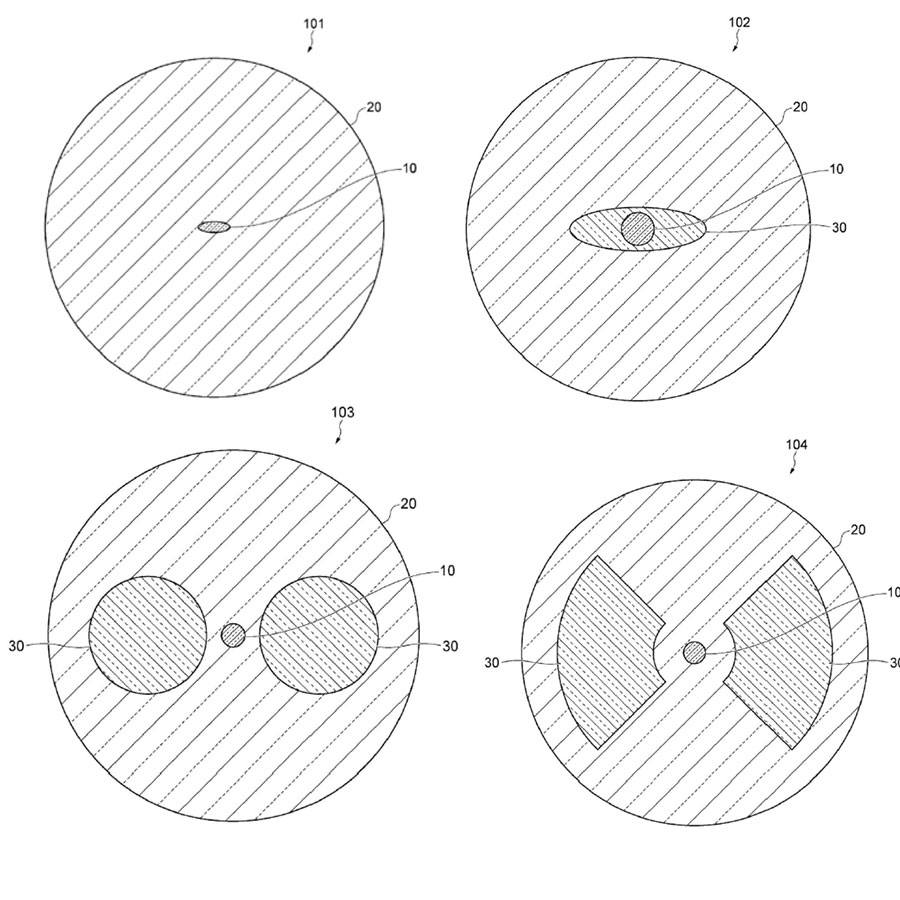

图2 传统保偏光纤的剖视图
4. 无 SAP 设计:摒弃传统依赖 SAP(应力施加部)产生双折射的方式,通过低折射率部与纤芯的折射率差异形成非对称折射率分布,避免了 SAP 与包层热膨胀系数差异过大导致的母材破裂问题,制造难度显著降低。
5. 低折射率部优化:低折射率部为圆形(椭圆率≤5%),部分嵌入纤芯、部分延伸至光学包层,其半径与纤芯半径的比值为 0.8-2.0,既保证了双折射强度,又不破坏纤芯的圆形轮廓。

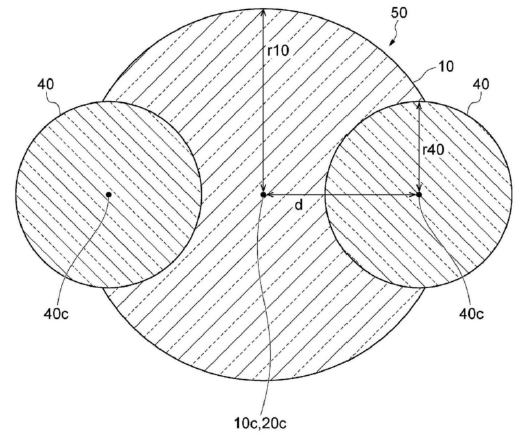

图3 保偏光纤的局部放大剖视图
6. 材料兼容性提升:纤芯、包层、低折射率部均采用二氧化硅玻璃体系,B₂O₃质量分数≤1%,热膨胀系数差异控制在 5×10⁻⁷/K 以下,进一步降低制造过程中的残留应力(最大值≤100MPa),提升产品合格率。
保偏光纤的性能直接影响光开关与硅光子波导、激光光源之间的信号传输质量,核心性能参数主要包括模场扁平率、双折射、偏振串扰、连接损耗等,各参数需满足数据中心短距离传输的特定要求。
模场扁平率是衡量保偏光纤与标准高斯光束适配性的关键参数,定义为 X 轴与 Y 轴方向 D4σ 光束宽度的比值相关函数(公式 1)。其取值范围直接影响光开关端口的耦合效率:
7. 取值要求:在 850nm-1625nm 波长范围内,f=0.05-0.40。f≥0.05 可保证双折射≥1×10⁻⁵,满足保偏需求;f≤0.40 可将高斯光束耦合损耗控制在 0.35dB 以下,若 f≤0.25,耦合损耗可降至 0.1dB 以下,完全适配光开关的低损耗连接要求。
8. 实际意义:模场扁平率的优化的优化,使保偏光纤既能保持偏振状态,又能与光开关、标准单模光纤实现高效耦合,避免信号传输过程中的能量损耗。
双折射是保偏光纤的核心性能指标,指两个正交偏振模式的有效折射率差,直接决定偏振保持能力:
9. 取值范围:在 850nm-1625nm 波长范围内,双折射为 5×10⁻⁶-5×10⁻⁵,优选 1×10⁻⁵-3×10⁻⁵,可满足数据中心 10cm-10m 短距离传输的偏振保持需求。
10. 与光开关的适配性:稳定的双折射性能确保光信号经过光开关切换后,偏振状态不会发生显著变化,提升通信系统的信号完整性。
偏振串扰是衡量偏振模式耦合程度的参数,偏振模式损耗则是因偏振耦合导致的信号损耗,两者存在明确对应关系:

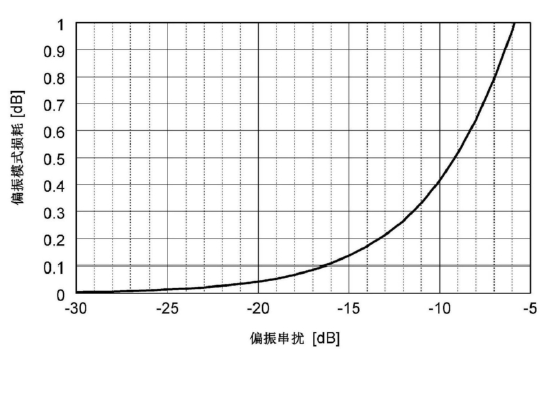

图4 偏振串扰和偏振模式损耗之间的关系曲线图
11. 偏振串扰要求:对于 10cm-10m 长度的保偏光纤,在 850nm-1625nm 波长范围内,偏振串扰≥-26.4dB(对应偏振模式损耗≤0.01dB),若需偏振模式损耗≤0.75dB,偏振串扰需≤-7.2dB。
12. 实际应用价值:合理控制偏振串扰,可在保证光开关与保偏光纤适配性的同时,降低制造难度和成本,避免过度设计导致的资源浪费。
连接损耗是保偏光纤与光开关、标准光纤连接时的关键指标,主要由模场直径不匹配导致:
13. 模场平均直径(MFDavg):在 1310nm 波长下,MFDavg=3μm-12μm,优选 8.2μm-9.6μm,与标准单模光纤的 MFD(约 9μm)高度匹配,连接损耗可控制在 0.35dB 以下。
14. 优化设计:通过调整纤芯半径(3μm-6μm)、相对折射率差(Δ10-Δ40=0.5%-2.0%)等参数,实现连接损耗与保偏性能的平衡,满足光开关设备的低损耗连接需求。
根据光开关、数据中心光通信网络的不同需求,保偏光纤的保偏纤芯可采用单纤芯或多纤芯配置,多纤芯配置还可通过不同的排列方式适配多样化的应用场景。
单纤芯配置即保偏光纤中仅包含一个保偏纤芯,纤芯中心轴与包层中心轴重合(图 1),适用于光开关单端口连接、点对点短距离传输场景:

图1 实施方式所涉及的保偏光纤的剖视图
15. 优势:结构简单、制造难度低、成本可控,与光开关的单个端口连接时耦合效率高,信号传输稳定。
16. 典型参数:纤芯半径 r10=3.5μm-4.0μm,光学包层半径 r21=8.75μm-14.4μm,低折射率部与纤芯中心轴距离 d=4.2μm-6.4μm,双折射约 1×10⁻⁵-2×10⁻⁵,连接损耗≤0.35dB。
多纤芯配置即保偏光纤中包含多个保偏纤芯,适用于光开关多端口、高密度光传输场景,其排列方式需根据应用需求设计,主要有以下几种类型:

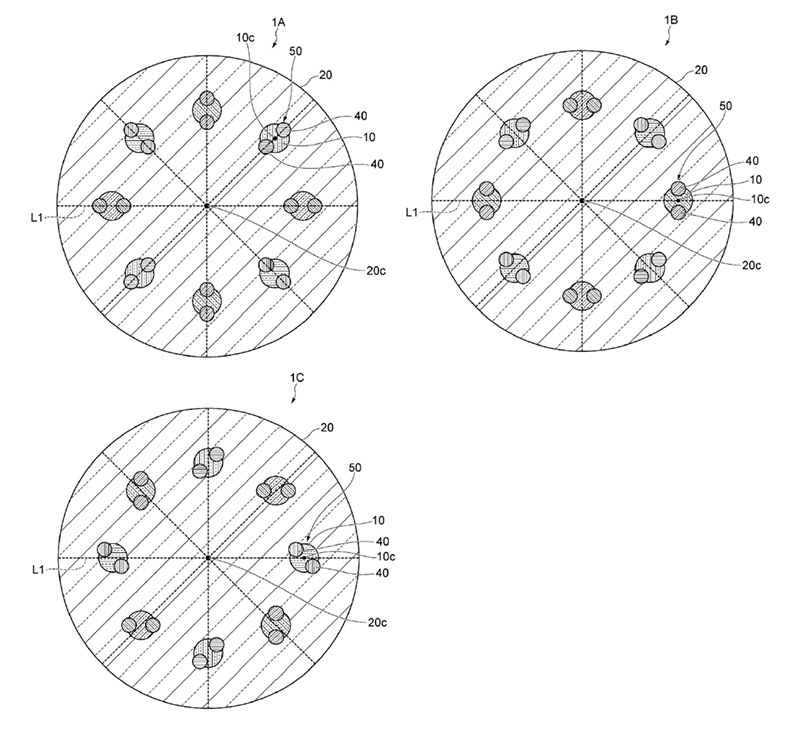

17. 旋转对称配置(图5a):多个保偏纤芯关于包层中心轴具有 2 次以上旋转对称性(如 8 次对称、4 次对称),适配具有旋转对称光栅耦合器的光开关设备,便于批量耦合。

图5a 多纤芯保偏光纤的剖视图

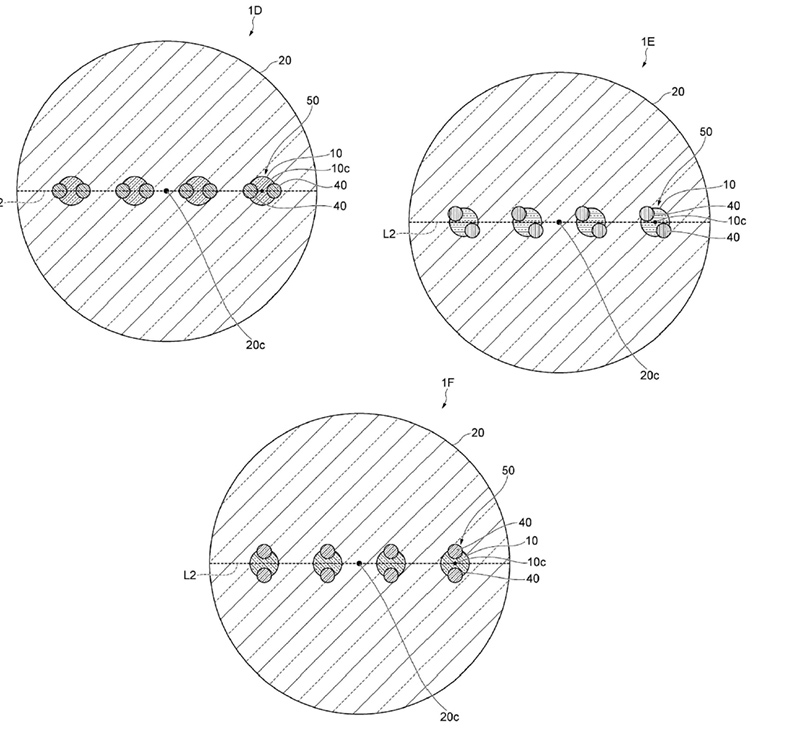

18. 平行排列配置(图5b):多个保偏纤芯的保偏方向彼此平行,排列成一列或多列,适用于光开关多端口平行连接场景,可提升设备集成度。

图5b 多纤芯保偏光纤的剖视图

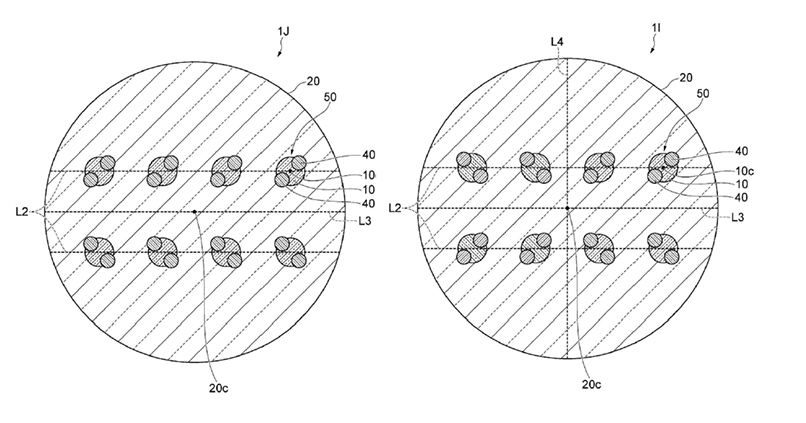

19. 线对称配置(图5c):多个保偏纤芯关于经过包层中心轴的直线呈线对称分布,适配线对称布局的光通信系统,确保各端口信号传输一致性。

图5c 多纤芯保偏光纤的剖视图
不同配置的保偏光纤需与光开关的端口结构、偏振要求相匹配:
20. 单纤芯保偏光纤:适配单端口光开关,通过低损耗连接确保信号切换后的偏振稳定性。
21. 多纤芯保偏光纤:适配多端口光开关,通过旋转对称、平行排列等配置,实现光开关与硅光子波导的高效批量耦合,提升系统传输容量。
广西科毅光通信科技有限公司作为专业的光开关及光通信组件供应商,基于上述保偏光纤技术,推出针对性的产品适配方案,满足数据中心、光通信设备等场景的应用需求:
22. 定制化设计:可根据客户光开关的端口参数、传输距离要求,调整保偏光纤的纤芯半径、模场扁平率、保偏纤芯配置等参数,实现精准适配。
23. 低损耗集成:保偏光纤与广西科毅光开关产品的连接损耗≤0.35dB,偏振串扰≤-10.8dB(对应偏振模式损耗≤0.35dB),确保信号传输的稳定性和完整性。
24. 量产保障:采用优化的制造工艺,解决传统保偏光纤母材易破裂、合格率低的问题,可实现大批量稳定供货,满足数据中心大规模部署需求。
如需了解更多保偏光纤与光开关的适配细节,或获取定制化解决方案,可访问广西科毅官方网站(www.coreray.cn)咨询,我们将为您提供专业的技术支持和产品服务。
择合适的光开关是一项需要综合考量技术、性能、成本和供应商实力的工作。希望本指南能为您提供清晰的思路。我们建议您在明确自身需求后,详细对比关键参数,并优先选择像科毅光通信这样技术扎实、质量可靠、服务专业的合作伙伴。
访问广西科毅光通信官网www.coreray.cn浏览我们的光开关产品,或联系我们的销售工程师,获取专属的选型建议和报价!
