2025-11-26
在全光通信网络的终端接入、设备测试、多路监控等场景中,常常需要实现“单路输入、多路输出”或“多路输入、单路输出”的光链路切换需求。1×N MEMS光开关作为MEMS光开关家族中的基础核心产品,凭借其结构简洁、控制简单、性能可靠等优势,成为满足这类需求的首选器件。
广西科毅光通信科技有限公司(官网:www.coreray.cn)研发的1×N MEMS光开关系列产品,已广泛应用于光纤路由选择、器件测试、光网络自愈保护等场景,其插入损耗≤2.0dB、切换时间≤15ms的高性能指标,赢得了行业客户的广泛认可。本文将从功能定位、内部结构、工作原理、技术难点及解决方案等维度,对1×N MEMS光开关进行深度解析,助力客户全面了解产品特性与应用价值。
1×N MEMS光开关是一种在自由空间中实现光链路切换的器件,其核心功能是将输入光信号从一个光路通道,精准切换至多个输出通道中的任意一个,或实现多个输入通道向一个输出通道的切换(即N×1模式)。这种“一对多”或“多对一”的传输特性,使其能够满足光信号的逻辑操作与物理倒换需求,在光通信网络中具有不可替代的应用价值。
1. 无阻塞切换:支持输入光信号向任意输出端口的无阻塞切换,切换过程中无信号中断,保障光传输的连续性;
2. 宽波段兼容:适配1270~1650nm全波段单模光信号,可满足不同波长光传输的需求;
3. 高可靠性:采用微机械结构与气密性封装,机械磨损小,使用寿命超过10⁹次,保障长期稳定运行;
4. 控制灵活:通过电信号精准控制镜片偏转,支持远程控制与自动切换,适配智能化运维需求。
1. 器件测试系统:在光模块、光纤等器件的生产测试中,通过1×N MEMS光开关实现单台测试仪器对多台被测器件的依次测试,大幅提升测试效率,降低测试成本;
2. 光网络自愈保护:在光纤链路中部署1×N MEMS光开关,当主用链路出现故障时,可快速将光信号切换至备用链路,实现网络自愈,保障通信不中断;
3. 多路监控系统:在安防监控、环境监测等场景中,通过1×N MEMS光开关实现单路监控设备对多路光纤传感信号的轮流采集与监控,简化系统结构;
4. 光纤路由选择:在数据中心、机房等场景中,通过1×N MEMS光开关实现光信号的灵活路由分配,满足不同设备之间的光互连需求。
1×N MEMS光开关的内部结构虽不复杂,但各组件的精度要求极高,其核心由晶体管外形封装、微型镜片、光纤准直器阵列、控制管脚、尾纤等部分组成。
以下是各组件的详细解析及整体结构示意图:
1.晶体管外形封装:采用金属化封装工艺,具备高可靠性、小体积、气密性强、寄生参数小等特点。封装的核心作用是保护内部精密元器件(如微型镜片、准直器)免受灰尘、湿气、振动等外部环境的影响,确保器件长期稳定运行。广西科毅在封装工艺中采用了激光焊接技术,进一步提升了封装的气密性与结构强度;
2.微型镜片:核心功能部件,采用单体晶硅材质制成,重量约30g、直径约1mm。镜片表面经过高精度抛光处理,反射率高达99.9%以上,确保光信号的低损耗反射。微型镜片配备两个转动轴,可实现X轴(±4.5°)与Y轴(±2.5°)两个方向的偏转,通过不同的偏转角度实现光信号向不同输出端口的反射;
3.光纤准直器阵列:由一根输入光纤与N根输出光纤组成(N为输出端口数,最大支持64)。准直器的核心作用是将输入光纤中的发散光信号准直为平行光,投射至微型镜片,同时将镜片反射后的平行光耦合至输出光纤,减少光信号在传输过程中的发散损耗。广西科毅的准直器阵列采用了高精度光纤定位技术,光纤间距误差控制在±1μm以内,有效提升了光耦合效率;
4.控制管脚:封装后对外伸出三根控制引脚,分别为信号地引脚、驱动信号引脚A、驱动信号引脚B。驱动信号引脚接收外部驱动电路的电信号,通过静电引力控制微型镜片的偏转角度,信号地引脚保障控制信号的稳定传输;
5.尾纤:与光纤准直器阵列连接,用于实现光开关与外部设备的光纤连接,尾纤类型可根据客户需求选择单模、多模或不同长度规格。

图1 1×N MEMS光开关内部结构图
1×N MEMS光开关的核心工作原理是通过控制微型镜片的偏转角度,改变输入光信号的反射方向,从而实现光信号向不同输出端口的切换。
其完整的工作流程与光路切换机制如下:
1. 光信号输入阶段:外部光信号通过输入尾纤进入光纤准直器阵列中的输入光纤,准直器将发散的光信号准直为平行光束,投射至微型镜片的中心区域;
2. 镜片偏转控制阶段:外部驱动电路通过控制管脚向微型镜片施加特定的静电引力——根据预设的输出端口需求,驱动电路输出不同的电压信号,使微型镜片绕X轴或Y轴偏转至对应角度(偏转角度精度可达±0.01°);
3. 光信号反射阶段:平行光束经微型镜片反射后,方向发生改变,反射光束的方向由镜片偏转角度决定;
4. 光信号输出阶段:反射后的平行光束被光纤准直器阵列中对应的输出光纤耦合接收,再通过输出尾纤传输至外部设备,完成光路切换。

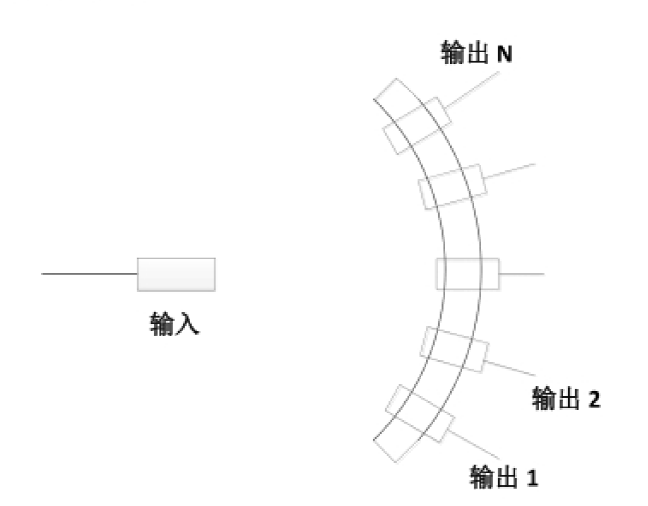

图2 1×N MEMS光开关原理功能图
1×N MEMS光开关采用静电驱动方式控制微型镜片偏转,相比电磁驱动,具有以下优势:
1. 功耗低:静电驱动无需线圈等元件,功耗仅为微瓦级,适合低功耗场景应用;
2. 响应速度快:静电引力的建立与消失速度快,使镜片偏转的响应时间缩短至毫秒级(广西科毅产品切换时间≤15ms);
3. 结构简单:驱动电路无需复杂的线圈绕制,便于集成化设计,缩小产品体积;
4. 稳定性高:静电驱动的作用力稳定,不受外部磁场干扰,保障镜片偏转角度的精准性。
虽然1×N MEMS光开关的结构原理简洁,但要实现多端口、低插入损耗、高稳定性的产品特性,仍面临多个技术难点。
以下是行业共性技术难点及广西科毅的针对性解决方案:
1×N MEMS光开关的最大插入损耗通常发生在离轴距离最远的端口,该端口受离轴像差的影响最大。
根据光学原理,准直光斑半径ωc的计算公式为:

其中,λ为光信号波长,f为准直透镜的焦距,ω₀为光纤中的光斑半径。为保证覆盖99%的准直光斑能量,要求微型镜片直径Φ>3ωc。但镜片直径Φ与最大偏转角度θmax存在相互制约关系:镜面直径越大,最大偏角θmax=Δmax/f(Δmax为最大离轴距离)越小,进而限制端口数N的提升。
1. 优化光纤排列方式:将传统的单行光纤排列改为多行排列,在相同镜片直径下,可大幅增加输出端口数——单行排列仅需单轴镜片,端口数较少;多行排列需双轴镜片,但端口数可提升至64个,且通过精准的光纤间距设计,降低离轴像差;
2. 选用非球面准直透镜:相比传统的C-Lens透镜,非球面透镜的像差更小,可在缩短焦距f的同时,减少光斑发散,既保证了端口数扩展,又控制了插入损耗(≤2.0dB,N≤64);
3. 微型镜片工艺优化:采用高精度抛光与蚀刻工艺,提升镜片表面平整度,减少反射损耗,同时优化镜片尺寸设计,在保证光斑覆盖的前提下,最大化偏转角度。
典型单模光纤的包层直径为125μm,若采用化学腐蚀工艺减小光纤直径(腐蚀后直径60~80μm),虽可增加端口数,但腐蚀工艺控制难度大,且会增加多纤插针的生产成本。
1. 采用高精度光纤定位技术:无需腐蚀光纤,通过精密机械加工实现光纤的高密度排列,在125μm光纤直径下,实现64端口的高密度集成;
2. 优化准直器阵列设计:通过缩短准直器与镜片的距离,减少光斑发散对光纤间距的要求,在不减小光纤直径的前提下,提升端口密度;
3. 自主研发多纤插针:采用一体化成型工艺,提升插针的光纤定位精度,降低插损,同时控制生产成本,避免腐蚀工艺带来的质量风险。
微型镜片的偏转角度直接决定光信号的反射方向,若角度控制精度不足,会导致光信号无法准确耦合至输出光纤,增加插入损耗或导致切换失败。
1. 驱动电路优化:采用高分辨率的DAC(数模转换器)设计驱动电路,将电压控制精度提升至毫伏级,实现镜片偏转角度的精准调节;
2. 闭环反馈控制:在镜片上集成微型角度传感器,实时监测镜片偏转角度,并将信号反馈至驱动电路,形成闭环控制,补偿角度偏差,确保偏转精度;
3. 工艺校准:每台产品出厂前,通过专用校准设备对每个输出端口对应的镜片角度进行逐一校准,存储校准参数,确保批量生产的一致性。
MEMS光开关的内部为精密元器件,灰尘、湿气、温度变化等环境因素会影响产品性能——例如灰尘会导致光信号散射,增加插入损耗;温度变化会导致镜片、光纤的热胀冷缩,影响光路对准精度。
1. 气密性封装工艺:采用晶体管外形金属化封装,结合激光焊接技术,实现IP67级防水防尘,有效隔离外部灰尘与湿气;
2. 温度补偿设计:在驱动电路中加入温度传感器,实时监测环境温度,通过算法补偿温度变化导致的镜片角度偏移,确保宽温环境(-40℃~85℃)下的性能稳定;
3. 抗振动设计:在封装内部加入缓冲结构,提升产品的抗振动能力,满足户外基站、车载通信等严苛场景的应用需求。
性能指标是评价1×N MEMS光开关产品质量的核心依据,广西科毅的1×N MEMS光开关产品通过上述技术优化,关键性能指标达到行业领先水平,具体参数如下表所示:
参数 | 单位 | 规格 | 指标说明 |
工作波长 | nm | 1270~1650(单模) | 覆盖O、E、S、C、L全波段,适配不同光通信场景的波长需求 |
插入损耗 | dB | ≤2.0(N≤64) | 插入损耗越小,光信号传输效率越高,离轴最远端口的插入损耗仍控制在2.0dB以内 |
切换时间 | ms | ≤15 | 从接收切换指令到光信号稳定输出的时间,毫秒级响应满足快速切换需求 |
重复性 | dB | ≤±0.05 | 多次切换至同一端口的插入损耗偏差,偏差越小,稳定性越高 |
偏振相关损耗 | dB | ≤0.2 | 不同偏振态光信号的插入损耗差异,差异越小,偏振适应性越强 |
回波损耗 | dB | ≥45 | 光信号反射回输入端口的损耗,回波损耗越大,对输入设备的干扰越小 |
最大光功率 | mW | 500 | 可承受的最大输入光功率,500mW的功率容量满足绝大多数场景需求 |
寿命 | 次 | >10⁹ | 机械结构的疲劳寿命,超过10亿次切换,保障长期稳定运行 |
在选择1×N MEMS光开关产品时,客户应重点关注端口数、插入损耗、切换时间、环境适应性等核心指标,同时结合自身应用场景选择合适的封装形式、尾纤类型等。
广西科毅的1×N MEMS光开关产品,通过核心技术突破与工艺优化,在性能、稳定性、定制化能力等方面具备显著优势:
1. 性能领先:插入损耗低、切换速度快、重复性好,关键指标达到行业先进水平;
2. 可靠性高:采用气密性封装与温度补偿设计,适应宽温、多尘、振动等复杂环境;
3. 端口灵活:支持N=1~64的端口定制,满足不同场景的容量需求;
4. 服务完善:提供技术咨询、方案设计、产品定制、售后维护等全流程服务,保障客户应用无忧。
择合适的光开关是一项需要综合考量技术、性能、成本和供应商实力的工作。希望本指南能为您提供清晰的思路。我们建议您在明确自身需求后,详细对比关键参数,并优先选择像科毅光通信这样技术扎实、质量可靠、服务专业的合作伙伴。
访问广西科毅光通信官网www.coreray.cn浏览我们的光开关产品,或联系我们的销售工程师,获取专属的选型建议和报价!
