大容量光交换需求下，M×N MEMS光开关的技术创新与应用

随着数据中心算力密度的持续提升、5G基站的广泛部署以及骨干光网络的扩容升级，光通信网络对“多路输入、多路输出”的大容量光交换需求日益迫切。M×N MEMS光开关作为能够实现无阻塞全交换的核心器件，凭借其大容量、高集成度、低损耗的优势，成为满足这类需求的关键支撑。

广西科毅光通信科技有限公司（官网：www.coreray.cn）深耕M×N MEMS光开关领域多年，研发的MXN系列产品（M≤N≤64）支持多路输入与多路输出的全交换，插入损耗≤4.0dB，切换时间＜20ms，已成功应用于大型数据中心、骨干光网络、智能光配系统等场景。本文将从结构分类、工作原理、级联方案、性能指标、应用场景等维度，全面解析M×N MEMS光开关的技术特性与核心价值。

一、M×N MEMS光开关的核心功能与分类

M×N MEMS光开关是一种具有多路输入（M路）和多路输出（N路）的无阻塞光交换模块，其核心功能是实现任意输入端口的光信号向任意输出端口的灵活切换，即“全交换”功能。这种功能特性使其能够满足大容量光网络中，光链路动态调度、负载均衡、故障倒换等需求。

根据内部微型镜片阵列的分布与工作方式，MXNMEMS光开关主要分为三大类：

1.      二维MXNMEMS光开关：微型镜片在二维平面网格空间排成矩形阵列，通过控制镜片偏转实现光路切换；

2.      三维MXNMEMS光开关：两组微型镜片阵列在自由空间中立体分布，镜片可沿两轴任意角度旋转，实现大容量全交换；

3.      级联式MXNMEMS光开关：由M+N个1XNMEMS光开关级联组成，通过多级切换实现全交换功能。

以下是三类结构的核心特性对比：

二、二维M×N MEMS光开关：结构与工作原理

二维M×N MEMS光开关是最早实现商业化应用的M×N类型，其内部结构由M+N个MEMS微型镜片组装成矩形阵列，镜片分布在二维平面网格空间中。

（一）内部结构示意图

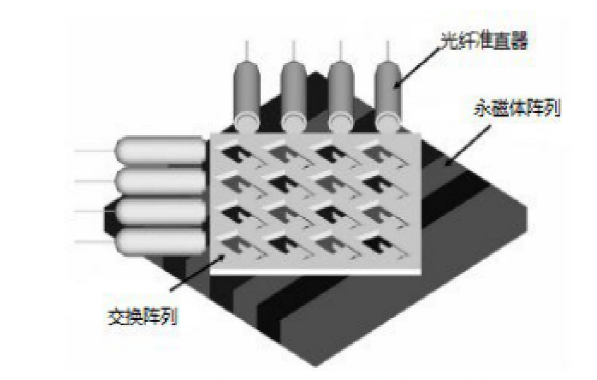

 图1 二维M×N MEMS光开关示意图

（二）核心组件解析

1.      光纤准直器阵列：分为输入准直器阵列（M路）和输出准直器阵列（N路），分别负责输入光信号的准直投射与输出光信号的耦合接收；

2.      微型镜片阵列：M+N个微型镜片排成矩形阵列，每个镜片对应一个输入或输出端口，镜片可沿单轴或双轴偏转，实现光信号的反射切换；

3.      永磁体阵列：提供稳定的磁场环境，辅助微型镜片的偏转控制，提升偏转角度的稳定性；

4.      驱动控制电路：通过静电或电磁驱动方式，精准控制每个微型镜片的偏转角度，实现光路的精准切换。

（三）工作原理

二维MXNMEMS光开关的工作流程如下：

1.      输入光信号经输入准直器阵列准直后，投射至对应的输入侧微型镜片；

2.      驱动电路控制输入侧镜片偏转，将光信号反射至输出侧对应的微型镜片；

3.      驱动电路控制输出侧镜片偏转，将光信号反射至目标输出准直器；

4.      输出准直器将光信号耦合至输出光纤，完成光路切换。

例如，当需要将输入端口1的光信号切换至输出端口3时，驱动电路控制输入侧镜片1偏转至特定角度，将光信号反射至输出侧镜片3，再控制输出侧镜片3偏转，将光信号耦合至输出端口3。

（四）技术特点与局限性

二维MXNMEMS光开关的核心优势是控制逻辑简单——每个输入端口对应一个输入侧镜片，每个输出端口对应一个输出侧镜片，控制指令清晰，易于实现；同时，结构相对简单，生产成本较低。

但其局限性也较为明显：随着端口数的增加，镜片阵列的规模扩大，光路间隔长度不均匀，导致不同端口的插入损耗差异较大（一致性差）；此外，二维平面的空间限制使得端口数难以突破64，无法满足超大规模容量需求。

三、三维M×N MEMS光开关：技术突破与挑战

三维MXNMEMS光开关是为解决二维结构端口扩展受限、插入损耗一致性差等问题而研发的高性能结构，其核心创新在于将两组微型镜片阵列在自由空间中立体布置，每个镜片均可沿X轴和Y轴任意角度旋转，实现更灵活、更大容量的光交换。

（一）内部结构示意图

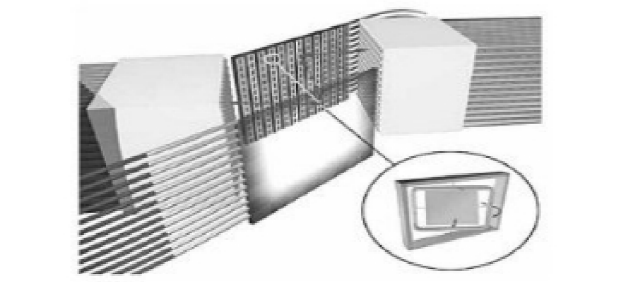

图2 三维MXNMEMS光开关示意图

（二）核心技术突破

1.      立体阵列设计：两组镜片阵列分别为“输入侧偏转阵列”和“输出侧偏转阵列”，光信号需经过两次反射实现切换——输入侧阵列控制光信号的水平方向偏转，输出侧阵列控制光信号的垂直方向偏转，通过两次偏转的组合，实现任意输入端口到任意输出端口的切换；

2.      全角度旋转镜片：每个微型镜片均可沿两轴实现±4.5°范围内的任意角度旋转，相比二维结构的单轴偏转，灵活性大幅提升；

3.      高精度对准技术：通过激光对准与校准工艺，确保两组镜片阵列的位置精度误差≤1μm，保障光信号的高效耦合。

（三）工作原理

三维M×N MEMS光开关的工作流程如下：

1.      输入光信号经输入准直器准直后，投射至输入侧镜片阵列中的对应镜片；

2.      驱动电路控制输入侧镜片旋转至特定角度，将光信号反射至输出侧镜片阵列中的目标镜片（水平方向定位）；

3.      驱动电路控制输出侧镜片旋转至特定角度，将光信号反射至目标输出准直器（垂直方向定位）；

4.      输出准直器将光信号耦合至输出光纤，完成全交换。

（四）技术优势与挑战

三维M×N MEMS光开关的核心优势的是：

1.      端口容量大：立体结构突破了二维平面的空间限制，可实现M/N≤64的大容量全交换；

2.      插入损耗一致性好：光路设计对称，不同端口的离轴像差差异小，插入损耗一致性优于二维结构；

3.      扩展性强：通过增加镜片阵列的规模，可进一步提升端口数，满足超大规模容量需求。

其主要技术挑战在于：

1.      镜片控制精度要求高：需同时精准控制输入侧与输出侧两组镜片的旋转角度，任何一组镜片的角度偏差都会导致光信号耦合效率下降；

2.      装配工艺复杂：两组镜片阵列的立体装配精度要求极高，装配过程中需避免灰尘、振动等干扰；

3.      成本较高：双阵列设计与高精度控制电路导致产品成本高于二维结构。

目前，国内对三维M×N MEMS光开关的研究多处于实验阶段，广西科毅通过多年技术攻关，已实现三维MXN光开关的商业化量产，其镜片控制精度、装配工艺均达到行业领先水平，产品已应用于国内多个大型数据中心项目。

四、级联式M×N MEMS光开关：方案设计与优缺点

除了二维、三维结构外，级联式MXNMEMS光开关是实现全交换的另一种重要方案，其核心思路是通过M+N个1×N MEMS光开关的级联组合，实现多路输入到多路输出的全交换。

（一）光路组成框图

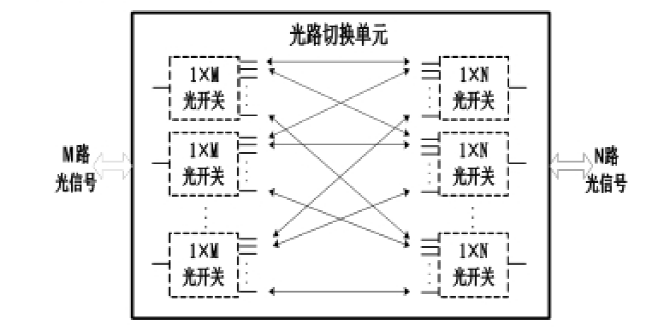

图3 M×N MEMS光开关光路组成框图

（二）结构设计原理

级联式MXNMEMS光开关的结构分为两级：

1.      第一级（输入级）：由M个1XM光开关组成，每个输入端口对应一个1XM光开关，负责将输入光信号切换至中间传输链路；

2.      中间传输链路：M条光纤链路，连接输入级与输出级；

3.      第二级（输出级）：由N个1XN光开关组成，每个输出端口对应一个1XN光开关，负责将中间链路的光信号切换至目标输出端口。

通过两级开关的协同控制，可实现任意输入端口到任意输出端口的全交换——例如，输入端口1的光信号经第一级1XM光开关切换至中间链路3，再经第二级1XN光开关切换至输出端口5，完成交换过程。

（三）方案优缺点

优点：

1.      方案灵活：可根据客户需求，通过组合不同端口数的1XN光开关，快速实现定制化的MXN全交换方案，无需重新设计镜片阵列；

2.      技术成熟：基于成熟的1XNMEMS光开关技术，级联方案的可靠性高，研发周期短；

3.      维护便捷：若某一级开关出现故障，可单独更换故障单元，无需整体更换设备，降低维护成本。

缺点：

1.      光路复杂：多级切换导致光路熔接与盘纤难度大，容易引入额外的插入损耗；

2.      集成度低：相比二维、三维结构，级联方案需要更多的器件与光路空间，产品体积较大，难以满足高集成化需求；

3.      切换速度慢：两级开关的协同切换导致整体切换时间较长，通常比二维、三维结构慢5~10ms。

因此，级联式MXNMEMS光开关更适合用于定制化容量需求、维护便捷性要求高的场景，而二维、三维结构更适合高集成化、大容量、高速切换的场景。

五、M×N MEMS光开关核心性能指标详解

M×N MEMS光开关的性能指标直接决定其在光网络中的应用效果，广西科毅的M×N系列产品通过技术优化，关键性能指标达到行业领先水平，具体参数如下表所示：

六、M×N MEMS光开关的核心应用场景

M×N MEMS光开关凭借其大容量、无阻塞全交换的特性，已深度应用于光通信网络的核心环节，以下是其典型应用场景：

（一）大型数据中心光网络

大型数据中心通常拥有数万甚至数十万台服务器，需要通过光网络实现服务器之间、服务器与存储设备之间的高速互连。MXNMEMS光开关作为数据中心光网络的核心交换单元，能够实现：

1.      负载均衡：将不同服务器的光信号动态切换至负载较低的链路，提升网络传输效率；

2.      故障倒换：当某条光链路出现故障时，快速将数据切换至备用链路，实现自愈保护，保障业务不中断；

3.      动态调度：根据业务需求，灵活调整光链路连接，满足AI训练、云计算等大带宽业务的传输需求。

广西科毅的32×64 M×N光开关产品，已应用于国内某大型互联网企业的数据中心，实现了数万台服务器的光互连，传输带宽达100Gbps，运行稳定可靠。

（二）骨干光网络OXC设备

骨干光网络是连接不同区域、不同城市的核心通信网络，OXC设备作为骨干网络的“交通枢纽”，需要实现海量光链路的灵活调度。M×N MEMS光开关作为OXC设备的核心交换模块，能够：

1.      实现不同区域光链路的无阻塞连接，提升网络的路由灵活性；

2.      支持光信号的多方向分发，满足多播业务需求；

3.      快速响应网络拓扑变化，实现链路的动态调整与优化。

在省级骨干光网络中，广西科毅的16×32 M×N光开关产品，帮助运营商实现了1000余条光链路的调度，网络自愈时间缩短至20ms以内。

（三）智能光配（IODF）系统

智能光配系统是机房、数据中心的核心布线管理设备，需要实现光链路的集中管理、快速配置与实时监控。MXNMEMS光开关的集成化特性使其能够无缝嵌入IODF设备，实现：

1.      光端口的远程控制与自动切换，无需人工现场操作，提升运维效率；

2.      多路光链路的集中管理，简化机房布线，降低管理成本；

3.      光链路状态的实时监控，及时发现并定位故障，缩短故障修复时间。

（四）5G核心网光传输

5G核心网需要实现基站与核心网节点、核心网节点之间的高速光传输，M×N MEMS光开关能够满足5G核心网的大容量、低时延需求：

1.      实现多个基站的光信号向核心网节点的集中传输，提升传输效率；

2.      支持光链路的动态调整，满足5G业务的峰值带宽需求；

3.      低时延切换（＜20ms）保障5G语音、视频等实时业务的传输质量。

M×N MEMS光开关的发展趋势与广西科毅的布局

随着全光通信网络向“超高速、超大容量、超智能”方向发展，MXNMEMS光开关的技术发展将呈现三大趋势：

1.      更高集成度：端口数将从目前的64提升至128甚至256，满足超大规模容量需求；

2.      更快切换速度：切换时间将从毫秒级向微秒级突破，进一步提升网络自愈与调度效率；

3.      更低损耗：通过镜片工艺、准直器设计的优化，插入损耗将进一步降低，提升光信号传输效率。

广西科毅光通信科技有限公司紧跟行业发展趋势，已启动128端口MXN光开关的研发，预计2025年实现量产；同时，在驱动电路集成、封装工艺优化等方面持续投入，致力于推出更高速、更低损耗的产品。

择合适的光开关是一项需要综合考量技术、性能、成本和供应商实力的工作。希望本指南能为您提供清晰的思路。我们建议您在明确自身需求后，详细对比关键参数，并优先选择像科毅光通信这样技术扎实、质量可靠、服务专业的合作伙伴。

访问广西科毅光通信官网www.coreray.cn浏览我们的光开关产品，或联系我们的销售工程师，获取专属的选型建议和报价！
