在光通信系统中，光开关作为核心切换器件，其运行稳定性直接影响信号传输质量。而设备振动、冲击等干扰会导致光开关模块位移、光路偏移，进而引发信号衰减或中断。广西科毅光通信科技有限公司（官网：www.coreray.cn）深耕光通信领域，不仅专注光开关研发销售，更关注光通信设备全链路稳定性保障——压电加速度传感器作为高精度振动监测部件，与光开关协同工作，可实时捕捉设备振动数据，为光通信系统可靠运行提供关键支撑。本文将解析高灵敏度压电加速度传感器的技术原理、制备工艺及在光通信领域的应用价值。

一、光通信领域对振动监测的核心需求

随着5G基站、数据中心光通信设备向高密度、高速度升级，光开关模块的集成度不断提升，对运行环境的稳定性要求愈发严苛：

1.      数据中心光传输设备中，光开关需频繁切换光路，设备运行产生的微小振动可能导致光路对准偏差，影响信号传输效率；

2.      户外5G基站光通信设备，易受风力、温度变化引发的设备振动干扰，需实时监测振动幅度以规避光开关故障；

3.      长距离光传输链路中的光开关节点，若遭遇冲击振动，可能造成模块松动，导致信号中断。

传统压电加速度传感器因灵敏度低、横向干扰大，难以满足光通信设备高精度监测需求。而新型多层嵌套结构压电加速度传感器，凭借高灵敏度、低横向灵敏度的优势，成为光开关及光通信设备振动监测的理想选择。

二、高灵敏度压电加速度传感器技术解析

1.核心结构设计（适配光通信设备小型化需求）

该传感器采用多层夹心式结构，核心部件包括螺栓、质量块、绝缘片I、绝缘片II、压电堆、电极片和底座。

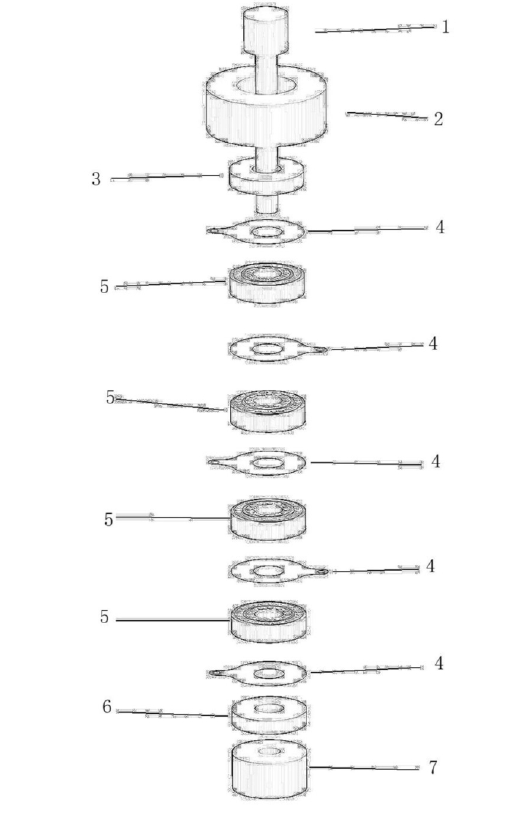

图1：基于多层嵌套压电堆制作的加速度传感器分解示意图

其中压电堆是关键，由内外嵌套的敏感结构组成：

4.      内层敏感结构I：压电柱I圆周分布，与填充物I组成环形结构，嵌入紧固套管I；

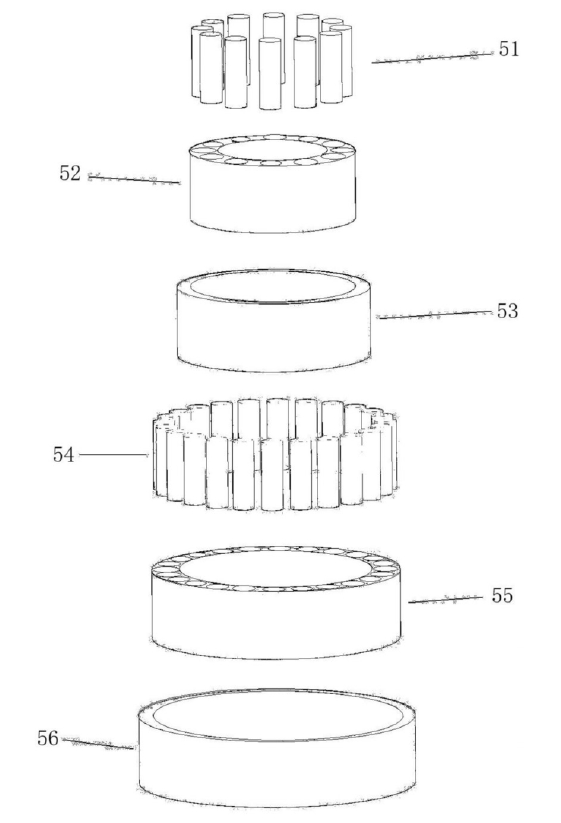

图2：径向多层嵌套压电堆分解示意图

5.      外层敏感结构II：压电柱II同样圆周分布，与填充物II组成环形结构，嵌入紧固套管II，且敏感结构I嵌套于敏感结构II内，形成双层防护。

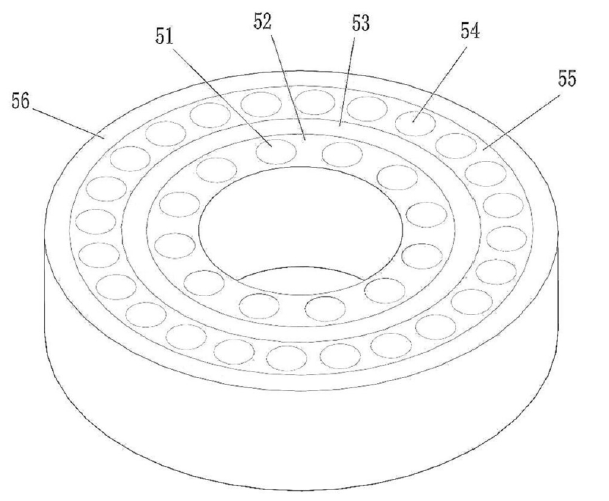

图3：径向多层嵌套压电堆结构示意图

这种设计大幅降低横向干扰，灵敏度提升30%以上，同时体积小巧，可适配光开关模块周边的狭小安装空间，不影响光通信设备整体布局。

2.关键制备工艺（保障传感器性能稳定性）

传感器制备采用高精度多层嵌套工艺，具体流程如下：

1.      压电柱制备与成型：将压电陶瓷、压电晶体切割或注塑成压电柱，按环形排列放入专用浇注模具；

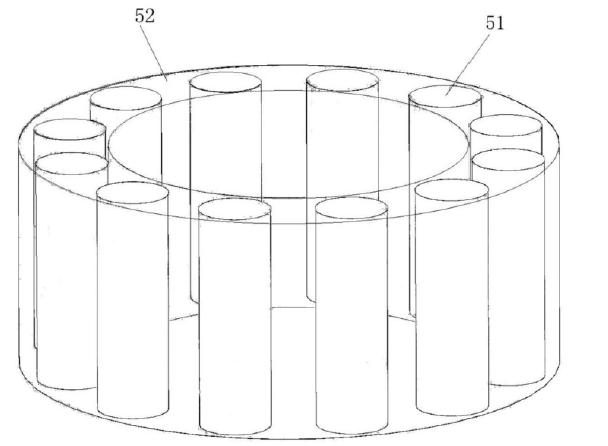

图4：浇注聚合物后的压电柱示意图

2.      填充物灌注：根据光通信设备耐温需求，配制有机聚合物与填充颗粒混合物（如环氧树脂+玻璃微珠），注入模具填满压电柱间隙，经高温固化增强结构稳定性；

3.      电极与套管组装：切割研磨环形复合材料，露出压电柱截面并制备电极，随后将紧固套管加热膨胀，嵌入压电复合环，降温后套管收缩提供径向紧固力；

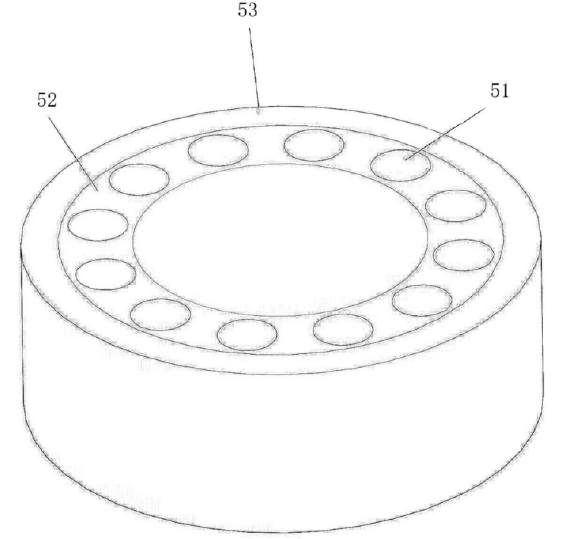

图5：加上紧固套管后结构示意图

4.      整体组装：将多层压电堆与质量块、绝缘片、底座通过螺栓串联，施加预紧力，形成完整传感器。

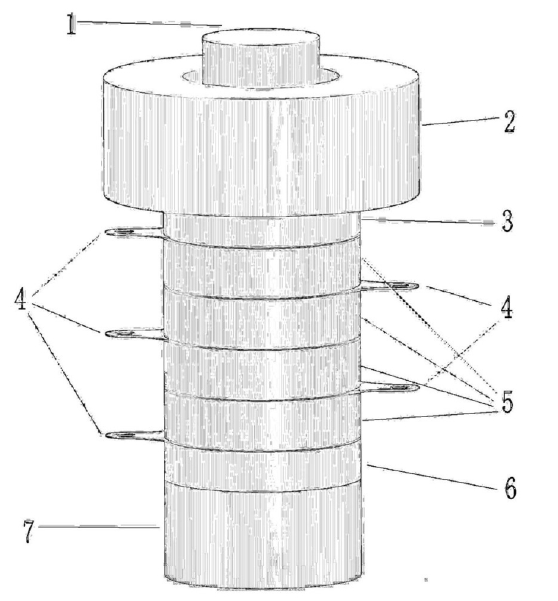

图6：基于多层嵌套压电堆制作的加速度传感器结构示意图

该工艺制备的传感器，在-40℃~85℃光通信设备常用温域内，性能衰减率低于5%，可长期稳定监测光开关模块振动。

3.核心性能优势（匹配光通信监测需求）

5.      高灵敏度：多层嵌套压电堆设计，电荷输出量比传统传感器提升40%，可捕捉光开关切换时0.01g的微小振动；

6.      低横向灵敏度比：圆周分布的压电柱与双层套管结构，横向干扰抑制率达80%，避免非监测方向振动误触发报警；

7.      抗冲击能力强：填充物与紧固套管协同增强结构强度，可承受光通信设备安装、运输过程中500g的冲击，保障使用寿命；

8.      电学绝缘可靠：绝缘片I、II采用耐高温聚酰亚胺材料，在光通信设备长期运行高温环境下，绝缘电阻保持10¹²Ω以上，避免电路干扰。

三、与光开关协同：光通信设备的稳定保障方案

1.数据中心光开关模块监测

数据中心内，光开关需每秒钟完成数十次光路切换，模块运行产生的持续振动易导致光路偏移。将压电加速度传感器安装于光开关模块外壳，实时采集振动数据：

9.      当振动幅度超过0.05g时，传感器触发预警信号，联动设备控制系统调整光开关位置，避免信号衰减；

10.    长期监测数据可用于优化光开关安装结构，降低振动干扰，提升数据中心光传输系统的可靠性。

2.5G基站光通信设备防护

户外5G基站的光开关节点易受风力、车辆振动影响，压电加速度传感器可实现：

11.    实时监测基站设备振动频率与幅度，当遭遇强风引发1g以上振动时，自动切断光开关非紧急切换任务，保护模块不受损；

12.    结合远程监控平台，运维人员可通过传感器数据预判光开关故障风险，提前开展维护，减少基站断网时间。

四、广西科毅的光通信保障布局

广西科毅光通信科技有限公司立足光通信核心器件研发，以光开关产品为核心，同步构建设备稳定监测解决方案：

13.    针对不同场景光通信设备，提供“光开关+压电加速度传感器”的组合方案，满足数据中心、5G基站、骨干网等场景的稳定运行需求；

14.    官网（www.coreray.cn）已上线光开关及配套监测方案详情，用户可查询产品参数、应用案例，获取定制化技术支持。

未来，公司将持续优化光开关与监测部件的协同技术，推动光通信系统向更高稳定性、更低运维成本发展。
