在光纤通信技术高速发展的当下，光开关作为光路切换的核心器件，其性能直接影响通信系统的稳定性与传输效率。MEMS（Micro-Electro-MechanicalSystemsSwitch）微型光开关凭借体积小、切换速度快等优势，已成为光纤通信领域的主流选择。但传统MEMS光开关在反射镜芯片旋转过程中，易出现非目标光纤瞬态光信号泄露（即“Hit”现象），给系统判定带来困扰。广西科毅光通信科技有限公司深耕光通信领域多年，基于最新专利技术，研发的微型光开关通过创新结构设计，有效解决了这一行业痛点，显著提升了光信号传输的准确性与可靠性。本文将详细解析该微型光开关的核心结构与技术优势，为行业伙伴提供专业参考。

一、微型光开关的核心组成部件

微型光开关的精准运行依赖于各部件的协同配合，其核心组成包括传输光纤、反射镜芯片、遮挡芯片三大核心部件，以及透镜、套筒等辅助部件。各部件各司其职，共同实现光路的精准切换与稳定传输。

（一）传输光纤：光信号的输入与输出载体

传输光纤是光信号传输的基础载体，其设计直接影响光信号的传输效率。该微型光开关采用多根传输光纤平行设置的结构，其中一根作为光信号输入端，其余作为光信号输出端，确保光信号的定向输入与多路输出能力。

多根传输光纤的端部保持齐平，间距可根据实际应用场景灵活调整（相等或不等），保证光信号能够准确射向反射镜芯片。光纤靠近反射镜芯片的一端固定于套筒内，通过套筒的限位作用，确保光纤之间的平行度与间距稳定性，避免因光纤偏移导致光信号传输偏差。这种设计既提升了光开关的结构稳定性，又为后续光路切换的精准性奠定了基础。

（二）反射镜芯片：光路切换的核心执行部件

反射镜芯片是实现光路切换的核心，其旋转角度的精准控制直接决定光信号的输出方向。该部件由反射镜芯片主体与反射镜芯片引脚两部分组成，结构紧凑且响应迅速。

反射镜芯片引脚负责接收外部输入的工作电压，不同的工作电压对应不同的预设旋转角度。反射镜芯片主体与引脚连接，能够根据工作电压的变化快速旋转至目标角度，将输入端传输光纤射出的光信号反射至指定的输出端传输光纤。例如，当光信号从传输光纤A输入时，通过向引脚输入对应工作电压，驱动反射镜芯片旋转预设角度，即可将光信号精准反射至传输光纤B，实现光路的定向切换。

反射镜芯片的旋转角度可根据输入光纤与输出光纤的位置关系灵活调整，适配不同的光路切换需求。其快速旋转特性与精准角度控制能力，确保了光开关的高切换速度与低传输延迟，满足光纤通信系统对光路切换的高效要求。

（三）遮挡芯片：解决“Hit”现象的创新设计

遮挡芯片是该微型光开关的核心创新部件，专门用于解决传统MEMS光开关的瞬态光信号泄露问题。其通过可移动设计，在反射镜芯片旋转过程中实现对光信号的精准遮挡与释放，从根源上避免非目标光纤的瞬态光信号输出。

遮挡芯片由遮挡芯片主体与遮挡芯片引脚组成，引脚接收移动电压，驱动主体进行位置移动。在反射镜芯片旋转至预设角度之前，遮挡芯片主体移动至输入端传输光纤与反射镜芯片之间，阻挡光信号射向反射镜芯片；当反射镜芯片旋转到位后，遮挡芯片主体离开输入端与输出端传输光纤和反射镜芯片之间的区域，允许光信号正常入射与反射。

为进一步提升遮挡效果，遮挡芯片的两侧表面均设置有吸光材料层（如黑色磨砂材料），能够有效吸收光信号，避免遮挡过程中出现光反射或漏光现象，确保非切换状态下所有传输光纤均无光信号输出。遮挡芯片的移动方向可灵活选择，既可以沿传输光纤排列方向水平移动（至最前或最后一根光纤的外侧），也可以垂直于光纤与反射镜芯片所在平面上下移动（高于光纤上边缘或低于光纤下边缘），适配不同的光开关结构设计需求。

（四）辅助部件：透镜与套筒的性能优化作用

除三大核心部件外，透镜与套筒作为辅助部件，对提升光开关的传输效率与结构稳定性发挥着重要作用。

透镜位于传输光纤与反射镜芯片之间，主要承担光信号的准直与聚焦功能。输入端传输光纤射出的光信号经透镜准直后，光线更加集中，能够精准射向反射镜芯片；反射镜芯片反射的光信号经透镜聚焦后，可高效入射至输出端传输光纤，有效降低光信号传输损耗，提升传输效率。透镜的设计分为固定位置与可移动两种类型：固定位置的透镜长度大于所有传输光纤阵列的宽度，确保所有光纤射出的光信号均可被准直；可移动透镜则可根据输入光纤的位置灵活调整，针对性地对准直光信号，进一步提升光传输精准度。

套筒的核心作用是固定传输光纤，将多根传输光纤靠近透镜的一端固定于套筒内，确保光纤之间的平行设置与间距一致性。同时，光纤端面与套筒靠近反射镜芯片的一面保持齐平，避免因光纤伸出长度不一致导致光信号入射角度偏差，为光信号的稳定传输提供结构保障。

二、微型光开关的结构示意图与技术细节

为更直观地展示微型光开关的结构设计，以下结合专利原文中的核心附图，详细说明各部件的位置关系与装配逻辑。

（一）基础结构示意图

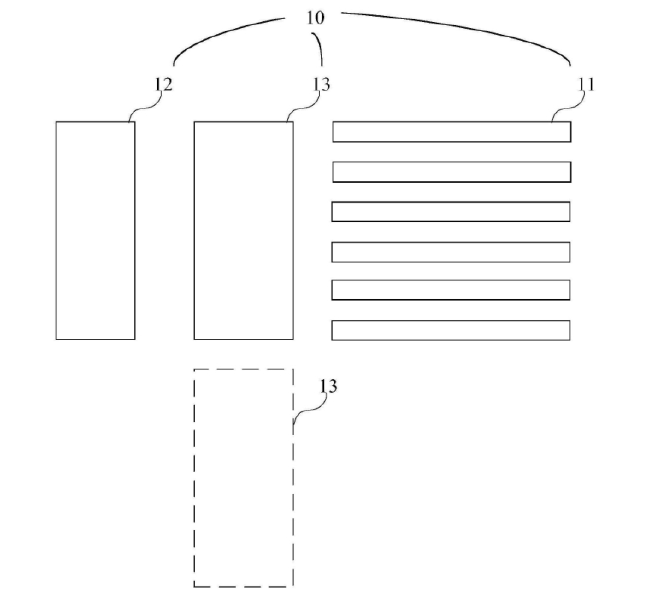

 图1 微型光开关基础结构示意图

该图（图1）展示了微型光开关的最简结构，主要包括多根传输光纤11、反射镜芯片12和遮挡芯片13。传输光纤11平行排列，端部齐平；反射镜芯片12位于光纤端部一侧，与光纤保持合理间距，确保光信号能够有效反射；遮挡芯片13可移动设置于光纤与反射镜芯片之间，通过位置切换实现光信号的遮挡与释放。这种基础结构设计简洁紧凑，适用于对体积要求较高的场景，如小型光纤通信设备、便携式光模块等。

（二）完整结构示意图

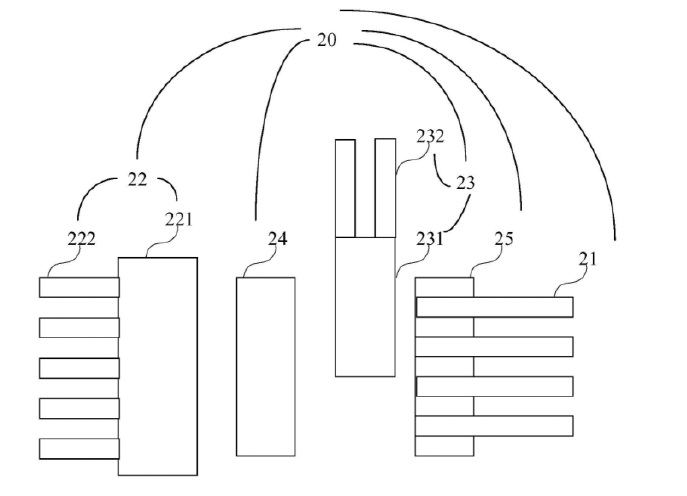

图2 微型光开关完整结构示意图

该图展示了包含透镜与套筒的完整结构，微型光开关20由传输光纤21、反射镜芯片22、遮挡芯片23、透镜24和套筒25组成。套筒25固定传输光纤21的端部，确保光纤排列整齐；透镜24位于遮挡芯片23与反射镜芯片22之间，实现光信号的准直与聚焦；反射镜芯片22的引脚222与遮挡芯片23的引脚232用于接收控制电压，驱动部件运行。完整结构通过各部件的协同配合，实现了光信号的低损耗、高精准传输，适用于对传输效率与稳定性要求较高的骨干网通信、数据中心等场景。

三、微型光开关的核心技术优势

相较于传统MEMS光开关，该微型光开关通过结构创新与优化，具备以下三大核心技术优势，能够更好地满足光纤通信系统的应用需求。

（一）彻底解决“Hit”现象，提升传输准确性

传统MEMS光开关在反射镜芯片旋转过程中，非目标光纤会出现瞬态光信号输出，即“Hit”现象，给系统判定带来干扰。该微型光开关通过遮挡芯片的精准控制，在反射镜芯片旋转到位前完全阻挡光信号，旋转到位后再释放光信号，确保只有指定输出光纤接收光信号，从根源上消除了“Hit”现象，显著提升了光信号传输的准确性，适用于对信号纯度要求极高的精密通信系统。

（二）低损耗传输，优化传输效率

透镜的准直与聚焦功能有效减少了光信号在传输过程中的发散与损耗，提升了光信号的传输效率。同时，传输光纤的平行设置与套筒固定设计，确保了光信号入射角度的稳定性，避免因光纤偏移导致的传输损耗增加。遮挡芯片的吸光材料层设计，进一步减少了光反射与漏光造成的能量损失，使光开关的整体传输损耗降至较低水平，满足长距离、高带宽通信的需求。

（三）结构紧凑可靠，适配多场景应用

该微型光开关采用模块化设计，各部件结构紧凑、协同性强，整体体积小巧，适用于空间受限的通信设备。反射镜芯片与遮挡芯片的电压控制方式响应迅速，切换速度快，能够满足高频次光路切换需求。同时，套筒对光纤的固定作用与各部件的精准装配，提升了光开关的结构稳定性与使用寿命，可适配工业级、通信级等多场景应用，包括数据中心、骨干网、光纤传感系统等。

四、广西科毅光通信的技术实力与产品应用

广西科毅光通信科技有限公司作为光通信领域的专业厂商，始终致力于光开关等核心器件的研发与创新。基于该专利技术研发的微型光开关，已通过严格的性能测试，各项指标均达到行业领先水平。产品凭借高准确性、低损耗、高可靠性等优势，已广泛应用于数据中心光路调度、骨干网通信链路切换、光纤传感系统信号传输等场景，为客户提供稳定高效的光路切换解决方案。

公司拥有专业的研发团队与生产基地，能够根据客户的个性化需求，提供定制化的光开关产品与技术服务。
