光开关的性能不仅取决于硬件结构设计，其控制方法的科学性与精准性同样关键。传统微型光开关的控制逻辑往往存在响应延迟、切换精度不足等问题，影响光信号传输的稳定性。基于专利技术的微型光开关，创新设计了一套高效精准的控制方法，通过对遮挡芯片与反射镜芯片的协同控制，实现光路的快速、精准切换。

本文将详细拆解该微型光开关的控制方法、技术实现路径，以及存储介质与光开关器件的整合应用，为行业提供深度技术参考。广西科毅光通信科技有限公司凭借多年技术积累，已将该控制方法成功落地应用于产品生产，为客户提供高性能的光开关解决方案。

一、微型光开关控制方法的核心逻辑

该微型光开关的控制方法以“先遮挡、再旋转、后释放”为核心逻辑，通过三个关键步骤的协同执行，确保光路切换的精准性与稳定性，从流程上杜绝非目标光纤的瞬态光信号输出。

（一）步骤一：获取指令，驱动遮挡芯片遮挡光信号

当光开关接收到外部的信号传输指令后，首先执行遮挡芯片的移动控制。控制系统驱动遮挡芯片移动至输入端传输光纤与反射镜芯片之间的区域，实现对光信号的遮挡。这一步骤的核心目的是在反射镜芯片旋转到位前，阻止光信号射向反射镜芯片，避免因反射镜芯片未旋转到位导致光信号反射至非目标光纤。

遮挡芯片的遮挡方式分为两种：一种是驱动遮挡芯片移动至遮挡住所有传输光纤的端部，无论哪根光纤作为输入端，均可实现全面遮挡，遮挡效果可靠，反应迅速，适用于对遮挡安全性要求较高的场景；另一种是根据信号传输指令中的输入端光纤信息，获取其出光位置，驱动遮挡芯片仅移动至该出光位置进行精准遮挡，这种方式遮挡芯片移动距离短、能耗低，且可缩小遮挡芯片的尺寸，有利于光开关的小型化设计。在部分高精度应用场景中，还可采用“精准遮挡+冗余防护”的方式，驱动遮挡芯片在覆盖出光位置后，继续移动一段距离，遮挡输入端光纤及邻近几根光纤，进一步避免漏光现象。

（二）步骤二：生成旋转信号，驱动反射镜芯片精准定位

在遮挡芯片完成遮挡后，控制系统根据信号传输指令生成旋转信号。信号传输指令中包含输入端传输光纤与指定输出端传输光纤的位置信息，控制系统通过预设的算法，结合当前反射镜芯片的初始角度，计算出反射镜芯片需要旋转的预设角度。

旋转信号被转换为对应的工作电压，通过反射镜芯片引脚输入至反射镜芯片主体。反射镜芯片主体根据工作电压的大小与方向，快速旋转至预设角度，实现光路切换的定向定位。不同的工作电压对应不同的旋转角度，控制系统可通过调整工作电压的数值，实现多档位、高精度的角度控制，适配不同输入端与输出端光纤的位置组合需求。反射镜芯片的旋转响应速度快，确保了光开关的整体切换效率，满足高频次光路切换场景的应用需求。

（三）步骤三：确认旋转到位，驱动遮挡芯片释放光信号

反射镜芯片旋转至预设角度后，控制系统需确认旋转到位，再驱动遮挡芯片离开遮挡区域，释放光信号。旋转到位的确认方式分为两种：一种是通过角度传感器检测反射镜芯片的实际角度，当检测到角度与预设角度一致时，判定为旋转到位；另一种是根据旋转信号的发送时间，设置预设时长（基于反射镜芯片的固有旋转响应时间），时长结束后默认旋转到位。两种方式可单独使用，也可组合使用，确保旋转到位判断的准确性。

确认旋转到位后，控制系统驱动遮挡芯片离开输入端与输出端传输光纤和反射镜芯片之间的区域。遮挡芯片的释放方式与遮挡方式相对应：若采用全面遮挡，则驱动遮挡芯片远离所有传输光纤的端部；若采用精准遮挡，则获取输出端传输光纤的入光位置，驱动遮挡芯片移动至远离该入光位置与输入端出光位置的区域。遮挡芯片释放后，输入端传输光纤射出的光信号经透镜准直后射向反射镜芯片，再经反射镜芯片反射、透镜聚焦后，精准入射至指定输出端传输光纤，完成光路切换的完整流程。

二、微型光开关控制方法的流程示意图与技术细节

为更清晰地展示控制方法的执行流程，以下结合专利原文中的控制流程附图，详细说明各步骤的执行逻辑与技术要点。

（一）控制方法流程示意图

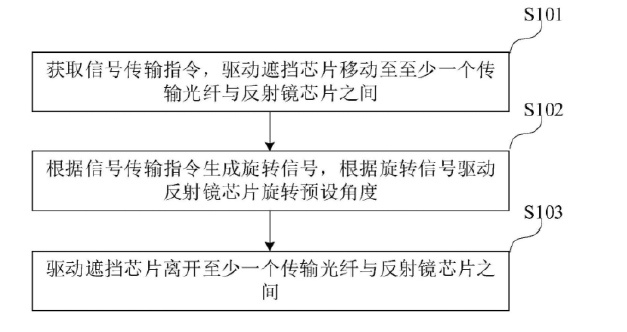

图3 微型光开关控制方法流程示意图

该图（图3）展示了微型光开关控制方法的三大核心步骤：S101获取信号传输指令，驱动遮挡芯片移动至输入端传输光纤与反射镜芯片之间；S102根据指令生成旋转信号，驱动反射镜芯片旋转预设角度；S103确认旋转到位后，驱动遮挡芯片离开遮挡区域。整个流程逻辑清晰、环环相扣，通过遮挡与旋转的协同控制，确保光路切换的精准性。流程的执行时间短，切换延迟低，能够满足光纤通信系统对光路切换的高效要求。

三、存储介质与光开关器件的整合应用

该微型光开关的控制方法需通过存储介质与光开关器件的硬件整合，才能实现实际应用。存储介质用于存储控制程序与参数，光开关器件则整合微型光开关本体、处理器与存储器，形成完整的功能单元。

（一）存储介质：控制程序的存储载体

存储介质中存储有计算机程序，该程序被处理器执行时，能够驱动微型光开关完成上述控制方法的所有步骤。存储介质可采用多种形式，包括终端存储芯片、硬盘、移动硬盘、U盘、光盘等，也可集成于服务器中。程序中预先存储了光开关各输出通道对应的反射镜芯片旋转角度信息、遮挡芯片的移动位置信息等关键参数，处理器可根据输入的信号传输指令，快速调用对应的参数，生成控制信号，驱动各部件运行。

存储介质的选择需考虑稳定性与读写速度，确保控制程序的快速调用与参数的稳定存储。非易失性存储器（如ROM、PROM、EPROM、EEPROM、闪存等）具有断电后数据不丢失的优势，适用于长期存储控制程序与固定参数；易失性存储器（如RAM、外部高速缓冲存储器等）读写速度快，可用于临时存储信号传输指令与实时计算数据，提升控制响应速度。

（二）光开关器件：硬件与软件的整合单元

光开关器件是整合了微型光开关本体、存储器与处理器的完整功能单元，其结构示意图如下：

图4 光开关器件结构示意图 - 广西科毅光通信

该图（图4）展示了光开关器件30的核心组成，包括处理器31与存储器32，处理器31与存储器32耦接，存储器32存储计算机程序，处理器31执行程序时驱动微型光开关运行控制方法。

光开关器件的工作流程如下：外部设备发送信号传输指令至处理器31，处理器31从存储器32中调用控制程序，首先驱动遮挡芯片移动至遮挡位置；随后根据指令中的光纤位置信息，调用预设的旋转角度参数，生成旋转信号，驱动反射镜芯片旋转；最后通过角度检测或时长判断确认旋转到位，驱动遮挡芯片释放光信号，完成光路切换。

处理器的性能直接影响控制方法的执行效率，需具备快速的数据处理能力与信号生成能力；存储器则需具备足够的存储容量与稳定的读写性能，确保控制程序与参数的可靠存储与快速调用。光开关器件的整合设计，使微型光开关具备了独立的控制功能，无需依赖外部控制设备，便于集成到各类光纤通信系统中。

（三）存储介质结构示意图

图5 微型光开关存储介质结构示意图

该图（图5）展示了存储介质40的结构，其中存储有至少一个计算机程序41，该程序用于被处理器执行以实现上述控制方法。存储介质的结构设计需适配光开关器件的硬件接口，确保与处理器的高效通信，实现控制程序的快速加载与执行。

四、控制方法的技术优势与行业价值

该微型光开关的控制方法通过流程优化与技术创新，具备以下核心技术优势，为光开关的高性能运行提供了有力保障。

（一）切换精准度高，杜绝瞬态信号干扰

控制方法采用“先遮挡后旋转”的逻辑，从流程上确保反射镜芯片未旋转到位时无任何光信号射向反射镜，彻底杜绝了非目标光纤的瞬态光信号输出，解决了传统光开关的“Hit”现象，提升了光路切换的精准度，适用于对信号纯度要求极高的精密通信场景，如光纤传感、量子通信等。

（二）响应速度快，满足高频切换需求

控制方法的各步骤执行逻辑简洁，无冗余流程，处理器可快速调用预设参数生成控制信号，反射镜芯片与遮挡芯片的电压驱动方式响应迅速，使光开关的整体切换速度达到较高水平，能够满足高频次光路切换需求，适用于数据中心、骨干网等需要频繁调度光路的场景。

（三）适配性强，支持个性化定制

控制程序中存储的旋转角度参数、遮挡位置参数等均可根据实际应用场景灵活调整，支持不同数量、不同间距的传输光纤配置，能够满足客户的个性化需求。同时，控制方法的执行逻辑可通过软件升级进行优化，无需改动硬件结构，便于后续功能扩展与性能提升，延长了光开关产品的生命周期。

五、广西科毅光通信的产品优势与服务支持

广西科毅光通信科技有限公司将该专利控制方法与微型光开关硬件深度整合，推出的系列光开关产品具备高精准、快响应、强适配等优势，已通过多项行业认证，获得市场广泛认可。公司始终坚持以技术创新为核心，不断优化产品性能，为客户提供从产品选型、定制开发到技术支持的全流程服务。

择合适的光开关等光学器件是一项需要综合考量技术、性能、成本和供应商实力的工作。希望本指南能为您提供清晰的思路。我们建议您在明确自身需求后，详细对比关键参数，并优先选择像科毅光通信这样技术扎实、质量可靠、服务专业的合作伙伴。

访问广西科毅光通信官网www.coreray.cn浏览我们的光开关产品，或联系我们的销售工程师，获取专属的选型建议和报价！
