2025-12-04
在现代光通信网络中，光路的灵活选择与精准控制是保障网络稳定性、提升资源利用率的关键。无论是数据中心的光路调度、PON网络的链路检测，还是长途光传输网络的故障冗余切换，都对光路选择装置和光开关控制方法提出了极高的要求。
广西科毅光通信基于阵列式WDM与高性能光开关的核心技术，研发出集成化光路选择装置，并优化光开关控制方法，为各类光通信场景提供高效、可靠的解决方案。本文将详细解析光路选择装置的设计原理、光开关控制方法的实现流程，以及相关技术在行业中的实际应用。
光路选择装置是阵列式WDM与1×N光开关的集成产物，通过两者的深度融合，实现光路选择与波分复用的一体化功能，大幅提升光网络的集成度与运行效率。
光路选择装置的核心由两部分构成：阵列式WDM和1×N光开关，两者通过光纤阵列直接对接，形成完整的光路处理系统。
与前文所述阵列式WDM结构一致，包含公共端、透射端和反射端三个端口，每个端口均集成光纤阵列与匹配的微透镜阵列。其核心功能是对输入的光信号进行波长筛选，实现特定波长光信号的透射或反射输出。
采用前文所述的高性能光开关结构，包含光纤阵列、微透镜阵列、透镜和MEMS反射镜。其核心功能是通过MEMS反射镜的精准控制，实现输入光信号向不同光路的切换输出，为阵列式WDM提供多光路输入支持。
光路选择装置的连接关系如图1所示。

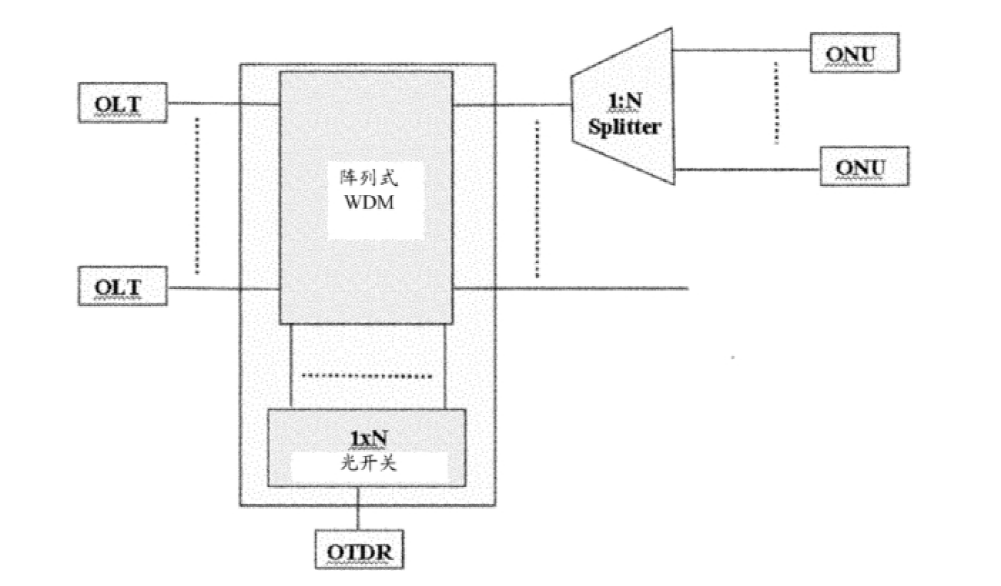

图1 应用本发明实施例提供的光路选择装置进行PON光路检测的光路示意图
1×N光开关的光纤阵列与阵列式WDM的透射端或反射端光纤阵列直接连接（推荐采用熔接方式），形成稳定的光路链路。连接选择需根据实际应用场景确定：
1. 若需筛选特定波长的透射光输出，可将光开关连接至WDM的透射端；
2. 若需筛选特定波长的反射光输出，可将光开关连接至WDM的反射端。
1×N光开关与阵列式WDM的光纤阵列必须保持形式匹配，即两者均为一维光纤阵列或均为二维光纤阵列，确保每根光纤的精准对接。同时，微透镜阵列与光纤阵列的一一对应关系需保持一致，避免光信号耦合损耗。
将光路选择与波分复用功能集成于一个装置中，替代传统“光开关+分立WDM+大量连接光纤”的复杂组合，简化设备部署。
通过1×N光开关的MEMS反射镜控制，可实现输入光信号向N条不同光路的切换，配合阵列式WDM的波长筛选功能，满足多波长、多光路的灵活调度需求。
集成化设计减少了器件数量和连接点，降低了故障发生概率，同时简化了后期维护流程，减少了维护成本投入。
光开关控制方法是保障光路选择装置稳定运行的核心，其通过精准的步骤设计，实现光信号的高效传输与切换，具体流程如图2所示。

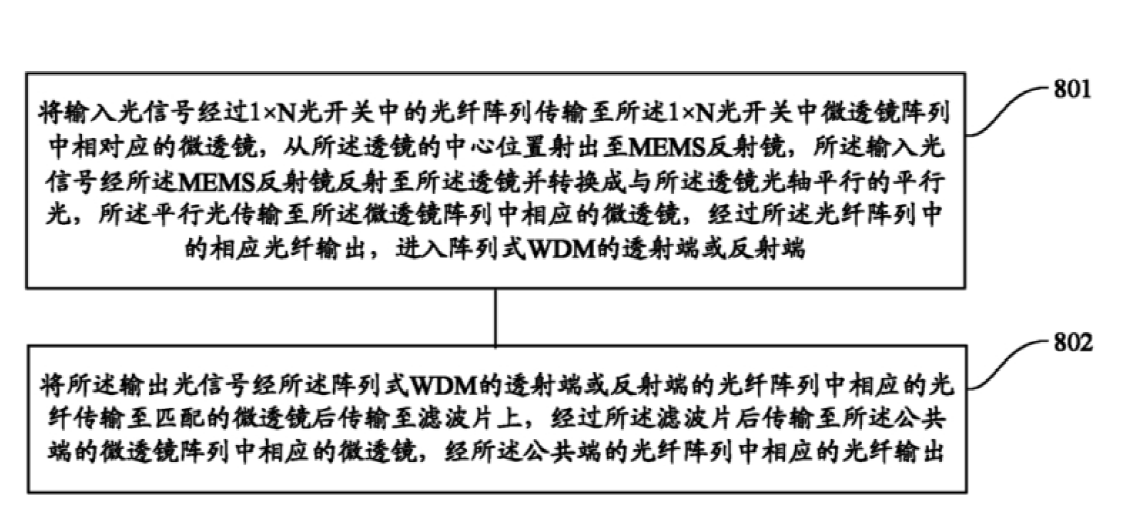

图2 本发明实施例提供的一种光开关控制方法步骤流程图，
输入光信号首先通过1×N光开关的光纤阵列传输至对应的微透镜阵列，经微透镜准直后，从透镜中心位置射出至MEMS反射镜。根据预设的光路选择需求，通过电压或电流信号控制MEMS反射镜偏转特定角度，使光信号以预设方向反射回透镜。透镜将反射光转换为与光轴平行的平行光，传输至微透镜阵列的目标微透镜，经聚焦后通过光纤阵列的对应光纤输出，进入阵列式WDM的透射端或反射端。
进入WDM的光信号通过透射端或反射端的光纤阵列传输至匹配的微透镜，经准直后传输至滤波片。滤波片对光信号进行波长筛选，符合要求的光信号（透射光或反射光）传输至公共端的微透镜阵列，经聚焦后通过公共端光纤阵列输出，完成整个光路选择与筛选过程。
MEMS反射镜的偏转角度直接决定光路切换的准确性，需通过精准的控制信号校准，确保每次偏转角度误差在允许范围内，避免光路偏移。
光纤阵列与微透镜阵列的空间位置需保持固定，确保光信号在传输过程中始终精准耦合，避免因振动、温度变化等因素导致耦合偏移，影响传输效率。
根据WDM滤波片的波长特性，提前设定MEMS反射镜的偏转逻辑，确保光路切换与波长筛选的协同匹配，实现目标波长光信号的精准输出。
广西科毅光通信在光开关控制方法中采用了多重保障机制：
3. 采用高精度MEMS反射镜，具备良好的抗干扰能力和长期稳定性，确保偏转控制的一致性；
4. 优化控制信号算法，减少环境因素（温度、湿度）对控制精度的影响；
5. 设计冗余控制逻辑，当某一路径出现故障时，可快速切换至备用路径，提升系统可靠性。
PON（无源光网络）作为光纤到户、企业专线等业务的核心承载网络，其链路检测与维护是保障业务稳定运行的关键。阵列式WDM与光路选择装置的集成方案，在PON网络光路检测中展现出显著优势。
PON网络采用树形拓扑结构，由OLT（光线路终端）、分光器和ONU（光网络单元）组成，单条OLT链路可连接多个ONU。在实际运行中，需通过OTDR（光时域反射仪）对每条ONU链路进行性能检测（如光纤损耗、断点定位等）。传统检测方案需在每个ONU链路部署独立的WDM和光开关，如图3所示，存在器件数量多、检测流程复杂等问题。

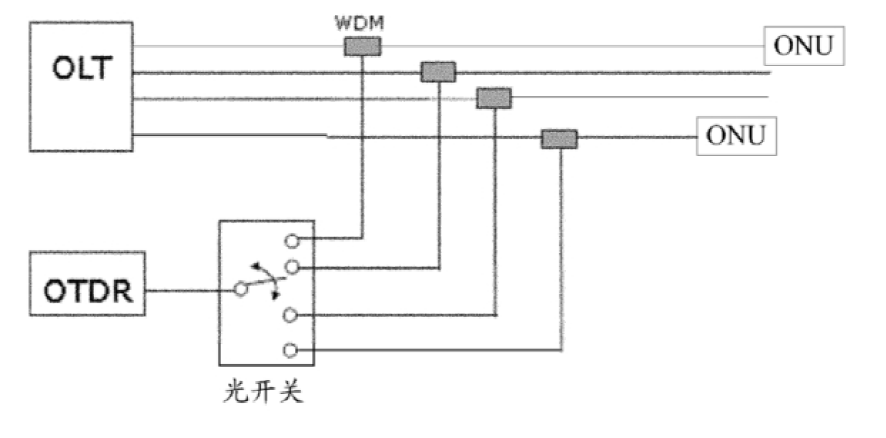

图3 现有技术中利用WDM和光开关进行PON光路检测的光路示意图
采用广西科毅光通信的集成化光路选择装置后，PON网络光路检测的部署方式如图1所示：
6. 光路选择装置的1×N光开关输入光纤连接OTDR，由OTDR产生检测光信号；
7. 阵列式WDM的公共端光纤阵列通过分光器连接至各个ONU的线路；
8. 阵列式WDM的透射端或反射端光纤阵列连接至OLT的上行线路。
检测时，OTDR发出的检测光信号经1×N光开关切换至目标ONU链路对应的光路，通过阵列式WDM的公共端传输至ONU线路，检测信号经ONU线路反射后，沿原路径返回OTDR，完成链路性能检测。通过1×N光开关的依次切换，可实现对所有ONU链路的逐一检测。
集成化方案在PON网络中的应用，带来了三大显著效果：
9. 检测效率提升：无需人工切换器件，通过光开关的自动切换即可完成所有链路检测，检测时间缩短50%以上；
10. 部署成本降低：大幅减少了WDM和光开关的数量，同时简化了光路连接，硬件采购与施工成本降低40%左右；
11. 维护难度降低：集成化器件的故障率更低，且故障排查更便捷，减少了后期维护的人力投入。
目前，该方案已在多个运营商的PON网络中得到应用，获得了行业客户的广泛认可。
广西科毅光通信作为光通信器件领域的专业厂商，始终以客户需求为导向，凭借技术创新和品质管控，为客户提供优质的产品与服务。
公司拥有一支经验丰富的研发团队，专注于阵列式WDM、光开关、光路选择装置等核心产品的技术创新，可根据客户的具体应用场景（如PON网络、数据中心、长途传输网络等），定制化开发产品方案，满足不同波长、光路数量、传输速率的需求。
严格遵循ISO9001质量管理体系，从原材料采购、生产加工到成品检测，每个环节均执行严格的质量标准。产品经过高温、低温、湿度循环、振动等多项环境测试，确保在复杂工况下的稳定运行。
12. 售前服务：提供专业的技术咨询和方案设计，协助客户选择合适的产品型号；
13. 售中服务：提供产品安装调试指导，确保产品快速投入使用；
14. 售后服务：建立快速响应机制，对客户反馈的问题及时处理，提供产品维修、更换等服务，保障客户业务的持续运行。
随着光通信网络向高速率、高密度、智能化方向发展，集成化、小型化、低功耗已成为光通信器件的核心发展趋势。阵列式WDM与光开关的集成技术，正是顺应这一趋势的重要创新，其应用场景将不断拓展，不仅限于PON网络，还将在数据中心互联、5G承载网、量子通信等领域发挥重要作用。
广西科毅光通信将持续加大研发投入，不断优化产品性能，推出更多适应行业发展需求的光通信器件解决方案，为光通信行业的高质量发展贡献力量。如果您需要了解更多产品信息或定制解决方案，欢迎访问广西科毅光通信官方网站www.coreray.cn，或直接联系我们的销售团队，我们将为您提供专业、高效的服务。
择合适的光开关等光学器件是一项需要综合考量技术、性能、成本和供应商实力的工作。希望本指南能为您提供清晰的思路。我们建议您在明确自身需求后，详细对比关键参数，并优先选择像科毅光通信这样技术扎实、质量可靠、服务专业的合作伙伴。
访问广西科毅光通信官网www.coreray.cn浏览我们的光开关产品，或联系我们的销售工程师，获取专属的选型建议和报价！
