在5G通信、数据中心、光纤传感等领域高速发展的今天，光开关作为光通信系统中实现光路切换的核心器件，其保偏性能、通道密度与稳定性直接影响整个系统的传输效率。广西科毅光通信科技有限公司（官网：www.coreray.cn）深耕光通信领域多年，依托自主研发实力推出的多通道保偏光开关结构，基于光波导阵列的创新设计，彻底解决了传统产品的技术痛点，为行业提供了高性能、高可靠性的光开关解决方案。
本次我们详细解析该多通道保偏光开关的结构设计、工作原理、核心优势及应用场景，带您深入了解光通信核心器件的技术突破。

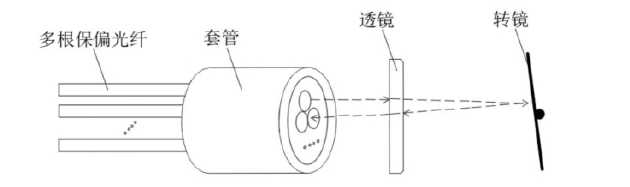

在光通信系统中，多通道保偏光开关需要实现多光路的快速切换，同时保持偏振态的稳定性，这对器件结构设计提出了严苛要求。传统多通道保偏光开关采用“多芯pigtail”结构设计，即多根保偏光纤共同穿入一个套管，通过胶水固定形成整体，配合准直透镜与转镜实现光路切换（如图1所示）。
图1
注：图1，展示传统多通道保偏光开关的“多芯pigtail”结构组成，包含多根保偏光纤、套管、透镜、转镜四大核心部件。
传统结构为了在有限的转镜转动范围内实现更多通道切换，通常会通过缩小套管内径来降低光纤间距。
但这种设计存在三大核心痛点：
1. 套管内径缩小易导致光纤扭曲，而光纤扭曲会严重破坏器件的保偏性能，导致偏振消光比下降，影响信号传输质量；
2. 通道数较多时，传统方案需对光纤进行腐蚀处理以减小外径，腐蚀后的光纤机械强度大幅降低，不仅容易折断，还会受胶水固化应力影响，进一步恶化保偏效果；
3. 狭小套管内的多根光纤相互挤压，无法精确调节每根光纤的快慢轴角度，难以实现所有保偏光纤快慢轴角度的高度一致，最终影响器件的整体性能稳定性。
这些技术瓶颈限制了传统多通道保偏光开关在高密度、高可靠性场景中的应用，也促使行业亟需一种创新结构设计来突破现有局限。

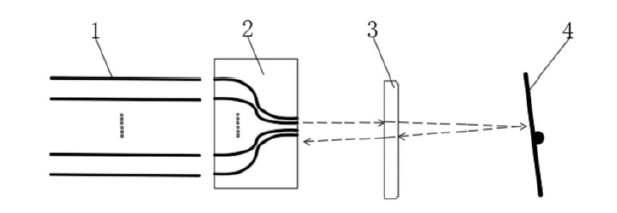

针对传统产品的技术痛点，广西科毅光通信联合研发团队经过长期技术攻关，推出了以“保偏光纤阵列+光波导阵列+透镜+转镜”为核心的多通道保偏光开关结构（如图2所示）。该结构通过光波导阵列的巧妙引入，在不牺牲保偏性能的前提下，实现了通道密度与稳定性的双重提升，成为行业技术升级的重要方向。
图2
注：图2，展示广西科毅多通道保偏光开关的核心结构，依次包含保偏光纤阵列、光波导阵列、透镜、转镜四大组件，体现了“光纤-波导-准直-反射”的光路设计逻辑。
该多通道保偏光开关的结构由四大核心部件协同构成，各组件的设计与选型均围绕“保偏性能”与“切换效率”两大核心目标：
1. 保偏光纤阵列：作为光信号的输入与输出端口，阵列中一根保偏光纤为入射光纤，其余为出射光纤，可根据实际需求设计通道数量。光纤阵列的通光端面经过精密抛光与镀膜处理，有效减少光信号的端面反射，提升透射效率，避免因端面面型不佳导致的出光效率损耗。
2. 光波导阵列：核心创新组件，由直波导与弯曲波导构成，可采用硅基光波导、玻璃基光波导、二氧化硅基光波导或聚合物光波导等多种材质。其关键设计在于“非对称间距布局”——靠近保偏光纤阵列一侧的波导间距与光纤间距完全匹配，确保光信号低损耗耦合；远离光纤阵列一侧的波导间距小于光纤间距，实现光路间距的高效压缩。这种设计既避免了光纤直接挤压扭曲的问题，又能通过光波导的高一致性保持偏振态稳定。
3. 准直透镜：选用Grin透镜、球面透镜或非球面透镜，核心作用是将光波导阵列出射的光信号转化为准直光，为后续转镜的反射切换提供稳定的光路基础。透镜的选型经过光学仿真优化，确保准直效果的同时，降低插入损耗。
4. 可转动转镜：采用马达驱动或微机电系统（MEMS）驱动方式，通过精确调节反射镜角度，实现入射光信号向目标出射通道的切换。转镜的转动精度经过校准，可满足多通道快速切换的需求，且结构稳定性强，适用于长期连续工作场景。
与传统结构相比，广西科毅多通道保偏光开关的结构设计具备三大核心创新：
1. 用光波导阵列替代传统套管固定方式，通过波导的精准布局实现光路压缩，彻底解决了光纤扭曲、挤压导致的保偏性能下降问题；
2. 光波导阵列的多根波导一致性优异，能完美保持保偏光纤的偏振态，实现“光路压缩”与“偏振稳定”的双重目标；
3. 保偏光纤阵列与光波导阵列的端面处理工艺（抛光+镀膜），进一步提升了光信号的传输效率，降低了器件的插入损耗，综合性能更优。
1. 保偏光纤阵列
①光纤类型：高消光比保偏光纤，支持单模/多模定制；
②光纤间距：标准间距与光波导阵列输入端精准匹配，可根据需求定制；
③端面处理：精密抛光（面型精度≤0.1μm）+增透膜镀膜（透射率≥99.5%）；
④机械性能：光纤阵列整体封装，抗弯曲、抗振动能力强，避免单根光纤易折断的问题。
2. 光波导阵列
①材质选择：硅基光波导（耐高温、稳定性强）、玻璃基光波导（低损耗、成本适中）等多种选项；
②波导结构：直波导段保证光信号低损耗传输，弯曲波导段实现间距压缩，弯曲半径经过优化以减少传输损耗；
③偏振保持能力：波导双折射设计，偏振消光比≥25dB，确保光信号偏振态稳定传输。
3.准直透镜
①透镜类型：Grin透镜（体积小、集成度高）、非球面透镜（准直精度高）；
②光学参数：数值孔径（NA）与光波导输出端匹配，准直光斑直径均匀，发散角≤0.5mrad；
③封装方式：与光波导阵列同轴对齐封装，确保光路同轴度。
4. 转镜组件
①驱动方式：MEMS驱动（响应速度快，切换时间≤1ms）、马达驱动（扭矩大，适用于多通道重载场景）；
② 转动范围：±10°，可覆盖多通道切换需求；
③反射率：镜面镀高反膜，反射率≥99.8%，减少光信号损耗。
性能指标 | 技术参数 |
通道数量 | 4通道、8通道、16通道（可定制） |
插入损耗 | ≤1.5dB（典型值） |
偏振消光比 | ≥25dB（工作波长范围内） |
切换时间 | ≤1ms（MEMS驱动）、≤5ms（马达驱动） |
工作波长 | 1310nm、1550nm（可定制其他波段） |
工作温度 | -40℃~85℃（宽温环境适应） |
可靠性 | 插拔寿命≥1000次，连续工作≥10000小时 |
广西科毅研发的多通道保偏光开关通过“光纤输入-波导传输-透镜准直-转镜反射-光纤输出”的闭环光路，实现光信号的精准切换，具体工作流程如下：
1. 光信号输入：外部光信号通过保偏光纤阵列中的入射光纤进入器件，入射光纤的快慢轴与光波导阵列的偏振方向精准对齐，确保光信号的偏振态初始稳定性；
2. 波导传输与间距压缩：光信号从保偏光纤阵列输出后，耦合至光波导阵列的输入端（波导间距与光纤间距一致，耦合损耗低）。经过直波导段传输后，通过弯曲波导段实现光路间距的压缩，最终从光波导阵列输出端以密集间距射出；
3. 准直处理：光波导阵列输出的光信号进入准直透镜，透镜将发散光转化为平行准直光，避免光信号在传输过程中的扩散，为转镜反射提供稳定的光路；
4. 光路切换：转镜根据控制系统的指令，通过MEMS或马达驱动调节反射角度，将准直光反射至目标出射通道对应的光波导输入端；
5. 光信号输出：反射后的光信号经光波导阵列反向传输（间距从密集恢复至与保偏光纤阵列匹配的间距），最终耦合至对应的出射光纤，完成整个光路切换过程。
整个工作过程中，光波导阵列的偏振保持能力确保光信号在传输与间距压缩过程中偏振态不发生畸变，转镜的高精度转动实现光路的快速切换，两者协同保障了器件的保偏性能与切换效率。
1. 保偏性能更稳定：摒弃传统套管结构，通过光波导阵列避免光纤扭曲、挤压问题，偏振消光比≥25dB，远优于传统产品，适用于对偏振态敏感的高精度光通信系统；
2. 通道密度更高：光波导阵列的间距压缩设计，在相同体积下可实现更多通道集成，支持4-16通道定制，满足高密度光路切换需求；
3. 机械可靠性更强：保偏光纤无需腐蚀处理，机械强度高，配合整体封装设计，抗振动、抗冲击能力优异，避免传统产品中腐蚀光纤易折断的问题；
4. 插入损耗更低：通过端面抛光镀膜、光路同轴对齐等工艺优化，插入损耗≤1.5dB，减少光信号传输损耗，提升系统传输效率；
5. 环境适应性更广：宽温工作范围（-40℃~85℃），可适应工业控制、户外通信等复杂环境，可靠性经过严苛测试验证。
1. 5G通信基站：用于基站光路切换与备份，实现多信号链路的快速切换，保障5G信号传输的稳定性；
2. 数据中心：满足数据中心高密度光路调度需求，提升机房空间利用率与光路切换效率；
3. 光纤传感系统：在油气勘探、电力监测等传感场景中，保持传感光信号的偏振态稳定，提升传感精度；
4. 航空航天通信：适应极端温湿度环境，为航空航天设备提供高可靠的光路切换解决方案；
5. 量子通信：满足量子信号传输对偏振态的高要求，为量子通信系统提供核心器件支持；
6. 测试测量仪器：作为光通信测试设备的核心组件，实现多测试光路的快速切换，提升测试效率。
广西科毅光通信科技有限公司专注于光通信核心器件的研发、生产与销售，拥有一支由光学工程师、材料工程师组成的专业研发团队，具备从结构设计、仿真验证到样品试制、批量生产的全流程能力。公司建立了标准化的生产车间与检测实验室，配备高精度光学检测设备，确保每一款产品都符合技术规范。
择合适的光开关等光学器件是一项需要综合考量技术、性能、成本和供应商实力的工作。希望本指南能为您提供清晰的思路。我们建议您在明确自身需求后，详细对比关键参数，并优先选择像科毅光通信这样技术扎实、质量可靠、服务专业的合作伙伴。
访问广西科毅光通信官网www.coreray.cn浏览我们的光开关产品，或联系我们的销售工程师，获取专属的选型建议和报价！
