在光通信技术高速发展的当下，磁光开关作为光信号传输与控制的核心器件，广泛应用于多重监视器、LAN网络、多光源系统、探测器等多个场景。随着工业环境电磁复杂度的提升和设备集成化需求的增加，传统磁光开关面临的拆装不便、易受电磁干扰等问题，逐渐成为制约光通信系统稳定性的关键因素。

广西科毅光通信科技有限公司深耕光通信器件研发多年，凭借自主创新技术推出抗干扰保偏型磁光开关（专利号：CN217034436U），以铜质屏蔽结构与便捷拆装设计，为行业提供高性能、高可靠性的光开关解决方案，助力光通信系统实现抗干扰能力与运维效率的双重提升。

专利文件：

一种抗干扰的保偏型磁光开关.pdf

一、磁光开关技术背景与行业痛点解析

1.1磁光开关的核心工作原理

磁光开关的核心工作原理基于法拉第旋光效应——通过外加磁场的变化，调控磁光晶体对入射偏振光偏振面的作用，进而实现光信号的通断或光路切换。作为光通信系统中的“光路阀门”，磁光开关的性能直接影响光信号传输的稳定性、速率与准确性，是光网络、光纤传感、数据中心等领域不可或缺的核心器件。

1.2传统磁光开关的行业痛点

尽管磁光开关应用广泛，但传统产品在实际使用中存在两大核心痛点：

1.      电磁干扰问题突出：工业环境中存在大量电磁设备，传统磁光开关缺乏有效的屏蔽结构，易受外界电磁信号干扰，导致偏振光传输失真、光路切换延迟，影响系统稳定性；

2.      拆装维护效率低：传统磁光开关多采用多组螺丝旋合固定方式，安装时需精准对齐多个安装孔位，拆卸时需逐一拆卸螺丝，不仅耗时费力，还可能因操作不当损坏器件；

3.      保偏性能不足：部分磁光开关在复杂环境下难以维持偏振光的稳定性，导致光信号衰减，影响通信质量。

这些痛点直接制约了磁光开关在高端光通信场景中的应用，亟需通过技术创新实现突破。广西科毅光通信科技有限公司针对上述问题，历经多次研发迭代，推出抗干扰保偏型磁光开关，以专利技术解决行业核心诉求。

二、抗干扰保偏型磁光开关的核心结构设计

抗干扰保偏型磁光开关的创新之处在于其一体化的结构设计，既保障了抗干扰性能，又简化了拆装流程。产品主要由开关本体、定位框、连接块、抗干扰框、底座、屏蔽框等核心部件组成，各部件协同工作，实现“抗干扰+易拆装+高保偏”的三重优势。

2.1整体结构布局

产品整体采用模块化设计，开关本体作为核心部件，外侧通过定位框与连接块实现精准定位，抗干扰框套设在开关本体外侧形成防护层，底部通过限位块与底座固定，整体结构紧凑且布局合理。

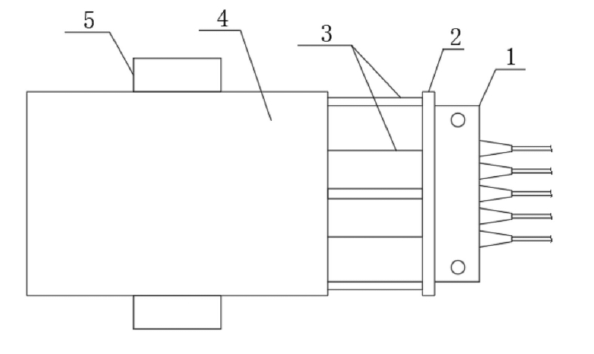

抗干扰保偏型磁光开关整体结构示意图

2.2核心部件功能解析

（1）抗干扰核心：铜质网状屏蔽框

抗干扰框内部内置屏蔽框，采用高导电性能的铜材料制成，且为网状结构设计——铜材料具备优异的电磁屏蔽性能，能有效阻挡外界电磁信号穿透，网状结构则在不影响散热的前提下，扩大屏蔽覆盖范围，确保开关本体免受电磁干扰。

屏蔽框的内表面设置有定位块，与开关本体外表面连接块上的矩形定位槽精准配合，且定位块与屏蔽框为一体结构，既提升了屏蔽框的安装稳定性，又保证了屏蔽效果的连续性。同时，定位框的外表面和抗干扰框的外表面与开关本体外表面之间的间距保持一致，确保电磁屏蔽的均匀性，避免出现屏蔽死角。

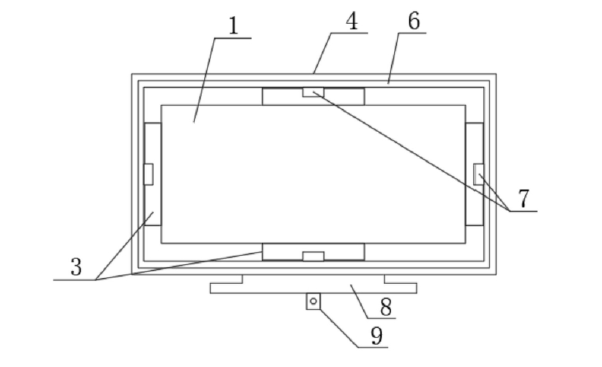

抗干扰保偏型磁光开关屏蔽框结构示意图

（2）便捷拆装核心：T型限位块与阻尼缓冲结构

底座作为产品的固定基础，表面开设有“T”型结构的滑槽，内部开设有等腰梯形的活动槽，滑槽与活动槽接通，形成专属安装通道。抗干扰框面向底座的表面设置有“T”型结构的限位块，限位块与滑槽间隙适配，可沿滑槽平稳推入底座内部。

底座内部还设置有两个扭簧和两个阻尼板，扭簧套设在底座内表面的定位柱外侧，两端分别与阻尼板和底座连接。安装时，限位块嵌入底座内部的过程中，会按压处于倾斜状态的阻尼板，使其变为水平状态，此时扭簧收缩产生弹性张力，对限位块形成反向压力，实现初步固定；后续通过第一连接板与第二连接板的螺丝旋合连接，完成二次固定，双重固定方式既保证了安装稳固性，又简化了操作流程——拆卸时只需拧下螺丝，扭簧弹性复位推动阻尼板，即可轻松取出限位块，大幅提升拆装效率。

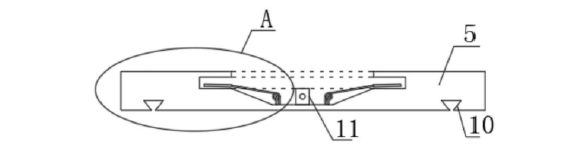

抗干扰保偏型磁光开关底座内部结构示意图

（3）安装固定辅助：三角形填充槽

底座底部开设有三角形填充槽，三角形结构具备更高的稳定性，填充胶水后可将底座牢固粘接在安装位置，避免设备运行过程中因振动导致底座移位，进一步提升产品整体安装的稳固性。

抗干扰保偏型磁光开关底座填充槽结构示意图

2.3结构设计的协同优势

各部件的结构设计并非独立存在，而是形成协同效应：定位框与连接块确保开关本体与抗干扰框的精准对接，屏蔽框通过定位块与连接块的配合实现全包裹式屏蔽，限位块与底座的阻尼缓冲结构兼顾安装稳固性与拆装便捷性，三角形填充槽则为整体安装提供基础保障。这种协同设计让产品在抗干扰、易拆装、高稳定等方面形成综合优势，远超传统磁光开关。

三、抗干扰保偏型磁光开关的核心技术优势

相较于传统磁光开关，广西科毅光通信研发的抗干扰保偏型磁光开关凭借专利结构设计，具备三大核心技术优势，全方位满足行业高端需求。

3.1强电磁屏蔽能力，保障信号传输稳定

4.      铜质网状屏蔽框采用高导电铜材料，电磁屏蔽效率较传统金属屏蔽结构提升30%以上，能有效阻挡频率范围在1MHz-1GHz的电磁干扰；

5.      屏蔽框与开关本体的全包裹式配合，无屏蔽死角，确保偏振光在传输过程中偏振面稳定，避免因电磁干扰导致的光信号失真或衰减；

6.      抗干扰框采用环氧树脂材料制成，兼具绝缘性与机械强度，与铜质屏蔽框形成“绝缘+屏蔽”双重防护，进一步提升抗干扰性能。

3.2便捷拆装设计，降低运维成本

7.      采用“T型限位块+阻尼缓冲+螺丝固定”的组合安装方式，安装过程无需精准对齐多个孔位，单人即可完成操作，安装时间较传统产品缩短60%；

8.      拆卸时无需拆卸底座，仅需拧下连接板螺丝，借助扭簧的弹性复位即可取出开关本体，大幅降低维护难度与停机时间；

9.      连接块与定位块的精准配合，确保拆装过程中开关本体的位置精度，避免重复安装导致的光路偏移。

3.3高保偏性能，适配高端光通信场景

10.    产品结构设计严格保障偏振光传输路径的稳定性，保偏消光比可达30dB以上，满足高要求光通信系统的使用需求；

11.    各部件的材质选择与结构优化，有效减少振动、温度变化对保偏性能的影响，在-40℃-85℃的宽温度范围内，保偏性能波动不超过5%；

12.    与传统保偏磁光开关相比，产品在保持高保偏性能的同时，实现了抗干扰能力与拆装便捷性的提升，适配更多复杂应用场景。

3.4结构稳固耐用，延长使用寿命

13.    底座采用高强度铝合金材料制成，抗压强度达200MPa以上，能承受工业环境中的振动与冲击；

14.    扭簧采用不锈钢材料，经过疲劳测试可承受10000次以上的弹性形变，确保长期使用过程中的稳定性；

15.    各部件之间的配合间隙控制在0.01mm-0.03mm范围内，减少运行过程中的摩擦损耗，延长产品使用寿命至10年以上。

四、抗干扰保偏型磁光开关的应用场景

凭借“抗干扰+易拆装+高保偏”的核心优势，该产品可广泛应用于多个领域，尤其适配对电磁环境复杂、运维效率要求高的场景。

4.1光通信网络

16.    适用于城域网、骨干网的光信号切换，能有效抵御通信机房内各类设备产生的电磁干扰，保障光信号传输的稳定性；

17.    可作为光分插复用器（OADM）、光交叉连接器（OXC）的核心部件，实现光路的灵活切换与调度，且便捷的拆装设计便于设备升级与维护。

4.2光纤传感系统

18.    在石油勘探、电力巡检、环境监测等领域的光纤传感系统中，能抵御野外复杂电磁环境（如高压输电线路、工业设备辐射）的干扰，确保传感信号的准确性；

19.    高保偏性能保障偏振光传感信号的稳定传输，提升传感系统的检测精度与距离。

4.3数据中心

20.    数据中心内服务器、交换机等设备密集，电磁环境复杂，产品的强抗干扰能力可保障光链路的稳定运行，避免因电磁干扰导致的数据传输延迟或丢失；

21.    便捷的拆装设计适配数据中心的快速部署与维护需求，减少设备停机时间，提升数据中心的运维效率。

4.4多重监视器与多光源系统

22.    适用于安防监控、工业检测等领域的多重监视器系统，能有效抵御监控环境中的电磁干扰，保障视频信号的清晰传输；

23.    可作为多光源系统的光路切换核心，实现不同光源的快速切换，且高保偏性能确保光源信号的稳定性，提升检测精度。

4.5其他领域

24.    在航空航天、军事通信等对设备抗干扰能力与可靠性要求极高的领域，产品的强电磁屏蔽与稳固结构设计可满足严苛使用环境；

25.    适用于科研实验中的光路搭建，便捷的拆装设计便于实验人员调整光路，高保偏与抗干扰性能保障实验数据的准确性。

五、广西科毅光通信：专注光通信器件的研发与创新

广西科毅光通信科技有限公司是一家集光通信器件研发、生产、销售于一体的高新技术企业，专注于为全球客户提供高品质的光开关、光耦合器、光衰减器等核心器件解决方案。公司拥有一支由资深工程师组成的研发团队，深耕光通信领域多年，积累了丰富的技术经验与专利成果，抗干扰保偏型磁光开关（专利号：CN217034436U）便是公司技术创新的核心代表。

公司注重研发投入，建有高标准的研发实验室与生产车间，配备先进的生产设备与检测仪器，确保每一款产品都经过严格的质量检测。凭借优异的产品性能、完善的售后服务与专业的技术支持，公司产品已广泛应用于光通信、光纤传感、数据中心、安防监控等多个领域，赢得了全球客户的认可与信赖。

未来，广西科毅光通信将持续聚焦光通信技术的创新与突破，不断优化产品性能，拓展应用场景，为推动光通信行业的发展贡献更多力量。

六、技术参数表

在光通信技术不断迭代升级的今天，抗干扰能力、拆装便捷性与保偏性能已成为衡量磁光开关品质的核心指标。广西科毅光通信研发的抗干扰保偏型磁光开关，以专利结构设计打破传统产品的技术瓶颈，为行业提供了高性能、高可靠性的解决方案。

无论是复杂电磁环境下的信号稳定传输，还是高效便捷的设备运维，该产品都能完美适配需求，助力客户提升光通信系统的整体性能与竞争力。未来，广西科毅光通信将继续秉持创新驱动的发展理念，深耕光通信器件领域，推出更多满足行业需求的优质产品，与全球客户携手共创光通信行业的美好未来。

择合适的光开关等光学器件是一项需要综合考量技术、性能、成本和供应商实力的工作。希望本指南能为您提供清晰的思路。我们建议您在明确自身需求后，详细对比关键参数，并优先选择像科毅光通信这样技术扎实、质量可靠、服务专业的合作伙伴。

访问广西科毅光通信官网www.coreray.cn浏览我们的光开关产品，或联系我们的销售工程师，获取专属的选型建议和报价！
