如果把光网络比作信息高速公路，那么电光调制器就是连接“电子城”和“光子国”的核心关口。所有需要运算、存储的数字电信号，都必须在这里转换为光信号，才能进入光纤的广阔天地进行长途跋涉。随着800G、1.6T光模块时代迫在眉睫，这个“关口”的通行速度、效率和能耗，正面临着前所未有的压力。

纯硅材料虽然工艺成熟，但其物理特性在调制速度上存在“天花板”。而另一种成熟材料——铌酸锂，虽然性能优异，却难以与硅基芯片小型化、低成本集成。有没有一种技术，能取长补短，开创一条新路？近年来，硅-有机混合（SOH）集成技术，正以其惊人的潜力闯入人们的视野。

(一)瓶颈与曙光：为什么是“有机材料”？

传统的硅调制器，主要依靠注入或耗尽载流子来改变折射率，从而实现调制。这种方式本质上是“电子”的运动会，不仅速度受限于载流子寿命（通常在GHz范围），还会带来不可避免的光吸收损耗。更重要的是，它的调制效率（用VπL衡量，值越小越好）提升空间有限。

有机电光聚合物材料，则打开了一扇新的大门。其核心是内部特殊设计的“发色团”分子。在强直流电场和适当温度下，这些原本杂乱无章的分子会像一群听到口令的士兵，齐刷刷地转向电场方向并被固定下来。这个过程叫“极化”。极化后的材料会表现出强大的“线性电光效应”：其折射率能随着外加电场的改变而即时、线性地变化，没有拖尾，没有额外的光吸收。

这个特性的优势是颠覆性的：

1. 速度极快：响应时间在飞秒级，理论上支持THz的调制带宽。

2. 纯相位调制：几乎不引入额外光损耗，信号质量高。

3. 驱动电压低：高性能有机材料的电光系数可达传统材料的数十倍，意味着可以用更短的尺寸或更低的电压实现调制。

(二)结构上的“微操”：让光与电“亲密接触”

有了好材料，如何让它在硅芯片上发挥最大效力，是关键挑战。光场和调制电场必须在一个微小区域内强烈重叠，才能高效工作。研究人员在波导结构设计上展现了惊人的巧思。

第一种思路是“亚波长光栅波导”。这种波导表面看起来像一排排精细的“肋骨”。当“肋骨”的周期小于光波长时，光就不再“看见”具体的硅和间隙，而是感觉像在一种均匀的“人工材料”中传播。我们可以通过设计，让大部分光场能量（约40%）恰好分布在填充了有机材料的间隙区域。这样一来，电场对光场的调控效率就大大提升了。基于这种结构的调制器，理论上可在1.5毫米长度内实现超过50GHz的电光带宽，附加损耗仅约1.5dB。

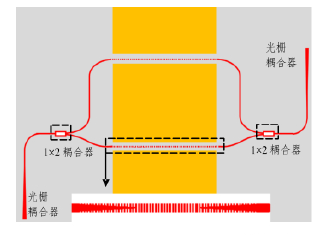

基于亚波长光栅结构的硅-有机混合MZI调制器示意图

第二种思路更为激进，走向“等离子激元纳米腔”。如果说亚波长光栅是引导光场，那么等离子激元结构则是“囚禁”光场。它在两块金属（如金）中间留下一个仅几十纳米宽的狭缝，光会被极端压缩在这个狭缝中，强度极大增强。如果在这个狭缝中填充有机材料，那么光和电的相互作用将达到近乎极限的水平。这种结构的调制器长度可以短至10微米，VπL值极低，带宽潜力可达THz量级。

当然，金属带来的吸收损耗是它的阿喀琉斯之踵。为此，折中的“硅-等离子激元混合波导”被提出，部分光场分布在低损耗的硅中，部分分布在金属狭缝的高场强区，在效率和损耗间取得了更好的平衡。

(三)工艺攻坚战：极化，决定成败的“临门一脚”

再好的材料和结构，都需要精湛的工艺来实现。对于硅-有机混合调制器，最核心、也最困难的工艺步骤就是“电场极化”。

这个过程如同为材料注入“灵魂”。芯片被置于精密的温控台上，加热到聚合物特有的“玻璃化转变温度”附近，此时聚合物链段开始运动。此时，在填充了聚合物的电极间施加每微米上百伏的强直流电场，内部的发色团分子在电场力驱动下开始艰难地转向。通过监测微安级的极化电流变化，我们可以判断极化进程。一旦完成，迅速降温将分子取向“冻结”，撤去电场后，材料的电光能力便永久保持。

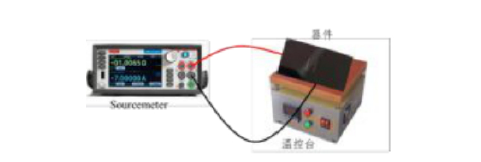

电光聚合物极化设备与过程示意图

这项工艺的挑战在于均匀性和可靠性。纳米狭缝内的电场是否均匀？聚合物与硅、金属的界面是否会影响分子排列？极化过程中是否会击穿？这些都是我们在实验室里反复摸索、优化的课题。目前，国内合作团队已能合成电光系数超过190pm/V的材料，并通过工艺优化，在器件上初步观测到了明确的电光调制效果，为后续性能提升奠定了坚实基础。

(四)未来已来：应用展望与我们的角色

硅-有机混合电光调制器的目标非常明确：成为下一代800G/1.6T光模块、乃至未来共封装光学（CPO）内部超短距互联的核心引擎。它的高带宽、低功耗和小尺寸特性，完美契合了数据中心内部“油耗”更低、“车速”更快的需求。

当然，从实验室的芯片到市场认可的产品，这条路还需要跨越材料稳定性、工艺成熟度、成本控制等多重关卡。但技术发展的方向已经清晰。

在广西科毅光通信，我们以开放而务实的态度跟踪着包括硅-有机混合在内的各项前沿技术。我们相信，解决下一代光互联的瓶颈，需要材料、器件、电路和系统层面的协同创新。我们愿与产业链上下游的伙伴一道，共同探索这条充满希望的“混合集成”之路，为未来的光网络准备好那颗最强劲的“心脏”。
