走进现代数据中心，你会发现最昂贵的不是服务器，而是将它们连接起来的网络。传统的电交换网络，就像一座繁忙的多层立交桥，数据包需要不断上下桥（电-光-电转换），经过多个路口（交换节点），才能到达对面。这个过程消耗了大量电力，也累积了可观的延迟。

有没有可能，在需要通信的服务器之间，直接铺设一条“光学的专属高速直道”呢？这个设想的核心，就是大规模、可重构的光开关阵列。它被视为突破数据中心网络“能耗墙”和“带宽墙”的关键技术之一。而在众多技术路线中，基于硅基MZI的光开关阵列，正因其与CMOS工艺的天然亲和力，展现出强大的竞争力。

(一)从“开关单元”到“交换矩阵”：拓扑的艺术

单个2×2光开关，只能完成最基本的交叉连接功能。要构建一个能将N个输入端口灵活连接到N个输出端口的交换矩阵，就需要将大量开关单元像搭积木一样，按照特定的“图纸”互连起来。这张“图纸”，就是网络拓扑。

拓扑结构的选择，是一场深刻的权衡。我们既希望这个矩阵是“无阻塞”的（即任何时刻，任意输入和输出之间的连接请求都能被满足），又希望它使用的开关单元数量尽可能少（降低成本、损耗和功耗），同时还希望信号穿过矩阵的路径长度尽量均匀（便于系统管理）。

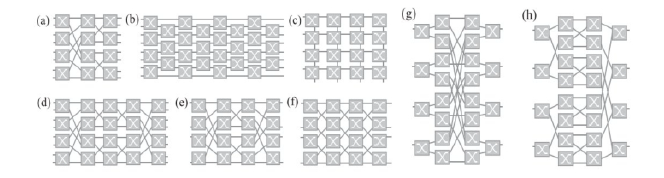

常用光开关阵列拓扑结构示意图

在研究和实践中，Beneš拓扑结构因其出色的综合性能而备受青睐。它用大约N*log₂N个2x2单元，就能构建一个严格无阻塞的网络。例如，一个16x16的严格无阻塞开关阵列，只需要56个核心开关单元，分7级排列。这种递归、对称的结构，不仅控制逻辑相对规整，也更适合在硅光芯片上布局布线。

(二)性能的标尺：阵列规模放大时的挑战

当我们将实验室里成功的单元器件，扩展成包含数十上百个单元的阵列时，一系列系统级挑战便浮现出来：

1. 损耗累积：光信号每经过一个开关单元、一段弯曲波导、一个交叉点，都会有微小的损耗。在16x16乃至更大规模的阵列中，这些损耗叠加起来可能变得非常可观。我们实验中的16x16无校准阵列，其单片附加损耗约为4-6dB，这包括了所有单元和连接波导的贡献。

2. 串扰叠加：串扰就像通话时的背景噪音。在阵列中，一个通道的信号可能通过多种途径泄漏到另一个不相关的通道。规模越大，这种非故意耦合的路径就越复杂，管理串扰的难度呈指数上升。因此，每个单元自身极低的串扰（如优于-30dB）是构建大规模阵列的绝对前提。

3. 控制与功耗：一个16x16阵列可能有近60个独立的加热电极需要驱动。如果每个单元都需要不同的校准电压，驱动电路将异常复杂。这正是我们之前强调“无校准”单元价值的所在——它使得我们可以用统一的标准电压驱动所有处于相同状态的开关，极大简化了外围电路和控制系统，并显著降低了维持网络状态的总功耗。

(三)封装的重量：从裸芯片到可用模块

一颗在显微镜下看起来精美无比的硅光芯片，如果没有合适的“包装”，是无法在现实的数据中心环境中工作的。封装，是实现产品化的“临门一脚”，也常常是成本的主要部分。

对于光开关阵列，封装需要同时解决三大连接问题：

• 光连接：如何将数十根光纤高精度、高可靠地对准到芯片上微米级的光栅耦合器或端面？这需要精密的微装配技术和稳定的封装结构。

• 电连接：如何将芯片上数十个甚至上百个微小的电极焊盘，引出到外部的驱动电路板上？传统的金丝键合仍是主流，但对于更高密度、更高频率的需求，倒装焊等先进互联技术是未来方向。

• 热管理与保护：如何散发芯片工作时产生的热量？如何保护脆弱的硅波导和纳米结构免受尘埃、湿气、机械应力的损害？这需要综合的材料选择和结构设计。

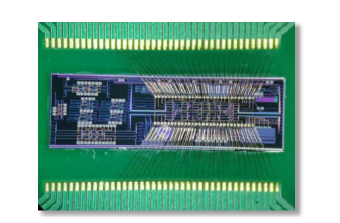

16×16 MZI光开关阵列电学封装后的实物显微镜图

(四)在数据中心中的想象：不止于替代

光交换阵列在数据中心的应用，远不止是简单地“一对一”替换电交换机。它带来了新的网络架构可能性：

• 动态带宽分配：在机器学习训练等场景中，不同计算节点组之间的通信模式会剧烈变化。光交换阵列可以分钟甚至秒级地重构光连接拓扑，让网络资源紧贴应用需求，最大化集群利用率。

• 突破机架边界：可以构建跨机架的“光背板”，让物理上分散的服务器、GPU、存储池在逻辑上宛如一台巨大的计算机，这对于超算和AI训练至关重要。

• 降低网络层级：通过引入大规模光交叉连接，有可能简化传统多层（叶-脊-核心）的网络架构，降低端到端延迟和设备成本。

当然，前路仍有挑战。规模与损耗/串扰的平衡、智能化的控制调度软件、与现有SDN体系的融合、最终的成本竞争力，都是需要产学研用协同攻克的课题。

在广西科毅光通信，我们看待光交换阵列，不仅是一个器件，更是一个系统级解决方案的起点。我们从单元性能、阵列架构、封装可行性等多个维度进行综合评估，致力于为客户提供既有技术前瞻性，又具备工程落地潜力的互联方案。我们相信，当光交换的“矩阵”点亮数据中心的那一刻，网络的形态将被重新定义。
