2025-12-26
光通信系统的规模化发展，对光开关的集成度、稳定性、切换速度和损耗控制提出了越来越高的要求。传统机械光开关与微机电系统（MEMS）光开关因存在物理移动部件，不仅开关速度受限，还容易受环境振动影响，长期使用的稳定性难以保障。而平面光波线路（PLC）技术的出现，彻底改变了这一现状——它利用波导材料的物理效应实现光路切换，无需任何移动部件，兼具集成度高、稳定性强、兼容性好等优点。
其中，硅基SiO₂光波导技术凭借与现有半导体工艺高度兼容、传输损耗低、制造成本可控等突出优势，成为构建多端口矩阵光开关的核心技术方向。但传统矩阵光开关多为“空分型”设计，通信线路物理分离，仅能实现一对一通信，无法满足同一信号多端口同时输出的需求，极大限制了光通信系统的灵活调度能力。例如在数据中心场景中，当多个终端需要同时获取同一数据源的信号时，传统光开关的“一对一”限制会导致信号传输效率低下，无法适配密集型数据交互需求。
对此，我们广西科毅光通信基于Mach-Zehnder干涉仪（MZI）优化设计，研发出具备多路连接功能的新型波导矩阵光开关，成功实现1:k（k>1）的多端口互联，彻底解决传统光开关的通信方式局限，为光通信系统提供更灵活、高效的光路解决方案。
一、新型波导矩阵光开关的核心技术原理

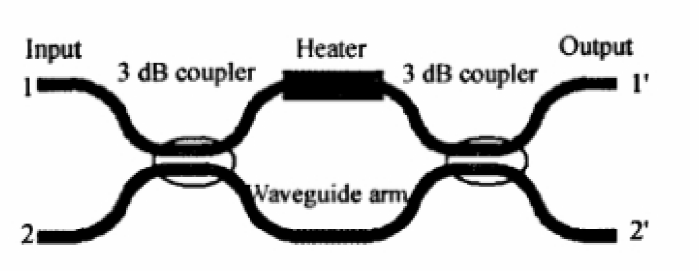

新型波导矩阵光开关的核心单元的是优化后的Mach-Zehnder干涉仪（MZI），其基本结构由两个3dB耦合器和两条等长波导臂组成，其中一条波导臂蒸镀金属薄膜（加热器），通过热光效应改变光信号的相位，进而实现光路切换与功率分配。
Mach-Zehnder干涉仪结构
光信号在MZI单元中的相位差满足公式：Δφ=2π/λ·Δn·L（其中λ为真空中波长，Δn为加电后波导臂的折射率变化，L为金属薄膜长度）。

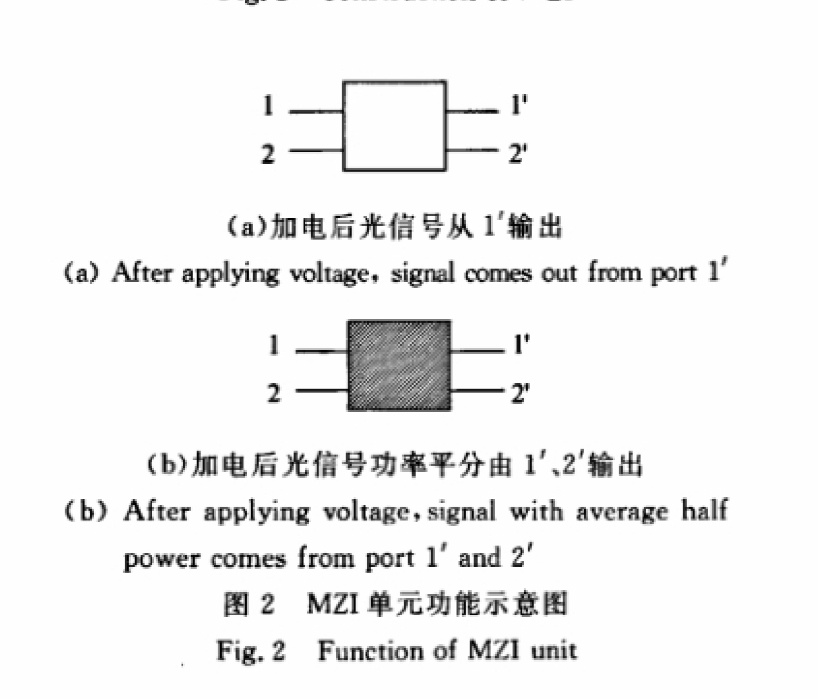

基于这一原理，我们定义了两种核心开关单元：
开关单元a：未加电时，输入光信号经3dB耦合器功率均分后，两条波导臂无相位差，最终由指定输出端口（如2'）输出；当对加热器加电，使相位差Δφ=π时，光信号切换至另一输出端口（如1'），实现光路的“开-关”切换。
开关单元b：当加热器加电使相位差Δφ=π/2时，输入光信号的功率会被平均分配至两个输出端口（如1'和2'），实现同一信号的多端口同步输出，这也是解决传统光开关“一对一”局限的关键设计。
MZI单元功能示意图
通过这两种开关单元的组合，新型波导矩阵光开关能够实现多样化的光路调度：既可以实现单一信号的定向切换，也可以实现同一信号的多端口均分输出，完美适配一对多、多对多的通信需求。
为构建2×2、4×4等多端口矩阵光开关，我们采用蝶形交叉连接的Banyan网络结构，相比传统Crossbar结构，该设计具有两大核心优势：
1. 光路损耗一致性更好：传统Crossbar结构存在多路径损耗差异，而Banyan网络通过标准化交叉设计，有效降低路径损耗波动；
2. 插入损耗更低：Banyan网络以更少的联接级数实现多端口互联，相比光路补偿型Crossbar结构，进一步减少光信号在传输过程中的损耗。

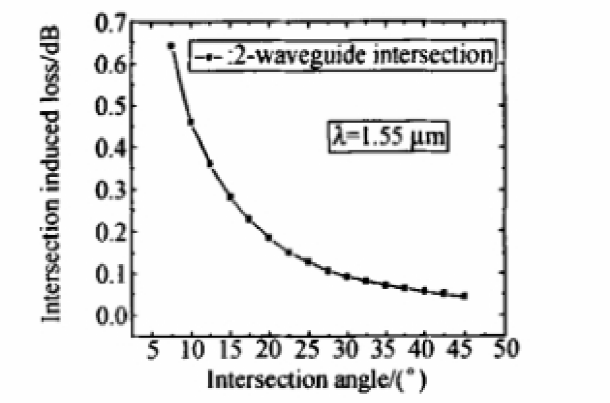

在Banyan网络中，波导间的交叉角度会直接影响交叉损耗。我们通过OptiBPM软件仿真发现：当交叉角大于30°时，交叉损耗可控制在0.1dB以下，几乎不影响系统整体性能。因此，我们在设计中设定波导交叉角为30°，此时斜波导与直波导交叉损耗仅0.09dB，两反方向斜波导交叉损耗小于0.01dB，在端口数较少的矩阵光开关中可忽略不计。
波导交叉角损耗变化曲线
二、2×2与4×4波导矩阵光开关的结构与性能
基于MZI核心单元与Banyan网络结构，我们成功研发出2×2和4×4两种规格的多端口波导矩阵光开关，覆盖不同场景的应用需求。

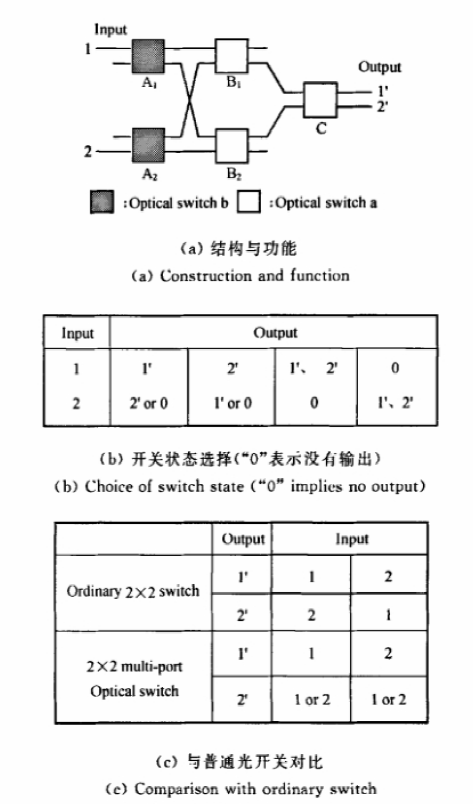

2×2多端口光开关由开关单元a和开关单元b组合而成，相比传统2×2光开关，其最大优势是具备3种输出模式：单一端口全功率输出（1'或2'）、双端口功率均分输出（1'和2'各输出50%功率），彻底打破传统光开关“一对一”的输出限制。
2×2多端口波导矩阵光开关结构
在实际应用中，2×2光开关的灵活输出模式可适配多种场景：例如在小型数据中心，当终端A需要获取完整信号时，可通过开关单元a设定单一端口输出；当终端A和终端B需要同时获取该信号时，可切换至开关单元b的双端口均分输出模式，无需额外增加信号转发设备，极大简化系统架构。

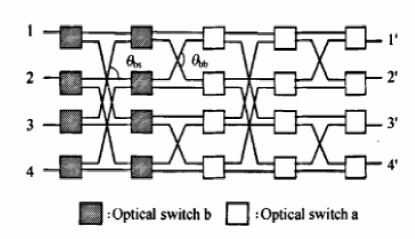

4×4多端口光开关采用层级化Banyan网络结构，将多个MZI单元按蝶形交叉方式组合，不仅能实现任一输入端口与输出端口的定向连接，还支持同一输入信号在多个输出端口同时输出，从根本上避免多端口对同一信号的竞争问题。
ALT标签：4×4多端口波导矩阵光开关结构-广西科毅光通信
4×4光开关的核心优势在于“无阻塞调度”：通过合理设计驱动电极，无论输入信号如何分配，都能找到对应的无冲突光路，确保信号传输的稳定性。例如在长途光通信网络中，4×4光开关可实现4路输入信号与4路输出信号的任意组合互联，既支持单信号多端口分发，也支持多信号定向切换，适配复杂网络拓扑的调度需求。

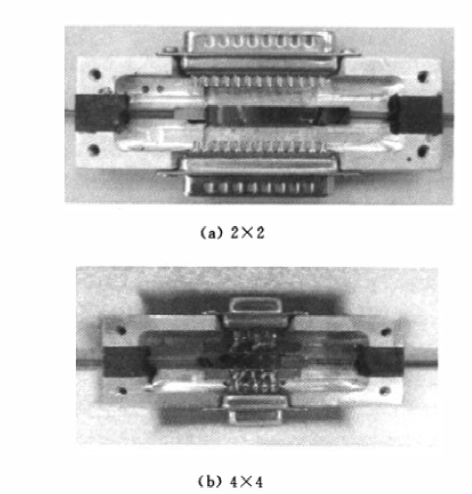

为验证产品性能，我们基于PLC技术完成SiO₂基MZI单元、2×2及4×4光开关的制作与封装，并进行全面的性能测试，核心测试结果如下：
2×2与4×4波导矩阵光开关实物
2×2光开关性能：
￮ 插入损耗：2.25dB（行业同类产品平均水平约3dB）；
￮ 开关响应时间：0.8ms（<1ms，满足高速调度需求）；
￮ 串扰：43dB（信号隔离度高，抗干扰能力强）；
￮ 最高功耗：700mW（能耗控制优异）。
4×4光开关性能：
￮ 平均插入损耗：4.3dB（多端口结构下仍保持低损耗优势）；
￮ 平均偏振相关损耗（PDL）：0.4dB（偏振稳定性好）；
￮ 平均串扰：37dB（信号干扰小，传输质量高）；
￮ 开关响应时间：<1ms（全端口一致化高速响应）；
￮ 波长一致性：1530-1570nm波长范围内，插入损耗曲线基本重合，最小插入损耗约4.0dB（适配DWDM系统的多波长需求）。

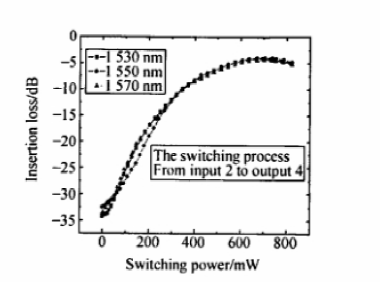

4×4波导矩阵光开关插入损耗随功率变化曲线
测试数据表明，新型波导矩阵光开关的插入损耗、开关速度、串扰等核心指标均达到行业领先水平，且器件封装体积小、稳定性强，完全满足商业光通信系统的应用要求。
三、新型波导矩阵光开关的产品优势与行业应用场景
相比传统光开关与同类产品，广西科毅光通信的新型波导矩阵光开关具有以下四大核心优势：
1. 多端口灵活互联：支持一对多、多对多通信，同一信号可实现多端口同时输出，打破传统光开关的通信限制；
2. 低损耗高传输效率：基于SiO₂波导与Banyan网络设计，2×2开关插入损耗仅2.25dB，4×4开关平均插入损耗4.3dB，远低于行业平均水平；
3. 高速响应无延迟：开关响应时间<1ms，适配光通信系统的高速调度需求，无信号传输卡顿；
4. 高稳定性长寿命：采用PLC技术，无移动部件，抗振动、抗环境干扰能力强，使用寿命远超MEMS光开关；
5. 高集成度低成本：与半导体工艺兼容，可批量生产，且器件体积小，便于系统集成，降低整体部署成本。
1. 密集波分复用（DWDM）系统：适配多波长信号的灵活调度，支持同一波长信号多端口分发，提升系统带宽利用率；
2. 数据中心互联：满足多终端与数据源的高效交互，简化数据中心内部光路架构，降低能耗与维护成本；
3. 长途光通信网络：实现骨干网、城域网的光路切换与故障冗余备份，当某一路径故障时，可快速切换至备用光路，保障通信连续性；
4. 光纤传感系统：支持多测点信号的同步采集与传输，适配工业监测、环境传感等场景的多维度数据获取需求；
5. 光测试仪器：作为测试系统的核心光路切换部件，实现多通道测试信号的快速切换，提升测试效率。
广西科毅光通信科技有限公司专注于光通信器件的研发、生产与销售，核心团队拥有多年光通信领域技术积累，依托PLC技术、MZI优化设计等核心优势，成功实现新型波导矩阵光开关的产业化落地。公司严格遵循ISO质量体系标准，从芯片设计、封装测试到成品交付，建立全流程质量管控体系，确保每一款产品都能满足客户的严苛要求。
目前，我们的2×2、4×4波导矩阵光开关已广泛应用于数据中心、电信运营商、工业传感等领域，获得客户的高度认可。未来，我们将持续聚焦技术创新，重点推进两大方向：一是进一步降低插入损耗，优化波导结构与封装工艺，提升产品性能；二是拓展产品规格，研发8×8、16×16等更大规模的矩阵光开关，适配更复杂的光通信场景需求。
择合适的光开关等光学器件及光学设备是一项需要综合考量技术、性能、成本和供应商实力的工作。希望本指南能为您提供清晰的思路。我们建议您在明确自身需求后，详细对比关键参数，并优先选择像科毅光通信这样技术扎实、质量可靠、服务专业的合作伙伴。
如果您对磁光开关产品有需求，或想了解更多光通信相关产品信息，访问广西科毅光通信官网www.coreray.cn浏览我们的光开关产品，或联系我们的销售工程师，获取专属的选型建议和报价！
