在全光网络高速发展的当下，光开关作为光交换核心器件，其性能直接决定光网络的传输效率、响应速度与稳定性，是5G通信、数据中心、智能传感等领域的关键支撑组件。传统机械类光开关依赖微型马达驱动，存在响应速度慢、体积难以微型化、功耗较高等痛点，已逐渐无法适配新一代光通信系统的高频切换需求。

聚合物分散液晶（PDLC）光开关凭借毫秒级响应速度、简易制备工艺、优异物理稳定性等优势，成为光开关领域的研发热点。目前PDLC制备多采用光致聚合相分离法，但该方法需添加各类助剂，易对液晶性能造成损害，影响光开关长期稳定性。而溶致相分离法无需任何添加剂，操作简便且过程易控，为PDLC光开关的规模化制备提供了全新路径。

广西科毅光通信科技有限公司（官网：www.coreray.cn）深耕光通信器件研发与生产多年，始终聚焦光开关核心技术突破。本文基于溶致相分离法，以PMMA（聚甲基丙烯酸甲酯）为基底、TEB-30A液晶为功能材料，系统研究材料配比与固化温度对PDLC光开关性能的影响，为高性能光开关的制备与优化提供技术参考。

一、PDLC光开关核心技术原理与优势

PDLC光开关的核心原理是利用液晶分子的电光效应：无电场作用时，液晶微滴随机分散于PMMA基底中，入射光经微滴多次散射，体系呈现乳白色不透明状态（关态）；施加电场后，液晶分子沿电场方向定向排列，光散射效应减弱，体系迅速变为透明状态（开态），通过电场的通断实现光信号的快速切换。

相较于传统光开关技术，PDLC光开关具备三大核心优势：其一，响应速度快，切换时间可达毫秒级，远超机械式光开关的毫秒至秒级响应；其二，制备成本低，溶致相分离法无需复杂光刻设备，工艺步骤简化，适合批量生产；其三，稳定性优异，PMMA作为惰性聚合物，白光透过率高达92%，双折射系数低，能有效提升光开关的光学稳定性与使用寿命。

作为光通信领域的重要器件，PDLC光开关的性能优化一直是行业关注重点。影响其光开关效应的关键因素包括材料配比、固化温度、膜厚度、液晶微滴粒径等，其中材料配比与固化温度对液晶微滴的分布状态、粒径大小起决定性作用，直接影响光开关的透过率与切换性能。

二、溶致相分离法制备PDLC光开关实验研究

2.1 实验原料与制备工艺

本实验以自制PMMA为基底材料，TEB-30A液晶为功能组分，N,N-二甲基甲酰胺为溶剂，不添加任何添加剂，采用溶致相分离法制备PDLC光开关膜，具体工艺如下：

1.  溶液制备：按3g:10ml的比例将PMMA与N,N-二甲基甲酰胺混合，置于磁力搅拌器上持续搅拌1小时，确保PMMA完全溶解，形成均匀透明的PMMA溶液；

2.  混合涂布：将PMMA溶液与TEB-30A液晶按不同体积比（3:2、1:1、2:3）混合，搅拌均匀后，将混合溶液均匀涂布于ITO导电玻璃表面；

3.  固化成型：将ITO玻璃置于XY型智能加热控温台，分别设置22℃（室温）与55℃（接近TEB-30A液晶清亮点）两种固化温度，控温精度为±1℃；待混合溶液半干时，覆盖另一块ITO玻璃，以专用填充物控制膜厚度至20μm左右，持续固化至溶剂完全挥发，得到PDLC光开关样品；

4.  样品分组：最终制备4组样品，分别为55℃固化的40%LC（液晶体积比）、50%LC、60%LC样品，以及22℃固化的50%LC样品。

2.2 性能测试方法

为全面评估PDLC光开关的性能，采用两种测试体系对样品进行表征，具体测试方案如下：

•    透过率-电压特性测试：以氦氖激光（波长632.8nm）为光源，搭配锁相放大器光电探头作为探测器，在样品两端施加0-40V直流电压，记录不同电压下的透过率变化，绘制透过率-电压曲线，评估光开关的切换性能；

•    可见光区稳定性测试：以溴钨灯（连续光谱）为光源，连接电脑控制的光栅光谱仪，测试样品在400-700nm可见光范围内的开关态透过率曲线，分析其光谱稳定性。

三、PDLC光开关性能影响因素分析

3.1 材料配比对光开关性能的影响

材料配比（液晶与PMMA溶液体积比）直接决定液晶微滴在基底中的分布状态与粒径大小，进而影响光开关的透过率与切换效应。图1为55℃固化条件下，不同液晶含量（40%、50%、60%）样品的透过率-电压曲线。

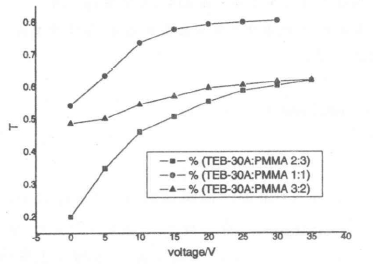

图1:材料配比对PDLC开关效应的影响

测试结果显示：液晶含量从40%提升至50%时，样品的最大透过率从62%升高至80%，提升近20%，但关态透过率同步从20%左右增至50%以上，光开关效应显著减弱；当液晶含量进一步提升至60%，样品透过率未继续升高，反而出现小幅下降，且开关效应愈发不明显。

通过200倍偏光显微镜观察样品微观结构，发现液晶含量对微滴形态的影响呈现明显规律：

40%LC样品中，液晶微滴分布密度大且粒径均匀，平均粒径约20μm（图2），能对入射光产生强烈多次散射，关态透过率低，开关对比度优异，是最优配比方案；

图2: 40%LC的PDLC在200倍显微镜下照片标尺为125微米

50%LC样品中，液晶微滴粒径过小（小于3μm，图3），光散射能力不足，导致关态透过率过高，开关效应减弱；

图3: 50%LC的PDLC在200倍显微镜下照片标尺为125微米

60%LC样品中，液晶含量过高导致微滴分布极不均匀，粒径跨度从几微米至一百多微米（图4），体系散射一致性差，光开关性能大幅下降。

图4: 60%LC的PDLC在200倍显微镜下照片标尺为125微米

3.2 固化温度对光开关性能的影响

固化温度是影响PDLC膜微观结构的另一关键因素。实验选取50%LC配比样品，对比22℃（室温）与55℃（接近液晶清亮点）两种固化温度下的光开关性能，测试结果如图5所示。

图5: 固化温度变化对开关效应的影响

由图可知，55℃固化样品的光开关性能显著优于室温固化样品：其关态透过率从室温固化的50%以上降至30%以下，开态透过率从75%提升至82%，开关对比度提升近50%。这是因为接近液晶清亮点的固化温度下，液晶分子流动性增强，在相分离过程中能形成更均匀的微滴分布；同时，高温固化可减少PMMA基底中的残留应力，提升膜层平整度，降低光传输损耗。

值得注意的是，固化温度过高（超过液晶清亮点）会导致液晶分子过度取向，反而破坏微滴的分散状态，因此固化温度需精准控制在液晶清亮点附近，才能实现光开关性能的最优提升。

3.3 可见光区光谱稳定性测试

为验证PDLC光开关在实际应用中的光谱适配性，以溴钨灯为光源，测试40%LC、55℃固化样品在可见光区（400-700nm）的开关态透过率曲线，结果如图6所示。

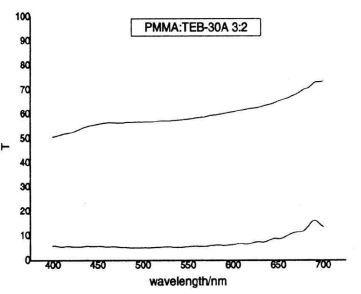

图6: PDLC光开关效应在可见光区的稳定性

测试结果表明，该样品在400-650nm波长范围内透过率变化平稳，波动幅度小于5%，具备良好的光谱稳定性；在650-700nm波长范围内，透过率随波长增加呈明显上升趋势，这是因为当入射光波长远超液晶微滴粒径（20μm）时，光散射效应减弱，体系透过率显著提升。该特性使PDLC光开关可适配多波长光通信系统，具备广泛的应用场景适配性。

四、PDLC光开关优化方向与行业应用前景

4.1性能优化核心方向

基于本次实验结果，高性能PDLC光开关的制备需把控三大核心要点：一是材料配比，液晶体积比控制在40%左右，可实现微滴粒径与分布密度的最优平衡；二是固化工艺，温度精准控制在液晶清亮点附近（55℃左右），提升开关对比度与透过率；三是材料选型，后续可选用折射率与PMMA更匹配的液晶材料，进一步降低关态透过率，提升开关响应速度。

此外，通过优化膜厚度（控制在15-25μm）、改进涂布工艺（采用刮刀涂布替代手工涂布）等方式，可进一步提升PDLC光开关的批量生产一致性，降低生产成本，为规模化应用奠定基础。

4.2行业应用场景拓展

PDLC光开关凭借优异的性能，已在多个光通信领域展现出广阔应用前景：在数据中心，可用于光链路的快速切换与故障自愈，提升数据传输的可靠性；在5G基站，可实现多频段光信号的动态分配，适配高频通信需求；在智能传感系统，可作为光调制器核心组件，提升传感精度与响应速度。

随着全光网络的持续升级，PDLC光开关的市场需求将持续增长。广西科毅光通信科技有限公司依托本次实验技术成果，已启动高性能PDLC光开关的产业化研发，预计可实现开关响应速度≤5ms、开关对比度≥5:1、使用寿命≥10万小时的核心指标，为行业提供高性价比的光开关解决方案。

溶致相分离法为PMMA基PDLC光开关的制备提供了简易、低成本的技术路径，实验证明：液晶体积比40%、固化温度接近液晶清亮点（55℃）时，可制备出开关性能优异、光谱稳定性良好的PDLC光开关。该技术无需添加任何添加剂，能有效提升光开关的长期稳定性，适合规模化生产。
