2025-12-27
与传统电学传感器相比，光纤传感器具备无源、抗电磁干扰、耐腐蚀、寿命长等显著优势，尤其适用于复杂电磁环境、高温高压及远程监测场合。
应变作为反映结构形变与受力状态的关键物理量，其精确测量对桥梁、航空、能源设施的安全运行至关重要。
目前光纤应变传感器主要分为强度调制型、偏振调制型、波长调制型和相位调制型四大类。其中，偏振调制型传感器因灵敏度高、结构灵活，近年来备受关注。
在这一技术脉络中，保偏光纤凭借其优异的偏振保持能力，成为实现高精度偏振调制传感器的理想载体。
全保偏光纤反射式双折射干涉应变传感器的结构与原理
本发明提出的传感器采用全保偏光纤结构，主要包括以下组件：
第一保偏光纤与第二保偏光纤，两者以45°角旋转熔接
第二保偏光纤端面涂覆有镀金反射层
保偏耦合器，连接起偏器、手动检偏器与传感光纤段

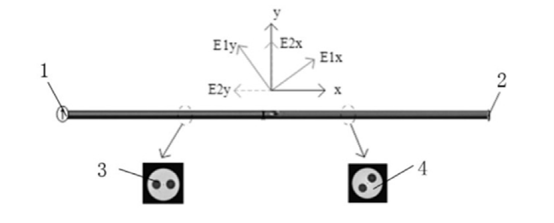

图1 展示光路在保偏光纤中的传播与干涉过程
其工作原理可概括为：
宽谱光源发出的光经起偏器变为线偏振光，进入保偏光纤后激励起两个正交偏振模。
这两个模在光纤中传播时因折射率差异产生相位差，经镀金层反射后再次合束，通过检偏器发生干涉，最终在光谱仪上形成干涉谱。
外界应变作用于传感光纤时，会改变光纤的双折射特性，进而引起干涉谱的波长漂移，通过监测这一漂移量即可实现对应变的高灵敏度测量。
系统搭建与实验验证
在实际实验系统中，我们采用了以下关键器件：
宽谱光源（ASE，1530–1565nm）
保偏耦合器与手动检偏器
高分辨率光谱仪
等强度梁与微分头应变加载装置

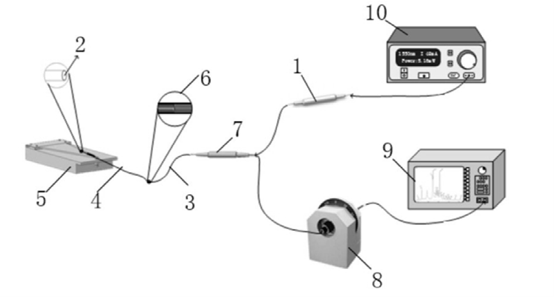

图2 展示完整的传感光路与设备连接方式
传感头由两段旋转45°熔接的保偏光纤构成，粘贴于等强度梁表面。通过调节微分头施加不同应变，观察光谱仪中干涉波谷的波长变化。
实验结果表明，干涉波谷波长与应变呈良好线性关系，线性度最高可达98.6%，且波谷随应变增大向长波方向“红移”，重复性高，稳定性强。
技术优势与应用潜力
与现有技术相比，本方案具备以下突出优点：
结构简单：仅需保偏光纤熔接与镀金处理，工艺成熟，易于制作
灵敏度高：基于双折射干涉原理，对应变响应灵敏，分辨率优异
成本可控：主要材料为保偏光纤，适合规模化生产与应用
环境适应强：全光纤结构，抗电磁干扰，适用于工业复杂环境

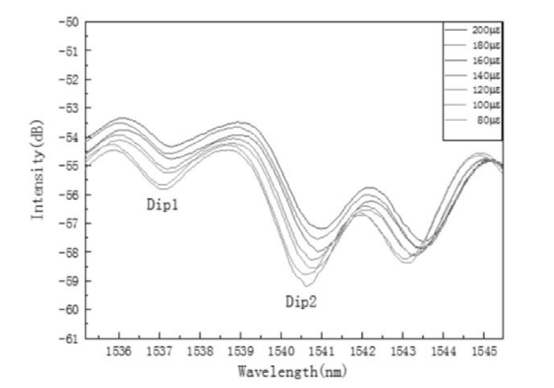

图4 展示应变增大时干涉谱波谷的红移现象-广西科毅光通信
这类传感器可广泛应用于：
土木工程结构健康监测
航空航天器应变分布测量
油气管道安全监测
智能制造中的精密形变感知
与光开关系统的协同与集成前景
作为光开关研发与制造企业，广西科毅光通信深知光纤传感系统与光控制设备协同工作的重要性。
在现代分布式光纤传感网络中，光开关扮演着路由选择、通道切换、系统冗余备份的关键角色。
例如，在多点应变监测系统中，可通过光开关实现多传感单元的时分复用，显著提升系统容量与经济性。
此外，保偏光纤传感器输出的偏振态信息，也可与保偏光开关结合，构建全偏振保持的光路系统，进一步提升信号完整性，降低系统误报率。

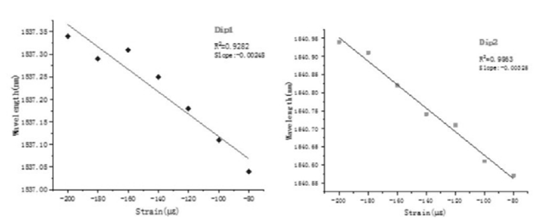

图5 展示传感器的高线性响应特性-广西科毅光通信
未来，随着光纤传感朝着网络化、智能化、集成化方向发展，光开关不再仅仅是通道切换设备，更是实现灵活组网、智能诊断的核心枢纽。
科毅光通信将持续推进高可靠性光开关与各类光纤传感器的深度融合，助力工业物联网与智慧基础设施的建设。
本次基于一项创新的全保偏光纤反射式双折射干涉应变传感器专利，系统阐述了其工作原理、实验方法与技术优势。该传感器结构简洁、灵敏度高、适应性强，在结构健康监测等领域具有明确的应用价值。同时，我们也看到，光纤传感系统的效能不仅取决于传感器本身，还依赖于光开关、耦合器、光源等配套光器件的协同支持。
作为国内领先的光开关解决方案提供商，广西科毅光通信将继续深耕光器件研发，推动光纤传感与光通信设备的有机融合，为客户提供更稳定、智能、高效的光系统解决方案。
（注：本文部分内容由AI协助习作，仅供参考）
