一、液晶光开关的基本概念与分类

液晶是一种介于固态与液态之间的物质状态，具有独特的光学特性。根据形成条件的不同，液晶可分为热致液晶与溶致液晶两大类。目前，广泛应用于显示器件及光开关中的多为热致液晶，它在一定的温度范围内呈现出光学各向异性，其光电特性随温度变化而有所调整，这也是在实际使用中需要注意的环境因素之一。

在众多液晶类型中，TN（扭曲向列）型液晶是最常见且应用最广泛的一种，其结构简单、驱动电压低、响应速度快，非常适合用于制作光开关。下面我们以TN型为例，详细介绍液晶光开关的工作原理。

二、TN型液晶光开关的结构与光波导效应

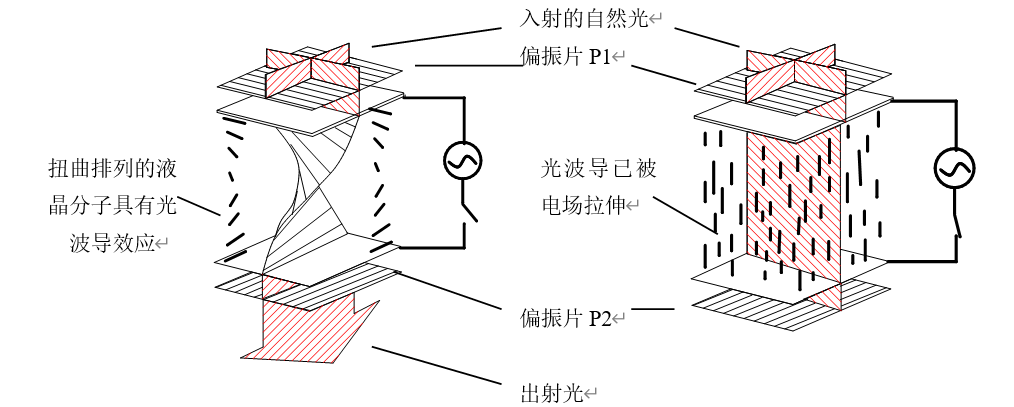

TN型液晶光开关的基本结构如图1所示：

图1.液晶光开关的工作原理

如图所示，在两块透明玻璃板之间填充着正性向列相液晶。液晶分子呈棍状，长度约为十几埃（1埃=10⁻¹⁰米），直径约为4–6埃。液晶层的厚度通常控制在5–8微米之间，以保证良好的光学性能和响应速度。玻璃板内表面涂有透明电极，并经过定向处理——通常采用摩擦定向的方式，使液晶分子在上下基板表面分别沿一定方向排列。

在没有外加电压的情况下，上基板表面的液晶分子沿某一方向（如-45°）排列，下基板表面的液晶分子则沿与之垂直的方向（如+45°）排列。从上至下，液晶分子的取向逐渐扭曲，整体形成90°的扭曲结构。这种均匀扭曲的排列方式具有显著的光波导效应。

理论与实验均表明，当线偏振光透过这种扭曲排列的液晶层时，其偏振方向会随着分子取向的扭转而逐渐旋转，到达下表面时，偏振方向恰好旋转90°。这一特性是TN型液晶光开关实现光路通断的基础。

三、液晶光开关的通断原理：从常白到常黑模式

为了实现对光路的控制，通常在液晶盒的两侧贴附偏振片。如图1所示，偏振片P1的透光轴与上基板液晶分子的定向方向一致，偏振片P2的透光轴与下基板液晶分子的定向方向一致，因此P1与P2的透光轴相互正交。

1.常白模式（常通型）

在未施加驱动电压时，来自光源的自然光经过P1后变为线偏振光。该线偏振光在通过扭曲排列的液晶层时，偏振面逐渐旋转90°，到达P2时，其偏振方向恰好与P2的透光轴平行，因此光能够顺利通过，此时光开关处于“通”状态。

当施加足够的外加电压（通常为1–2伏）时，静电场的作用下，液晶分子（除被基板“锚定”的少数分子外）会趋向于沿电场方向排列，原有的90°扭曲结构被破坏，转变为垂直排列的均匀结构。此时，从P1透射的线偏振光在液晶层中传播时，偏振方向不再旋转，保持原方向到达P2。由于P2与P1透光轴正交，光无法通过P2，光开关即处于“断”状态。

这种“无电通、有电断”的工作模式称为常白模式（NormallyWhite），也称为常通型光开关。

2.常黑模式

若将P1与P2的透光轴调整为相互平行，则情况完全相反：无电压时，光的偏振面旋转90°，与P2垂直，光被阻断；施加电压后，液晶分子垂直排列，光偏振方向不变，与P2平行，光可通过。这种模式称为常黑模式（NormallyBlack），在实际系统中可根据需要灵活配置。

四、液晶光开关在光通信系统中的应用优势

液晶光开关因其低驱动电压、低功耗、高稳定性、无机械磨损、响应速度快等优点，在光通信、光纤传感、光学测量等领域得到广泛应用。例如，在光纤网络的光路切换、信号调制、衰减控制等环节，液晶光开关都能提供可靠、高效的解决方案。

我们科毅光通信凭借多年的技术积累与工艺优化，已推出多款高性能液晶光开关产品，广泛应用于数据中心、5G前传、光纤到户等场景，为客户提供稳定、灵活的光路管理支持。

五、结语

液晶光开关作为现代光通信系统中不可或缺的基础器件，其基于液晶光电效应的通断机制，体现了光学、材料学与电控技术的完美融合。随着光纤网络的持续扩展与升级，对光开关的性能与可靠性提出了更高要求。

我们将继续深耕光器件领域，不断提升产品性能与服务水平，为广大客户提供更优质的光通信解决方案。如需了解更多关于液晶光开关、光开关及相关产品的信息，欢迎访问我们的官方网站www.coreray.cn或联系我们的技术团队。
