光开关技术的革命性突破
在光通信、激光雷达和扫描微镜等前沿领域，光开关作为核心光学器件正发挥着越来越重要的作用。，我们科毅光通信深知传统光开关在高频工作环境中面临的电磁干扰问题。今天，我们将为您介绍一项基于PLZT陶瓷的光控复合驱动技术，这项技术有望彻底改变光开关的驱动方式，为光通信行业带来全新的解决方案。
目前市场上主流的光开关驱动方式主要包括静电驱动、压电驱动、热驱动和电磁驱动等。其中，静电驱动方式凭借其结构简单、响应速度快及兼容性好的优势，成为光开关研究的热点。然而，传统的光开关静电驱动方式存在一个致命的缺陷——易产生电磁干扰，这使得光开关在高频工作环境中受到很大局限。
广西科毅光通信科技有限公司的研发团队发现，镧改性锆钛酸铅（PLZT）陶瓷具有独特的光电特性，能够在光照下产生光电转换，将光能转换为电能，从而产生较高的光致电场。通过静电力实现光控复合驱动，这种驱动方式可以有效避免电磁干扰问题，同时提高光开关的稳定性和可靠性。
广西科毅光通信科技有限公司研发的基于PLZT陶瓷的光开关结构如图1所示。负载机构由具有缩颈部分的平行电极板结构组成，上电极板为扭臂部分两端面固支结构，下电极板固定接地，且分别在上、下极板的下表面和上表面粘贴铜箔。PLZT陶瓷作为激励源，通过导线与负载机构相连。
图1 基于PLZT陶瓷的光开关示意图
为了深入研究基于PLZT陶瓷的光控复合驱动光开关性能，我们建立了扭臂式光开关的光控复合驱动数学模型。通过对PLZT陶瓷的光电特性和负载机构的力学特性进行分析，推导出驱动电压和输出位移的解析表达式。
在光照下，PLZT陶瓷产生的光生电压作用在负载机构上，此时负载机构上的电压为驱动电压U。上电极板在静电力作用下向下扭转发生形变，定义上电极板自由端最远处的形变为输出位移S。
通过对静电力力矩和恢复力矩的分析，结合静电力平衡条件和弧长公式，我们得到光开关负载结构位移方程：

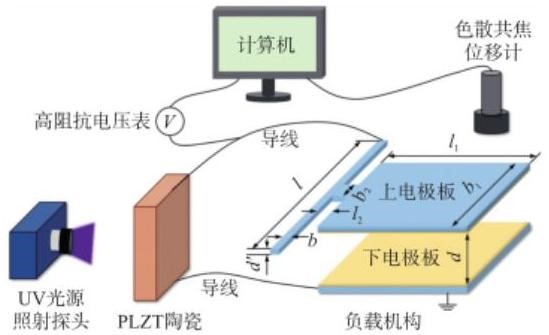

为了验证基于PLZT陶瓷的光控复合驱动模型的有效性和准确性，我们搭建了如图2所示的光开关驱动性能测试平台。该平台包括紫外光源及光源控制器、PLZT陶瓷、位移计光学探头及控制器、电压表传感器探头及电压表控制器、负载机构以及用于数据接收的PC。
图2：光开关驱动性能测试平台
在实验过程中，我们分别在光强为50mW/cm²、100mW/cm²、200mW/cm²的条件下对光开关的驱动性能进行了测试。实验结果表明，随着光照强度的增大，光开关的输出位移值不断增大，驱动器的响应速度也越快，相应的响应时间就越短。
不同光强下输出位移实验结果如图3所示：

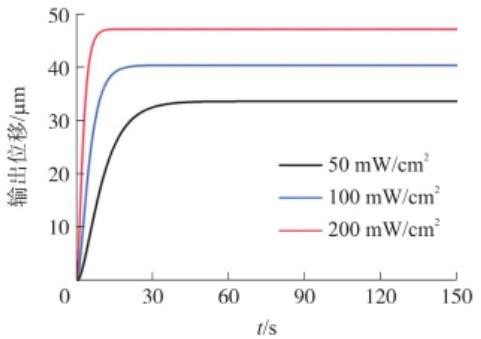

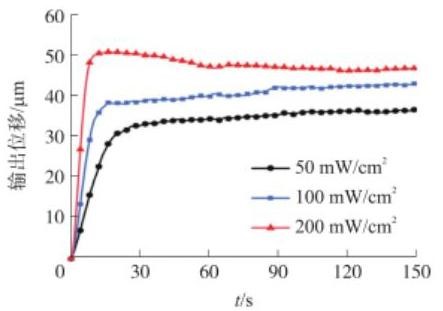

图3 不同光强下输出位移实验结果
为了验证光开关数学模型和仿真模型的准确性和有效性，我们将光开关驱动器输出位移的理论公式与仿真数据和实验数据进行了对比分析。结果表明，在不同光照强度条件下，光开关理论位移、实验位移与仿真位移输出位移误差值均在6%~8%，误差范围较小，且拟合程度较好。
不同光强下仿真、实验和理论曲线的对比如图4所示：

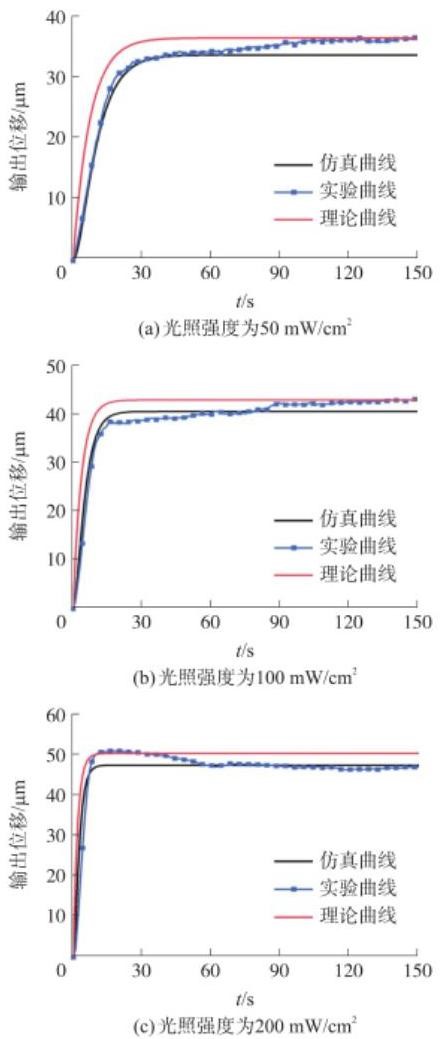

图4 不同光强下仿真、实验和理论曲线的对比
广西科毅光通信科技有限公司的研发团队通过对基于PLZT陶瓷的光控复合驱动光开关性能的研究，取得了以下重要成果：
1.提出了一种利用PLZT陶瓷光电特性的光控复合驱动方式，有效解决了传统光开关静电驱动易引起电磁干扰的问题。
2.建立了扭臂式光开关的光控复合驱动数学模型，推导出驱动电压和输出位移的解析表达式。
3.通过COMSOLMultiphysics有限元仿真和光学实验验证了模型的合理性和可行性，得到光开关不同部位的电势和电场分布情况。
基于PLZT陶瓷能量转换的光控复合驱动方式具有非接触激励、无电磁干扰和绿色驱动等优点，为光开关提供了一种新型的驱动方式，拓宽了其在高频环境中的应用需求。广西科毅光通信科技有限公司相信，这项技术将在光通信、激光雷达和扫描微镜等领域中发挥重要作用。
广西科毅光通信科技有限公司的研发团队通过对基于PLZT陶瓷的光控复合驱动光开关性能的研究，成功解决了传统光开关静电驱动易引起电磁干扰的问题，为光开关技术的发展开辟了新的方向。我们相信，这项技术将在光通信、激光雷达和扫描微镜等领域中发挥重要作用，为光通信行业的发展做出更大的贡献。
择合适的光开关等光学器件及光学设备是一项需要综合考量技术、性能、成本和供应商实力的工作。希望本指南能为您提供清晰的思路。我们建议您在明确自身需求后，详细对比关键参数，并优先选择像科毅光通信这样技术扎实、质量可靠、服务专业的合作伙伴。
如果您对磁光开关产品有需求，或想了解更多光通信相关产品信息，访问广西科毅光通信官网www.coreray.cn浏览我们的光开关产品，或联系我们的销售工程师，获取专属的选型建议和报价！
