一、激光功率衰减器核心技术解析

（一）整体结构设计

激光功率衰减器由激光器与衰减器两大核心模块组成，二者实现光学连通——激光器提供沿预选光路传送的特定光束，衰减器则负责对光束进行不同程度的精准衰减，最终输出符合实际需求的激光功率。其中，衰减器作为核心调节单元，集成了偏振旋转器、双色镜、旋钮、保护罩及可调器件五大关键部件，各组件协同工作，确保功率调节的稳定性与精准度。

（二）关键部件功能详解

激光器：采用紫外激光器，可输出高偏振对比度的线性偏振紫外激光束，为后续功率调节提供稳定的光源基础，适配各类对紫外激光有需求的精密应用场景。

偏振旋转器：核心采用半波片设计，与衰减器上的旋钮直接相连，通过旋转旋钮即可调节半波片的“C”轴角度（调节范围0°-45°），进而将入射紫外光束的偏振态从0°旋转至90°，这一设计是实现功率连续调节的核心前提。

双色镜：表面经过特殊镀膜处理，具备“透射P偏振光束、反射S偏振光束”的特性，且以布鲁斯特角取向安装，确保偏振分离的高效性。在不同实施例中，双色镜还可与其他镜片配合，进一步优化光束传输与功率调节效果。

可调器件：作为灵活适配不同场景的核心组件，提供多种配置方案，包括单一光束阻挡件、可选位移补偿器、光束阻挡件+双色镜组合、光束阻挡件+多组双色镜组合等，可根据实际应用需求选择适配方案。

保护罩：设于衰减器外围，且在罩体上增设光束阻挡件，能有效阻挡光束意外透射，尤其可防止紫外光束外泄，保障设备操作安全。

（三）核心工作原理

紫外激光器输出的线性偏振光束首先入射至偏振旋转器（半波片），通过旋钮调节半波片角度，改变光束偏振态；调整后的光束被导向双色镜，经镀膜处理的双色镜将P偏振光束与S偏振光束分离——P偏振光束可直接透射，S偏振光束则被反射；分离后的光束再通过可调器件进行后续处理（如补偿光束偏移、二次偏振分离或安全阻挡），最终输出所需功率的激光束。整个过程通过偏振态调节实现功率精准控制，无需复杂的电路干预，具备调节便捷、响应迅速的优势。

二、多维度实施例设计与性能对比

为适配不同应用场景的需求，本激光功率衰减器提供多种实施例设计，各方案在结构配置与性能表现上各有侧重，以下结合具体图示详细解析：

（一）基础实施例：光束直接分离方案

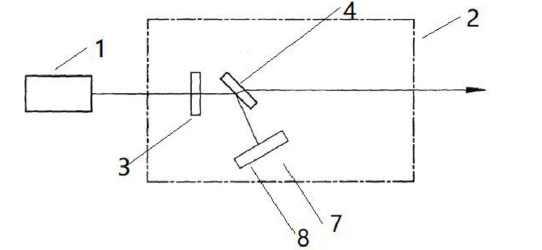

图1 激光功率衰减器基础实施例结构框图

该方案中，可调器件仅配置光束阻挡件。紫外激光经偏振旋转器调节偏振态后，入射至双色镜：P偏振光束直接透射作为输出，S偏振光束被反射至光束阻挡件安全拦截。此方案结构简洁，操作便捷，最大输出功率可达入射功率的96%，适用于对功率调节范围要求适中、追求设备精简的场景。

（二）偏移补偿实施例：光束路径校准方案

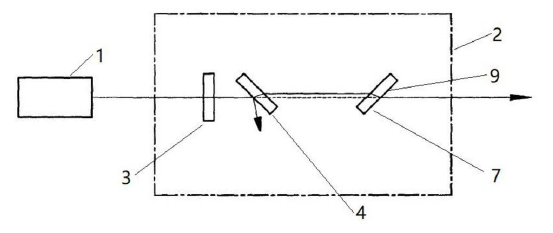

图1 激光功率衰减器偏移补偿实施例结构框图 - 广西科毅光通信

针对光束通过双色镜后可能产生的路径偏移问题，该方案在双色镜后增设可选位移补偿器（优选未镀膜的紫外级熔融石英），用于校准光束偏移，确保输出光束路径与入射路径的一致性。同时，位移补偿器可直接采用双色镜基板，简化结构设计。此方案输入与输出路径共线，最大输出功率为92%，适合对光束同轴度要求较高的精密加工场景。

（三）二次偏振实施例：高纯度偏振输出方案

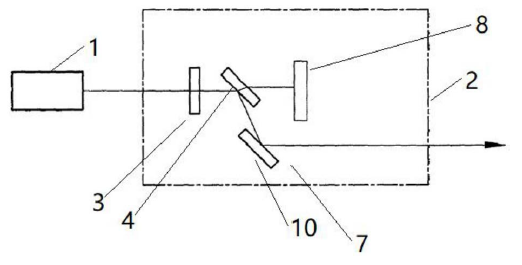

图3 激光功率衰减器二次偏振实施例结构框图 - 广西科毅光通信

该方案采用“双色镜+双色镜一”的双镜片组合，可调器件包含光束阻挡件与双色镜一（同样以布鲁斯特角取向）。光束经第一次偏振分离后，S偏振光束被反射至双色镜一，再次实现S偏振高反射、P偏振高透射的分离，最终输出高纯度S偏振光束。此方案最大输出功率提升至99%，偏振对比度是基础实施例的2倍，最小传输功率更小，功率调节范围更宽，适用于对偏振纯度要求严格的科研实验场景。

（四）多镜片优化实施例：极致性能方案

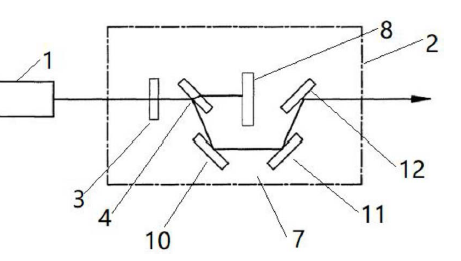

图4 激光功率衰减器多镜片优化实施例结构框图 - 广西科毅光通信

作为性能最优的实施例，该方案配置“双色镜+双色镜一+双色镜二+双色镜三”的四镜片组合，所有镜片均以布鲁斯特角取向。光束经四次偏振分离与反射，最终输出的光束与入射光束共线，空间位移最小。其核心优势包括：最大输出功率达98%，偏振对比度是二次偏振实施例的10倍，最小功率可低至0.000256%，功率调谐范围覆盖0.000256%-98%，且激光功率损失显著低于其他方案，适用于高端精密加工、半导体制造等对性能要求极致的场景。

（五）衰减器结构细节图示（图3-5、图8）

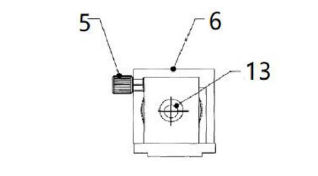

图5 激光功率衰减器透视图 - 广西科毅光通信

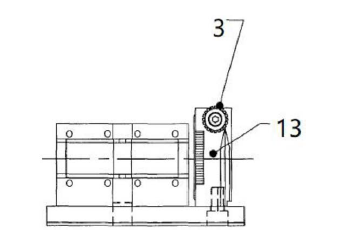

图6 激光功率衰减器左视图 - 广西科毅光通信

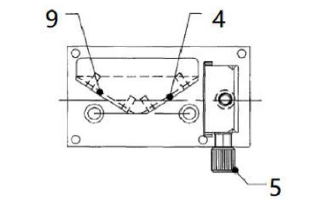

图7 激光功率衰减器俯视图 - 广西科毅光通信

上述三图详细展示了衰减器的实体结构，清晰呈现了偏振旋转器、旋钮、保护罩、可调器件的安装位置与装配关系，直观体现了设备的紧凑化设计与操作便捷性。

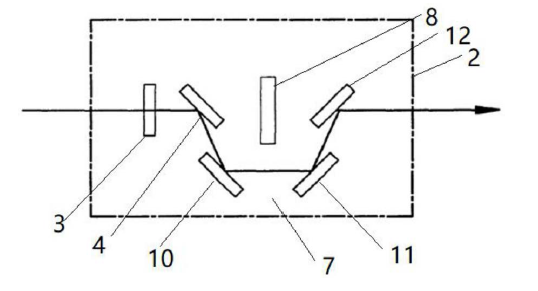

图8 激光功率衰减器多双色镜核心结构框图 - 广西科毅光通信

该图进一步明确了多双色镜组合的光学连通关系，为技术人员理解光束传输路径与偏振分离原理提供了清晰参考。

（六）各实施例性能核心对比

通过对四大核心实施例的测试对比（基于266nm波长、入射角56°，双色镜特性：Rs=99.5%、Rp=4.0%、Tp=96.0%、Ts=0.5%），关键性能指标如下：

从对比结果可见，多镜片优化实施例（图7）在偏振对比度、最小输出功率及调谐范围上表现最优；二次偏振实施例（图6）在最大输出功率上占据优势；偏移补偿实施例（图2）适合对光束同轴度有要求的场景；基础实施例（图1）则以简洁性适配通用场景，各方案可满足不同行业的差异化需求。

三、产品核心竞争优势

（一）高偏振对比度，输出稳定性强

通过半波片精准调节偏振态，搭配高反射/透射特性的双色镜（S偏振反射率≥99.5%，P偏振透射率≥96%），实现偏振分离的高效性与准确性。多镜片组合方案的偏振对比度更是达到行业领先水平，确保输出光束的偏振纯度，避免因偏振干扰影响作业精度，尤其适配对光束稳定性要求严苛的精密加工与科研场景。

（二）宽功率调谐范围，适配性广

功率调节覆盖0.000256%-98%，可实现从极低功率到近满功率的连续调节，无需更换设备即可满足不同作业需求——无论是微焊接所需的中高功率，还是精密刻蚀所需的极低功率，均可通过旋钮或自动化控制系统精准适配，大幅提升设备利用率。

（三）低功率损失，能效比高

相较于传统衰减器，本产品通过优化偏振调节机制与镜片组合设计，有效降低激光传输过程中的功率损耗。尤其是多镜片优化方案，在多次偏振分离后仍能保持98%的最大输出功率，减少能源浪费，降低长期使用成本。

（四）安全防护到位，操作更可靠

衰减器外围设置专用保护罩，且罩体集成光束阻挡件，可有效拦截意外透射的紫外光束，避免对操作人员与周边设备造成损伤。同时，设备结构设计紧凑，旋钮调节便捷，也可升级为带传感器与电机的自动化装置，通过感知输出功率自动调节偏振态，进一步提升操作安全性与精准度。

（五）灵活配置方案，适配多场景需求

提供四种核心实施例及多种可调器件组合，可根据用户的光束路径要求、偏振纯度需求、功率调节范围等个性化需求，定制专属解决方案。无论是通用工业场景、高端精密制造，还是科研实验领域，均能找到适配的配置方案。

四、行业应用场景拓展

（一）精密加工领域

在电子元件微焊接、医疗器械精密钻孔、汽车零部件精细切割等场景中，紫外激光的高能量特性可实现微小区域的精准加工。本激光功率衰减器可根据加工材料（如金属、陶瓷、聚合物）与加工精度要求，灵活调节激光功率，避免因功率过高导致材料变形、烧焦，或功率过低影响加工效率，大幅提升加工良率。

（二）半导体制造领域

半导体芯片制造过程中，光刻、刻蚀等工序对激光光束的偏振纯度与功率稳定性要求极高。多镜片优化实施例的高偏振对比度与低功率波动特性，可确保光刻图案的精准度，减少芯片制造误差，助力提升半导体产品的性能与可靠性。

（三）科研实验领域

高校、科研机构在光学实验、激光物理研究等项目中，常需对紫外激光功率进行精细化、宽范围调节。本产品的宽调谐范围与高调节精度，可满足不同实验场景的需求，同时其结构透明、可扩展性强，便于科研人员根据实验需求进行二次开发。

（四）其他特种应用领域

在紫外激光检测、激光医疗、航空航天零部件加工等特种领域，本产品的安全防护设计与稳定性能可充分适配严苛的使用环境。例如，激光医疗中可精准控制紫外激光功率，避免对人体组织造成过度损伤；航空航天领域可满足高精度零部件加工的严格要求。

激光功率衰减器作为激光应用系统的核心调节部件，其性能直接影响整个系统的作业效率与精度。广西科毅光通信推出的这款紫外激光功率衰减器，通过创新的偏振调节机制、多维度的实施例设计与完善的安全防护，实现了高偏振对比度、宽调谐范围、低功率损失的核心优势，完美破解了紫外激光功率调节的行业痛点。
