MEMS光开关:智能光网络的核心引擎,广西科毅引领技术革新浪潮

2025-06-16

微机电系统驱动的光学革命,正在重塑全球数据传输的底层架构。


在5G、云计算与人工智能交织的数字时代,数据传输需求呈现爆发式增长,传统光电转换架构面临带宽与时延的双重瓶颈。MEMS(微机电系统)光开关凭借其毫秒级响应速度、超高密度集成能力卓越的稳定性,已成为构建下一代智能光网络的核心引擎。

作为国内领先的光通信器件解决方案提供商,广西科毅光通信科技有限公司(http://www.coreray.cn)深耕MEMS光开关技术,为数据中心、5G传输网及国防通信等领域提供高性能、高可靠的光路调度解决方案。



一、技术解析:MEMS光开关的工作原理与核心优势

MEMS光开关的核心在于其精密微镜阵列静电驱动结构的协同。通过半导体微纳加工工艺,在硅基材料上制造出可动微镜和静电梳齿驱动器。当施加驱动电压时,静电引力使微镜产生纳米级精密偏转,从而改变光束传播路径,实现光路的动态切换。

关键技术结构:

·         2D数字式结构:微镜仅需“开/关”两个状态,控制简单,适用于中小规模矩阵(如64×64端口)

·         3D模拟式结构:微镜可多角度连续偏转,仅需2N个镜片即可实现N×N大规模交换(最高达1152×1152端口),突破传统架构限制6

性能优势对比:

指标

传统机械光开关

波导型光开关

MEMS光开关

响应时间

10~50   ms

1~10   ms

0.1~5 ms

插入损耗

>1.5   dB

2~5   dB

<0.8 dB

端口扩展性

低(通常<1×32)

中(可达128×128)

高(>1000×1000)

偏振相关性

<0.1 dB

寿命

约100万次

理论无限

>3800万次 6

广西科毅通过优化静电梳齿驱动结构气膜阻尼控制,将开关响应时间压缩至0.6 ms级,较传统系统提速4倍7。同时采用高精度硅微镜抛光工艺,实现插入损耗<0.5 dB、串扰<-70 dB的业界领先性能。



二、创新应用:从数据中心到国防系统的技术赋能

1. 数据中心光交换架构变革

谷歌Apollo项目通过部署Palomar MEMS光交换系统(OCS),彻底重构数据中心Spine层架构:

·         采用双MEMS反射镜阵列(136通道),替代传统电交换机组

·         结合光环形器技术,实现带宽倍增

·         功耗仅108W,较电子交换降低40%,成本下降30%

这一创新使得谷歌TPU v4超算集群能动态配置4096个AI芯片的互联拓扑,主机可用性门槛从99.9%降至99.0%,大幅提升算力资源弹性。

2. 国防通信系统高速响应

在防空导弹系统中,科毅开发的8通道MEMS光开关阵列

·         采用双层静电梳齿驱动结构

·         响应时间0.627 ms,仅为传统系统的1/4

·         通过气膜阻尼优化,实现位移精度±0.1μm

显著缩短目标锁定与指令传输延迟,成为现代防空网络的“神经传导加速器”。

3. 5G前传/中传动态调度

运营商在CRAN架构中部署MEMS光开关:

·         实现基站-云中心间光链路毫秒级重构

·         支持波长无阻塞调度,避免光电转换瓶颈

·         单机架功耗降低35%,空间占用减少60%



三、技术攻坚:科毅突破MEMS制造的核心瓶颈

MEMS光开关的性能极限取决于微纳加工精度材料创新。广西科毅联合国内顶尖科研机构,攻克三大技术壁垒:

1. 高深宽比微结构加工

引入172nm真空紫外光刻技术

·         光子能量达7.23 eV,直接打断C-C键

·         支持SU-8胶深宽比20:1的微镜支柱成型

·         侧壁垂直度误差<0.5°,较传统i线光刻提升3倍

2. 驱动控制优化

·         开发磁保持(Latching)机构,工作状态零静态功耗

·         采用闭环反馈控制算法,通过850nm监控光路实时校准微镜角度

·         集成压电陶瓷传感器,位移分辨率达0.01μm

3. 环境适应性提升

·         宽温工作设计(-40 ~ +85

·         振动稳定性>5Grms,满足GJB150A-2009军标

·         湿热环境寿命加速测试>5,000小时



四、未来趋势:MEMS光开关的技术演进方向

1. 超高速响应

·         Fujitsu实验室已实现1μs级切换的80通道开关

·         科毅正在开发压电驱动MEMS,目标突破100ns响应极限

2. 光电共封装集成

·         将MEMS驱动电路与硅光芯片3D堆叠

·         通过TSV硅通孔技术实现电互连

·         封装密度提升5倍,延迟降至ps级

3. 智能化管控

·         集成AI动态路由算法,根据业务流预测光路配置

·         支持SDN控制器协议(如OpenFlow)

·         实现故障链路自愈(切换时间<10ms)

据CIR预测,全球光MEMS市场规模将在2025年突破30亿美元,其中数据中心与AI集群占比将超60%6



五、广西科毅:中国MEMS光开关技术的创新引擎

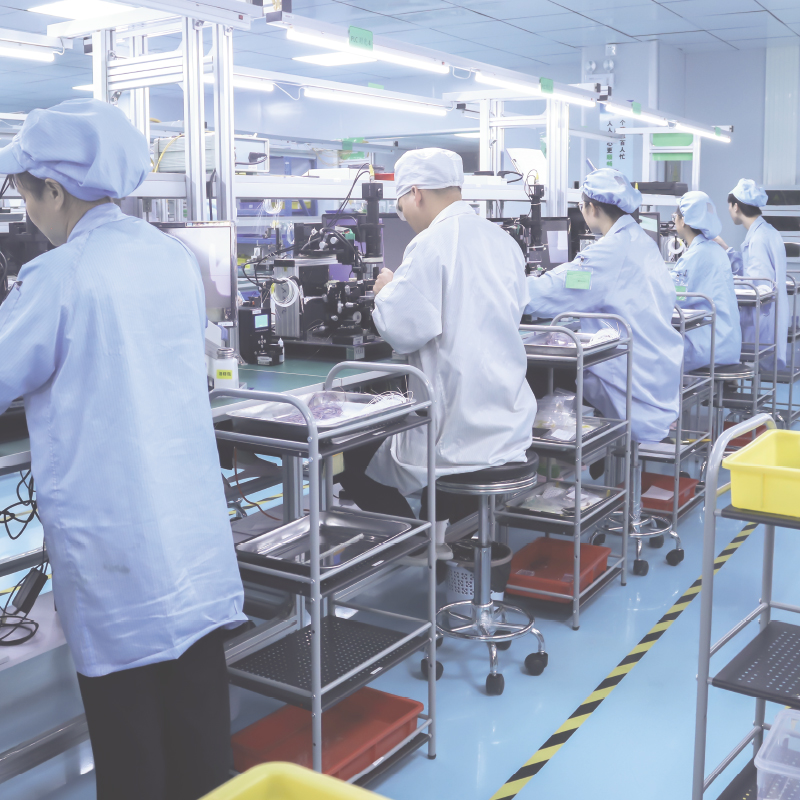

广西科毅光通信科技有限公司(http://www.coreray.cn)依托自主MEMS晶圆生产线军品级可靠性实验室,已实现全系列产品国产化:

核心产品矩阵:

·         高速响应型:K系列磁保持开关(切换<3ms),专用于OLP保护

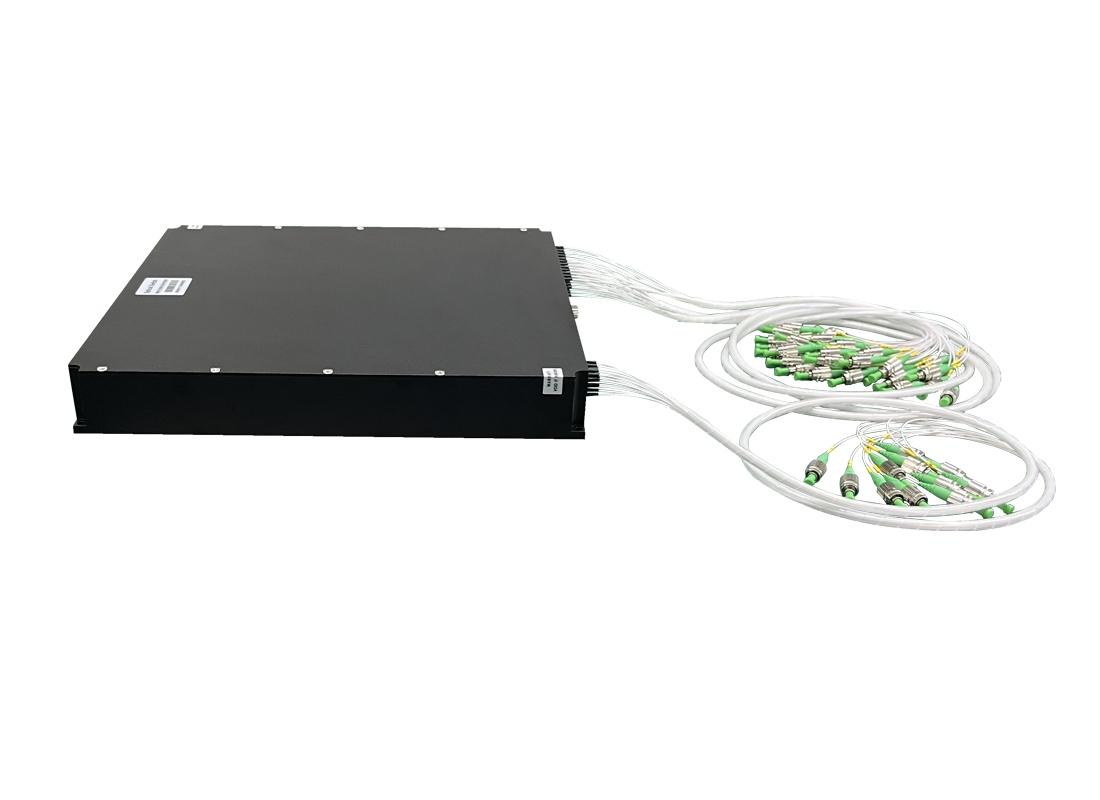

·         大规模交换型:M系列3D-MEMS矩阵(128×128端口),适用于OXC节点

·         耐环境型:G系列宽温开关(-40~85),满足车载/航天需求

技术创新成果:

·         插损<0.4dB:通过微镜表面等离子抛光实现

·         寿命>5,000万次:单晶硅铰链抗疲劳设计

·         功耗<0.1W/端口:采用静电保持技术

在近期某卫星通信项目中,科毅的64×64 MEMS光开关矩阵成功实现星间链路动态重构,时延抖动控制在μs级,为6G空天地一体化网络奠定基础。


速度即竞争力,连接创造价值。MEMS光开关凭借其革命性的性能突破,正在重塑从数据中心到国防通信的全球网络架构。广西科毅光通信(http://www.coreray.cn)将持续深耕微机电光学技术,推动国产光交换芯片自主创新。

立即行动

·         访问 www.coreray.cn/MEMS 获取 《MEMS光开关技术白皮书》

·         申请免费样品测试:亲验0.5ms高速切换性能

·         联系技术团队定制 >256×256超大规模光交换矩阵
