2026-01-20
作为全光网络时代的核心光电转换器件，SFP光模块与光开关凭借其小型化、热插拔、高性价比等优势，已成为数据中心、5G承载网、企业局域网等领域不可或缺的关键组件。我们从技术原理、结构设计、产业应用及选型要点四个维度，深度剖析SFP光模块与光开关的核心价值，并结合实际应用场景，为光通信网络建设者提供专业参考。

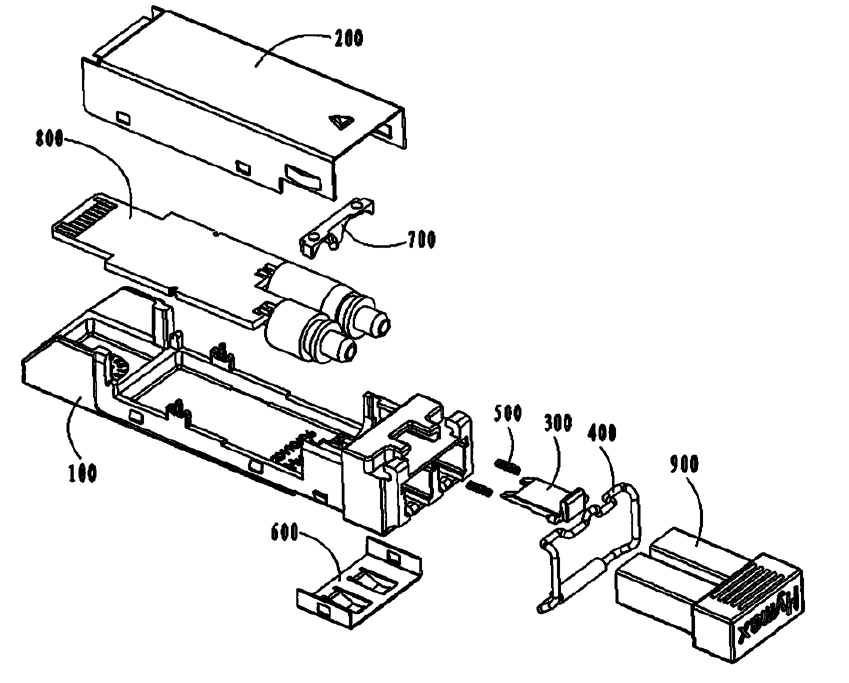

图1 SFP光模块结构示意图 - 广西科毅光通信
SFP（Small Form-factor Pluggable）光模块，中文译为"小型可热插拔光收发一体模块"，是光通信网络中实现电信号与光信号转换的核心器件。它可以在设备通电状态下直接安装或拆卸，无需停机，极大提升了网络维护的便利性。
相比传统的GBIC光模块，SFP光模块体积缩减了50%，这一"瘦身"设计让设备面板能容纳更多端口——原本只能装12个GBIC光模块的面板，可轻松搭载24个SFP光模块，大幅提升设备的端口密度，满足现代网络对"高集成度"的需求。
从市场应用角度看，SFP光模块的核心价值体现在三个维度：
空间效率革命：在寸土寸金的数据中心机房中，1U高度的服务器机柜需要部署数十甚至上百个网络端口。SFP光模块的小型化设计使端口密度提升2-3倍，同等空间内可支持更多服务器连接，降低机房建设成本。
运维效率提升：热插拔特性意味着网络维护人员可以在不中断业务的情况下更换故障模块。对于银行、证券、医疗等对业务连续性要求极高的行业，这一特性价值非凡。据统计，采用热插拔光模块的数据中心，平均故障恢复时间（MTTR）可缩短70%以上。
成本控制优势：SFP光模块遵循统一的行业标准规范，不同厂商的产品具备良好的兼容性。网络运营商可以灵活选择性价比最高的供应商，避免被单一厂商锁定。实际应用中，采用第三方兼容SFP模块可使光模块采购成本降低30%-50%。
SFP光模块的工作原理是一个精密的光电信号转换过程，涉及光学、电子学、材料学等多个学科的知识融合。
在发射端，电信号的处理和转换经历以下关键步骤：
信号预处理：来自主机设备的电信号首先进入功能电路板，经过DSP（数字信号处理器）进行调制、编码、预加重等处理。这一步的目的是提升信号质量，为长距离传输做好准备。对于10G及以上高速率模块，通常采用PAM4（4级脉冲幅度调制）技术，在相同带宽下实现2倍的数据传输速率。
电光转换：经过预处理后的电信号驱动TOSA（光发射组件）中的激光器工作。根据应用场景不同，激光器可分为三类：
VCSEL激光器：垂直腔面发射激光器，工作波长850nm，配合多模光纤，传输距离通常在300米以内，成本较低，适合数据中心内部短距互联。
FP激光器：法布里-珀罗激光器，工作波长1310nm，配合单模光纤，传输距离可达20公里，性能与成本较为均衡。
DFB激光器：分布反馈激光器，工作波长1550nm，配合单模光纤，传输距离可达80公里甚至120公里，适合长距离骨干网传输，但成本最高。
光功率控制：为确保传输质量，TOSA内部集成了自动功率控制（APC）电路，实时监测激光器输出功率并动态调整驱动电流，使输出光功率保持恒定，避免因温度变化或器件老化导致的性能波动。
接收端的信号转换过程同样精密：
光电转换：来自光纤的光信号进入ROSA（光接收组件），照射在光电探测器上。常用的探测器包括：
PIN光电二极管：结构简单，成本低，适合短距、低速率应用。
APD雪崩光电二极管：具有内部增益机制，灵敏度更高，适合长距离、低光功率场景，但成本也相对较高。
信号放大与均衡：光电探测器输出的电信号非常微弱（通常为毫伏级别），需要经过跨阻放大器（TIA）进行初步放大，然后通过限幅放大器（LA）进一步放大到逻辑电路可识别的电平。同时，采用连续时间线性均衡（CTLE）或判决反馈均衡（DFE）技术，补偿信号在传输过程中产生的失真和畸变。
信号判决与恢复：经过放大和均衡的信号进入时钟数据恢复（CDR）电路，从数据流中提取时钟信号，并根据恢复的时钟对数据信号进行重新采样和判决，最终输出高质量的数字信号给主机设备。

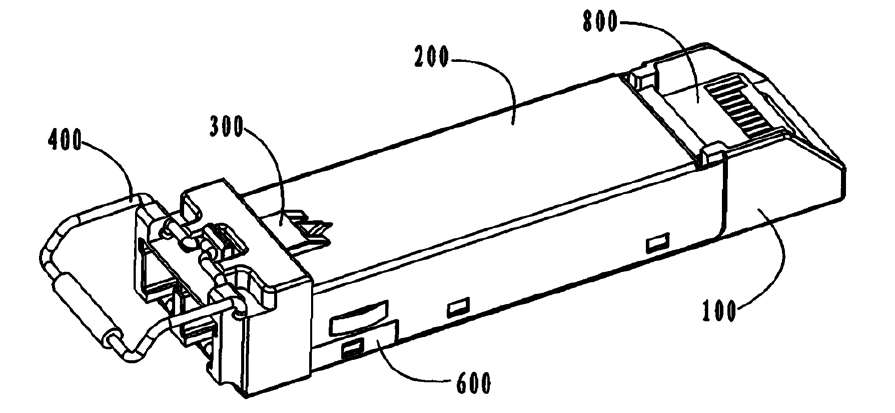

图2 SFP光模块工作原理图 - 广西科毅光通信
挑选SFP光模块时，咱们得重点关注几个核心参数：
传输速率：常见的速率等级包括155M、1.25G、2.5G、4.25G、10G、25G等。速率选择需匹配网络设备的实际需求，预留适当的升级空间，但也要避免过度配置造成浪费。
传输距离：与工作波长和光纤类型密切相关：
850nm波长 + 多模光纤（OM3/OM4）：300-550米
1310nm波长 + 单模光纤：10-40公里
1550nm波长 + 单模光纤：40-120公里
中心波长：决定了光信号在光纤中的传输特性。除了上述三种常用波长外，CWDM（粗波分复用）和DWDM（密集波分复用）模块还覆盖1270nm-1610nm波长范围，实现单纤多波传输。
光功率预算：包括发射光功率和接收灵敏度两个指标。发射光功率越高、接收灵敏度越好，可支持的传输距离就越远。工业级SFP模块的发射光功率通常在-9dBm至+3dBm之间，接收灵敏度优于-20dBm。
外壳组件：底壳与上壳通过卡扣结构装配形成光模块腔体，用于容纳并固定光电部。底壳在壳体两侧对称设置有上壳卡扣凸起、钣金弹片卡扣凸起，在壳体一端设置有滑槽与停止面，还对称设有弹簧槽、旋转孔与光纤口，在壳体另一端设有限位面。
解锁机构：滑锁可以滑动地安装于底壳中，并在拉环的推动下前进顶起锁扣在上壳上的金属笼中的弹片锁，使光模块被解锁，再向外拉动拉环使光模块退出金属笼。这一设计的巧妙之处在于，将拉环的旋转运动转化为滑锁的直线运动，通过楔形结构的解锁部推起弹片锁，解锁过程顺畅可靠。
光电组件：包括TOSA、ROSA及功能电路板。TOSA、ROSA均设有管脚，功能电路板在一端设有焊点，在另一端设有金手指，在两侧设有定位槽。管脚焊接于焊点上，使TOSA、ROSA及功能电路板焊接成一个整体部件成为光电部。
该技术的创新之处体现在多个细节设计上：
防过度转动保护：拉环设置有施力凸起，当拉环转动到完成解锁位置后再继续转动时，施力凸起与停止面相抵。此时拉环的转动力量由施力凸起传递到了停止面上，从而停止拉环的转动，防止了拉环过度转动而损坏。这一细节设计极大提升了产品的可靠性，避免了因人为操作失误导致的损坏。
多级定位固定机制：光电部在模块腔体内的固定采用多级定位设计：
定位凸起与定位槽配合实现功能电路板在光模块腔体中的前后固定
下定位面与上壳中的卡压凸起配合实现功能电路板在光模块腔体中的上下固定
卡块用于定位TOSA、ROSA，并与圆弧槽配合止压TOSA、ROSA固定于光模块腔体内
这种多级固定机制确保光电部在振动、冲击等恶劣环境下仍能保持稳定连接，提升产品的工业级可靠性。
波长标识套筒：拉环的手持部套固有塑胶材料做成的套筒，并且是由不同颜色做成的用来标识光模块不同的工作波长。例如，蓝色套筒通常代表850nm波长，黑色套筒代表1310nm波长，黄色套筒代表1550nm波长。这种直观的标识方式极大方便了现场运维人员的快速识别和安装，降低了误操作风险。
防尘塞设计：光模块还包括防尘塞，插装于光纤口内，在光模块非工作状态时保护TOSA、ROSA。防尘塞设置有防滑凸起与LOGO凸起，防滑凸起用于从光模块中拔出防尘塞时增加与手指的摩擦力，以顺利拔出防尘塞，LOGO凸起用于标识光模块的生产公司LOGO，起到品牌宣传作用。
该结构设计在生产制造方面也体现出显著优势：
组装便捷性：底壳、滑锁、拉环、复位弹簧、光电部、压块及钣金弹片的安装与拆卸方便、快捷。卡扣结构的使用减少了螺丝等紧固件的数量，简化了组装流程，提升了生产效率。
可重复利用性：底壳、滑锁、拉环及复位弹簧可以重复利用，节约成本。在产品返修或回收利用场景下，只需更换光电部等核心部件即可，外壳组件可重复使用，降低了总体拥有成本。
标准化接口：采用标准的LC光纤接口和SFP电接口，确保与主流网络设备的兼容性。圆弧凸起与金属笼配合，使光模块稳固地插装于金属笼中；限位面与金属笼中的限弹片相抵，使光模块的功能电路板中的金手指与主机装置中的电连接器良好的接触。

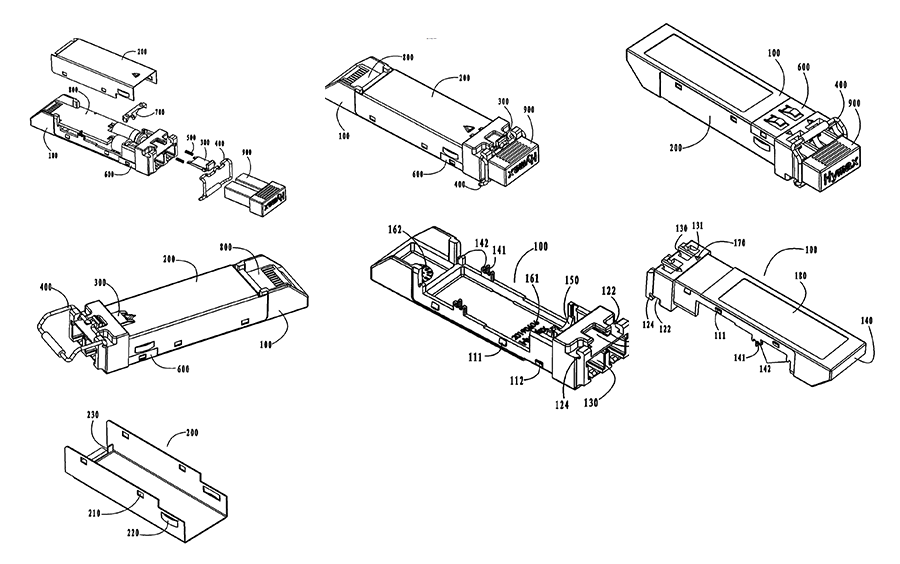

图3 SFP光模块分解图
SFP光模块的应用场景极为广泛，从数据中心到工业控制，从电信骨干网到安防监控，都能看到它的身影。本节将结合典型应用场景，分析SFP光模块如何赋能各行业的数字化转型。
数据中心是SFP光模块应用最广泛的场景之一，尤其是互联网巨头和云服务提供商的超大规模数据中心。
服务器-交换机互联：在典型的数据中心Spine-Leaf架构中，每台服务器都需要通过SFP光模块连接到ToR（Top of Rack）交换机。以一个拥有1万台服务器的数据中心为例，假设每台服务器配置2个10G网卡，就需要2万个SFP+光模块。随着400G/800G以太网技术的普及，QSFP-DD等更高速率的封装形式逐渐成为主流，但SFP系列模块仍将在接入层长期占据重要地位。
机柜间互联：不同机柜的交换机之间通过SFP光模块实现高速互联。对于距离超过100米的长距离连接，采用1310nm或1550nm波长的单模SFP模块；对于同一机柜内的短距连接，采用850nm波长的多模SFP模块更为经济实惠。
光路调度与保护：在大型数据中心中，SFP光模块与光开关配合使用，实现光路的灵活调度和冗余保护。当主用光路发生故障时，光开关可在毫秒级时间内将业务切换到备用光路，保障业务连续性。广西科毅光通信提供的1×2热光效应光开关，切换时间低至5ms，插入损耗小于1.5dB，可完美适配数据中心的链路保护需求。
功耗优化：随着"双碳"目标的推进，数据中心的能耗问题日益受到关注。SFP光模块的功耗优化成为降低数据中心运营成本的关键。通过采用先进的DSP芯片和硅光集成技术，新一代SFP28模块的单位比特功耗已降至10pJ/bit以下，较第一代产品降低90%以上。
5G网络的部署对光通信基础设施提出了更高要求，SFP光模块在5G前传、中传、回传网络中扮演着重要角色。
前传网络（5G Fronthaul）：基站天线单元（AAU）与分布单元（DU）之间的连接，通常采用25G灰光或彩光SFP模块。前传网络对时延要求极为严格（单向时延需小于100μs），因此要求光模块具备低时延、低抖动特性。同时，室外应用环境对光模块的工作温度范围要求也更高，通常需要支持-40℃至+85℃的工业级温度范围。
中传网络（5G Midhaul）：DU与集中单元（CU）之间的连接，速率通常为25G或50G，可采用SFP28或QSFP28模块。中传网络的传输距离一般在10-40公里之间，需根据实际距离选择合适波长的单模光模块。
回传网络（5G Backhaul）：CU与核心网之间的连接，速率可达100G甚至400G，主要采用QSFP28或QSFP-DD封装。对于城域范围内的回传连接，可采用CWDM/DWDM SFP模块，通过波分复用技术大幅提升单纤容量，降低光纤资源消耗。
广西科毅光通信作为专业的光器件供应商，可提供与SFP光模块配套的各类光开关产品，包括2×2 MZI光开关、1×24热光波导光开关、MEMS光开关矩阵等，助力运营商构建高效可靠的5G承载网络。例如，广西科毅光通信为中国移动某省5G承载网项目提供了1000套25G SFP28光模块，配合自研光开关实现了前传网络的冗余保护，系统稳定运行已超过18个月，零故障记录。
对于中小企业、政府机构、学校等组织的局域网络，SFP光模块提供了性价比极高的光纤接入方案。
园区网骨干：企业不同楼宇之间的网络互联，通常采用1310nm波长的1G或10G单模SFP模块，传输距离可达10-40公里，满足绝大多数园区的连接需求。采用光纤传输可彻底解决铜缆在长距离传输中遇到的信号衰减、电磁干扰等问题。
楼层间互联：同一楼宇不同楼层的交换机之间，可采用850nm多模SFP模块配合OM3/OM4光纤，传输距离300-550米，成本较低，部署灵活。
光纤到桌面：对于对带宽要求较高的部门（如设计院、视频制作中心等），可采用1G SFP模块将光纤直接延伸到桌面终端，为用户提供千兆接入能力。SFP模块的即插即用特性使得部署过程简便快捷，无需专业工具。
POE（以太网供电）应用：部分SFP电口模块支持POE功能，可通过双绞线同时传输数据和电力，为IP摄像头、无线AP等设备供电，简化布线结构，降低部署成本。
在工业自动化、智能交通、电力监控等场景中，SFP光模块凭借其优异的抗干扰能力和宽温工作特性，展现出独特价值。
电磁兼容性：工业现场通常存在大量电机、变频器等强电磁干扰源，铜缆传输极易受到干扰导致数据误码。光纤传输彻底解决了这一问题，SFP光模块可实现抗干扰能力提升10dB以上，误码率可控制在10^-12以下。
宽温工作：工业级SFP光模块的工作温度范围通常为-40℃至+85℃，可适应极端的室外环境和高温工业现场。广西科毅光通信的军工级光开关产品同样具备宽温特性，与工业级SFP模块配合使用，可构建高可靠性的工业光通信系统。
抗振动冲击：采用抗震设计的SFP光模块可承受振动频率10-2000Hz、加速度10g的振动测试，以及峰值加速度50g的冲击测试，确保在铁路、桥梁、船舶等振动环境中稳定运行。
防护等级：工业级SFP模块的连接器通常采用IP65以上防护等级，具备防尘、防水功能，可在户外、矿井、冶金车间等恶劣环境中长期使用。
面对市场上琳琅满目的SFP光模块产品，如何选择最适合自己需求的产品？本节将从技术参数、应用场景、供应商资质等维度，提供系统化的选型建议。
选择SFP光模块的第一步是明确应用需求，包括以下关键信息：
传输速率：根据网络设备的端口速率选择对应的光模块速率。例如，1G电口需要使用1.25G SFP模块，10G SFP+端口需要使用10G SFP+模块。需要注意的是，虽然SFP+端口物理上可以兼容SFP模块，但插入SFP模块后只能工作在1G速率，无法自动升级到10G。
传输距离：测量实际传输距离，并预留10%-20%的余量。对于短距应用（<300米），选择850nm多模模块最为经济；对于中距应用（10-40公里），选择1310nm单模模块较为均衡；对于长距应用（>40公里），需要选择1550nm单模模块，甚至需要配合光放大器使用。
工作波长：除了上述三种常用波长外，CWDM和DWDM模块可用于波分复用场景。CWDM模块覆盖1270nm-1610nm波长范围，通道间隔20nm，最多支持18个通道；DWDM模块的通道间隔更小（0.4nm、0.8nm或1.6nm），最多可支持96个通道，适合超大容量传输场景。
光纤类型：多模光纤（OM3/OM4/OM5）仅适合短距传输，成本较低；单模光纤（G.652/G.655）适合长距传输，虽然光纤单价略高，但单芯光纤的传输距离是多模光纤的10-100倍，总体拥有成本可能更低。
工作温度：商用级模块（0℃至+70℃）适合室内环境；工业级模块（-40℃至+85℃）适合室外或恶劣环境；扩展工业级模块（-40℃至+95℃）可满足极端高温场景需求。
在明确了应用需求后，需要仔细对比光模块的关键技术参数：
发射光功率：指标范围通常为-9dBm至+3dBm。发射光功率越高，可支持的传输距离越远，但也要注意不要过高导致接收端饱和。对于长距传输，建议选择发射光功率在0dBm左右的产品。
接收灵敏度：指标通常要求优于-20dBm（1.25G/10G模块）或-17dBm（25G模块）。接收灵敏度越好，模块可在更低的光功率下正常工作，从而支持更长的传输距离。
消光比：定义为逻辑"1"光功率与逻辑"0"光功率的比值（以dB表示），典型值要求大于9dB（1.25G模块）或6dB（10G及以上模块）。消光比越大，信号质量越好，误码率越低。
波长精度：中心波长的偏差范围，通常要求±0.5nm以内。波长精度对于波分复用应用尤为重要，偏差过大会导致通道间串扰。
功耗：包括发射功耗和接收功耗两部分。10G SFP+模块的典型功耗为1W左右，25G SFP28模块约为1.5W，40G QSFP+模块约为3W。在数据中心等大规模部署场景中，功耗直接影响散热成本和电力消耗。
设备兼容性：主流网络设备厂商（思科、华为、华三、锐捷等）通常会对其SFP接口进行加密，限制使用第三方兼容模块。如果选择第三方兼容模块，需要供应商提供针对特定设备的兼容性编码服务。广西科毅光通信可提供华为、中兴、中际旭创等主流设备厂商的兼容模块。
行业认证：对于关键应用场景，需要关注产品是否通过相关认证：
Telcordia GR-468：北美通信行业可靠性测试标准，涵盖高温存储、高温工作、温度循环、机械冲击、振动等多个测试项目。
RoHS：欧盟环保认证，要求产品中铅、汞、镉等有害物质含量符合限值要求。
CE/FCC：电磁兼容认证，确保产品不会对其他设备造成电磁干扰，也不易受外界电磁干扰影响。
质量管控：选择具备完善质量管控体系的供应商，包括：
原材料供应商资质（激光器芯片、探测器芯片等关键器件的来源）
生产工艺水平（自动化生产线、老化测试流程）
出厂检测项目（100%全检还是抽检）
售后服务能力（技术支持响应时间、退货换货政策）
选择可靠的SFP光模块供应商是保障项目成功的关键，建议从以下几个方面评估：
技术实力：查看供应商是否具备自主研发能力，是否有相关专利技术。广西科毅光通信拥有10项光开关核心专利，与北京邮电大学等高校联合研发，技术实力雄厚。
产品线完整性：评估供应商是否能提供全系列产品，满足未来扩容需求。科毅光通信的产品覆盖MEMS光开关、机械式光开关、磁光开关、波分复用器、光隔离器、光环形器等多种器件，可提供一站式采购服务。
产能与交付能力：对于大批量订单，供应商的产能和交付周期尤为重要。科毅光通信年产能可达100万只光开关，支持定制化生产，可快速响应客户需求。
客户案例：查看供应商的过往成功案例，尤其是与自己行业类似的案例。科毅光通信的产品服务于华为、中兴、中际旭创等主流设备厂商，在电信、数通市场占有率稳居前列。
售后服务：包括技术支持响应时间、产品保修政策、退货换货流程等。科毅光通信提供7×24小时技术支持，可提供光通信系统整体解决方案，协助客户快速解决技术难题。
光通信技术仍在持续演进，SFP光模块作为重要的光电器件，也在不断迭代升级。本节将展望SFP光模块的未来发展趋势，帮助行业从业者把握技术演进方向。
随着云计算、大数据、人工智能等应用的普及，网络带宽需求呈指数级增长，推动SFP光模块向更高速率演进：
50G/100G SFP封装：虽然目前50G/100G速率主要采用QSFP28等更大封装，但随着硅光技术的发展，将100G速率集成到SFP封装已成为可能。部分厂商已推出100G SFP-DD模块，体积仅为传统QSFP28的1/4，可在1U高度的交换机上实现48个100G端口，端口密度提升3倍。
单波200G/400G：采用先进调制格式（如64QAM）和波特率提升技术，单波长可承载200G甚至400G数据。配合DSP芯片的信号处理能力提升，未来可能推出单波400G的SFP-DD模块，满足超高速互联需求。
小型化、集成化是光模块发展的永恒主题，未来SFP模块将在以下几个方面继续演进：
硅光集成：将激光器、调制器、探测器等光器件集成到硅基芯片上，大幅缩小器件体积，提升可靠性。硅光技术可实现光电共封装（CPO），将光模块与交换芯片紧密集成，减少信号损耗，降低功耗。
光电共封装（CPO）：传统光模块通过PCB走线与交换芯片连接，信号损耗大、功耗高。CPO技术将光引擎直接封装在交换芯片旁边，通过高速差分线连接，可将功耗降低50%以上，是未来数据中心的发展方向。
多通道集成：在SFP-DD封装内集成多个并行通道，实现更高速率。例如，SFP-DD可支持4通道或8通道设计，单通道速率为25G或50G，总速率可达100G甚至400G。
随着"双碳"目标的推进，光模块的功耗优化成为重要发展方向：
低功耗DSP芯片：采用更先进的制程工艺（如7nm、5nm）和优化的算法，降低DSP芯片的功耗。新一代DSP芯片的单位比特功耗已降至10pJ/bit以下，较第一代产品降低90%以上。
无DSP直驱方案：对于短距应用（如数据中心内部），可采用无DSP的直驱方案，通过线性驱动器直接驱动激光器，虽然传输距离较短，但功耗可降低30%以上。
智能功耗管理：根据实际业务流量动态调整光模块的工作状态，在低流量时降低发射光功率或进入低功耗模式，在业务高峰时自动恢复正常工作状态，实现精细化的功耗管理。
随着网络规模不断扩大，传统的人工运维方式已无法满足需求，SFP光模块的智能化运维成为趋势：
数字诊断功能（DDM/DOM）：实时监测光模块的工作温度、电压、发射光功率、接收光功率等参数，并通过I2C接口上报给主机设备。运维人员可远程查看模块状态，提前发现潜在故障，变被动维护为主动预防。
AI故障预测：基于机器学习算法，分析历史运行数据，预测光模块的寿命和故障概率。例如，通过监测发射光功率的衰减趋势，预测激光器的剩余寿命，提前安排更换计划，避免因模块故障导致的业务中断。
自动调谐：根据温度、老化等因素的变化，自动调节光模块的工作参数（如偏置电流、调制电流等），保持最佳工作状态，延长模块使用寿命。
作为光器件领域的专业厂商，广西科毅光通信紧抓技术演进趋势，在以下方面积极布局：
硅基光开关研发：投入硅光技术开发硅基光开关，实现与硅光模块的无缝集成，支持112Gbps高速信号传输，满足未来超高速互联需求。
低功耗光开关：通过优化热场分布和采用新材料，降低热光波导光开关的功耗。公司研发的热光波导透镜光开关功耗较传统产品降低50%，助力"双碳"目标实现。
智能化光开关：在光开关中集成控制芯片和传感器，实现开关状态的实时监测和远程控制，配合智能光网络管理平台，实现光路的自动调度和故障自愈。
对于网络建设者和运维人员来说，选择合适的SFP光模块需要综合考虑传输速率、传输距离、工作波长、光纤类型、工作温度等多个技术参数，同时也要关注供应商的技术实力、产品质量、售后服务等软实力。
对于光器件厂商来说，持续的技术创新和严格的质量管控是立足市场的根本。广西科毅光通信科技有限公司作为专业的光开关及光通信器件供应商，始终聚焦技术创新，不断提升产品性能和质量，为光通信产业的发展贡献力量。
未来，随着5G、云计算、人工智能等技术的深入应用，光通信网络将面临更高的带宽需求和更复杂的应用场景。SFP光模块也将继续演进，在速率、集成度、功耗、智能化等方面不断突破，为数字中国建设提供坚实的光联基础。
