在超高清视频、VR/AR、家庭智能网络等新业务的持续推动下，光纤接入已成为宽带网络普及的核心支撑，光通信技术的创新迭代也愈发关键。光通信网络核心组件中，光模块与光开关的协同作用，直接决定了网络传输的稳定性、灵活性与性价比。今天为大家详细解析一项具备行业突破性的专利技术——自带MAC的SFP+光模块，带您了解其如何解决传统光通信设备痛点，与光开关搭配赋能多场景应用。

一、光通信行业现状与传统设备痛点

光接入网络主要由OLT（光线路终端）、ONU（光网络单元）和ODN（光分配网络）三部分构成，其中OLT作为核心局端设备，承担着类似传统交换机或路由器的角色，是多业务提供的关键平台。当前，PON（无源光网络）网络中的OLT设备普遍采用“OLT设备+OLT光模块”的分离式架构，OLT设备主要分为两种形态：

•    机框式OLT：单框可支持3.2万个用户接入，体积庞大，适用于人口密集的城市核心区域，主要服务于大型运营商；

•    Pizza Box式OLT：外形类似企业型交换机，支持约2000个用户接入，适用于企业全光布线或人口密度较低的区域。

然而，这两种传统OLT设备存在明显局限性：一方面，应用场景受限，仅能满足大型运营商或发达地区的需求，难以适配中小型企业、边缘计算节点、乡村宽带覆盖等多元化场景；另一方面，整体体积大、功耗高、部署成本高，且配置灵活性不足，无法适应光通信网络“小型化、低功耗、高性价比”的发展趋势。

与此同时，光开关作为光通信网络中实现光路切换、路由调度的关键设备，其与光模块的兼容性、协同性直接影响网络整体性能。传统OLT光模块仅具备基础的光电转换功能，属于物理层信号转换设备，缺乏MAC层处理能力，导致其与光开关搭配时，需依赖OLT主机的复杂配置，进一步增加了网络部署的复杂度和成本。在此背景下，自带MAC的SFP+光模块的研发与应用，成为解决上述痛点的重要突破。

二、自带MAC的SFP+光模块核心结构设计

我们科毅光通信依托多年光通信设备研发经验，结合行业需求迭代，推出的自带MAC的SFP+光模块，通过创新性的结构整合，将OLT MAC单元与传统光模块功能融为一体，实现了设备的小型化与多功能化。其核心结构主要包括六大核心组件，具体如下：

（一）基础结构组成

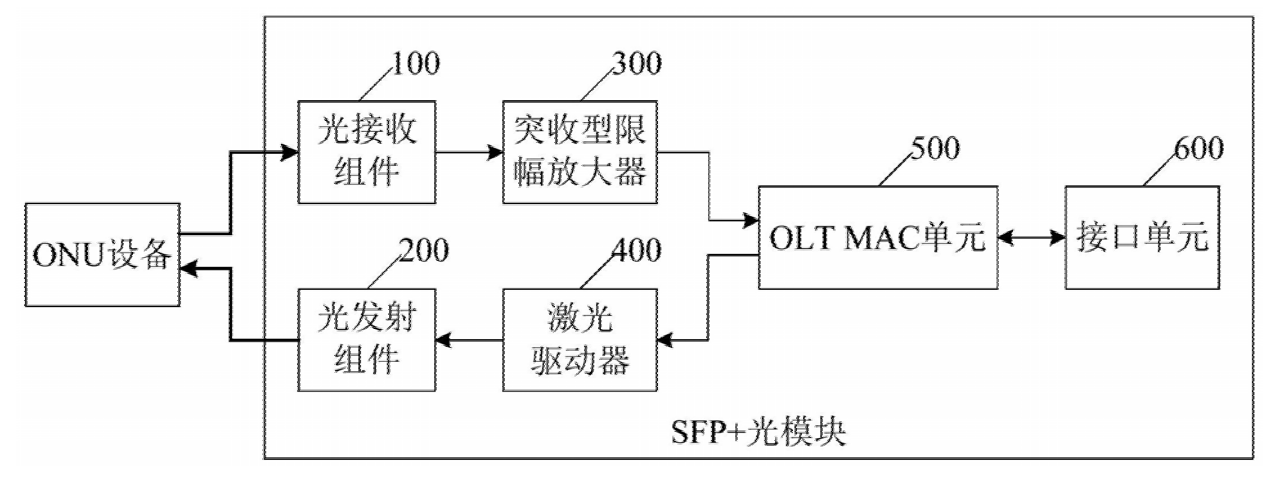

如图1所示，该SFP+光模块的基础结构包括光接收组件、光发射组件、突收型限幅放大器、激光驱动器、OLT MAC单元和接口单元，各组件通过精准的信号链路连接，形成完整的光电转换与信号处理系统。

图1 自带MAC的SFP+光模块基础结构示意图

1.  光接收组件：采用行业成熟的ROSA（光接收次模块）实现，输入端通过光纤与ONU设备连接，核心功能是接收ONU设备发送的光信号，并将其转换为电信号，为后续信号处理提供基础；

2.  突收型限幅放大器：区别于普通连续型限幅放大器，该模块专为PON网络的时分复用特性设计——由于OLT设备下行数据需要突发接收，突收型限幅放大器可快速响应突发信号，对光接收组件输出的电信号进行放大处理，避免信号衰减影响传输质量；

3.  OLT MAC单元：模块的核心处理单元，也是区别于传统光模块的关键创新点，可根据实际应用场景选择PON OLT MAC芯片、GPON OLT MAC芯片、XGPON OLT MAC芯片、XGS-PON OLT MAC芯片或NGPON2 OLT MAC芯片，具备编码、控制、管理等MAC层处理功能；

4.  激光驱动器：接收OLT MAC单元输出的电信号，将其转换为适配光发射组件的驱动电信号，确保光发射组件稳定工作；

5.  光发射组件：采用TOSA（光发射次模块）或BOSA（双向光次模块）实现，将激光驱动器输出的驱动电信号转换为光信号，通过光纤传输至ONU设备；

6.  接口单元：采用金手指接口设计，金手指接口具备数据线丰富、传输速率高、兼容性强的优势，可实现SFP+光模块与交换机等设备的稳定连接，保障业务信号高效传输。

（二）增强型结构设计

为进一步提升模块的控制精度与稳定性，该SFP+光模块还可扩展控制单元，形成增强型结构，如图2所示。

图2 自带MAC的SFP+光模块增强型结构示意图

控制单元采用MCU微控制器，其第一输出端与突收型限幅放大器的控制端连接，第二输出端与激光驱动器的控制端连接，核心功能是对突收型限幅放大器和激光驱动器的工作参数进行实时配置与调控，例如信号放大增益、驱动电流强度等，确保模块在不同工况下均能保持最佳性能。

三、自带MAC的SFP+光模块工作原理与光开关协同机制

自带MAC的SFP+光模块的工作流程围绕“光信号-电信号-处理-转换-传输”的核心逻辑展开，同时与光开关形成高效协同，实现光路与信号处理的一体化控制，具体分为信号接收与信号发送两个方向：

（一）信号接收流程（ONU设备→SFP+光模块→交换机）

1.  光接收组件通过光纤接收ONU设备发送的光信号，立即启动光电转换，将光信号转换为电信号，并通过Serdes接口传输至突收型限幅放大器；

2.  突收型限幅放大器对接收的电信号进行快速放大，弥补光纤传输过程中的信号衰减，再通过Serdes接口将放大后的电信号传输至OLT MAC单元；

3.  OLT MAC单元对电信号进行MAC层处理，包括编码、帧同步、带宽控制、加密解密等操作，确保信号符合交换机的接收标准，处理完成后通过Serdes接口传输至接口单元；

4.  接口单元（金手指接口）将处理后的电信号传输至交换机，完成从ONU设备到交换机的信号传输；

5.  在此过程中，光开关根据网络路由需求，精准控制光纤光路的通断与切换，确保光信号高效传输至SFP+光模块，而模块的小型化设计使其可与光开关近距离部署，减少光路损耗。

（二）信号发送流程（交换机→SFP+光模块→ONU设备）

1.  交换机根据业务需求生成相应的业务电信号，通过接口单元传输至SFP+光模块；

2.  接口单元将业务电信号通过Serdes接口传输至OLT MAC单元，OLT MAC单元对信号进行编码、队列排序、FEC前端纠错等处理，提升信号传输的可靠性；

3.  处理后的业务电信号传输至激光驱动器，激光驱动器将其转换为适配光发射组件的驱动电信号；

4.  光发射组件接收驱动电信号后，启动光电转换，将电信号转换为光信号，通过光纤传输至ONU设备；

5.  此时，光开关可根据ONU设备的分布情况，灵活切换光路，实现同一SFP+光模块与多个ONU设备的连接，而模块支持的动态带宽分配功能，可与光开关的光路调度协同，提升网络资源利用率。

值得注意的是，OLT MAC单元支持多种协议标准（如G.987.3、G.989.3），下行数据率可达9953Mbps，上行数据率可达2488Mbps，同时具备OLT测距、注册、AES-128加密解密等功能，可与不同类型的光开关、交换机、ONU设备兼容，适配多元化的光通信网络架构。

四、自带MAC的SFP+光模块核心优势与行业价值

相较于传统OLT设备+光模块的分离式方案，自带MAC的SFP+光模块在技术性能、部署应用、成本控制等方面具备显著优势，且与光开关的协同应用进一步放大了其行业价值：

（一）实现OLT设备小型化，适配多场景部署

该模块将OLT MAC单元与光模块功能集成于一体，无需依赖传统OLT主机的庞大结构，体积仅为传统Pizza Box式OLT设备的1/10，可直接插入交换机的SFP插槽中，实现热插拔。这种小型化设计使其不仅适用于大型运营商的机房部署，更能适配中小型企业、边缘计算节点、乡村宽带覆盖、智慧园区等场景，与光开关搭配后，可实现“光开关+SFP+光模块”的紧凑型部署，解决了传统设备在空间有限场景下的部署难题。

（二）低功耗高性价比，降低网络建设成本

传统机框式OLT设备的功耗通常在数百瓦级别，而自带MAC的SFP+光模块的功耗仅为10-15瓦，大幅降低了网络运行能耗；同时，模块集成了OLT MAC功能，省去了传统OLT主机的主控模块、业务模块等冗余组件，硬件成本降低30%以上。对于需要大规模部署的场景（如乡村宽带覆盖），采用该模块与光开关搭配的方案，可显著降低设备采购、安装调试、后期运维的综合成本。

（三）配置灵活兼容性强，提升网络扩展性

OLT MAC单元支持多种类型的MAC芯片选择，可根据网络类型（PON、GPON、XGPON等）灵活配置，无需更换整个设备；接口单元采用标准化金手指接口，可与市面上主流交换机兼容；同时，模块支持动态带宽分配、FEC前端纠错等功能，可与不同品牌、型号的光开关、ONU设备协同工作。这种高兼容性与灵活性，使得光通信网络可根据业务增长需求逐步扩容，避免了传统设备“一次性投入过大、扩容困难”的问题。

（四）信号处理高效，保障网络稳定性

突收型限幅放大器的采用，确保了OLT设备对下行突发数据的快速响应与稳定接收；OLT MAC单元的MAC层处理功能，减少了信号传输过程中的丢包率、误码率；增强型结构中的控制单元，可实时调控放大器与驱动器的工作参数，适应不同的传输环境。这些设计使得模块与光开关协同工作时，能够保障光通信网络的高稳定性，满足超高清视频、VR/AR等对传输延迟、稳定性要求较高的业务需求。

五、关键应用场景与光开关的协同落地

自带MAC的SFP+光模块凭借其核心优势，已在多个光通信场景中实现落地应用，与光开关的协同搭配更是解决了诸多行业痛点，典型应用场景包括：

（一）中小型企业全光网络建设

中小型企业的机房空间有限，预算相对紧张，传统OLT设备的体积与成本难以适配。采用“自带MAC的SFP+光模块+光开关”的方案，可实现小型化部署：光开关负责企业内部光路的灵活切换，连接办公区、机房、会议室等不同区域的终端设备；SFP+光模块插入企业核心交换机，实现与运营商网络的对接，整体部署成本降低40%，且网络响应速度提升20%，满足企业日常办公、视频会议、云服务访问等需求。

（二）边缘计算节点光通信部署

边缘计算节点通常部署在城市边缘或偏远地区，供电条件有限，对设备的功耗、体积要求严格。自带MAC的SFP+光模块的低功耗（10-15瓦）、小型化设计，可与边缘计算节点的服务器、光开关紧密部署，实现数据的本地处理与远程传输。光开关负责边缘节点与周边终端设备的光路连接，SFP+光模块负责与核心网络的信号交互，保障边缘计算节点的稳定运行，适用于智慧交通、工业物联网等场景。

（三）乡村振兴宽带覆盖工程

乡村地区人口密度低、分布分散，传统OLT设备的覆盖成本高、效率低。采用自带MAC的SFP+光模块与光开关搭配，可实现“一点部署、多户覆盖”：在乡村中心区域部署交换机、SFP+光模块与光开关，通过光开关连接多个乡村的ONU设备，每个SFP+光模块可支持200-500个用户接入，大幅降低了设备部署数量与建设成本，助力乡村宽带普及。

（四）数据中心内部光互联

数据中心内部服务器、存储设备之间的光互联需求旺盛，对传输速率、稳定性、灵活性要求极高。自带MAC的SFP+光模块支持高速率传输（下行9953Mbps），与光开关协同后，可实现数据中心内部光路的动态调度：光开关根据服务器负载情况，实时切换光路，优化数据传输路径；SFP+光模块保障信号的高效处理与传输，减少数据传输延迟，提升数据中心的运行效率。

六、我们科毅光通信的技术实力与服务保障

作为光通信领域的深耕者，我们科毅光通信科技有限公司始终以技术创新为核心竞争力，不仅专注于光开关的研发生产，更积极布局光模块、光接入方案等相关领域的技术突破。自带MAC的SFP+光模块的专利技术，正是公司技术团队结合行业需求、历经多次迭代优化的成果，该技术已成功应用于多个实际项目，获得了客户的高度认可。

公司拥有专业的研发团队、完善的生产体系与严格的质量控制流程，可为客户提供“光开关+光模块+定制化解决方案”的一站式服务。无论是中小型企业的网络建设、边缘计算节点的部署，还是乡村宽带覆盖工程，我们都能根据客户的实际需求，提供适配的产品与技术支持。如需了解更多产品详情或技术咨询，可访问我们科毅光通信官网（www.coreray.cn），或联系我们的技术顾问获取专业服务。

七、结语

在5G、算力网络、数字经济的推动下，光通信技术正朝着“小型化、低功耗、高性价比、高灵活性”的方向快速发展。自带MAC的SFP+光模块的出现，打破了传统OLT设备的局限，实现了光模块与MAC层处理功能的深度整合，而其与光开关的协同应用，更是为光通信网络的多元化部署提供了全新方案。

我们科毅光通信将持续以技术创新为驱动，不断优化光开关、光模块等核心产品的性能，推出更多适配行业需求的创新技术与解决方案，助力客户降低网络建设成本、提升网络运行效率。我们相信，随着自带MAC的SFP+光模块等创新技术的广泛应用，光通信网络将在更多场景中实现高效部署，为数字经济的发展提供坚实的网络支撑。
