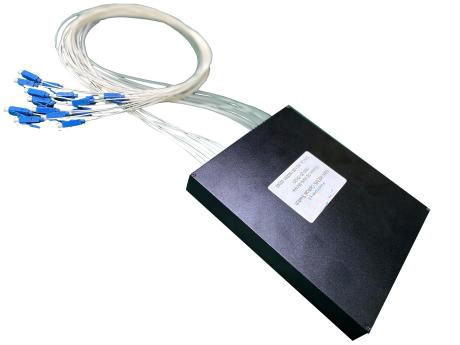

MEMS OXC 16×16光开关
科毅公司的OXC16×16光开关是基于MEMS（微机电系统）技术的一种允许在16个输入光和16个输出光之间进行任意信道选择的光开关，具有尺寸小、寿命长和可靠性稳定等特点，被广泛应用于OADM、OPM等光网络领域。
特征
n 尺寸小
n 重复性高，稳定性好
n TTL并行或I2C串行控制接口
n 符合GR-1209和GR-1221标准
应用
n 光网络监测
n 数据中心
n 光纤传感
主要规格
参数 | 单位 | 指标 |
通道数 | CH | 16x16 |
工作波长 | nm | 1625±5 |
插入损耗(Max) | dB | 2.0 |
回波损耗 | dB | ≥50 |
重复性 | dB | 0.05dB Max |
串扰 | dB | ≥45 |
消光比 | dB | ≥18 |
偏振相关损耗（PDL） | dB | ≤0.3 |
波长相关损耗（WDL） | dB | ≤0.8 |
工作温度 | ℃ | -5~+70 |
储存温度 | ℃ | -40~+85 |
响应时间 | ms | 任意通道切换≤25 |
工作电压 | V | 5~12 |
连接头类型 | LC/PC | |
光纤类型和套管类型 | G657A2 0.9松套管 | |
纤长 | 含头1±0.05m | |
控制端口类型 | TTL/RS232 | |
注：1. 重复性是基于100 cycle重复测试的结果； | ||

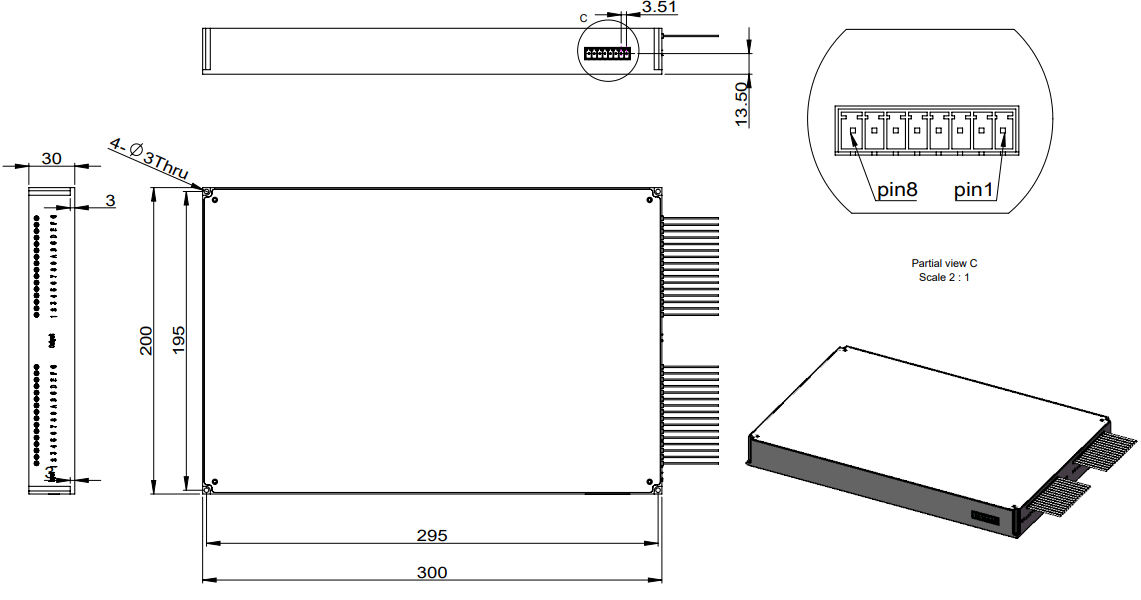

尺寸(16x16矩阵型光开关): (单位: mm)

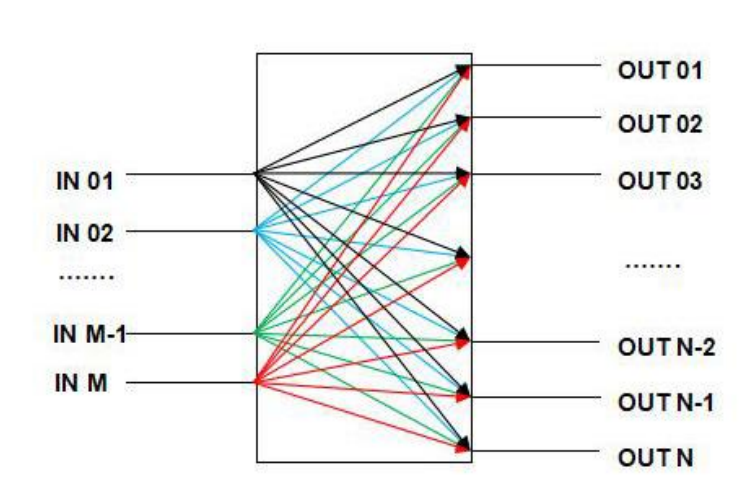

光路切换原理:
16x16光开关是由16个1x16输入光开关和16个1x16输出光开关熔接而成，当输入光开关和输出光开关加特定电压，可以使任意输入通道与任意输出通道连接。具体光路切换原理如下图所示。
订单信息:MSW-16×16-SM-1625-90-10-LP-RS232/TTL(MSW: MEMS 光开光)
M×N | A | B | C | D | E | F |
光开关类型 | 光纤类型 | 测试波长 | 套管类型 | 光纤长度 (含连接头) | 连接头类型 | 接口类型 |
16x16
| SM:SM, X:其他 | 1315:1310nm&1550nm 1310:1310nm 1550:1550nm | 90:900um 25:250um X:其他 | 05:0.5m±5cm | OO: None FP: FC/PC FA: FC/APC SP: SC/PC SA: SC/APC LP: LC/PC LA: LC/APC X: 其他 | RS232/TTL |
注: 1.以上规格仅为MEMS 光开关的典型规格。
2. 如有特殊需求，请与我们的销售人员联系。
