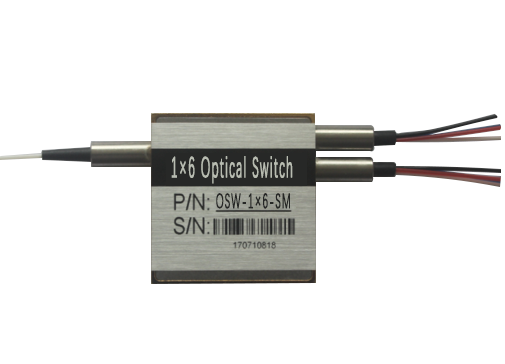

◇特性:
l无与伦比的低成本
l低插入损耗
l高通道隔离度
l高稳定性和可靠性
l光路无环氧树脂
l锁定型或非锁定型
◇应用：
l光网络保护/恢复
l光信号路由
l可配置光分插复用
l发射器和接收器保护
l网络测试系统
l仪器仪表
◇性能参数
参数 | 规格 | |
工作波长 (nm) | 850&1310±40 | 1260~1650 |
插入损耗 (dB) | ≤1.0 | ≤1.2 |
波长相关损耗 WDL (dB) | ≤0.25 | ≤0.30 |
偏振相关损耗 PDL (dB) | ≤0.1 | |
通道串扰 (dB) | ≥40 | ≥55 |
重复性 (dB) | ±0.02 | |
回波损耗 (dB) | ≥35 | ≥55 |
切换速度 (ms) | ≤10 | |
驱动电压 (V) | 5 | |
功率处理能力 (mW) | 500 | |
耐久性 (次) | 1000万 | |
工作温度 (°C) | 0～70 | |
存储温度 (°C) | -40～85 | |
光纤类型 | N/125um | |
光纤长度 (m) | 客户指定 | |
尺寸 (长×宽×高) (mm) | 35X35X9 | |
◇ 引脚
继电器状态 | 电动驱动（引脚编号） | 传感器状态（引脚编号） | |||||
锁定型 | 1 | 5 | 6 | 10 | 2-3,8-9 | 3-4,8-7 | |
0 | - | - | GND | V+ | 闭合 | 断开 | |
1 | V+ | GND | - | - | 断开 | 闭合 | |
非锁定型 | 0 | - | - | - | - | 闭合 | 断开 |
1 | V+ | - | - | GND | 断开 | 闭合 | |
公共端连接 | 电气驱动 (公共端选择) | ||
继电器1 | 继电器2 | 继电器3 | |
Com = P1 (黑) | 0 | 0 | 0 |
Com = P2(红) | 0 | 0 | 1 |
Com = P3 (蓝) | 0 | 1 | 0 |
Com = P4 (白) | 0 | 1 | 1 |
Com = P5(黑) | 1 | 0 | 0 |
Com = P6(红) | 1 | 0 | 1 |

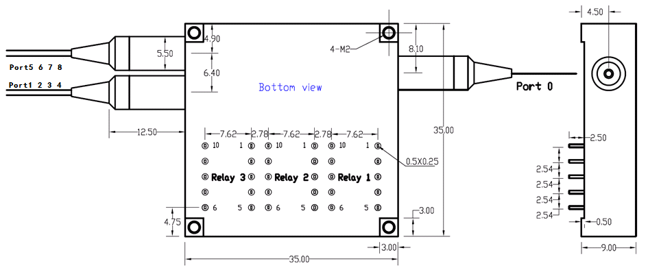

◇ 尺寸(mm)
◇ 订购信息 ：OSW－1×8T－A－B－C－D－E－F－G
A | B | C | D | E | F | G |
模式 | 波长 | 电压 | 控制模式 | 光纤护套直径 | 光纤长度 | 连接器 |
SM:9/125um M5: 50/125um M6: 62.5/125um | 85: 850nm 13: 1310nm 14: 1490nm 15: 1550nm 162: 1625nm 165: 1650nm 13/15:1310/1550nm | 3: 3V 5: 5V | L: 锁定型 N:非锁定型 | 25:250um 90:900um | 05:0.5m 10:1.0m 15:1.5m | OO:无 FP: FC/PC FA: FC/APC SP: SC/PC SA: SC/APC LP: LC/PC LA: LC/APC |
