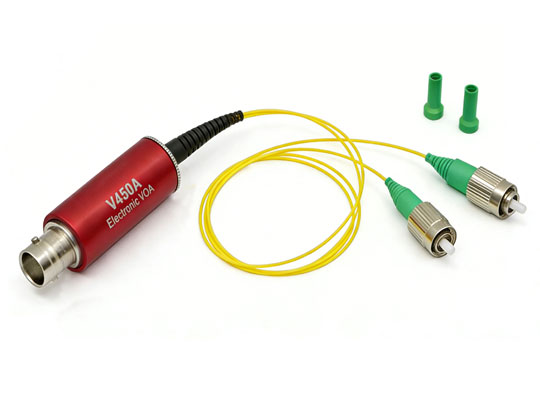

MEMS VOA (BNC接口)

波长范围:

400~800nm、850~1310nm、1260~1670nm

应用领域:

光纤通信系统
激光与光电实验
测试与测量系统
传感与仪器集成

产品特点:

精密电压控制
集成电压保护
宽光谱兼容
低回波损耗
灵活连接与优化方案

规格书下载联系我们

产品详情

操产品概述

本系列可调光学衰减器基于微机电系统技术，采用光纤耦合设计，实现对单模光纤中光功率的连续可调电压控制。器件支持直流电压输入以设定固定衰减值，并可兼容最高1kHz的交流调制信号。内置保护二极管可有效抑制输入电压瞬变，提供静电放电、过压及欠压保护，确保设备可靠运行。

操作指南

1. 开箱与安装
设备开箱后应轻取轻放。其两端光纤引出线在光学性能上具备双向对称性，均可作为光信号输入或输出端口。实际应用中，受纤芯对准随机性影响，建议通过测试优选插入损耗较低的连接端。

2. 电气连接与控制
通过BNC接口连接外部电压源，施加0–5 V控制电压即可实现衰减调节。光学透射率随控制电压升高呈单调下降趋势（参见典型响应曲线）。需注意，最小衰减值受连接器对准精度影响显著，尤其在短波长、小纤芯条件下更为敏感。为实现最优性能，推荐将设备光纤引线与系统光纤进行熔接，此操作需预先去除FC/APC连接器。

3. 性能优化提示
在短波长应用中，建议通过精密对准或熔接方式提升连接重复性与稳定性，以确保衰减性能符合设计预期。

产品特点

精密电压控制：采用MEMS技术，通过0-5V直流或最高1kHz的交流调制电压，即可实现对单模光纤中光功率的连续、快速电调衰减。

集成电压保护：内置保护二极管，提供静电放电、过压及欠压保护，增强了设备的可靠性和耐用性。

宽光谱兼容：提供多种特定波长型号，可覆盖从可见光到近红外的主要波段，适配多种激光光源。

低回波损耗：光学回波损耗大于30 dB，有效减少反射光对系统的影响。

灵活连接与优化方案：标配FC/APC连接器，方便即插即用；同时建议通过熔接方式连接，可最大程度降低插入损耗，实现最优性能。

应用范围

光纤通信系统：用于发射端或接收端的功率管理与均衡。

激光与光电实验：在实验室中用于调节信号强度、模拟传输损耗或保护灵敏探测器。

测试与测量系统：作为光器件测试平台（如测试光接收机灵敏度）中的可编程衰减单元。

传感与仪器集成：集成到光纤传感系统或分析仪器中，用于实现自动化的光路调节和稳定输出。

产品规格

参数	单位
工作波长	nm	C band:1530~1570nm L band:1570~1610nm
衰减类型	--	常开或常关
衰减范围	dB	≥30
插入损耗	dB	≤0.7
衰减分辨率	dB	持续
消光比	dB	≥18
波长相关损耗	dB	≤0.3@ 0dB , ≤1.5 @20dB
温度相关损耗（与室温比对）	dB	≤0.7@ 0dB , ≤1.0 @20dB
回波损耗	dB	≥45
光纤型号	--	保偏光纤
响应时间（10-90%光功率）	ms	≤3
驱动电压	V	6.5V or 15V
驱动功率	mW	≤2
承载功率	mW	≤500
工作温度	℃	-0～+70
储存温度	℃	-40～+85

备注：以上所有参数不含光纤连接器

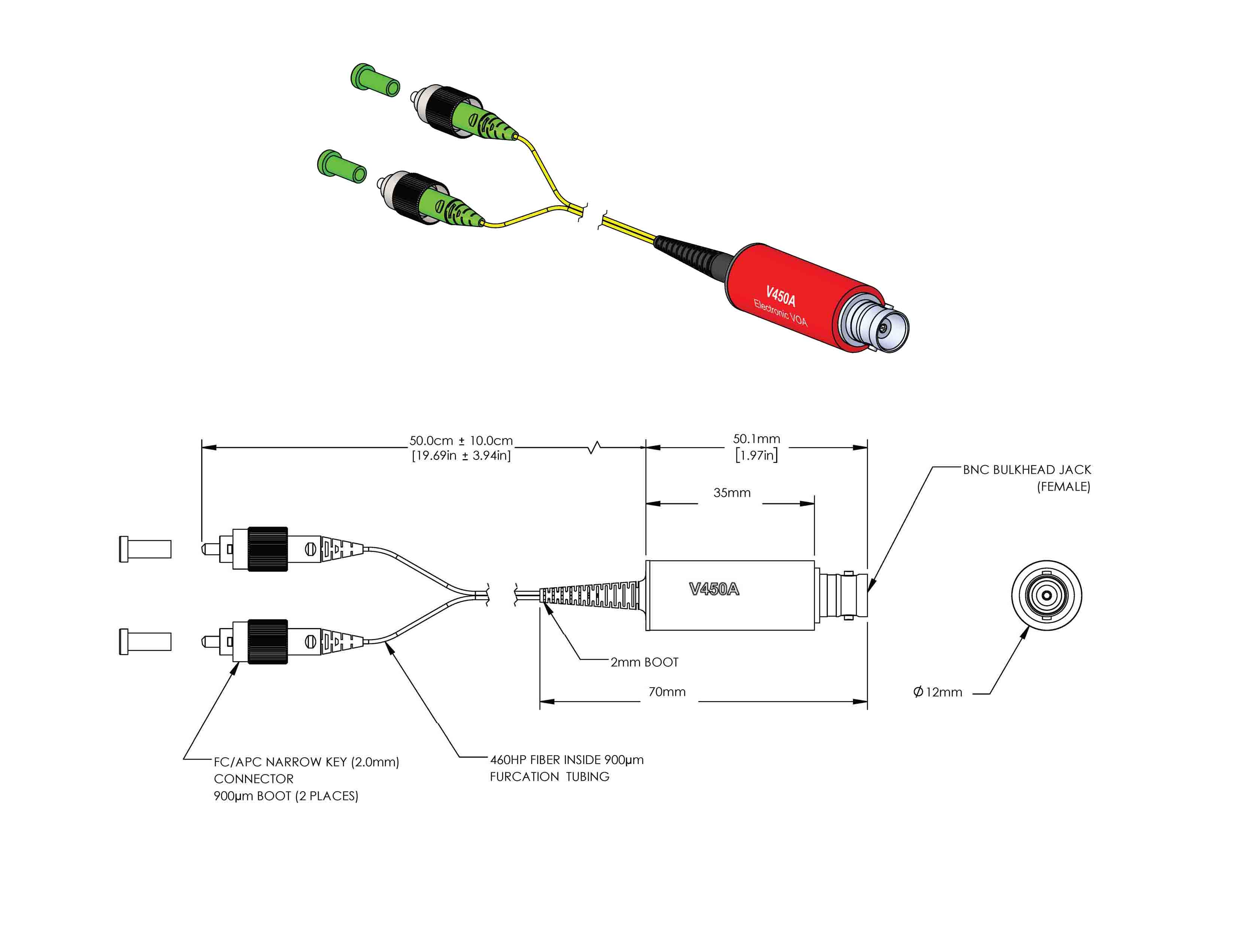

产品尺寸

订购信息:A-B-C-D-E-F-G-H

波长

类型

驱动电压

光纤类型

尾纤长度

尾纤类型

输入

输出

1=850nm

2=1064nm

3=1310nm

4=1550nm

X=定制

B=Bright

D=Dark

05=5V

15=15

1=SMF-28

2=HI 1060

3=MM50/125

4=MM60/125

X=Customized

05=0.5m

10=1.0m

B=Bare Fiber

L=900um Loose Tube

0=None

1=FC/UPC

2=FC/APC

3=SC/UPC

4=SC/APC

5=LC/UPC

6=LC/APC
