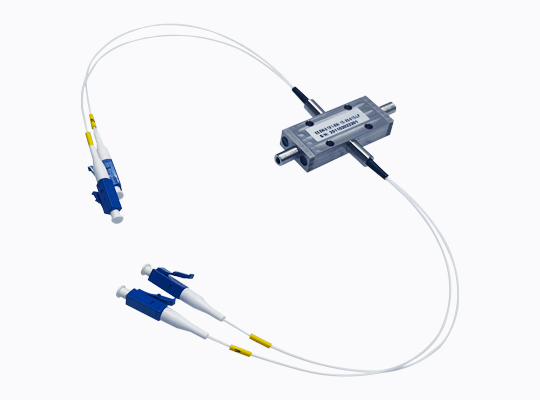

D1×1手动双向按压常闭型光开关
n 产品特点
操作方式独特灵活：采用双头两方向操作设计，充分满足不同安装环境与操作习惯需求，为用户带来便捷灵活的使用体验，增强了在复杂光学系统中的适用性。
光路状态控制精准：初始状态为光断，仅双头同时压下时光路导通，一端压下或两端无动作时均保持光断，有效避免误操作引发的光信号异常传输，保障光学系统稳定可靠。产品测试显示，其插入损耗控制在0.45dB以内，回波损耗最小达55dB，串扰最小为55dB，光学性能优异。
工作温度范围宽广：能在 -40°C至 +85°C的温度区间稳定工作，无论是高温工业环境还是低温户外场景，均可维持良好光学性能与可靠机械操作，应用场景广泛。
材料工艺优质精良：选用9/125类型高质量光纤材料，确保光信号低损耗传输；采用精密制造工艺，保证内部结构精确稳定，提升产品整体性能与使用寿命。
n 应用
光通信系统：可用于光路切换与保护。当光纤网络出现故障时，能快速切换至备用光纤，
保障通信连续性；在光通信设备测试维护中，便于控制光信号通断，提升测试维护效率。
光学传感系统：在光学传感中，可选择不同传感通道，实现对多种物理量的测量。如分布式光纤传感系统里，切换传感光纤可完成温度、应变等物理量的分布式测量，增强传感系统灵活性与测量范围。
光学测试测量领域：能构建复杂测试光路，在光学元件测试时切换测试与参考信号，准确测量元件性能；
测量元件性能；在光学实验中，方便实验人员实时调整控制光路，满足多样化实验需求。
n 参数
Optical Performance/光学性能 | Specification | ||
Operation Wavelength/工作波长 | nm | 1550.00 | |
Insertion Loss /插入损耗 | Typ | dB | 0.45 |
Return Loss/回波损耗 | min | dB | 55 |
Cross-talk/串扰 | min | dB | 55 |
Switch Mode/控制方式 | 双向手动按压，常闭 | ||
Power supply/驱动电压 | V | 无源 | |
Fiber Type/光纤类型 | 9/125 | ||
Dimensions/尺寸 | mm | 26X12.6X8 | |
Operating Temperature/工作温度 | oC | -40℃ to +85℃ | |
Temperature Cycling (Temperature Range / Cycles)/温度循环 | C / Hr | -40℃ to +85℃ | |
Data Document Preparation/数据文档制备 | Specification | ||
Individual Test Data Sheet Format/单独测试数据单格式 | Hardcopy | 科毅 | |
Electronic Media Test Data File Format/电子媒介测试文件格式 | MS-Word | 科毅 | |
RoHS Required/是否需要过RoHS | Yes/No | No | |
Pigtail Type/尾纤类型 | 0.9 | ||
Pigtail Length/尾纤长度 | 0.15 | ||
Pigtail Mark Method/尾纤标识方法 | 尾纤颜色 | 白色 | |
Connector Type/连接头类型 | LC/UPC | ||

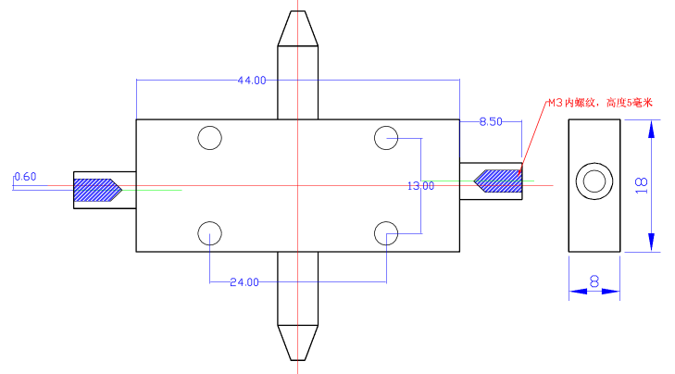

n 机械图纸
