产品特点
1. 多通道可见光波段支持：
l 工作波长：380–780 nm（覆盖可见光全波段）。
l 采用 200/220 μm 多模光纤，适合高功率可见光传输。
2. 马达驱动机械切换：
l 采用 步进马达（20型） 驱动，定位准确、稳定性好。
l 支持 RS232 + TTL 控制，便于集成与编程。

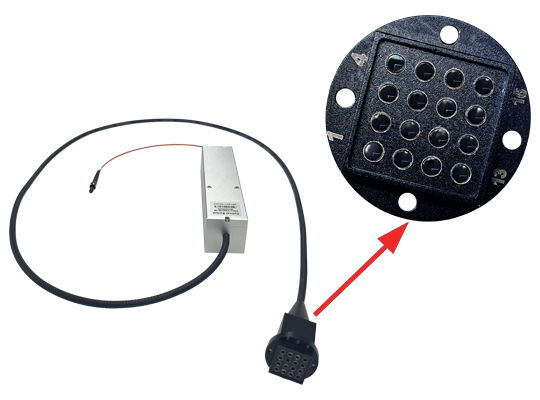

3. 阵列化准直输出：
l 输出端为 4×4 准直器阵列，间距 5 mm，光斑直径 2 mm（距阵列 7.5 mm）。
l 输入端为 SMA905 接口，适合直接耦合光源。

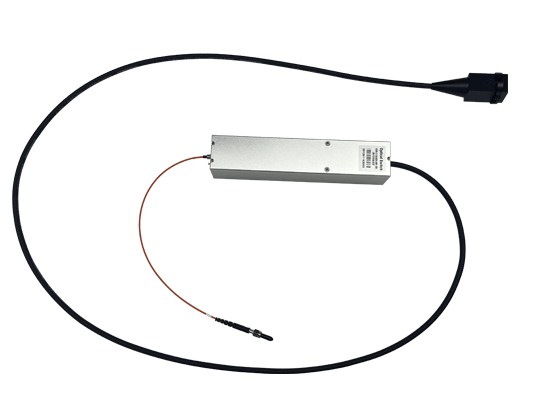

4. 紧凑集成与防护设计：
l 外壳为 200×40×32 mm 铝盒，结实且散热好。
l 尾纤采用铠装保护，输入尾纤长 1.5 米，输出尾纤长 0.3 米。
l 内置 3 mm 透镜，用于聚光与准直优化。
5. 良好的光学性能：
l 插入损耗 ≤ 1.5 dB。
l 回波损耗 ≥ 35 dB，串扰 ≥ 35 dB。
应用范围
l 光谱分析与多通道检测：如光谱仪、多通道荧光检测系统。
l 光学成像与显示系统：多路光源切换，用于投影、照明或光学成像。
l 可见光通信系统：多通道光信号路由与实验。
l 科研与实验室光学平台：多路光路选择、光学实验搭建。
l 工业视觉与传感：多位置光源切换，用于检测或定位
工作原理
1. 马达驱动切换机制：
l 控制信号（RS232/TTL）驱动步进马达，带动内部反射镜或光纤对准机构，将输入光路切换到指定的输出通道。
2. 阵列准直输出设计：
l 输入光通过准直器变为平行光，经马达引导至对应的 4×4 阵列单元，再经透镜聚焦输出。
l 输出为自由空间光斑，便于直接耦合到其他光学元件或系统中。
3. 多模光纤传输：
l 使用大芯径多模光纤，支持高功率可见光传输，耦合效率高。
这是一款专为可见光多通道系统设计的马达驱动光开关，具有阵列输出、自由空间耦合、控制灵活等特点，适用于光谱、成像、通信、科研等需要多路光路切换与分配的场合。
规格
Optical Performance/光学性能 | Specification | ||
Operation Wavelength/工作波长 | nm | 380-780nm | |
Insertion Loss /插入损耗 | Typ | dB | 1.50 |
Return Loss/回波损耗 | min | dB | 35 |
Cross-talk/串扰 | min | dB | 35 |
Switch Mode/控制方式 | RS232+TTL | ||
Power supply/驱动电压 | V | 5 | |
Fiber Type/光纤类型 | 400/440 | ||
Dimensions/尺寸 | mm | 200*40*32 | |
Operating Temperature/工作温度 | oC | -20~70 | |
Temperature Cycling (Temperature Range / Cycles)/温度循环 | C / Hr | -40℃ to +85℃/48Hr | |
Data Document Preparation/数据文档制备 | Specification | ||
RoHS Required/是否需要过RoHS | Yes/No | No | |
Pigtail Type/尾纤类型 | 铠装 | ||
Pigtail Length/尾纤长度 | 16输入1.5米 ，1输出0.3米 | ||
Pigtail Mark Method/尾纤标识方法 | 尾纤颜色 | 黄色 号码套管 | |
Connector Type/连接头类型 | 输出端为1个SMA905 ，16输入端为4*4 阵列 | ||

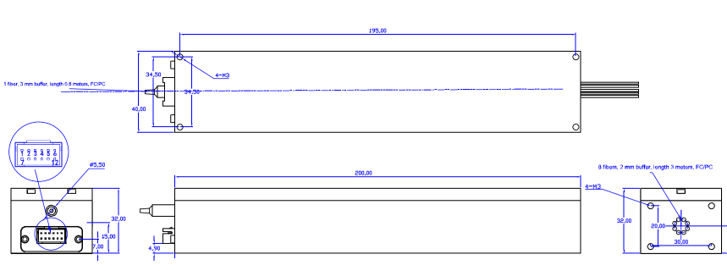

尺寸
