产品特点
l 低插入损耗
l 结构紧凑、稳定可靠
l 灵活智能控制方式
l 环境适应性强
l 制化选项、即插即用
应用范围
l 光纤通信系统：用于光路切换、信号路由与保护倒换
l 测试与测量：光纤网络测试、多通道光功率监测
l 实验室与研究：光器件性能测试、多路光信号选择
l 数据中心与光网络：支持高密度光纤配线与管理
工作原理
该光开关采用马达驱动机械式光路切换结构（可能为旋转反射镜或棱镜阵列），通过控制电路驱动马达，将输入光信号切换至64个输出端口中的任意一个。
其核心部件包括：
马达与转盘机构：实现精确的光路对准
准直器阵列：保证光纤间的低损耗耦合
控制板（TTL/RS232）：接收外部指令并驱动马达动作
尾纤与连接器：提供标准LC接口，便于系统集成

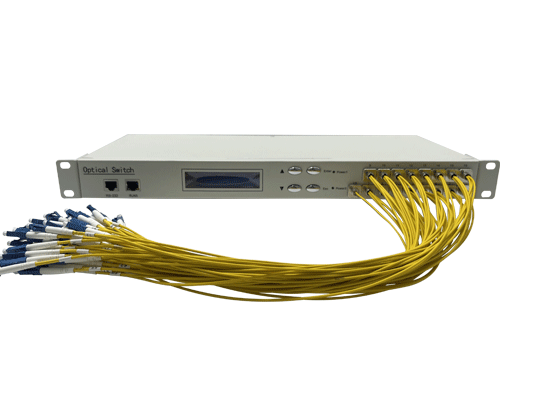

产品实拍
产品规格
Optical Performance/光学性能 | Specification | ||
Operation Wavelength/工作波长 | nm | 1310.00 | |
Insertion Loss/插入损耗 | Typ | dB | 1.20 |
Return Loss/回波损耗 | min | dB | 55 |
Cross-talk/串扰 | min | dB | 55 |
Switch Mode/控制方式 | RS232 | ||
Power supply/驱动电压 | V | 5 | |
Fiber Type/光纤类型 | 9/125 | ||
Dimensions/尺寸 | mm | 135X40X32 | |
Operating Temperature/工作温度 | oC | -20~70 | |
Temperature Cycling (Temperature Range / Cycles)/温度循环 | C / Hr | -40℃ to +85℃/48Hr | |
Data Document Preparation/数据文档制备 | Specification | ||
RoHS Required/是否需要过RoHS | Yes/No | No | |
Pigtail Type/尾纤类型 | 0.9毫米松套管 | ||
Pigtail Length/尾纤长度 | 1 | ||
Pigtail Mark Method/尾纤标识方法 | 尾纤颜色 | 黄色 号码套管 | |
Connector Type/连接头类型 | LC/PC | ||
结构与接口说明
机箱结构：1U高度，金属外壳，前/后出纤可选
控制接口：DB9（RS232）或 排针（TTL），支持指令集控制
电源接口：DC 5V/1A，带反接保护
尾纤管理：64路LC/PC尾纤，黄色号码套管标识，支持机架内走线
