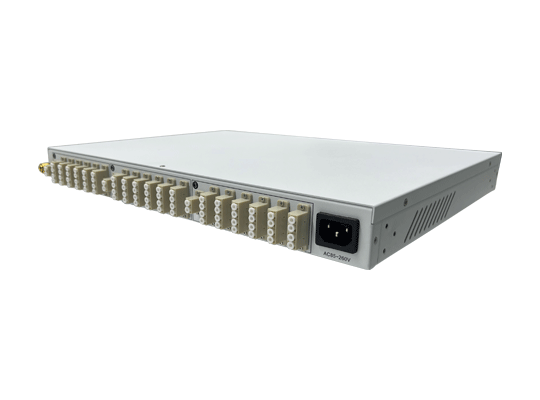

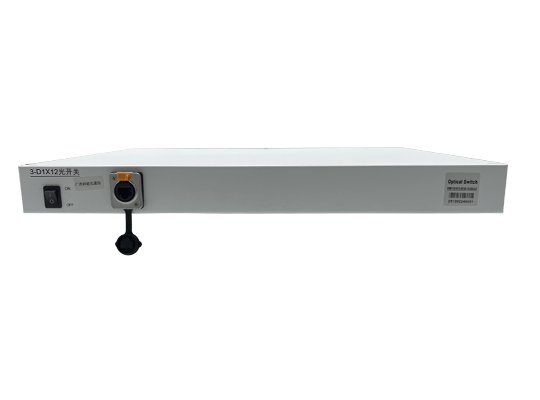

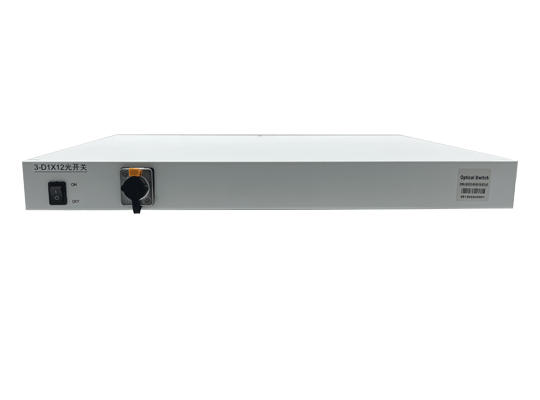

3-D1×12机架式光开关是一款高性能的双1×12马达式光开关，专门为850nm多模光纤系统设计。该设备采用机械式马达驱动技术，实现两路独立光纤信号的快速、可靠切换。作为一款1U机架式光开关，它集成了网口控制功能，是现代光纤通信系统中理想的光路管理解决方案。
产品特点
一、高性能光学表现
低损耗：插入损耗典型值仅 0.4dB，信号传输效率高
高隔离：回波损耗与串扰均 ≥ 40dB，信号纯净稳定
多模优化：针对 850nm 波长与 50/125 光纤 优化，适用于多模系统
二、紧凑高集成设计
小型化：尺寸仅 135×40×32mm，适合高密度安装
即插即用：标配 LC/PC 连接器，尾纤 1米长、0.9mm套管，快速部署
机箱兼容：支持 1U 机箱 安装，集成便捷
三、智能控制与接口
双路独立控制：双 1×12 结构，支持两路独立光纤切换
网络化控制：支持 网口通信，可远程控制与集中管理
低压驱动：仅需 5V 电源，功耗低，适合嵌入式系统
四、高可靠性与环境适应
宽温工作：工作温度 -20℃ ~ 70℃，适应严苛环境
耐久测试：通过 -40℃ ~ +85℃ 温度循环测试，稳定性强
机械式马达驱动：结构可靠，寿命长，反复切换性能稳定
五、行业适用性强
数据中心：光纤路由切换、备份保护
测试测量：多通道光纤测试、信号分配
工业与科研：光纤传感、光路自动化控制
广电通信：多路信号调度与选择
六、可定制与扩展
支持客制化：可根据需求调整光纤类型、长度、连接器等
提供测试数据：支持提供测试报告（Word格式）
接口灵活：支持 TTL 控制，兼容 RS232 串口控制板
应用范围
数据中心光纤管理：在数据中心中，这款1×12光开关可用于光纤路由的动态配置、链路保护和故障恢复。其网口控制功能便于集成到现有网络管理系统。
光纤测试与测量：适用于光器件测试系统，实现多通道自动化测试。配合50/125光纤，可大幅提升多模光纤设备测试效率。
光纤传感网络：在分布式光纤传感系统中，作为多路信号选择器，实现对不同传感点的轮询监测。
广播电视系统：用于多路光信号源的切换与调度，支持节目信号的快速切换与备份。
研究与开发实验室：搭建灵活可变的光学实验平台。
工作原理简述
这款马达光开关通过微型步进电机驱动精密反射镜阵列，实现光路的物理切换。当控制信号发出时，电机带动指定反射镜精确移动，将输入光信号导向选择的输出端口。这种机械式切换方案具有稳定性高、重复性好、寿命长的特点，特别适合需要频繁切换的光纤测试和光路保护应用。
产品规格
Optical Performance/光学性能 | Specification | ||
Operation Wavelength/工作波长 | nm | 850.00 | |
Insertion Loss/插入损耗 | Typ | dB | 0.40 |
Return Loss/回波损耗 | min | dB | 40 |
Cross-talk/串扰 | min | dB | 40 |
Switch Mode/控制方式 | TTL | ||
Power supply/驱动电压 | V | 5 | |
Fiber Type/光纤类型 | 50/125 | ||
Dimensions/尺寸 | mm | 135X40X32 | |
Operating Temperature/工作温度 | oC | -20~70 | |
Temperature Cycling (Temperature Range/Cycles)/温度循环 | C / Hr | -40℃ to +85℃/48Hr | |
Data Document Preparation/数据文档制备 | Specification | ||
Individual Test Data Sheet Format/单独测试数据单格式 | Hardcopy | ||
Electronic Media Test Data File Format/电子媒介测试文件格式 | MS-Word | ||
RoHS Required/是否需要过RoHS | Yes/No | No | |
Pigtail Type/尾纤类型 | 0.9mm | ||
Pigtail Length/尾纤长度 | 1 | ||
Pigtail Mark Method/尾纤标识方法 | 尾纤颜色 | 白 | |
Connector Type/连接头类型 | LC/PC | ||

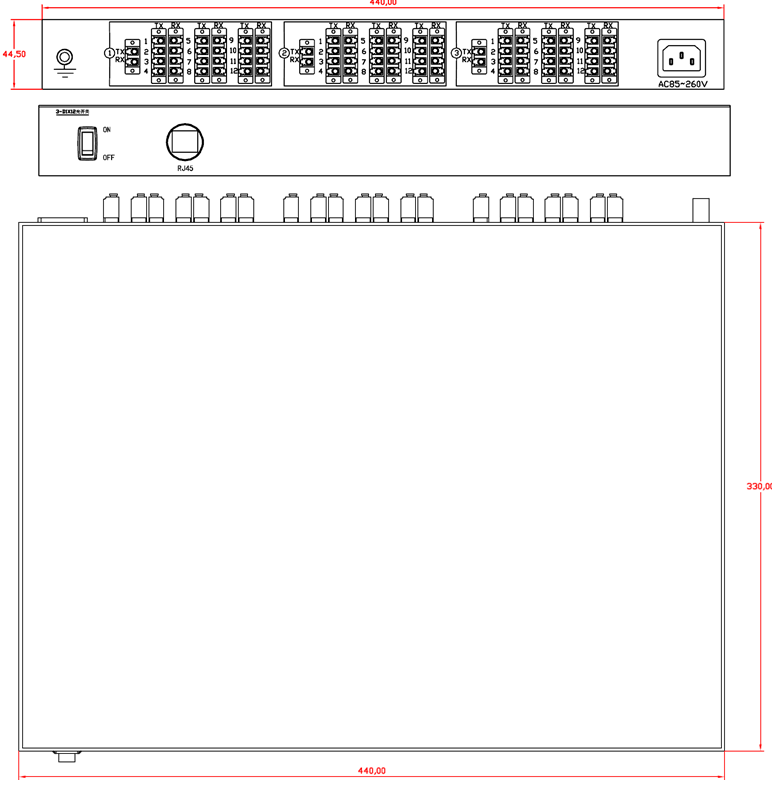

产品尺寸
