OSW-1X2-SM 型蓄电池供电光开关，专为户外、无源光网络、应急通信等场景设计。该产品采用锁定型机械结构，支持1550/1625nm双波长，具备低插入损耗、高回损、低串扰等优异光学性能，外壳为120×80×18mm ABS塑料，防水防尘，适用于严苛环境。
蓄电池供电：内置3V蓄电池，无需外接电源，方便户外使用
锁定型结构：机械自锁，状态稳定，防误触
低插入损耗：典型值0.8dB，保证信号传输质量
高可靠性：工作温度-20℃～70℃，支持温度循环测试
尾纤可定制：标配0.5米黄色套管，FC/APC接头
Optical Performance/光学性能 | Specification | ||
Operation Wavelength/工作波长 | nm | 1550.00 | |
Insertion Loss /插入损耗 | Typ | dB | 0.80 |
Return Loss/回波损耗 | min | dB | 55 |
Cross-talk/串扰 | min | dB | 55 |
Switch Mode/控制方式 | 锁定 | ||
Power supply/驱动电压 | V | 3 | |
Fiber Type/光纤类型 | |||
Dimensions/尺寸 | mm | 27X12.6X8.5 | |
Operating Temperature/工作温度 | oC | -20~70 | |
Temperature Cycling (Temperature Range / Cycles)/温度循环 | C / Hr | -40℃ to +85℃/48Hr | |
Data Document Preparation/数据文档制备 | Specification | ||
Individual Test Data Sheet Format/单独测试数据单格式 | Hardcopy | 中性 | |
Electronic Media Test Data File Format/电子媒介测试文件格式 | MS-Word | 中性 | |
RoHS Required/是否需要过RoHS | Yes/No | No | |
Pigtail Type/尾纤类型 | 2 | ||
Pigtail Length/尾纤长度 | 0.5 | ||
Pigtail Mark Method/尾纤标识方法 | 尾纤颜色 | 黄色 | |
Connector Type/连接头类型 | FC/APC头 | ||

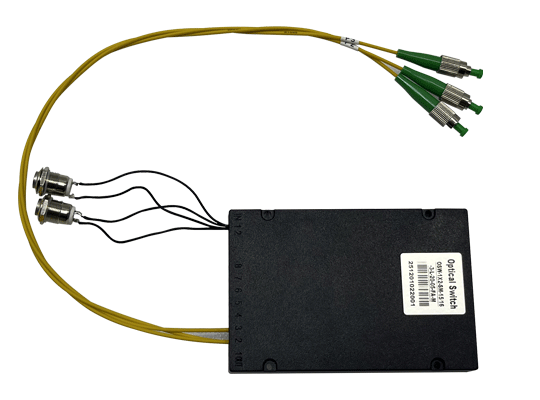

OSW-1X2-SM 光开关产品图
光纤通信网络中的光路切换
光衰减器、光分路器等配套使用
户外光缆监测与维护
应急通信系统、移动基站
该光开关属于 机械式光开关，其核心工作原理是通过内置的 微型继电器驱动光学棱镜（或反射镜） 来改变光路的物理路径，实现光信号在两个输出端口之间的切换。
光信号从输入光纤（端口）进入开关内部，首先经过 准直器，将光纤中的发散光转换为平行光。
平行光照射到一个可移动的 光学棱镜（或微反射镜） 上。
当继电器接收到电信号（由内置蓄电池提供3V电压）时，会驱动棱镜平移或旋转，将光线引导至对应的输出端口（Port 1 或 Port 2）。
输出端同样通过准直器将平行光耦合回输出光纤中。
该开关采用 机械自锁结构（即“锁定型”）。
一旦棱镜移动到指定位置，弹臂与卡槽配合锁定，即使断电或震动，棱镜位置也不会改变，从而保持光路稳定，避免误切换。
内置 3V 蓄电池 为继电器和控制电路供电。
用户通过外部按钮或引出线发送触发信号，控制电路驱动继电器动作，完成切换。
蓄电池供电使得设备可在无外部电源环境下独立工作，适用于户外、应急通信等场景。
由于采用机械锁定，切换后无需持续供电即可保持光路状态，功耗极低，仅切换瞬间消耗电能。
设备本身不具备逻辑记忆功能，状态完全由机械位置决定，因此可靠性高、寿命长。
该光开关本质上是一个 “电控机械光学路径选择器”，通过蓄电池驱动继电器带动光学棱镜移动，实现光信号在两条光纤之间的物理切换，并借助机械锁定结构保持状态稳定。其设计兼顾了 低功耗、高可靠性、户外适用性，是一款典型的无源光网络辅助设备。
