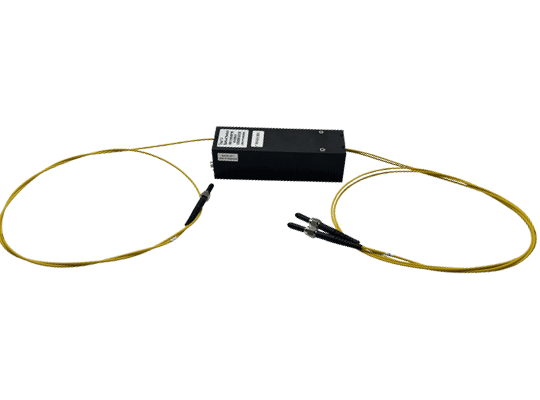

广西科毅光通信自主研发的 1×2 马达光开关（型号：OSW-1×2-M20-380~780-20-10-SMA-01D）是一款专为短波长光学系统设计的高性能光通道切换设备。该产品采用精密马达驱动技术，支持 380-780nm 宽光谱范围，配备 200/220μm 光纤和 SMA905 标准接口，适用于光通信测试、光纤传感、生物医疗等领域的光路切换需求。
光通信测试系统：光纤测试设备中的光路切换
光纤传感网络：分布式传感系统的通道选择
生物医疗设备：光谱分析、激光治疗设备的光路控制
工业自动化：工业控制中的光学信号切换
科研实验：光学实验室的光路配置与切换
宽光谱兼容：380-780nm 工作波长，覆盖可见光到近红外常用波段
低损耗传输：插入损耗≤1.5dB，保证光信号高效传输
高隔离度：回波损耗和串扰均≥35dB，有效避免信号干扰
灵活控制：支持 TTL 电平控制和 RS232 串口控制，适配不同控制系统
稳定可靠：-20~70℃宽温工作范围，通过温度循环测试（-40℃~+85℃/48Hr）
定制化服务：可根据客户需求定制尾纤长度、接口类型等参数
Optical Performance/光学性能 | Specification | ||
Operation Wavelength/工作波长 | nm | 380-780nm | |
Insertion Loss /插入损耗 | Typ | dB | 1.50 |
Return Loss/回波损耗 | min | dB | 35 |
Cross-talk/串扰 | min | dB | 35 |
Switch Mode/控制方式 | RS232+TTL | ||
Power supply/驱动电压 | V | 5 | |
Fiber Type/光纤类型 | 200/220 | ||
Dimensions/尺寸 | mm | 200*40*32 | |
Operating Temperature/工作温度 | oC | -20~70 | |
Temperature Cycling (Temperature Range / Cycles)/温度循环 | C / Hr | -40℃ to +85℃/48Hr | |
Data Document Preparation/数据文档制备 | Specification | ||
Individual Test Data Sheet Format/单独测试数据单格式 | Hardcopy | 中性 | |
Electronic Media Test Data File Format/电子媒介测试文件格式 | MS-Word | 中性 | |
RoHS Required/是否需要过RoHS | Yes/No | No | |
Pigtail Type/尾纤类型 | 2 | ||
Pigtail Length/尾纤长度 | 1 | ||
Pigtail Mark Method/尾纤标识方法 | 尾纤颜色 | 黄色 号码套管 | |
Connector Type/连接头类型 | SMA905 | ||
主体结构：采用铝合金外壳，尺寸 200×40×32mm，具备良好的散热性能和抗干扰能力
光学组件：6 个 200/220μm 准直器（调试 380-780nm 波长），确保光学对准精度
控制模块：TTL+RS232 双接口电路板，支持外部系统集成控制
连接配件：12P 转 DB9 母头连接线，方便与控制设备连接
尾纤配置：2 根 1 米长 2.0mm 线径光纤，黄色号码套管标识，SMA905 标准接头
安装时避免剧烈震动，确保光学组件对准精度
工作环境应保持清洁，避免灰尘影响光学性能
严格按照 5V 驱动电压供电，避免过压损坏设备
连接控制线路时请确认接口定义，防止接反损坏电路板
