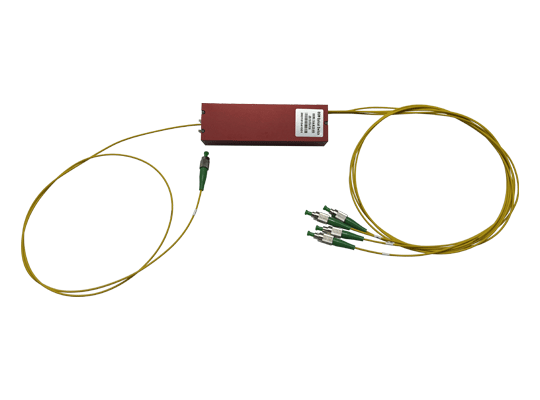

OSW-1X4-Hi 980nm机械式光开关是我们广西科毅光通信科技有限公司专为980nm波段设计的专业光路切换器件。该产品采用精密机械结构，通过移动反射镜实现1路输入到4路输出的光路切换，支持RS232串口控制，具备插入损耗低、回波损耗高、稳定性强等优异特性。

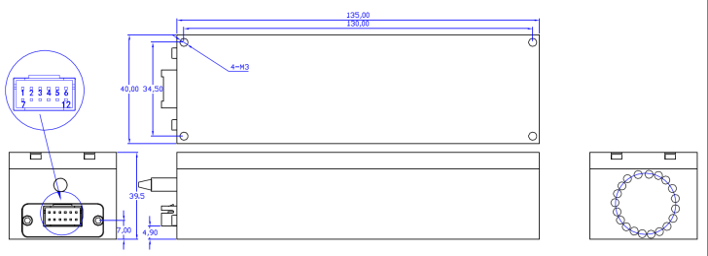

该光开关采用Hi1060单模光纤，配合FC/APC连接头，特别适用于掺铒光纤放大器(EDFA)泵浦激光源的切换、光器件测试、光纤传感多点监测以及光网络保护系统等应用场景。产品外壳尺寸为135×40×39.5mm，紧凑设计便于集成到各类设备中。
高精度光学性能：采用Hi1060高品质光纤和专业准直器，插入损耗低，偏振相关损耗小，确保光信号传输质量
双控制接口设计：同时支持TTL和RS232控制接口，满足不同系统控制需求，提高系统兼容性
工业级可靠性：宽温度工作范围，抗电磁干扰设计，适应各种恶劣工作环境
紧凑结构设计：135×40×39.5mm小巧尺寸，便于系统集成和空间布局
长寿命设计：20个高精度马达驱动，机械寿命超过1000万次，降低维护成本
灵活定制选项：支持线缆长度、连接头类型等参数定制，满足个性化需求
完善的保护措施：0.9mm阻燃套管保护，提高使用安全性和耐久性
严格质量控制：每台产品经过100%测试，确保性能稳定可靠
l 光网络保护倒换：主备路由自动切换，保障通信可靠性
l OADM(光分插复用器)：实现波长的上下路功能
l 光交叉连接(OXC)：构建灵活的光网络架构
l 光器件测试：自动切换待测器件，提高测试效率
l 光纤测试系统：多路光纤循环检测，适用于OTDR等设备
l 网络性能监测：实时监控光网络各节点状态
l 分布式传感网络：构建大规模光纤传感网络
l 安全监控：光纤周界安防、管道监测等应用
l 实验室仪器：科研实验中的光路自动切换
l 激光设备：多路激光输出切换控制
l 工业自动化：光学检测设备的系统集成
l 接口类型：DB9母头（12pin转DB9）
l 波特率：9600bps（默认，可配置）
l 数据格式：8N1（8位数据位，无校验，1位停止位）
l 控制命令：ASCII指令集，支持通道选择、状态查询等功能
l 电平标准：TTL/CMOS兼容
l 控制位宽：根据开关规格确定
l 响应时间：≤15ms
Optical Performance/光学性能 | Specification | ||
Operation Wavelength/工作波长 | nm | 980.00 | |
Insertion Loss/插入损耗 | Typ | dB | 0.80 |
Return Loss/回波损耗 | min | dB | 50 |
Cross-talk/串扰 | min | dB | 70 |
Switch Mode/控制方式 | RS232 | ||
Power supply/驱动电压 | V | 5 | |
Fiber Type/光纤类型 | Hi1060 | ||
Dimensions/尺寸 | mm | 135*40*39.5 | |
Operating Temperature/工作温度 | oC | -20~70 | |
Temperature Cycling(Temperature Range/Cycles)/温度循环 | C / Hr | -40℃ to +85℃/48Hr | |
Data Document Preparation/数据文档制备 | Specification | ||
Individual Test Data Sheet Format/单独测试数据单格式 | Hardcopy | 中性 | |
Electronic Media Test Data File Format/电子媒介测试文件格式 | MS-Word | 中性 | |
RoHS Required/是否需要过RoHS | Yes/No | No | |
Pigtail Type/尾纤类型 | 0.9毫米松套管 | ||
Pigtail Length/尾纤长度 | 1 | ||
Pigtail Mark Method/尾纤标识方法 | 尾纤颜色 | 黄色 号码套管 | |
Connector Type/连接头类型 | FC/APC | ||
订货代码 | 说明 |
OSW-1X4-Hi-980-FC/APC | 1×4光开关，980nm，Hi1060光纤，FC/APC连接器 |
OSW-1X4-Hi-850-FC/PC | 1×4光开关，850nm，Hi1060光纤，FC/PC连接器 |
OSW-1X4-Hi-1310-FC/APC | 1×4光开关，1310nm，G.652光纤，FC/APC连接器 |
OSW-1X4-Hi-1550-FC/APC | 1×4光开关，1550nm，G.652光纤，FC/APC连接器 |
注：可根据客户需求定制不同波长、连接器类型、尾纤长度等规格。
组件名称 | 数量 | 规格参数 | 功能作用 |
高精度马达 | 20个 | 微型步进马达 | 驱动光路切换机构，实现精准定位 |
专业准直器 | 5个 | Hi1060 1.4 980nm | 实现光信号的高效准直和耦合 |
控制电路板 | 1块 | TTL+RS232双接口 | 接收和处理控制信号，驱动马达工作 |
光纤连接头 | 5个 | FC/APC | 实现与外部设备的可靠光学连接 |
控制线缆 | 1根 | 12p转DB9母头 | 传输控制信号，连接控制设备 |
光纤套管 | 5套 | 0.9mm白色阻燃套管 | 保护光纤，提高机械强度和耐久性 |
广西科毅光通信科技有限公司为所有产品提供1年质量保修期，保修期内非人为损坏免费维修或更换。
我们提供完善的技术支持和售后服务，包括：
①产品选型咨询
②安装调试指导
③故障诊断与维修
④产品定制开发
⑤OEM/ODM合作
