产品概述

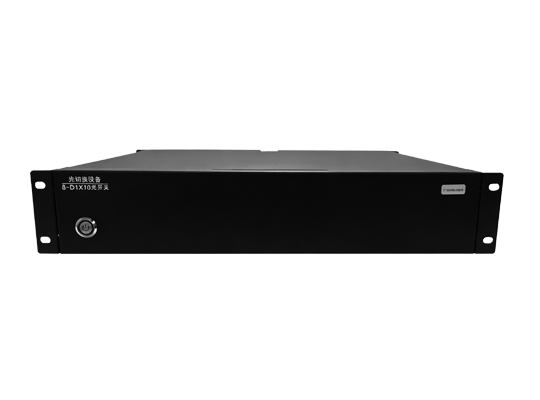

MEMS 双 1X10 机架式光开关，是一款基于高性能 MEMS 微机电系统技术开发的核心光器件，专为 850nm 波长波段的光纤通信、数据中心光互联、激光雷达、光纤传感等场景设计，实现了光路的快速、稳定、低损耗切换，是现代光传输系统中不可或缺的核心器件。

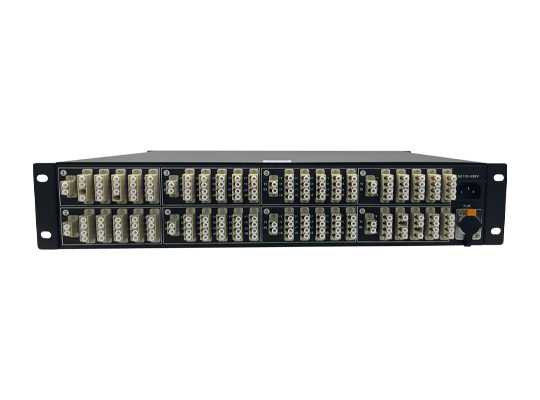

本产品采用 OM3 标准 50/125μm 光纤，搭配 LC/PC 标准光纤连接器，内置双 1X10 光路切换结构，可实现单台设备多路光路的同步或独立切换控制；设备采用 2U 标准机架式设计，深度 350mm，适配标准 19 英寸机柜安装，支持单电源 220V 供电，同时提供 RS232 串口 + RJ45 网口双控制模式，可灵活适配不同的现场控制需求，具备高稳定性、低插入损耗、高重复精度、宽温工作等核心优势，可全面满足工业级、通信级场景的长期稳定运行需求。
核心优势
1.低插损高一致性，保障光传输质量
本产品采用高精度 MEMS 微镜芯片与精密光学耦合设计，实现了典型值＜1.0dB 的超低插入损耗，同时偏振相关损耗≤0.05dB，波长与温度相关损耗均≤0.2dB，全温区、全波段范围内光路损耗波动极小，多通道之间损耗一致性高，可最大程度降低光信号在切换过程中的功率损失，保障长距离、高速率光传输的稳定性与可靠性。
2.高稳定性宽温工作，适配复杂工业场景
产品经过严格的环境压力测试，可在 - 20℃~+70℃的宽温环境下长期稳定工作，储存温度可覆盖 - 40℃~+85℃，同时通过了 48 小时高温烘烤与 48 小时高低温循环测试，具备极强的环境适应性；设备采用工业级元器件与稳定的光学封装工艺，可有效抵御震动、冲击、温湿度变化等外界干扰，适配工业现场、户外基站、数据中心机房等多种复杂应用场景的长期运行需求。
3.快速切换响应，满足实时光路调度需求
本产品光路切换时间≤12ms，可实现毫秒级的光路快速切换，同时切换重复性≤0.01dB，多次切换后光路损耗无明显漂移，具备极高的切换精度与稳定性；可全面满足光纤通信系统中的光路保护、数据中心的光链路动态调度、激光雷达的光束快速扫描、光纤传感系统的光路切换等实时性要求高的应用场景。
4.双控制模式灵活适配，部署操作便捷
设备同时支持 RS232 串口与 RJ45 网口双控制模式，可灵活适配不同的现场控制需求，既可以通过串口实现本地直连控制，也可以通过网口实现远程网络控制，适配工业自动化系统、机房集中管理系统等多种控制架构；设备采用标准的 AT 控制指令集，操作简单便捷，可快速对接用户的现有控制系统，无需复杂的二次开发。
5.标准机架式设计，适配规模化机柜部署

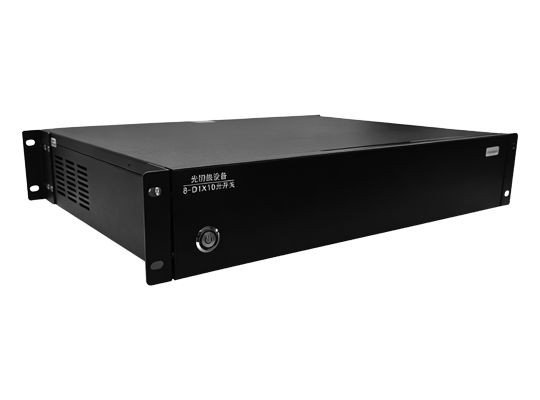

产品采用 2U 标准机架式结构，宽度适配 19 英寸标准机柜，深度仅 350mm，可灵活安装在数据中心、通信机房的标准机柜中，无需额外的安装空间；设备采用模块化设计，内部光路结构与电气控制模块分离，具备良好的可维护性，同时支持多台设备级联部署，可实现大规模光路矩阵的集中管理，适配数据中心、核心通信节点的规模化光网络部署需求。
典型应用场景
光纤通信系统：
用于核心光传输网络的光路保护、光路切换、信号路由调度，提升通信系统的冗余性与可靠性；
数据中心光互联：
用于数据中心内服务器与交换机之间的光链路动态调度、光层交叉连接，提升数据中心光网络的灵活性与资源利用率；
激光雷达系统：
用于激光雷达的光束快速扫描、光路切换，实现高精度的空间测距与三维成像，适配自动驾驶、测绘、安防等领域的激光雷达应用；
光纤传感系统：用于分布式光纤传感、光纤光栅传感系统的光路切换与信号采集，实现长距离、大范围的物理量监测，适配石油化工、电力、安防等行业的传感应用；
光测试测量设备：
用于光功率计、光频谱分析仪、光时域反射仪等测试设备的光路切换与校准，提升测试设备的测量精度与自动化程度；
航空航天与国防应用：
用于航空航天飞行器的光通信系统、激光制导系统的光路控制，具备高可靠性、宽温工作的核心优势。
参数规格
光学性能 | 单位 | 参数 | |
Operation Wavelength/工作波长 | nm | 850.00 | |
Insertion Loss /插入损耗 | Typ | dB | <1.0 |
Polarization Dependent Loss/偏振相关损耗 | max | dB | 0.05 |
Wavelength Dependent Loss/波长相关损耗 | max | dB | 0.20 |
Temperature Dependent Loss/温度相关损耗 | max | dB | 0.20 |
Repeatability/重复性 | max | dB | 0.01 |
Return Loss/回波损耗 | min | dB | 55 |
Cross-talk/串扰 | min | dB | 60 |
Lifetime/使用寿命 | 10 9 | ||
Switching time/开关时间 | ms | 12 | |
Transmission power/传输光功率 | max | mw | 500 |
Switch Mode/控制方式 | RS232 RJ45 | ||
Power supply/驱动电压 | V | 单电源220V | |
Fiber Type/光纤类型 | 50/125 | ||
Dimensions/尺寸 | mm | 480×44×200mm | |
Operating Temperature/工作温度 | ℃ | -20~70 | |
Storage Temperature/储存温度 | ℃ | -40~85 | |
Baking (Temperature/Duration)/烘烤（温度/持续时间） | C/Hr | +85℃/48Hr | |
Temperature Cycling (Temperature Range/Cycles)/温度循环 | C/Hr | -40℃ to +85℃/48Hr | |
Pigtail Type/尾纤类型 | φ0.9mm松套管 | ||
Pigtail Length/尾纤长度 | 0.5米 | ||
Connector Type/连接头类型 | LC/PC | ||

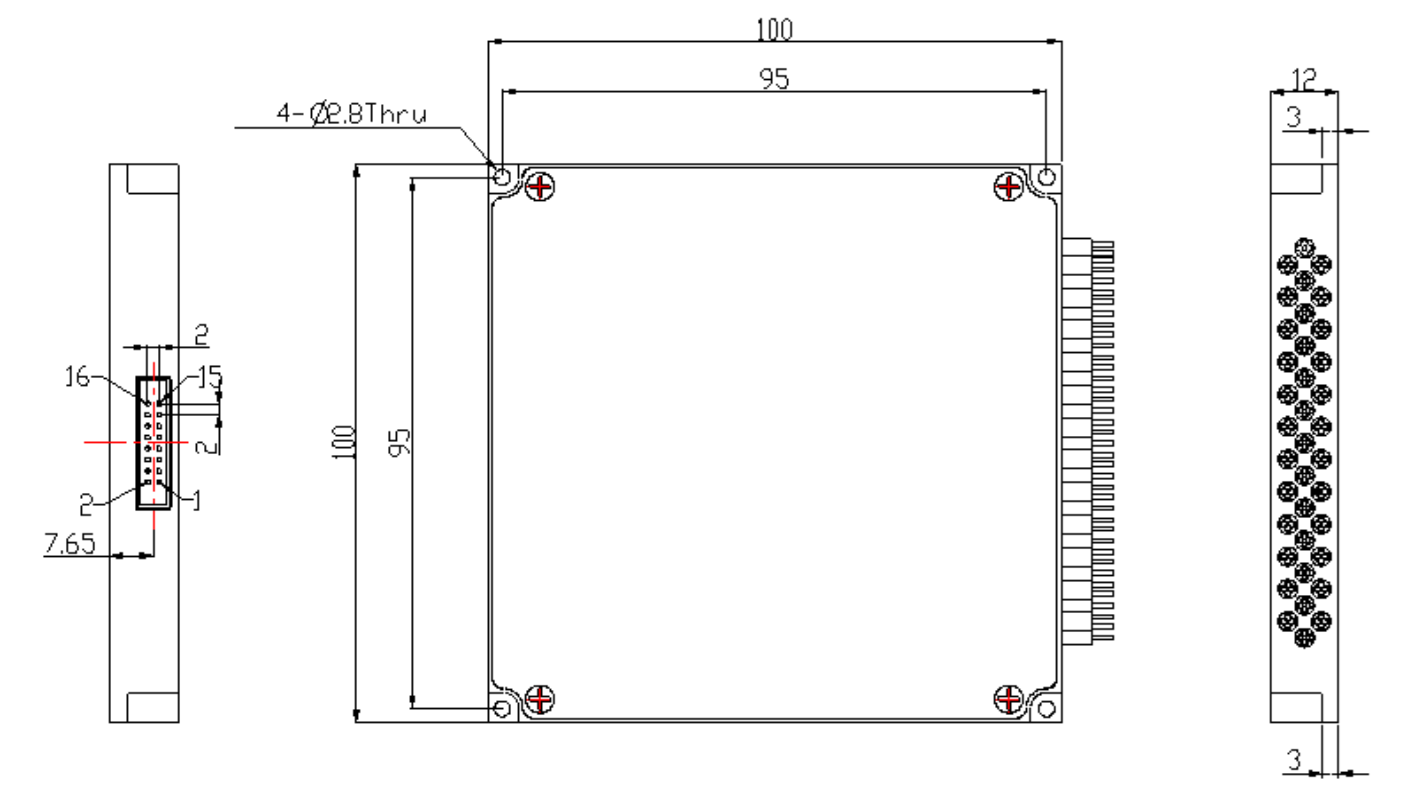

产品尺寸
