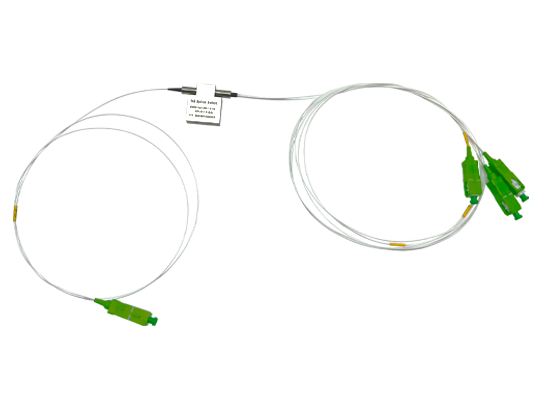

OSW-1X3T光开关
产品概述
1×3T光开关，是一款面向光通信、光纤传感、光电检测行业的高性能光信号切换无源器件。产品采用单模光纤制式，兼容 1310nm、1550nm 两大通信常用波长，5V 非锁定驱动结构，出厂标配 0.9mm 松套管、1 米成品尾纤、SC/APC 接头，产品光学指标优异，经过完整环境可靠性筛选测试，满足 RoHS 环保要求,可实现多路光路快速切换。
核心优势
低损耗光学设计，信号损耗可控
产品整机带接头插入损耗低于 0.8dB，PDL、WDL、TDL 损耗参数严格管控，最大限度降低光路切换带来的光功率衰减，适配远距离光纤传输与高精度传感场景。
严苛环境筛选，工况适应性强
出厂全部经过高温烘烤、高低温循环老化，-40℃\+85℃仓储、-20℃\70℃全天候工作，工业环境、户外设备均可长期稳定使用。
毫秒级切换，重复稳定性高
开关动作时间＜8ms，切换重复性仅 0.02dB，千万次机械使用寿命，频繁通断工况下参数无明显漂移。
全标准化配件，即装即用
SC/APC 接头、0.9 松套 1 米尾纤、5V 非锁定驱动为行业通用配置，不用二次改线、改接头，直接对接现有光路设备。
典型应用场景
通信行业：5G 前传、数据中心光路切换、主干光纤线路自动保护；
光纤传感：桥梁隧道监测、油气管道、电力测温分布式传感多路选通；
检测仪器：OTDR、光功率测试仪、光谱仪内置光路切换模块；
激光领域：工业激光雷达、科研光学平台光路控制；
军工及科研：实验室光学试验、机载车载光电系统。
参数规格
Optical Performance/光学性能 | Specification | ||
Operation Wavelength/工作波长 | nm | 1310 1550 | |
Insertion Loss /插入损耗 | Typ | dB | 含头小于0.8 |
Polarization Dependent Loss/偏振相关损耗 | max | dB | 0.10 |
Wavelength Dependent Loss/波长相关损耗 | max | dB | 0.25 |
Temperature Dependent Loss/温度相关损耗 | max | dB | 0.25 |
Repeatability/重复性 | max | dB | 0.02 |
Return Loss/回波损耗 | min | dB | 50 |
Cross-talk/串扰 | min | dB | 50 |
Lifetime/使用寿命 | 10 7 | ||
Switching time/开关时间 | ms | <8 | |
Transmission power/传输光功率 | max | mw | 500 |
Switch Mode/控制方式 | 非锁定 | ||
Power supply/驱动电压 | V | 5 | |
Fiber Type/光纤类型 | 9/125 | ||
Dimensions/尺寸 | mm | 23X27X8.2 | |
Operating Temperature/工作温度 | ℃ | -20~70 | |
Storage Temperature/储存温度 | ℃ | -40~85 | |
Baking (Temperature / Duration)/烘烤（温度/持续时间） | C / Hr | +85℃/48Hr | |
Temperature Cycling (Temperature Range / Cycles)/温度循环 | C / Hr | -40℃ to +85℃/48Hr | |
RoHS Required/是否需要过RoHS | Yes/No | Yes | |
Pigtail Type/尾纤类型 | 0.9mm loose tube | ||
Pigtail Length/尾纤长度 | 1 | ||
Connector Type/连接头类型 | SC/APC | ||

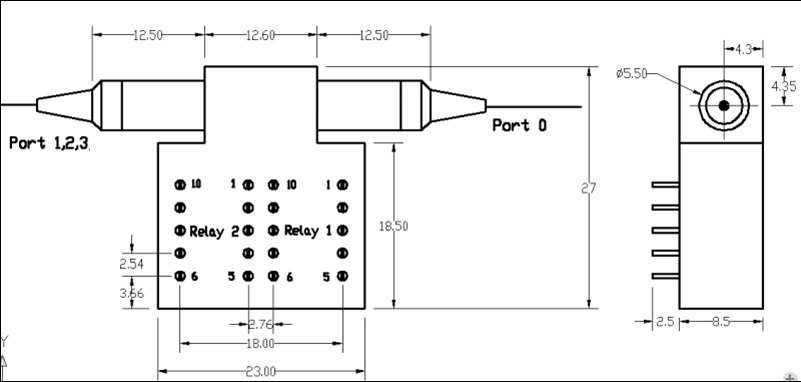

产品尺寸
