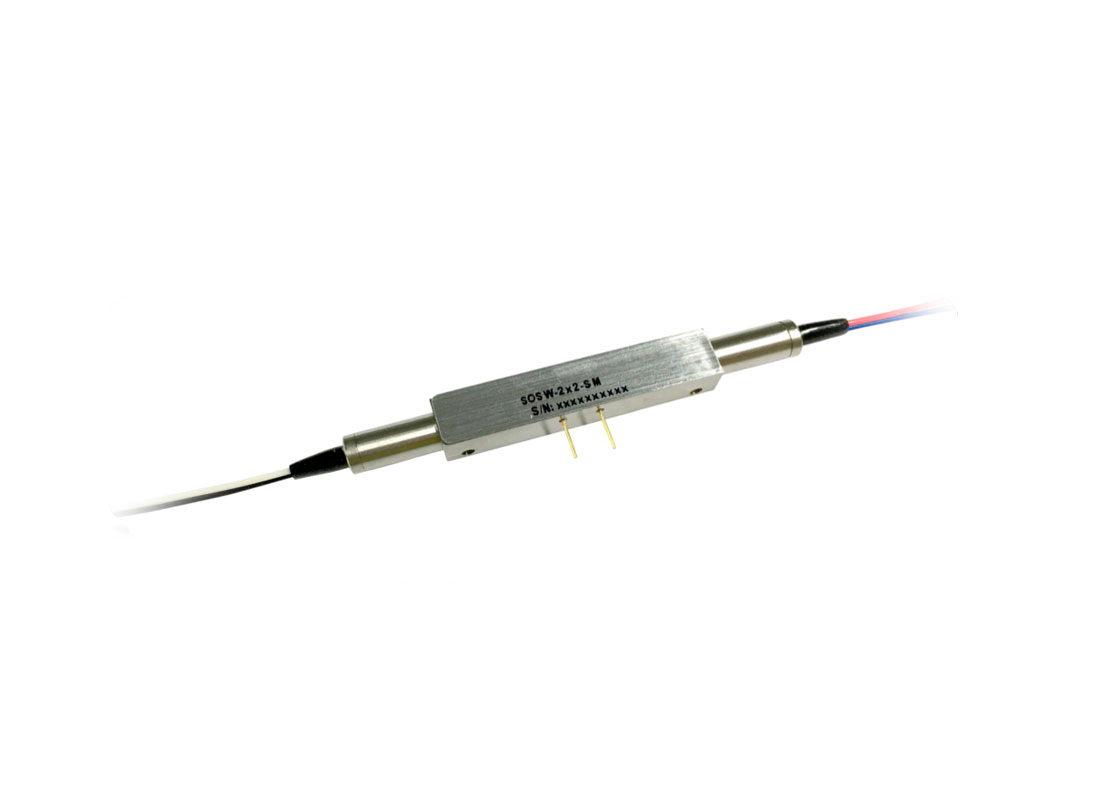

1×2纳秒光开关通过电气控制信号激活，以非机械方式配置到光路中来连接或阻断光信号。该产品广泛应用于航空航天和军事装备中。
◇特点
•固态结构
•高速
•超高可靠性
•低插入损耗
•紧凑型设计
◇应用
•光信号的连接或阻断
•可配置操作
•仪器仪表 专业光纤组件供应商

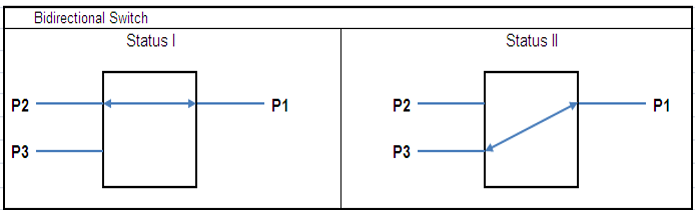

◇功能图
◇光学规格
项目 | 单位 | 参数 |
波长 | nm | 1525 ~ 1565 |
插入损耗 | dB | 0.60(典型值); 1.20(最大值) |
偏振相关损耗 | dB | 0.10(典型值), 0.20(最大值) |
回波损耗 | dB | ≥ 50 |
串扰 | dB | ≥ 20 |
重复性 | dB | +/- 0.01 |
使用寿命 | 次 | > 1012 |
切换速度 | ns | < 300 |
切换类型 | n/a | 非锁定 |
驱动电压 | V | 300-400 |
驱动电流 | mA | <0.5 |
工作温度 | °C | -5 ~ 70 |
存储温度 | °C | -40 ~ 85 |
最大光功率 | mW | 300 |
尺寸 | mm | (L)37×(W)8.5×(H)9.7 ±0.2 |
光纤类型 | NA | SMF-28 |
* *. 所有规格均基于无连接器设备，并在工作温度范围、波长范围及所有偏振态下得到保证。
**. 规格如有变更，恕不另行通知。

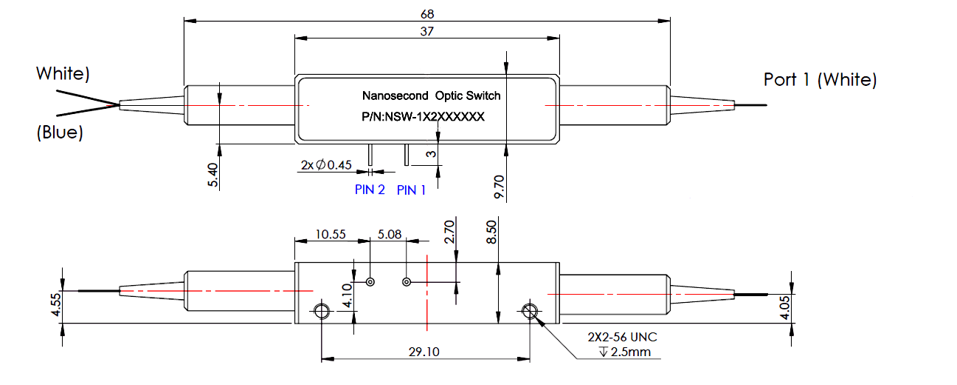

◇机械尺寸（毫米）
◇电气驱动信息
类型 | 状态 | 光路 | 电驱动 | |
Pin 1 | Pin 2 | |||
N1x2 | I | P1—P2 | -- | -- |
II | P1—P3 | V+ | GND | |

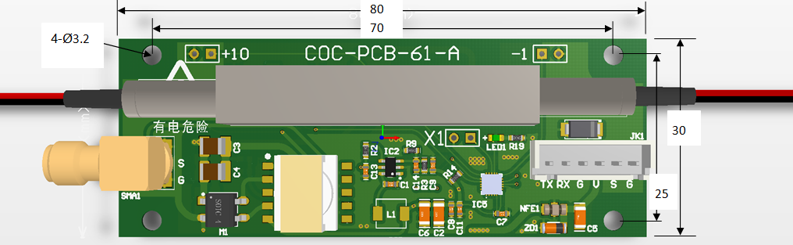

◇机械尺寸（搭载300千赫驱动器的安装尺寸，毫米）
光路 | TL 电平 | 电源 |
Port1----Port2 | L:0V | 5V/2A |
Port1----Port3 | H:>3.3V |
◇订购信息：NSW-N1*2ABCDEF
A | B | C | D | E | F | G |
类型 | 模式 | 波长 | 光纤直径 | 光纤长度 | 连接器 | 驱动板 |
B：双向 | SM:SMF28 | 13: 1310nm 15: 1550nm | 25:250um 90:900um | 05:0.5m 10:1.0m 15:1.5m | OO:无 FP: FC/PC FA: FC/APC SP: SC/PC SA: SC/APC LP: LC/PC LA: LC/APC | D01:100KHz D03:300KHz |
