在光通信技术快速发展的当下，偏振相关损耗（PDL）作为评估光器件性能的关键指标，其测量精度直接影响光通信系统的稳定性与可靠性。尤其对于光开关、耦合器等核心器件，精确的 PDL 测量是保障设备质量的重要环节。本文将深入解析影响 PDL 测量的关键因素，系统阐述误差来源及优化方案，为光通信领域的测试工作提供专业指导。

一、PDL 的基本定义与测量原理

偏振相关损耗（PDL）是描述光器件在不同偏振态下传输损耗差异的重要参数，其定义为当被测器件（DUT）输入光的偏振态在所有可能的偏振态间扫描时，通过 DUT 的最大输出功率与最小输出功率之比的分贝数，计算公式如下：

其中，P_max和P_min分别为最大和最小输出功率。如图 1 所示，当输入偏振态遍历所有可能状态时，输出功率会呈现周期性变化，通过捕捉功率极值即可计算 PDL 值。这一参数对于光开关、熔融拉锥耦合器等器件的性能评估具有决定性意义，直接关系到光信号传输的稳定性。

二、PDL 测量中的主要误差来源分析

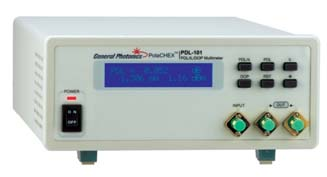

PDL 测量系统对环境扰动和设备参数变化极为敏感，即使采用高精度测量仪器如 General Photonics 公司的 PDL-101 测试仪，若忽略误差控制，仍可能导致测量结果出现较大偏差。以下从四个维度剖析主要误差来源：

（一）光源波动引起的测量误差

公式（1）清晰表明，PDL 测量结果直接依赖于输出功率极值的准确性。若光源功率随时间波动，会直接导致P_max和P_min测量值失真。实验数据显示，当光源短期稳定性低于 0.02dB 时，PDL 测量误差可超过 5%。

除光源本身稳定性外，系统反射是另一重要干扰因素。测量链路中连接器、器件端面的反射光会反馈至激光器，引发输出功率波动。即使光源配备内置隔离器，仍可能存在 - 40dB 以下的残余反射，足以干扰精密测量。

（二）二次反射导致的干涉误差

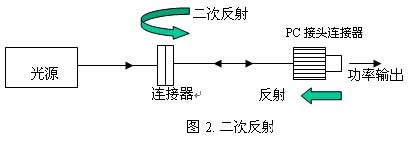

光信号在测量系统中传播时，会发生多次反射现象。第一次反射光经另一器件再次反射后，会与主光束形成干涉，导致输出功率波动。其数学模型如下：

其中，干涉项会随相位差\phi变化而波动。实际测试中，当使用 PC 接头（反射率 4%）与普通连接器（反射率 0.01%）组合时，功率波动可达 0.017dB，这对低 PDL 器件（如 0.1dB 级耦合器）的测量精度构成严重威胁。

（三）接头与光纤引入的固有误差

测量链路中的光纤和连接器本身存在一定 PDL 值，成为测量误差的潜在来源。根据实验数据，1m 单模光纤的 PDL 典型值小于 0.02dB，而 10km 单模光纤则可达 0.05dB。连接器的 PDL 特性差异更为显著：APC 接头的 PDL 值为 0.005-0.02dB，而未正确配对的 APC 接头 PDL 可升至 0.06dB 以上。

光纤的机械扰动会加剧误差。当光纤弯曲曲率半径小于 30mm 时，PDL 值可增加 0.03-0.05dB；过度挤压的连接器跳线 PDL 甚至可达 0.1dB，远超仪器本身的测量误差。

（四）PDL 矢量叠加效应

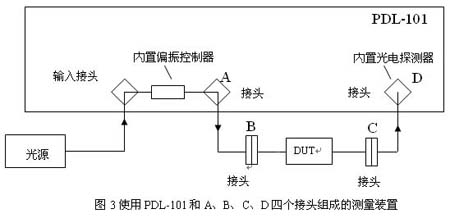

PDL 具有矢量特性，测量系统中各器件的 PDL 矢量会发生叠加。总 PDL 值随矢量方向变化而波动，最大波动量为：

当待测器件 PDL 与连接器件 PDL 相当（如 0.1dB 级）时，相对误差可超过 50%。这解释了为何高精度测量中，连接器件的残余 PDL 往往成为精度瓶颈。

三、PDL 测量误差的系统优化方案

针对上述误差来源，结合光通信测试实践，可采用以下优化措施提升 PDL 测量精度：

（一）光源稳定性强化方案

1.      选用短期功率稳定度优于 0.01dB 的高精度光源，确保在整个测量周期内功率波动最小化。

2.      在光源输出端串联高隔离度（≥60dB）光隔离器，有效阻断反射光对激光器的干扰。推荐使用无尾纤设计的隔离器，减少额外反射点。

3.      光源与测量仪器间的连接全部采用 APC 接头，其回波损耗可达 60dB 以上，远优于 PC 接头的 40dB，大幅降低反射干扰。

（二）二次反射抑制技术

1.      构建低反射测量链路：关键节点全部采用 APC 接头，使反射率降至 0.001% 以下，将二次反射引起的 PDL 波动控制在 0.0017dB 以内。

2.      采用短相干长度光源（相干长度＜10μm），利用光的非相干特性消除干涉效应，从根本上解决二次反射问题。

3.      在高反射风险区域（如 DUT 输入端）涂抹折射率匹配膏，进一步降低反射系数。

（三）链路器件选型标准

1.      光纤跳线选择：优先采用 PDL＜0.01dB 的高精度跳线，避免过度弯曲和挤压，确保光纤曲率半径≥50mm。

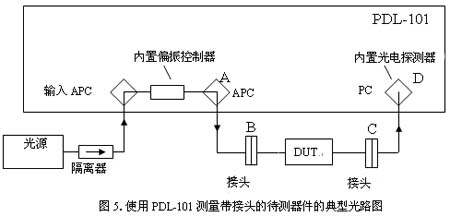

2.      连接器配置原则：输入端使用 APC 接头抑制反射，输出端采用低 PDL 的 PC 接头（0.005-0.02dB）连接探测器，形成最优配置。

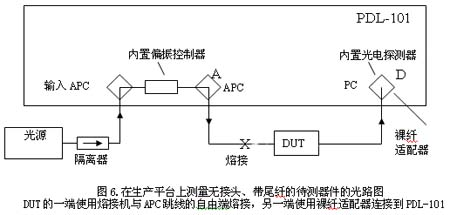

3.      特殊器件处理：对无连接器的尾纤器件采用熔接方式连接，减少接头数量，熔接损耗控制在 0.02dB 以下。

（四）矢量叠加误差控制

1.      当测量低 PDL 器件（＜0.1dB）时，确保连接器件总 PDL 不超过待测器件 PDL 的 1/5，将矢量叠加误差控制在 20% 以内。

2.      固定测量链路布局，避免测试过程中光纤扰动导致 PDL 矢量方向变化，可采用光纤固定架稳定光路。

3.      定期校准连接器件的 PDL 值，建立器件 PDL 档案，实现测量误差的可追溯性。

四、高精度 PDL 测量系统搭建实例

以光开关 PDL 测量为例，推荐采用以下测试配置：

1.      光源：波长稳定度 ±0.01nm，功率稳定度 0.005dB/h，相干长度 5μm

2.      隔离器：隔离度≥60dB，PDL＜0.01dB

3.      连接器：输入端 APC 接头（回波损耗 60dB），输出端 PC 接头（PDL 0.01dB）

4.      跳线：1m 单模光纤跳线（PDL＜0.01dB）

5.      辅助设备：光纤固定架、折射率匹配膏、熔接机

该配置可实现 0.005dB 级的 PDL 测量精度，完全满足光开关、耦合器等精密器件的测试需求。

五、测量操作规范与注意事项

1.      环境控制：保持测试环境稳定，温度波动＜±1℃，避免强光直射和机械振动。

2.      预处理流程：测量前预热光源 30 分钟，确保功率输出稳定；清洁所有连接器端面，去除灰尘和油污。

1.      操作要点：连接器件时避免过度旋紧，采用扭矩扳手控制力度（APC 接头推荐扭矩 0.5N・m）；测试过程中禁止触碰光纤链路。

2.      数据处理：每样品测量 3 次取平均值，剔除异常值（偏差＞0.005dB），确保数据可靠性。

六、光通信器件 PDL 特性参考

不同光通信器件的 PDL 典型值范围如下：

七、总结

PDL 测量精度的提升是一项系统工程，需要从光源特性、链路设计、器件选型到操作规范进行全面优化。在光通信技术向高速率、高密度发展的背景下，0.01dB 级的 PDL 测量精度已成为行业基本要求。

选择合适的光开关是一项需要综合考量技术、性能、成本和供应商实力的工作。希望本指南能为您提供清晰的思路。我们建议您在明确自身需求后，详细对比关键参数，并优先选择像科毅光通信这样技术扎实、质量可靠、服务专业的合作伙伴。

广西科毅光通信科技有限公司作为专业的光通信器件供应商，始终将精密测量技术作为产品质量控制的核心环节。我们不仅提供高品质的光开关、耦合器等器件，还可根据客户需求提供定制化 PDL 测试解决方案，助力光通信行业的高质量发展。如需了解更多 PDL 测量技术细节或相关产品信息，欢迎访问官网www.coreray.cn获取专业支持。
