在5G通信、云计算、大数据中心等新一代信息技术的推动下，光通信网络正朝着高速率、大容量、高可靠的方向跨越式发展。作为光通信系统中实现光路切换与逻辑操作的核心器件，光开关的性能直接影响着整个光传输链路的稳定性、传输效率与运维成本。机械式光开关凭借其低插损、高隔离度、成本可控等优势，成为光纤传输系统、光纤测试设备、局域网（LAN）、多光源转换及光纤传感监测等场景的主流选择。

广西科毅光通信科技有限公司（官网：www.coreray.cn）深耕光通信器件领域多年，依托自主研发的专利技术，成功推出一款调试简单、封装固定性高、高低温适应性强的机械式光开关及接口组件。该产品针对传统光开关的技术痛点实现全面突破，为光通信行业提供了更具性价比的光路解决方案。

一、光开关基础知识：分类、应用与行业需求

1.光开关的核心定义与分类

光开关是一种具备一个或多个可选传输端口的光学器件，核心作用是对光传输线路或集成光路中的光信号进行物理切换或逻辑操作，是光通信系统中实现光路灵活调度、故障冗余保护、设备测试校准的关键器件。

根据工作原理，光开关主要分为机械式光开关和电子式光开关两大类：

1.      电子式光开关（如MEMS光开关、液晶光开关）依赖电光效应、磁光效应等实现光路切换，响应速度快，但存在插损较大、成本偏高、隔离度不足等问题；

2.      机械式光开关通过机械结构驱动光学元件（如反射镜、棱镜）改变光路方向，具有插损小（通常＜0.5dB）、隔离度高（＞60dB）、成本可控、兼容性强等优势，广泛应用于中低速光通信系统、光纤测试设备及工业级传感场景。

2.光开关的核心应用场景

随着光通信技术的普及，光开关的应用场景已渗透到多个领域：

3.      光纤传输系统：用于多重监视器、LAN网络、多光源与探测器切换、以太网保护转换；

4.      光纤测试系统：适配光纤、光器件及光网络的性能测试，实现多通道自动切换；

5.      光纤传感系统：支持多点监测场景的光路切换，适用于工业环境监测、安防监控等；

6.      数据中心：满足服务器集群与光模块之间的光路灵活调度，提升数据传输可靠性；

7.      5G基站：适配基站与核心网之间的光路冗余保护，保障信号传输稳定性。

3.行业对光开关的核心需求

当前光通信行业对机械式光开关的需求主要集中在以下方面：

8.      调试效率：简化生产调试流程，降低人工成本；

9.      环境适应性：在-40℃~85℃的高低温环境下保持性能稳定；

10.    可靠性：重复切换精度高，无故障工作时间长；

11.    封装工艺：结构紧凑，抗振动、抗冲击能力强；

12.    成本控制：在保证性能的前提下优化生产工艺，降低终端采购成本。

二、传统机械式光开关的技术痛点

传统2×2机械式光开关是光通信领域应用最广泛的型号，其核心结构为两组双光纤准直器配合可移动反射镜，实现光路的双向切换。然而，这类产品在实际应用中存在诸多技术瓶颈：

1.调试难度大，生产效率低

传统2×2光开关需将两组调试好的双光纤准直器对调使用，入射光经第一组尾纤与透镜后，需通过第二组尾纤与透镜反射输出，反向光路同理。调试过程中需同时监控“双反射”与“双投射”四大参数，操作人员需兼顾两组尾纤、透镜与反射镜的配合精度，导致调试周期长、容错率低，严重影响生产效率。

2.重复性差，稳定性不足

传统光开关的反射镜为可移动部件，通常粘接于继电器上，通过机械运动实现光路切换。但机械运动难以保证反射镜每次切换后精准回位，导致产品重复性偏差较大，多次切换后插损、隔离度等关键指标易出现波动，影响光通信链路的稳定性。

3.高低温环境下性能衰减严重

由于反射镜为可移动部件，且传统封装材料的温度膨胀系数差异较大，在高低温环境下，反射镜的位置易发生偏移，导致插入损耗等关键指标超出标准要求。例如，在工业户外场景中，温度变化可能导致光开关插损增加0.3dB以上，直接影响通信质量，降低产品合格率。

4.封装结构松散，抗干扰能力弱

传统光开关的部件固定方式较为简单，尾纤、透镜与反射镜的相对位置缺乏有效约束，在振动、冲击等恶劣环境下，易出现部件移位，导致光路中断或性能恶化，难以满足工业级应用的可靠性要求。

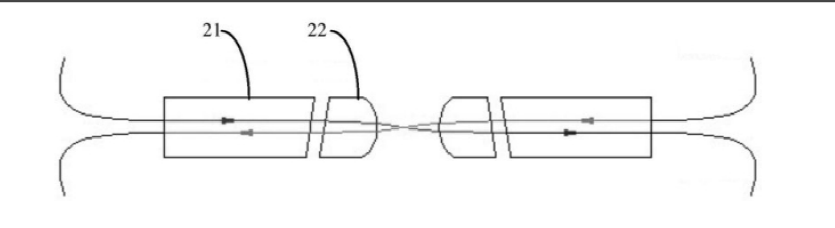

传统2×2 光开关光路无反射镜状态示意图Input1→Output1Input2→Output2

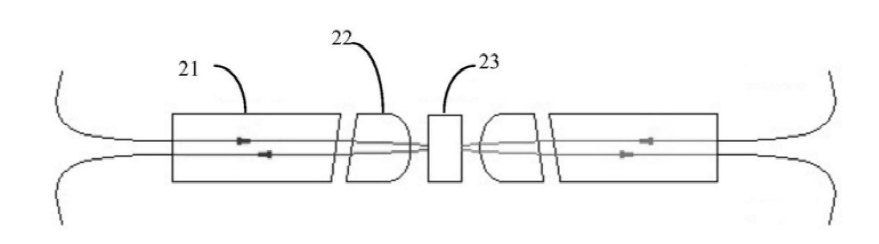

传统2×2光开关光路有反射镜状态示意图

三、科毅光通信机械式光开关的创新设计与技术突破

针对传统光开关的技术痛点，广西科毅光通信基于专利技术，研发了新型机械式光开关及接口组件。该产品通过结构优化、材质升级与工艺创新，实现了调试简化、稳定性提升、环境适应性增强三大核心突破，以下从结构设计、核心部件、技术参数三方面详细解析。

1.机械式光开关接口组件：模块化设计，简化调试流程

机械式光开关接口组件是光开关的核心功能单元，负责实现光信号的准直、传输与反射。科毅光通信的接口组件采用模块化设计，核心结构包括尾纤、透镜、反射镜、第一固定部、第二固定部及固定槽，各部件协同工作，确保光路精准稳定。

（1）核心结构与连接关系

13.    第一固定部：采用玻璃管材质，中空孔直径与尾纤外径精准匹配（均为1.8mm），用于固定尾纤，确保尾纤位置稳定；

14.    第二固定部：同样采用玻璃管，外径与第一固定部一致（2.8mm），中空孔直径与透镜外径匹配（1.0mm），用于固定透镜；

15.    固定槽：选用陶瓷槽材质，槽壁设有与透镜外径配合的中空孔（1.0mm），一端固定透镜，另一端固定反射镜，实现透镜与反射镜的相对定位；

16.    装配逻辑：第一固定部与第二固定部通过端面粘接固定，中空孔轴心对齐，使尾纤与透镜相对固定（间距0.23mm）；透镜一端与第二固定部端面平齐，另一端穿过陶瓷槽的中空孔；反射镜固定于陶瓷槽的相对槽壁，保持位置静止。

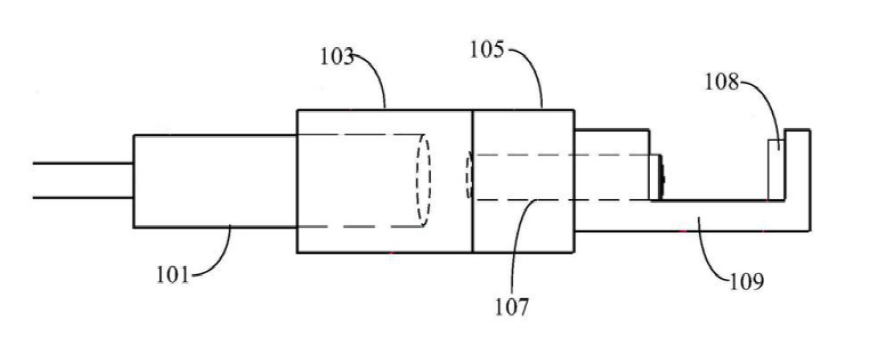

科毅光通信机械式光开关接口组件结构示意图

（2）材质选择的科学依据

17.    第一固定部与第二固定部选用玻璃管：玻璃材质具有良好的光学稳定性，热膨胀系数低，能有效减少温度变化对尾纤与透镜相对位置的影响；

18.    固定槽选用陶瓷槽：陶瓷的温度膨胀系数与玻璃接近，可避免因温度差异导致的部件变形，同时陶瓷材质硬度高、耐磨性强，提升封装结构的可靠性；

19.    反射镜采用高反射率光学玻璃：确保光信号反射效率，降低插损。

（3）关键技术参数优化

为实现光路匹配与损耗最小化，接口组件的核心参数经过反复验证优化：

（4）调试流程简化优势

传统接口组件需同时调试两组尾纤、透镜与反射镜的配合参数，而科毅光通信的设计将反射镜固定，调试时仅需关注尾纤与透镜之间的光纤损耗（IL）参数，当损耗达到最小值时，通过点胶固化第一固定部与第二固定部即可完成调试。整个过程无需监控双反射、双投射参数，调试效率提升50%以上，大幅降低生产人工成本。

2.机械式光开关整体结构：双组件+反射棱镜，实现稳定切换

科毅光通信的机械式光开关由两组上述接口组件与反射棱镜组成，核心实现2*2光路切换功能。与传统光开关的可移动反射镜不同，该产品将反射镜固定，通过反射棱镜的移动实现光路切换，从根本上解决了传统产品的重复性与温度稳定性问题。

（1）整体结构组成

20.    两组接口组件：对称布置，固定槽的槽底中部设有凹槽（长度2.7mm），用于放置反射棱镜；

21.    反射棱镜：采用平行六面体结构，厚度1.4mm、长度3.0mm、两长边垂直距离1.4mm，倾斜夹角45°，与反射镜平行放置；

22.    驱动单元：采用继电器作为外部开关，控制反射棱镜置入凹槽或脱离凹槽，实现光路切换。

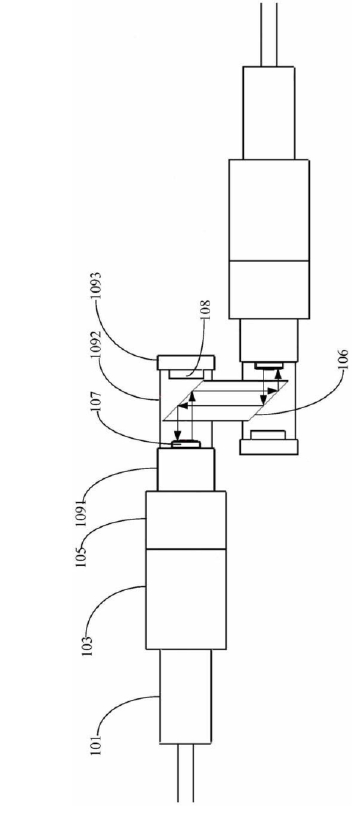

科毅光通信2×2机械式光开关反射棱镜置入凹槽光路Input1→Output2Input2→Output1

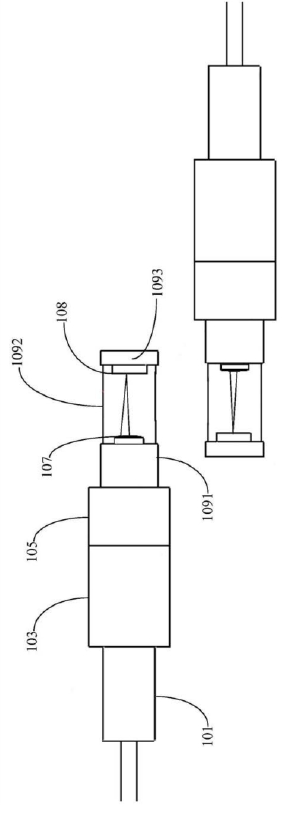

科毅光通信2×2机械式光开关反射棱镜脱离凹槽光路Input1→Output1Input2→Output2>

（2）光路切换原理

23.    反射棱镜置入凹槽：继电器得电时，反射棱镜进入两组接口组件之间的光路，光信号经反射棱镜两次90°折射，实现光路切换：Input1→Output2、Input2→Output1；

24.    反射棱镜脱离凹槽：继电器失电时，反射棱镜弹起脱离光路，光信号经固定反射镜反射，实现光路直通：Input1→Output1、Input2→Output2。

（3）核心创新点：反射棱镜的设计优势

反射棱镜作为唯一的可移动部件，其结构设计是产品稳定性的关键：

25.    平行六面体结构：确保光信号折射方向固定，即使发生轻微位移，也不会改变光的传播路径，避免参数波动；

26.    精准尺寸控制：通过严格的尺寸公差（±0.01mm），保证棱镜与接口组件的配合精度，确保切换重复性；

27.    材质选择：采用高透光率光学玻璃，表面镀膜处理，降低光信号衰减，插损控制在0.3dB以内。

3.产品核心优势：解决传统痛点，适配多元场景

（1）调试难度大幅降低

采用“固定反射镜+单组参数监控”设计，调试时仅需优化尾纤与透镜的相对位置，使光纤损耗最小化即可，无需兼顾多组参数，操作人员培训成本降低，生产效率提升显著。

（2）高低温环境性能稳定

28.    反射镜固定于陶瓷槽壁，采用端面粘接工艺，在-40℃~85℃环境下，反射镜的位置变化为线性变换，插损变化量≤0.1dB；

29.    陶瓷槽与玻璃管的温度膨胀系数接近，避免温度变化导致的部件变形与移位；

30.    反射棱镜的位移范围可控，即使在极端温度下，也不会对光路造成明显影响，产品高低温合格率提升至98%以上。

（3）重复性与可靠性显著提升

31.    反射镜为非移动部件，避免了传统产品反射镜回位不准的问题，切换重复性偏差≤0.05dB；

32.    模块化封装结构紧凑，抗振动、抗冲击能力强，符合工业级应用标准（IP65防护等级）；

33.    继电器驱动方式成熟稳定，无故障工作时间（MTBF）≥100万次。

（4）封装工艺优化，成本可控

34.    采用标准化部件与自动化装配工艺，减少人工干预，降低生产误差；

35.    玻璃管、陶瓷槽等材质成本适中，且采购渠道稳定，相比传统光开关，产品性价比提升30%以上。

四、科毅光通信机械式光开关的核心性能参数与应用案例

1.核心性能参数表

2.典型应用案例

（1）光纤测试设备

某光纤测试仪器厂商采用科毅光通信的2*2机械式光开关，用于多通道光纤损耗测试。产品调试简单，切换重复性好，使测试设备的测量精度提升至±0.02dB，测试效率提升40%，同时高低温稳定性满足户外测试需求，设备故障率降低60%。

（2）工业光纤传感系统

在某化工园区的环境监测项目中，光开关需在-30℃~60℃的户外环境下工作，传统光开关因高低温损耗波动过大无法满足要求。采用科毅光通信的产品后，插损变化量控制在0.1dB以内，确保传感数据的准确性，系统运行稳定无故障。

（3）数据中心光路调度

某大型数据中心采用该产品实现服务器集群与光模块之间的光路冗余保护，产品模块化设计便于集成，切换速度快（≤10ms），在突发故障时能快速切换光路，保障数据传输不中断，MTBF达120万次，满足数据中心7×24小时运行需求。

五、科毅光通信：专注光通信器件，赋能行业发展

广西科毅光通信科技有限公司是一家集光通信器件研发、生产、销售于一体的高新技术企业，专注于为光通信行业提供高可靠、高性价比的核心器件解决方案。公司拥有一支由资深工程师组成的研发团队，依托多项自主专利技术，在光开关、光纤准直器、光耦合器等产品领域形成核心竞争力。

1.研发与生产实力

36.    研发团队：核心成员拥有10年以上光通信器件研发经验，具备从结构设计、仿真模拟到样品测试的全流程研发能力；

37.    生产设备：配备自动化装配生产线、精密光学测试仪器（插损测试仪、高低温箱、振动测试仪），确保产品质量稳定；

38.    质量控制：建立ISO9001质量管理体系，从原材料采购、生产过程到成品检测，实行全流程质量管控，产品合格率≥99%。

2.产品与服务优势

39.    定制化服务：可根据客户需求，提供不同接口类型（SC/FC/LC）、封装尺寸、性能参数的光开关定制服务；

40.    快速交付：标准化产品库存充足，定制产品交付周期≤7个工作日；

41.    售后服务：提供1年质保期，7×24小时技术支持，及时响应客户的维修、调试需求。

在光通信行业高速发展的背景下，光开关作为核心器件，其性能与成本直接影响着光通信系统的整体竞争力。科毅光通信的机械式光开关依托专利技术，通过结构创新、材质优化与工艺升级，成功解决了传统光开关调试难、稳定性差、高低温性能衰减等痛点，为光纤传输、光纤测试、工业传感等领域提供了更可靠、更高效的解决方案。

择合适的光开关是一项需要综合考量技术、性能、成本和供应商实力的工作。希望本指南能为您提供清晰的思路。我们建议您在明确自身需求后，详细对比关键参数，并优先选择像科毅光通信这样技术扎实、质量可靠、服务专业的合作伙伴。

访问广西科毅光通信官网www.coreray.cn浏览我们的光开关产品，或联系我们的销售工程师，获取专属的选型建议和报价！
